申请日 20200804
公开（公告）日 20201103
IPC分类号 B03C1/30; B01D29/58
摘要
本发明公开了一种建筑废水、建筑垃圾回收利用装置，包括第一箱体，所述第一箱体上设有第一箱门、进料口、出料口、出液口和行程槽，所述第一箱体的内部设有若干筛分机构，所述第一箱体开设有所述行程槽的侧壁上设有第一驱动机构，所述第一箱体上对应所述出料口的侧壁处设有第二箱体，所述第二箱体横向设有若干隔板，所述隔板将所述第二箱体分为若干腔室，所述第二箱体所述第二箱体内设有搅拌机构，本发明公开的技术手段解决了现有技术中存在的现有的建筑废水、建筑垃圾回收利用装置功能较为单一，且不够完善，不能对建筑废水、建筑垃圾中的铁制品进行很好的收集的问题，该装置整体上结构简单，工作可靠，便于使用和推广。
权利要求书

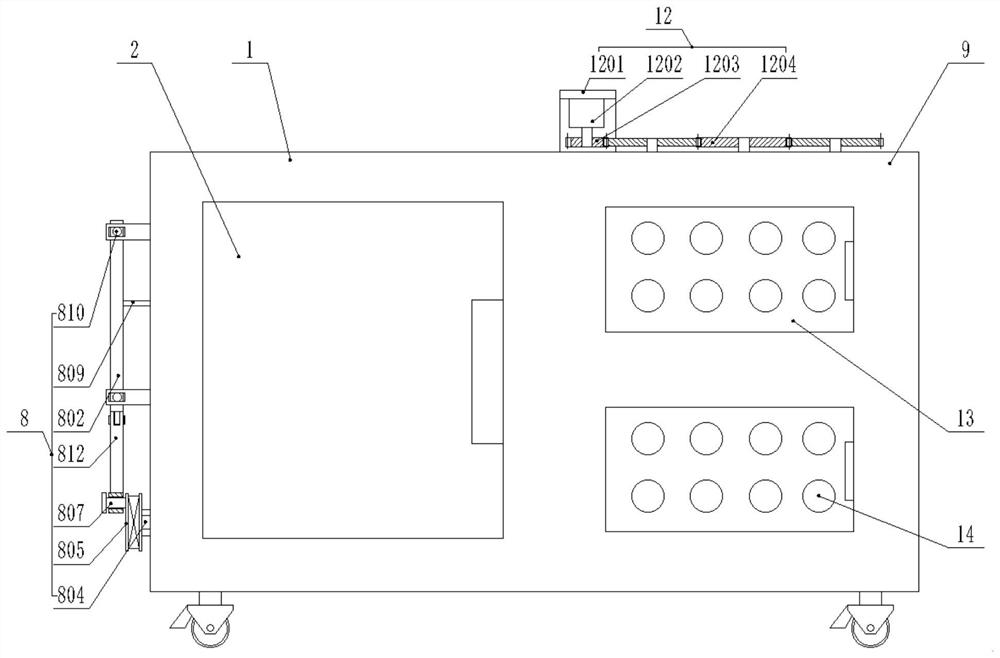

1.一种建筑废水、建筑垃圾回收利用装置,包括第一箱体(1)，其特征在于：所述第一箱体(1)上设有第一箱门(2)、进料口(3)、出料口(4)、出液口(5)和行程槽(6)，所述出料口(4)和所述行程槽(6)开设在所述第一箱体(1)相对的侧壁上，所述进料口(3)开设在所述第一箱体(1)的上侧壁上，所述出液口(5)开设在所述第一箱体(1)的一侧侧壁下部，所述第一箱体(1)的内部设有若干筛分机构(7)，所述出料口(4)的数量与所述筛分机构(7)的数量相对应，所述筛分机构(7)包括筛板(701)，所述筛板(701)的一侧铰接在所述第一箱体(1)临近所述出料口(4)的侧壁处，所述筛板(701)的另一侧设有连接块(702)，所述连接块(702)上开设有通槽(703)，所述连接块(702)贯穿所述行程槽(6)且与所述行程槽(6)之间为滑动连接，所述第一箱体(1)开设有所述行程槽(6)的侧壁上设有第一驱动机构(8)，所述第一驱动机构(8)包括第一电机(801)和滑动杆(802)，所述第一电机(801)设置在所述第一箱体(1)的外侧壁上，所述第一电机(801)的输出端连接有主动轮(803)，所述第一箱体(1)的外侧壁上设有转动杆(804)，所述转动杆(804)上转动连接有从动轮(805)，所述主动轮(803)与所述从动轮(805)之间通过传动带(806)相连，所述从动轮(805)上设有铰接杆(807)，所述第一箱体(1)的侧壁上开设有阶梯槽(808)，所述滑动杆(802)上设有滑块(809)和连接销(810)，所述滑块(809)与所述阶梯槽(808)之间为滑动连接，所述阶梯槽(808)内设有压合条(811)，所述连接销(810)在所述通槽(703)内滑动，所述滑动杆(802)靠近所述铰接杆(807)的一端与所述铰接杆(807)上分别铰接有曲柄(812)的两端，所述第一箱体(1)上对应所述出料口(4)的侧壁处设有第二箱体(9)，所述第二箱体(9)横向设有若干隔板(10)，所述隔板(10)将所述第二箱体(9)分为若干腔室，所述腔室的数量与所述出料口(4)的数量相对应，所述第二箱体(9)所述第二箱体(9)内设有搅拌机构(11)，所述搅拌机构(11)包括两端转动连接在所述第二箱体(9)上下侧壁上的若干转轴(1101)，所述转轴(1101)均贯穿所述隔板(10)，所述转轴(1101)上均设有螺旋叶片(1102)，所述第二箱体(9)上对应所述转轴(1101)一端的位置设有第二驱动机构(12)，所述第二箱体(9)上设有若干第二箱门(13)，所述第二箱门(13)的数量与所述腔室的数量相对应，所述第二箱门(13)的外表面均设有电磁铁(14)。
2.根据权利要求1所述的一种建筑废水、建筑垃圾回收利用装置，其特征在于：所述行程槽(6)的上下表面与所述连接块(702)相对的表面分别连接有封闭部(704)的两端。
3.根据权利要求1所述的一种建筑废水、建筑垃圾回收利用装置，其特征在于：所述第二驱动机构(12)包括设置在所述第二箱体(9)上的安装架(1201)，所述安装架(1201)上设有第二电机(1202)，所述第二电机(1202)的输出端连接有主动齿轮(1203)，所述转轴(1201)的端部均连接有从动齿轮(1204)且所述从动齿轮(1204)之间相互啮合，所述主动齿轮(1203)与一个所述从动齿轮(1204)相啮合。
4.根据权利要求1所述的一种建筑废水、建筑垃圾回收利用装置，其特征在于：所述第一箱体(1)和所述第二箱体(9)的底部均设有脚轮。
5.根据权利要求3所述的一种建筑废水、建筑垃圾回收利用装置，其特征在于：所述第一电机(801)和所述第二电机(1202)均为YE系列低速电机。
6.一种建筑废水、建筑垃圾回收利用装置的使用方法，其特征在于：其方法包括如下步骤：
步骤1：将建筑适量的混合有建筑垃圾的建筑废水自所述注液口(3)注入所述第一箱体(1)；
步骤2：启动所述第一电机(801)，直到所述第一驱动机构(8)带动所述筛分机构(7)完成对建筑废水的过滤筛分，滤渣进入到所述第二箱体(9)中；
步骤3：关闭所述第一电机(801)；
步骤4：将过滤出的水自所述出液口(5)排出所述第一箱体(1)；
步骤5：启动所述第二电机(1202)，开启控制所述电磁铁(14)的开关，直到滤渣中的大部分铁质品被吸附到所述第二箱门(13)上；
步骤6：关闭所述第二电机(1202)；
步骤7：打开第二箱门(13)后关闭控制所述电磁铁(14)的开关，完成对滤渣中铁制品的收集。
说明书
一种建筑废水、建筑垃圾回收利用装置及其使用方法
技术领域
本发明涉及垃圾回收利用技术领域，具体领域为一种建筑废水、建筑垃圾回收利用装置及其使用方法。
背景技术
建筑垃圾指人们在从事拆迁、建设、装修、修缮等建筑业的生产活动中产生的渣土、废旧混凝土、废旧砖石及其他废弃物的统称。按产生源分类，建筑垃圾可分为工程渣土、装修垃圾、拆迁垃圾、工程泥浆等；按组成成分分类，建筑垃圾中可分为渣土、混凝土块、碎石块、砖瓦碎块、废砂浆、泥浆、沥青块、废塑料、废金属、废竹木等，这些材料对于建筑本身而言是没有任何帮助的，但却是在建筑的过程中产生的物质，需要进行相应的处理，这样才能够达到理想的工程项目建设，正因为是一个整体的过程，所以其环节的考虑是更重要的。
建筑废水、建筑垃圾中往往含有一定量的铁质品，分离回收这些铁制品，具有很高价值，但是现有的建筑废水、建筑垃圾回收利用装置功能较为单一，且不够完善，不能对建筑废水、建筑垃圾中的铁制品进行很好的收集，在此，提出一种新型的建筑废水、建筑垃圾回收利用装置及其使用方法来解决这一问题。
发明内容
本发明的目的在于提供一种建筑废水、建筑垃圾回收利用装置及其使用方法，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种建筑废水、建筑垃圾回收利用装置，包括第一箱体，所述第一箱体上设有第一箱门、进料口、出料口、出液口和行程槽，所述出料口和所述行程槽开设在所述第一箱体相对的侧壁上，所述进料口开设在所述第一箱体的上侧壁上，所述出液口开设在所述第一箱体的一侧侧壁下部，所述第一箱体的内部设有若干筛分机构，所述出料口的数量与所述筛分机构的数量相对应，所述筛分机构包括筛板，所述筛板的一侧铰接在所述第一箱体临近所述出料口的侧壁处，所述筛板的另一侧设有连接块，所述连接块上开设有通槽，所述连接块贯穿所述行程槽且与所述行程槽之间为滑动连接，所述第一箱体开设有所述行程槽的侧壁上设有第一驱动机构，所述第一驱动机构包括第一电机和滑动杆，所述第一电机设置在所述第一箱体的外侧壁上，所述第一电机的输出端连接有主动轮，所述第一箱体的外侧壁上设有转动杆，所述转动杆上转动连接有从动轮，所述主动轮与所述从动轮之间通过传动带相连，所述从动轮上设有铰接杆，所述第一箱体的侧壁上开设有阶梯槽，所述滑动杆上设有滑块和连接销，所述滑块与所述阶梯槽之间为滑动连接，所述阶梯槽内设有压合条，所述连接销在所述通槽内滑动，所述滑动杆靠近所述铰接杆的一端与所述铰接杆上分别铰接有曲柄的两端，所述第一箱体上对应所述出料口的侧壁处设有第二箱体，所述第二箱体横向设有若干隔板，所述隔板将所述第二箱体分为若干腔室，所述腔室的数量与所述出料口的数量相对应，所述第二箱体所述第二箱体内设有搅拌机构，所述搅拌机构包括两端转动连接在所述第二箱体上下侧壁上的若干转轴，所述转轴均贯穿所述隔板，所述转轴上均设有螺旋叶片，所述第二箱体上对应所述转轴一端的位置设有第二驱动机构，所述第二箱体上设有若干第二箱门，所述第二箱门的数量与所述腔室的数量相对应，所述第二箱门的外表面均设有电磁铁。
优选的，所述行程槽的上下表面与所述连接块相对的表面分别连接有封闭部的两端。
优选的，所述第二驱动机构包括设置在所述第二箱体上的安装架，所述安装架上设有第二电机，所述第二电机的输出端连接有主动齿轮，所述转轴的端部均连接有从动齿轮且所述从动齿轮之间相互啮合，所述主动齿轮与一个所述从动齿轮相啮合。
优选的，所述第一箱体和所述第二箱体的底部均设有脚轮。
优选的，所述第一电机和所述第二电机均为YE系列低速电机。
一种建筑废水、建筑垃圾回收利用装置的使用方法，其方法包括如下步骤：
步骤1：将建筑适量的混合有建筑垃圾的建筑废水自所述注液口注入所述第一箱体；
步骤2：启动所述第一电机，直到所述第一驱动机构带动所述筛分机构完成对建筑废水的过滤筛分，滤渣进入到所述第二箱体中；
步骤3：关闭所述第一电机；
步骤4：将过滤出的水自所述出液口排出所述第一箱体；
步骤5：启动所述第二电机，开启控制所述电磁铁的开关，直到滤渣中的大部分铁质品被吸附到所述第二箱门上；
步骤6：关闭所述第二电机；
步骤7：打开第二箱门后关闭控制所述电磁铁的开关，完成对滤渣中铁制品的收集。
与现有技术相比，本发明的有益效果是：一种建筑废水、建筑垃圾回收利用装置及其使用方法，第一箱体中的筛分机构可以对建筑废水进行过滤，并且将其内部的固体物质通过筛板分离出来，在第一驱动机构的作用下将含有铁制品的滤渣导入第二箱体内，第二箱体中搅拌机构工作后，将对应腔室内的滤渣进行搅拌，由于第二箱门在电磁铁的作用下已经具有磁性，其中的铁制品在于第二箱门接触后，铁制品被吸附在第二箱门上，开启第二箱门，可将铁制品取下，完成建筑废水中铁制品的回收利用。本发明公开的技术手段解决了现有技术中存在的现有的建筑废水、建筑垃圾回收利用装置功能较为单一，且不够完善，不能对建筑废水、建筑垃圾中的铁制品进行很好的收集的问题，该装置整体上结构简单，工作可靠，便于使用和推广。
发明人 （张岭江;尹梦垒;杨艺超;游渝娇;徐杨;李玉璇;）
