申请日 20200109
公开（公告）日 20201103
IPC分类号 C02F9/14
摘要
本实用新型属于处理装置技术领域，具体为一种口腔牙科门诊用废水处理装置，包括处理装置主体、箱体和移动机构，处理装置主体的中间固定连接有箱体，箱体的另一侧顶部固定连接有握把，箱体的底部两端活动连接有移动机构，箱体的另一侧底端固定连接有进水口，进水口的一侧固定连接有初次过滤箱，初次过滤箱会在污水进入时进行初步简单过滤，同时出水口的二次过滤箱会将进行初次过滤箱、臭氧混合反应池和微生物反应池三种过滤的水进行最后过滤，而四重过滤会大大提高过滤后的水质量，而且过滤箱会对水中的杂质和气味进行过滤，从而也大大提高了处理装置主体的过滤效果，从而大大提高了本实用新型的过滤性，在未来具有广泛的使用前景。
权利要求书

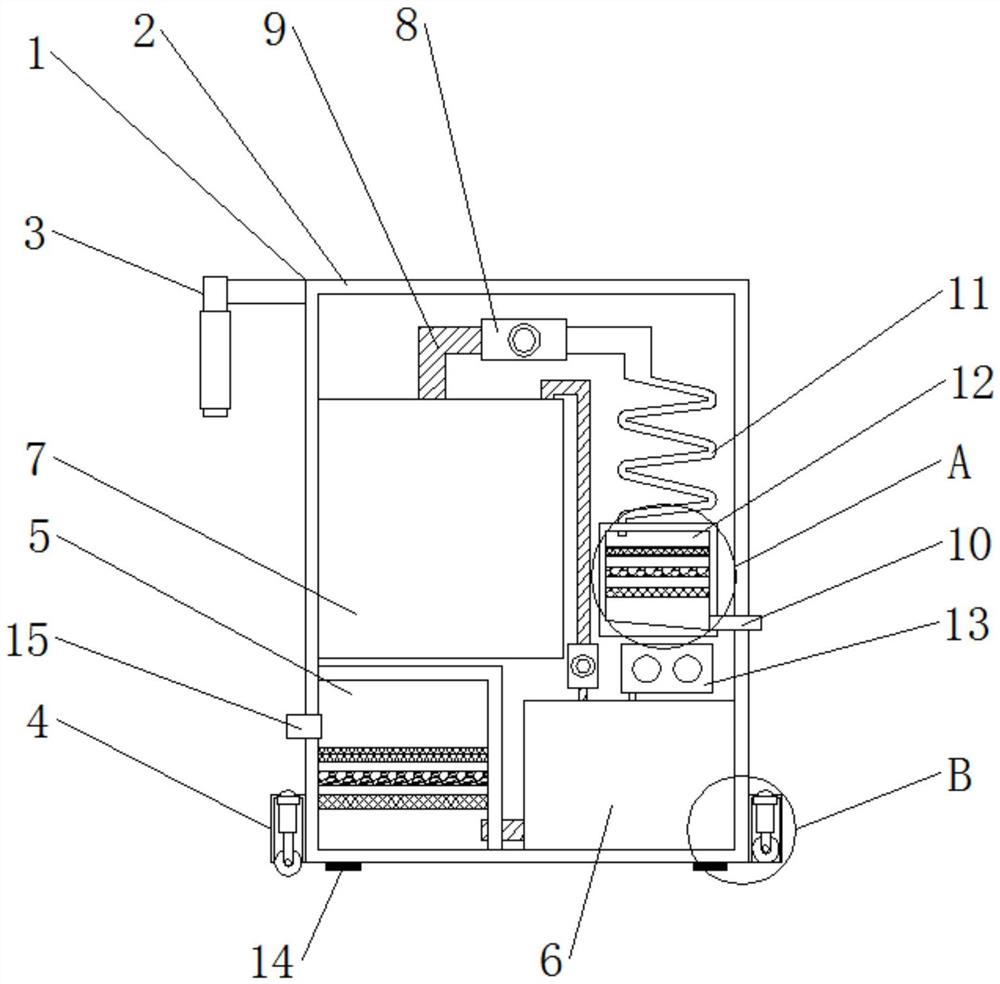

1.一种口腔牙科门诊用废水处理装置，包括处理装置主体(1)、箱体(2)和移动机构(4)，其特征在于：所述处理装置主体(1)的中间固定连接有箱体(2)，所述箱体(2)的另一侧顶部固定连接有握把(3)，所述箱体(2)的底部两端活动连接有移动机构(4)，所述箱体(2)的另一侧底端固定连接有进水口(15)，所述进水口(15)的一侧固定连接有初次过滤箱(5)，所述箱体(2)的内部一侧中间固定连接有二次过滤箱(12)，所述二次过滤箱(12)的底部一侧固定连接有出水口(10)，所述二次过滤箱(12)的内部顶部固定连接有杂质过滤网(121)，所述二次过滤箱(12)的内部中间固定连接有活性炭滤芯(122)，所述二次过滤箱(12)的内部底部固定连接有PP熔喷滤芯(123)，所述移动机构(4)的内部顶部固定连接有启动器(401)，所述移动机构(4)的内部中间固定连接有伸缩柱(402)，所述伸缩柱(402)的底部中间活动连接有底轮(403)，所述握把(3)的中间固定连接有带动柱(302)，所述带动柱(302)的一侧顶部固定连接有连接柱(301)。
2.根据权利要求1所述的一种口腔牙科门诊用废水处理装置，其特征在于：所述箱体(2)的内部底部一侧固定连接有臭氧混合反应池(6)，所述臭氧混合反应池(6)的顶端固定连接有臭氧机(13)，所述箱体(2)的内部另一侧顶部固定连接有微生物反应池(7)，所述微生物反应池(7)的顶部固定连接有运输管(9)，所述运输管(9)的一侧固定连接有抽水泵(8)。
3.根据权利要求1所述的一种口腔牙科门诊用废水处理装置，其特征在于：所述箱体(2)的底部固定连接有底垫(14)。
4.根据权利要求2所述的一种口腔牙科门诊用废水处理装置，其特征在于：所述抽水泵(8)的一侧固定连接有弯形管(11)。
5.根据权利要求1所述的一种口腔牙科门诊用废水处理装置，其特征在于：所述连接柱(301)的底部贯穿连接有防滑套(303)。
6.根据权利要求1所述的一种口腔牙科门诊用废水处理装置，其特征在于：所述移动机构(4)、启动器(401)、伸缩柱(402)、底轮(403)、握把(3)、带动柱(302)和连接柱(301)共同组成带动机构。
7.根据权利要求1所述的一种口腔牙科门诊用废水处理装置，其特征在于：所述进水口(15)、初次过滤箱(5)、二次过滤箱(12)、出水口(10)、杂质过滤网(121)、活性炭滤芯(122)和PP熔喷滤芯(123)共同组成过滤机构。
说明书
一种口腔牙科门诊用废水处理装置
技术领域
本实用新型属于处理装置技术领域，具体为一种口腔牙科门诊用废水处理装置。
背景技术
随着生活水平的提高，小型的口腔牙科门诊越来越多。牙科诊疗过程中，磨削牙齿时会产生粉尘、牙齿碎屑和血水，这些物质携带有大量的细菌和重金属，若直接排放到水中，对水会造成严重的污染。
目前，废水处理装置都时无法移动时，都是需要使用者将废水处理装置搬运到推车上，才能将废水处理装置进行移动，而来回进行搬运会导致使用者本身劳累，而且废水处理装置会在来回搬运的同时产生碰坏的情况，同时现有的废水处理装置都是通过臭氧混合反应池和微生物反应池进行过滤，而对水中的气味和杂质都不会进行过滤，而导致废水处理装置处理后的水排出时还是会产生杂质和气味，导致废水处理装置对水中的气味和杂质过滤效果不好。
所以，如何设计一种口腔牙科门诊用废水处理装置，成为当前要解决的问题。
实用新型内容
本实用新型的目的在于：为了解决不能移动和过滤效果不好的问题，提供一种口腔牙科门诊用废水处理装置。
为实现上述目的，本实用新型提供如下技术方案：一种口腔牙科门诊用废水处理装置，包括处理装置主体、箱体和移动机构，所述处理装置主体的中间固定连接有箱体，所述箱体的另一侧顶部固定连接有握把，所述箱体的底部两端活动连接有移动机构，所述箱体的另一侧底端固定连接有进水口，所述进水口的一侧固定连接有初次过滤箱，所述箱体的内部一侧中间固定连接有二次过滤箱，所述二次过滤箱的底部一侧固定连接有出水口，所述箱体的内部底部一侧固定连接有臭氧混合反应池，所述臭氧混合反应池的顶端固定连接有臭氧机，所述箱体的内部另一侧顶部固定连接有微生物反应池，所述微生物反应池的顶部固定连接有运输管，所述运输管的一侧固定连接有抽水泵，所述二次过滤箱的内部顶部固定连接有杂质过滤网，所述二次过滤箱的内部中间固定连接有活性炭滤芯，所述二次过滤箱的内部底部固定连接有 PP熔喷滤芯，所述移动机构的内部顶部固定连接有启动器，所述移动机构的内部中间固定连接有伸缩柱，所述伸缩柱的底部中间活动连接有底轮，所述握把的中间固定连接有带动柱，所述带动柱的一侧顶部固定连接有连接柱。
优选的，所述箱体的底部固定连接有底垫。
优选的，所述抽水泵的一侧固定连接有弯形管。
优选的，所述连接柱的底部贯穿连接有防滑套。
优选的，所述移动机构、启动器、伸缩柱、底轮、握把、带动柱和连接柱共同组成带动机构。
优选的，所述进水口、初次过滤箱、二次过滤箱、出水口、杂质过滤网、活性炭滤芯和PP熔喷滤芯共同组成过滤机构。
与现有技术相比，由本种实用新型的有益效果是:
1.本实用新型中，由移动机构、启动器、伸缩柱、底轮、握把、带动柱和连接柱共同组成带动机构，移动机构内部的底轮伸出后，使用者就能手持握把带动箱体进行随意移动，而当伸缩柱将底轮收回后，就会避免了处理装置主体在进行废水处理时会道理滑动的情况，所以带动机构在方便使用者将处理装置主体进行移动的同时也保证了处理装置主体正常处理的稳定性。
2.本实用新型中，由进水口、初次过滤箱、二次过滤箱、出水口、杂质过滤网、活性炭滤芯和PP熔喷滤芯共同组成过滤机构，废水通过初次过滤箱、臭氧混合反应池、微生物反应池和二次过滤箱四重过滤，而四重过滤会大大提高过滤后的水质量，而且过滤箱会对水中的杂质和气味进行过滤，从而也大大提高了处理装置主体的过滤效果。
发明人 （应于康）
