申请日 20200810
公开（公告）日 20201103
IPC分类号 C02F9/10; C02F101/20
摘要

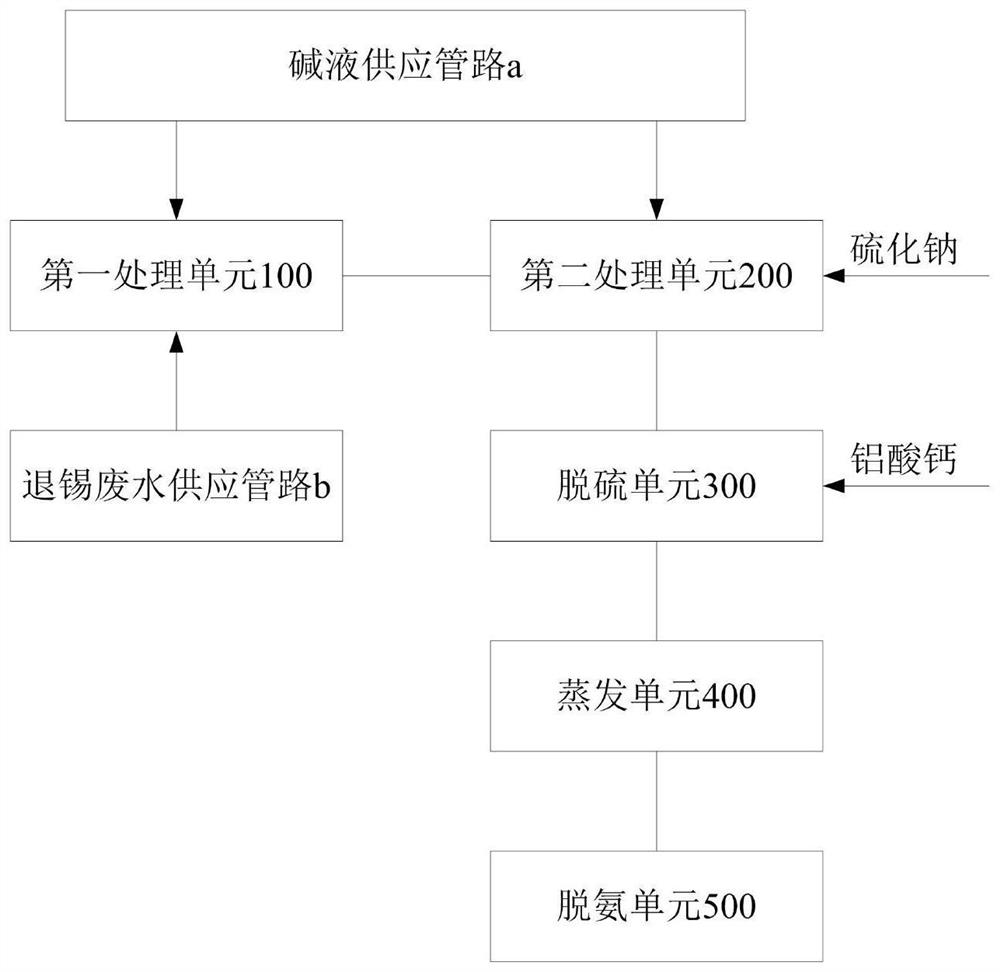

本发明公开一种退锡废水资源化利用系统及方法，涉及废水资源化技术领域，以在减少成本的情况下，从退锡废水回收纯度较高的有价硝酸钠，使得退锡废水资源化利用。所述系统包括第一处理单元、第二处理单元、脱硫单元、蒸发单元以及脱氨单元；脱硫单元所使用的脱硫剂为铝酸钙；第一处理单元的入水口分别与退锡废水供应管路和碱液供应管路连通，所述第一处理单元的出水口和碱液供应管路均与第二处理单元的入水口连通，第二处理单元的出水口与脱硫单元的入水口连通，脱硫单元的出水口与蒸发单元的入水口连通，蒸发单元的冷凝液出口与脱氨单元的入水口连通，脱氨单元的出口与外排放管路连通。所述方法应用于上述系统。
权利要求书
1.一种退锡废水资源化利用系统，其特征在于，包括：第一处理单元、第二处理单元、脱硫单元、蒸发单元以及脱氨单元；所述脱硫单元所使用的脱硫剂为铝酸钙；
所述第一处理单元的入水口分别与退锡废水供应管路和用于供应氢氧化钠溶液的碱液供应管路连通，所述第一处理单元的出水口和所述碱液供应管路均与所述第二处理单元的入水口连通，所述第二处理单元的出水口与所述脱硫单元的入水口连通，所述脱硫单元的出水口与所述蒸发单元的入水口连通，所述蒸发单元的冷凝液出口与所述脱氨单元的入水口连通，所述脱氨单元的出口与外排放管路连通。
2.根据权利要求1所述的退锡废水资源化利用系统，其特征在于，所述第一处理单元包括：沉锡池、第一絮凝池以及第一沉淀池，所述沉锡池的入水口与碱液供应管路和所述退锡废水供应管路连通，所述沉锡池的出水口与所述第一絮凝池的入水口连通，所述第一絮凝池的出水口与所述第一沉淀池的入水口连通，所述第一沉淀池的出水口与所述第二处理单元的入水口连通。
3.根据权利要求1所述的退锡废水资源化利用系统，其特征在于，所述第二处理单元包括：一次除铜池和二次除铜池，所述一次除铜池的入水口分别与所述第一处理单元的出水口和所述碱液供应管路连通，所述一次除铜池的出水口与所述二次除铜池的入水口连通，所述二次除铜池的出水口与所述蒸发单元的入水口连通。
4.根据权利要求1~3任一项所述的退锡废水资源化利用系统，其特征在于，所述蒸发单元为三效蒸发器。
5.根据权利要求1~3任一项所述的退锡废水资源化利用系统，其特征在于，所述脱氨单元为汽提脱氨单元、离子交换脱氨单元或漂水脱氨单元。
6.根据权利要求1~3任一项所述的退锡废水资源化利用系统，其特征在于，所述退锡废水资源化利用系统还包括：第二絮凝池和第二沉淀池，所述第二絮凝池的入水口与所述第二处理单元的出水口连通，所述第二絮凝池的出水口与所述第二沉淀池的入水口连通，所述第二沉淀池的出水口与所述脱硫单元的入水口连通。
7.根据权利要求1~3任一项所述的退锡废水资源化利用系统，其特征在于，所述脱硫单元包括：脱硫池和第三沉淀池，所述第二处理单元的出水口与所述脱硫池的入水口连通，所述脱硫池的出水口与所述第三沉淀池的入水口连通，所述第三沉淀池的出水口与所述蒸发单元的入水口连通。
8.一种退锡废水资源化利用方法，其特征在于，包括：
利用氢氧化钠溶液对退锡废水进行沉锡和絮凝处理，获得含锡泥浆和废锡水上清液；
利用氢氧化钠溶液对所述废锡水上清液进行中和处理，以对所述废锡水上清液所含有的铜离子进行一次去除，获预处理液；利用硫化钠对所述预处理液进行除铜处理，获得硝酸钠废水；
利用氯酸钙除去硝酸钠废水所含有的硫酸根和氯离子；
对所述硝酸钠废水进行蒸馏，以回收所述硝酸钠废水所含有的硝酸钠和蒸馏所产生的冷凝水；
对所述冷凝水进行脱氨处理，将脱氨出水进行排放。
9.根据权利要求8所述的退锡废水资源化利用方法，其特征在于，所述利用硫化钠对所述预处理液进行除铜处理，获得硝酸钠废水后，对所述硝酸钠废水进行蒸馏，以回收所述硝酸钠废水所含有的硝酸钠和蒸馏所产生的冷凝水前，所述退锡废水资源化利用方法还包括：
利用铝酸钙处理所述硝酸钠废水，获得含有钙钒石沉淀的硝酸钠废水；去除所述含有钙钒石沉淀的硝酸钠废水含有的钙钒石沉淀；
利用絮凝剂对所述硝酸钠废水进行絮凝处理，获得含有絮凝物的硝酸钠废水；
去除所述含有絮凝物的硝酸钠废水含有的絮凝物。
说明书
一种退锡废水资源化利用系统及方法
技术领域
本发明涉及废水资源化技术领域，尤其涉及一种退锡废水资源化利用系统及方法。
背景技术
在线路板制造过程中，经常使用退锡液退除铜表面的锡/铅锡合金层，以使铜表面光亮如新，但会产生大量退锡废水，对环境污染极大，因此，需要对退锡废水进行资源化处理。
目前，可以采用氨水处理退锡废水，使得退锡废水所含有的锡沉淀，然后采用离子交换吸附方式回收铜，并产生硝酸铵废水。在此之后，可以采用脱氨塔对硝酸铵废水进行除氨氮处理，并调节出水pH值后，以营养液的方式进行外委处理。但是，这种方式虽然可以去除退锡废水所含有的铜、锡等重金属离子，但是后期经过pH值调节，在此之后，可以采用脱氨塔对硝酸铵废水进行除氨氮处理，并调节出水pH值后，送入蒸发器内进行结晶，获得硝酸钠产品。但是这种方式所获得的硝酸钠产品纯度低，资源浪费严重。
发明内容
本发明的目的在于提供一种退锡废水资源化利用系统及方法，以在减少成本的情况下，从退锡废水回收纯度较高的有价硝酸钠，使得退锡废水资源化利用。
为了实现上述目的，本发明提供如一种退锡废水资源化利用系统，包括第一处理单元、第二处理单元、脱硫单元、蒸发单元以及脱氨单元；所述脱硫单元所使用的脱硫剂为铝酸钙；
所述第一处理单元的入水口分别与退锡废水供应管路和用于供应氢氧化钠溶液的碱液供应管路连通，所述第一处理单元的出水口和所述碱液供应管路均与所述第二处理单元的入水口连通，所述第二处理单元的出水口与所述脱硫单元的入水口连通，所述脱硫单元的出水口与所述蒸发单元的入水口连通，所述蒸发单元的冷凝液出口与所述脱氨单元的入水口连通，所述脱氨单元的出口与外排放管路连通。
与现有技术相比，本发明提供的退锡废水资源化利用系统中，第一处理单元的入水口分别与退锡废水供应管路和用于供应氢氧化钠溶液的碱液供应管路连通，第一处理单元的出水口和碱液供应管路均与所述第二处理单元的入水口连通，第二处理单元的出水口与所述脱硫单元的入水口连通。基于此，第一处理单元利用氢氧化钠溶液对退锡废水进行沉锡处理后，第二处理单元可以继续利用氢氧化钠溶液对废锡水上清液进行中和处理，以初步去除废锡水上清液所含有的铜离子，并利用硫化钠对所获得的预处理液进行除铜处理。不仅如此，脱硫单元所使用的脱硫剂为铝酸钙，氯酸钙不仅可以去除硝酸钠废水所含有的硫酸根离子还可以去除其中所含有的氯离子。而且，由于利用氢氧化钠溶液对废锡水上清液进行中和处理，因此，从脱硫单元送出的硝酸钠废水pH值呈弱碱性，可以在不利用盐酸调节硝酸钠废水pH值的情况下，直接进入蒸发单元内进行蒸发，进而结晶出纯度较高的硝酸钠。此时，可以避免因为离子交换除铜和调节pH值所产生的氯离子污染问题，还简化工艺步骤，提高硝酸钠的产量和纯度。经证明，由于前期将离子交换除铜修改为碱液除铜和硫化钠除铜，使得硝酸钠废水无需使用盐酸调节pH值，且使用氯酸钙去除硫酸根和氯离子，使得氯离子下降至2wt%以下，硫酸根含量也下降至3%以下，硝酸钠的主含量提升至90wt%。且按照一个月1000吨退锡水的处理量，每月可以节省液碱（相对于氨水）54t。而由于蒸发单元的冷凝液出口与脱氨单元的入水口连通，脱氨单元的出口与外排放管路连通，使得利用脱氨单元将富集在冷凝水中的氨氮脱除后，冷凝水所含有的氨氮含量低于5ppm，铜含量低于0.5ppm，因此，对冷凝水进行脱氨处理后，可以通过外排管路排放达标排放液，对环境几乎无污染。
由上可见，本发明提供的退锡废水资源化利用系统可以在不增加设备预算的情况下，仅仅更改部分管路，就可以简化退锡废水资源化利用过程，以提高硫酸钠产量，降低环境污染，因此，本发明提供的退锡废水资源化利用系统在减少成本的情况下，从退锡废水回收有价硝酸钠，使得退锡废水资源化利用。
本发明还提供一种退锡废水资源化利用方法，其特征在于，包括：
本发明实施例还提供一种退锡废水资源化利用方法，该退锡废水资源化利用方法包括：
利用氢氧化钠溶液对退锡废水进行沉锡和絮凝处理，获得含锡泥浆和废锡水上清液。
利用氢氧化钠溶液对废锡水上清液进行中和处理，以对废锡水上清液所含有的铜离子进行一次去除，获预处理液。
利用硫化钠对所述预处理液进行除铜处理，获得硝酸钠废水。
利用氯酸钙除去硝酸钠废水所含有的硫酸根和氯离子。
对硝酸钠废水进行蒸馏，以回收所述硝酸钠废水所含有的硝酸钠和蒸馏所产生的冷凝水。
对冷凝水进行脱氨处理，将脱氨出水进行排放。
与现有技术相比，本发明提供的退锡废水资源化利用方法的有益效果与上述技术方案所述退锡废水资源化利用系统的有益效果相同，此处不做赘述。
发明人 （黄博）
