申请日 2020.10.16
公开（公告）日 2020.12.08
IPC分类号 C02F9/14; C02F1/32; C02F1/44; C02F1/76; C02F3/12
摘要
本发明公开了一种污水多级可循环的环保型处理工艺，包括以下步骤：步骤一，初级处理；步骤二，二级处理；步骤三，循环冲洗；步骤四，三级处理；步骤五，消毒杀菌；步骤六，运输售卖；该发明对污水进行多级循环处理，彻底的去除了水中的有害物质，有利于环境保护，该发明利用污水的自身重力使其自流入沉砂池和吸附池中，更加节能环保，通过氯气和紫外线杀菌灯对超滤后的水进行杀菌消毒，使污水达到生活用水级别，将沉砂池、中间沉淀池和二次沉淀池中的沉淀物进行干化处理后运到肥料厂加工成肥料出售，有利于增加污水处理的收益，将回流罐中的水通过水泵回流到吸附池中，进行反冲洗，有利于避免设备堵塞的情况发生。
权利要求书
1.一种污水多级可循环的环保型处理工艺，包括以下步骤：步骤一，初级处理；步骤二，二级处理；步骤三，循环冲洗；步骤四，三级处理；步骤五，消毒杀菌；步骤六，运输售卖；其特征在于：
其中在上述步骤一中，首先将污水分别经过粗格栅和细格栅的处理，去除水中的大颗粒、石块和悬浮杂物，随后将让污水自流入沉砂池中，分离去除污水中密度较大的无机颗粒，沉淀物进行干化处理，随后运输到肥料厂进行进一步加工处理，上层清液流入下一步骤；
其中在上述步骤二中，让步骤一中的上层清液自流入吸附池中，进行微生物絮凝吸附，同时发生不完全氧化反应，初步去除污水中的有机物，随后将反应后的污水运输到中间沉淀池进行沉淀，沉淀物循环回流到吸附池再次进行反应，中间沉淀池上层清液流入曝气池进行曝气处理，进一步降低污水中有机物的含量，曝气处理后的污水进入二次沉淀池进行沉淀，沉淀物循环回流到曝气池再次曝气处理，二次沉淀池上层清液大部分直接流入储存罐中储存备用，少量二次沉淀池上层清液流入回流池中储存起来备用；
其中在上述步骤三中，将步骤二中回流池中储存的处理后的上层清液通过水泵运输到吸附池中，进行循环冲洗，冲洗后的污水经过吸附池、中间沉淀池、曝气池和二次沉淀池后流入储存罐备用；
其中在上述步骤四中，将步骤三中储存罐中的水泵入活性炭罐进行活性炭过滤，随后将活性炭过滤后的清水注入超滤装置再次进行过滤，去除水中的无机物、胶体、悬浮物、病毒和细菌；
其中在上述步骤五中，将步骤四中过滤之后的水注入消毒池中，向消毒池中注入氯气，随后利用紫外线杀菌灯对消毒池中的水进行消毒杀菌处理；
其中在上述步骤六中，将步骤五中消毒杀菌的水通过管道运输到自来水厂进行销售。
2.根据权利要求1所述的一种污水多级可循环的环保型处理工艺，其特征在于：所述步骤一中，沉砂池为平流式沉砂池，且沉砂池有三个，成并联式分布，每个沉砂池设置一套桥式移动刮砂机。
3.根据权利要求1所述的一种污水多级可循环的环保型处理工艺，其特征在于：所述步骤一中，沉砂池内污水流速为0.2-0.5m/s，污水停留时间为40-70s。
4.根据权利要求1所述的一种污水多级可循环的环保型处理工艺，其特征在于：所述步骤二中，吸附池中污水停留反应时间为25-35min,中间沉淀池污水停留时间为2-2.5h,曝气池中污水反应时间为2-5h，二次沉淀池中污水沉淀时间为3-5h。
5.根据权利要求1所述的一种污水多级可循环的环保型处理工艺，其特征在于：所述步骤二中，中间沉淀池和二次沉淀池中的沉淀物经过干化处理后均运输到肥料厂进行二次处理。
6.根据权利要求1所述的一种污水多级可循环的环保型处理工艺，其特征在于：所述步骤四中，超滤装置运行温度为20-25℃，内部运行压力为0.3MPa。
7.根据权利要求1所述的一种污水多级可循环的环保型处理工艺，其特征在于：所述步骤五中，紫外线灯照射消毒时间为3-5h，紫外线消毒灯功率为40W，强度为90-100W/cm2。
说明书
一种污水多级可循环的环保型处理工艺
技术领域
本发明涉及污水处理技术领域，具体为一种污水多级可循环的环保型处理工艺。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现代生活中各个方面均会产生污水，然而随着人口增多，水资源愈发紧张，从而污水的处理和重新利用显得越来越重要，但是污水处理一般采用单次或者二次处理，处理后的污水中仍然还有有害物质，并且处理过程中有大量有害物质排放，对环境造成一定的破坏，同时污水处理过程中有大量的机械参与，耗费大量能源，增加了污水处理的成本，并且在污水处理的过程中，大量的杂质和污泥堆积容易造成设备堵塞的情况，极大的降低了污水处理的效率，同时污水在处理过后，水体内部仍然还有细菌和病毒，无法做为生活用水，降低了污水处理的附加值。
发明内容
本发明的目的在于提供一种污水多级可循环的环保型处理工艺，以解决上述背景技术中提出的问题。

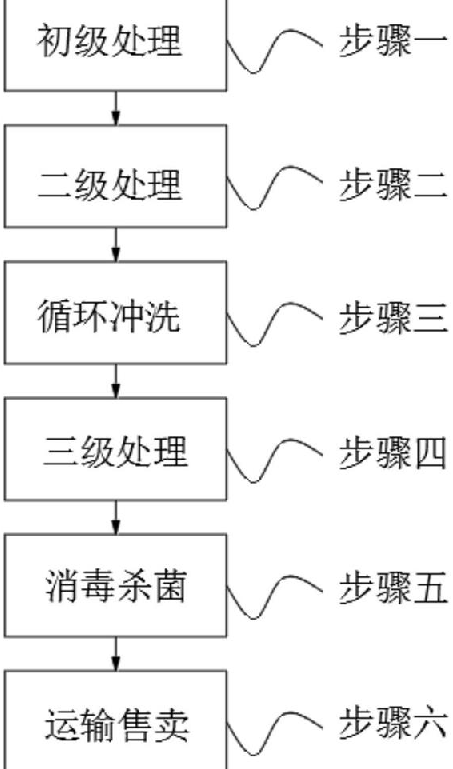

为了解决上述技术问题，本发明提供如下技术方案：一种污水多级可循环的环保型处理工艺，包括以下步骤：步骤一，初级处理；步骤二，二级处理；步骤三，循环冲洗；步骤四，三级处理；步骤五，消毒杀菌；步骤六，运输售卖；
其中在上述步骤一中，首先将污水分别经过粗格栅和细格栅的处理，去除水中的大颗粒、石块和悬浮杂物，随后将让污水自流入沉砂池中，分离去除污水中密度较大的无机颗粒，沉淀物进行干化处理，随后运输到肥料厂进行进一步加工处理，上层清液流入下一步骤；
其中在上述步骤二中，将步骤一中的上层清液注入吸附池中，进行微生物絮凝吸附，同时发生不完全氧化反应，初步去除污水中的有机物，随后将反应后的污水运输到中间沉淀池进行沉淀，沉淀物循环回流到吸附池再次进行反应，中间沉淀池上层清液流入曝气池进行曝气处理，进一步降低污水中有机物的含量，曝气处理后的污水进入二次沉淀池进行沉淀，沉淀物循环回流到曝气池再次曝气处理，二次沉淀池上层清液大部分直接流入储存罐中储存备用，少量二次沉淀池上层清液流入回流池中储存起来备用；
其中在上述步骤三中，将步骤二中回流池中储存的处理后的上层清液通过水泵运输到吸附池中，进行循环冲洗，冲洗后的污水经过吸附池、中间沉淀池、曝气池和二次沉淀池后流入储存罐备用；
其中在上述步骤四中，将步骤三中储存罐中的水泵入活性炭罐进行活性炭过滤，随后将活性炭过滤后的清水注入超滤装置再次进行过滤，去除水中的无机物、胶体、悬浮物、病毒和细菌；
其中在上述步骤五中，将步骤四中过滤之后的水注入消毒池中，向消毒池中注入氯气，随后利用紫外线杀菌灯对消毒池中的水进行消毒杀菌处理；
其中在上述步骤六中，将步骤五中消毒杀菌的水通过管道运输到自来水厂进行销售。
根据上述技术方案，所述步骤一中，沉砂池为平流式沉砂池，且沉砂池有三个，成并联式分布，每个沉砂池设置一套桥式移动刮砂机。
根据上述技术方案，所述步骤一中，沉砂池内污水流速为0.2-0.5m/s，污水停留时间为40-70s。
根据上述技术方案，所述步骤二中，吸附池中污水停留反应时间为25-35min,中间沉淀池污水停留时间为2-2.5h,曝气池中污水反应时间为2-5h，二次沉淀池中污水沉淀时间为3-5h。
根据上述技术方案，所述步骤二中，中间沉淀池和二次沉淀池中的沉淀物经过干化处理后均运输到肥料厂进行二次处理。
根据上述技术方案，所述步骤四中，超滤装置运行温度为20-25℃，内部运行压力为0.3MPa。
根据上述技术方案，所述步骤五中，紫外线灯照射消毒时间为3-5h，紫外线消毒灯功率为40W，强度为90-100W/cm2。
与现有技术相比，本发明所达到的有益效果是：
1.该发明通过对污水进行多级循环处理，有利于彻底的去除水中的有害物质，并且处理过程中无有害物质排放，有利于环境保护。
2.该发明采用平流式沉砂池和AB式活性泥污法来处理污水，减少了曝气池的数量，同时合理设置格栅、沉砂池和吸附池的位置，污水通过自身重力自流入沉砂池和吸附池中，减少了用电设备的数量，更加节能环保，有利于降低污水处理的成本。
3.该发明通过氯气和紫外线杀菌灯对超滤后的水进行杀菌消毒，有利于将处理后的污水作为生活用水出售，有利于提高污水处理的附加值。
4.该发明将沉砂池、中间沉淀池和二次沉淀池中的沉淀物进行干化处理，随后运输到肥料厂进行进一步处理加工，制成肥料出售，有利于增加污水处理的收益。
5.该发明通过将回流罐中的水通过水泵回流到吸附池中，进行反冲洗，有利于避免设备堵塞的情况发生。（发明人 董平；刘雅萍）
