申请日20200711
公开(公告)日20201013
IPC分类号C02F11/13
摘要
本发明涉及一种固液废水处理沉淀污泥干燥床，包括安装框、进料板、安装板、出料装置和干燥装置，所述的安装框的右端外壁上固定有进料板，安装框前端中部的外壁上安装有安装板，安装框的内部下方设置有出料装置，安装框的内部上方设置有干燥装置。本发明可以解决传统的固液废水处理沉淀污泥干燥床通常采用对表面直接烘干的方式，耗时较长，且直接烘干往往只能烘干固液沉淀污泥的表面，固液沉淀污泥的内部仍然处于潮湿状态，且干燥后的固液沉淀污泥易形成结块;传统的固液废水处理沉淀污泥干燥床在使用传送带运输固液沉淀污泥时，往往会有潮湿的固液沉淀污泥残留在传送带表面，需要人工进行清理，浪费人力物力等难题。
权利要求书

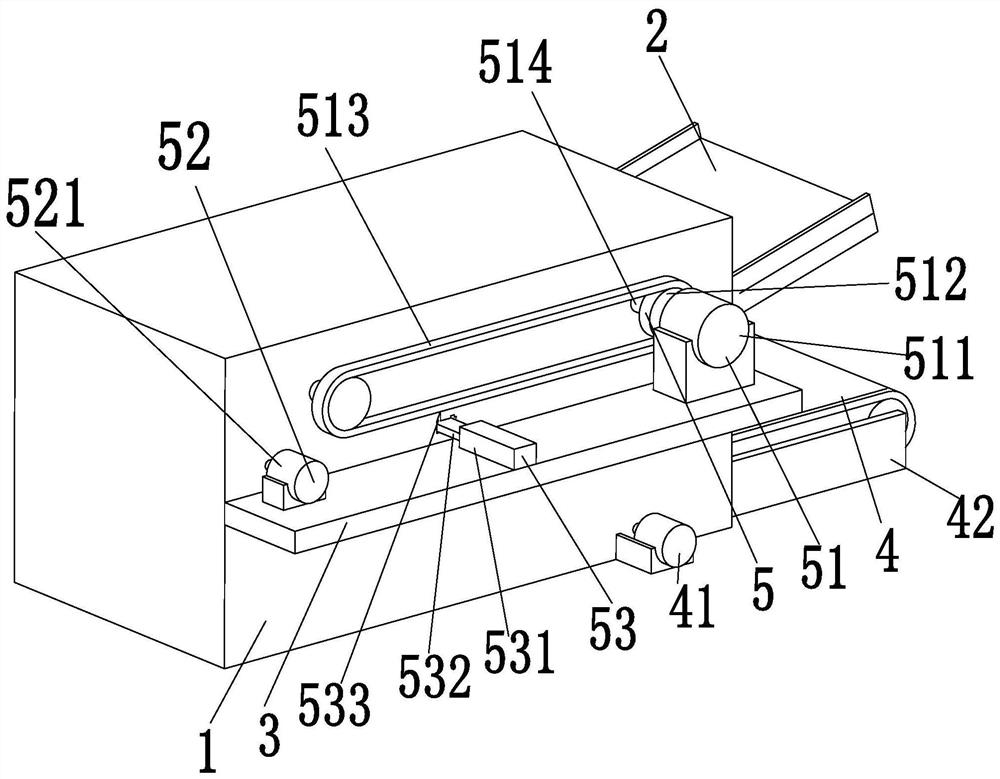

1.一种固液废水处理沉淀污泥干燥床，包括安装框(1)、进料板(2)、安装板(3)、出料装置(4)和干燥装置(5)，其特征在于：所述的安装框(1)的右端外壁上固定有进料板(2)，安装框(1)前端中部的外壁上安装有安装板(3)，安装框(1)的内部下方设置有出料装置(4)，安装框(1)的内部上方设置有干燥装置(5);其中：
所述的安装框(1)包括安装框架(11)、工作腔(12)、固定板(13)、加热棒(14)和进料口(15)，安装框架(11)的内部开设有工作腔(12)，工作腔(12)的上端安装有固定板(13)，固定板(13)上均匀设有加热棒(14)，安装框架(11)的右端上方开设有进料口(15)，进料口(15)的下端安装有进料板(2);
所述的出料装置(4)包括驱动电机(41)、连接板(42)、出料口(43)、一号转动辊(44)和出料皮带(45)，驱动电机(41)通过驱动电机底座安装在安装框架(11)前端下侧的外壁上，驱动电机(41)的输出轴通过轴承安装在工作腔(12)内，安装框架(11)右端下侧的外壁上前后对称安装有连接板(42)，安装框架(11)的右端下侧开设有出料口(43)，连接板(42)之间通过滑动配合的方式左右对称安装有一号转动辊(44)，一号转动辊(44)之间通过出料皮带(45)连接，左侧的一号转动辊(44)与驱动电机(41)的输出轴连接;
所述的干燥装置(5)包括翻转机构(51)、传动机构(52)、清理机构(53)和打散机构(54)，安装框架(11)的上侧设置有翻转机构(51)，翻转机构(51)的下方安装有传动机构(52)，传动机构(52)的下方设有清理机构(53)，清理机构(53)的下方设置有打散机构(54);
所述的清理机构(53)包括电动推杆(531)、连接杆(532)、通过槽(533)、刮料板(534)和毛刷(535)，电动推杆(531)安装在安装板(3)的上端中部，电动推杆(531)的伸出端安装有连接杆(532)，安装框架(11)的前端开设有通过槽(533)，连接杆(532)以滑动配合的方式经由通过槽(533)安装在工作腔(12)内，连接杆(532)的上端左侧安装有刮料板(534)，连接杆(532)的上端右侧设置有毛刷(535);
所述的打散机构(54)包括气缸(541)、安装杆(542)、限位杆(543)、限位槽(544)、凸块(545)、限位板(546)、滑动杆(547)、打散板(548)、压缩弹簧(549)，气缸(541)通过气缸底座安装在工作腔(12)左端的内壁上，气缸(541)的顶出端连接有安装杆(542)，安装杆(542)的前后两端对称安装有限位杆(543)，工作腔(12)前后两端的内壁上对称开设有限位槽(544)，安装杆(542)的外端通过滑动配合的方式设置于限位槽(544)内，安装杆(542)的上端均匀安装有凸块(545)，工作腔(12)后端的内壁上固定有限位板(546)，限位板(546)的前端滑动设置有滑动杆(547)，滑动杆(547)的下端紧靠在安装杆(542)的上端，滑动杆(547)的上端固定有打散板(548)，打散板(548)与限位板(546)之间通过压缩弹簧(549)连接。
2.根据权利要求1所述的一种固液废水处理沉淀污泥干燥床，其特征在于：所述的翻转机构(51)包括带动电机(511)、带动轮(512)、带动皮带(513)、连接轴(514)、翻转盘(515)、翻转板(516)，带动电机(511)通过带动电机底座安装在安装板(3)的上端右侧，带动轮(512)通过轴承左右对称安装在安装框架(11)前端的外壁上方，带动电机(511)的输出轴与右侧的带动轮(512)连接，带动轮(512)之间通过带动皮带(513)连接，带动轮(512)与翻转盘(515)之间通过连接轴(514)连接，翻转盘(515)上沿其周向均匀设置有翻转板(516)。
3.根据权利要求1所述的一种固液废水处理沉淀污泥干燥床，其特征在于：所述的传动机构(52)包括转动电机(521)、二号转动辊(522)、传送带(523)，转动电机(521)通过转动电机底座安装在安装板(3)的上端左侧，工作腔(12)的后端内壁上通过滑动配合的方式左右对称安装有二号转动辊(522)，左侧的二号转动辊(522)与转动电机(521)的输出轴连接，二号转动辊(522)之间通过传送带(523)连接。
4.根据权利要求1所述的一种固液废水处理沉淀污泥干燥床，其特征在于：所述的凸块(545)的上端面与滑动杆(547)的下端面均为弧形结构。
5.根据权利要求2所述的一种固液废水处理沉淀污泥干燥床，其特征在于：所述的翻转板(516)为向上弯曲设计。
6.根据权利要求1所述的一种固液废水处理沉淀污泥干燥床，其特征在于：所述的通过槽(533)的形状与刮料板(534)、毛刷(535)的形状为对应配合设计。
说明书
一种固液废水处理沉淀污泥干燥床
技术领域
本发明涉及固液废水处理技术领域，特别涉及一种固液废水处理沉淀污泥干燥床。
背景技术
一般情况下，固液废水中常含有多种污染物质，为了获取固液废水中的的沉淀污泥，需要根据污水的水质、水量、处理程度、回收有用物质的可能性等制定相应方案，通过物理的手段或生物化学作用等，得到相应的沉淀污泥。沉淀污泥应用广泛，其主要特性是含水率高，有机物含量高，容易腐化发臭，并且颗粒较细，比重较小，呈胶状液态，是介于液体和固体之间的浓稠物，污泥在处理后可用作施肥和制作建筑材料，有着改良土壤、提高耕地生产能力、提高化肥利用率和提高农作物产量等优点。
目前，在对固体废弃物进行干燥加工时，通常存在以下缺陷：1、传统的固液废水处理沉淀污泥干燥床通常采用对表面直接烘干的方式，耗时较长，且直接烘干往往只能烘干固液沉淀污泥的表面，固液沉淀污泥的内部仍然处于潮湿状态，且干燥后的固液沉淀污泥易形成结块;2、传统的固液废水处理沉淀污泥干燥床在使用传送带运输固液沉淀污泥时，由于固液沉淀污泥内部潮湿，往往会有潮湿的固液沉淀污泥残留在传送带表面，需要人工进行清理，浪费人力物力。
发明内容
(一)要解决的技术问题
本发明可以解决传统的固液废水处理沉淀污泥干燥床通常采用对表面直接烘干的方式，耗时较长，且直接烘干往往只能烘干固液沉淀污泥的表面，固液沉淀污泥的内部仍然处于潮湿状态，且干燥后的固液沉淀污泥易形成结块;传统的固液废水处理沉淀污泥干燥床在使用传送带运输固液沉淀污泥时，由于固液沉淀污泥内部潮湿，往往会有潮湿的固液沉淀污泥残留在传送带表面，需要人工进行清理，浪费人力物力等难题。
(二)技术方案
为了实现上述目的，本发明采用以下技术方案，一种固液废水处理沉淀污泥干燥床，包括安装框、进料板、安装板、出料装置和干燥装置，所述的安装框的右端外壁上固定有进料板，安装框前端中部的外壁上安装有安装板，安装框的内部下方设置有出料装置，安装框的内部上方设置有干燥装置。
所述的安装框包括安装框架、工作腔、固定板、加热棒和进料口，安装框架的内部开设有工作腔，工作腔的上端安装有固定板，固定板上均匀设有加热棒，安装框架的右端上方开设有进料口，进料口的下端安装有进料板，具体工作时，通过进料口将固液沉淀污泥输送到传送带上，通过加热棒对固液沉淀污泥进行干燥处理。
所述的出料装置包括驱动电机、连接板、出料口、一号转动辊和出料皮带，驱动电机通过驱动电机底座安装在安装框架前端下侧的外壁上，驱动电机的输出轴通过轴承安装在工作腔内，安装框架右端下侧的外壁上前后对称安装有连接板，安装框架的右端下侧开设有出料口，连接板之间通过滑动配合的方式左右对称安装有一号转动辊，一号转动辊之间通过出料皮带连接，左侧的一号转动辊与驱动电机的输出轴连接，具体工作时，通过驱动电机带动左侧的一号转动辊转动，进而使出料皮带转动，带动位于右侧的一号转动辊转动。
所述的干燥装置包括翻转机构、传动机构、清理机构和打散机构，安装框架的上侧设置有翻转机构，翻转机构的下方安装有传动机构，传动机构的下方设有清理机构，清理机构的下方设置有打散机构，具体工作时，通过翻转机构将内部的固液沉淀污泥翻出，通过传动机构将固液沉淀污泥传输到合适位置，通过清理机构对传送带的表面进行清理，通过打散机构将干燥完成的固液沉淀污泥中的结块进行打散。
所述的清理机构包括电动推杆、连接杆、通过槽、刮料板和毛刷，电动推杆安装在安装板的上端中部，电动推杆的伸出端安装有连接杆，安装框架的前端开设有通过槽，连接杆以滑动配合的方式经由通过槽安装在工作腔内，连接杆的上端左侧安装有刮料板，连接杆的上端右侧设置有毛刷，具体工作时，当传送带运输固液沉淀污泥一端时间后，通过电动推杆将连接杆向后推出，连接杆穿过通过槽进入工作腔，由于刮料板和毛刷紧靠在传送带的下端，此时传送带运动，通过刮料板先对传送带表面的固液沉淀污泥进行刮除，再通过毛刷清理掉残留的固液沉淀污泥，清理完成后，通过电动推杆带动连接杆向前运动，使得刮料板和毛刷向前运动，离开工作腔。
所述的打散机构包括气缸、安装杆、限位杆、限位槽、凸块、限位板、滑动杆、打散板、压缩弹簧，气缸通过气缸底座安装在工作腔左端的内壁上，气缸的顶出端连接有安装杆，安装杆的前后两端对称安装有限位杆，工作腔前后两端的内壁上对称开设有限位槽，安装杆的外端通过滑动配合的方式设置于限位槽内，安装杆的上端均匀安装有凸块，工作腔后端的内壁上固定有限位板，限位板的前端滑动设置有滑动杆，滑动杆的下端紧靠在安装杆的上端，滑动杆的上端固定有打散板，打散板与限位板之间通过压缩弹簧连接，具体工作时，通过气缸带动安装杆在限位杆的限位作用下进行左右往复运动，进而带动凸块进行左右往复运动，当凸块运动到滑动杆的下端时，挤压滑动杆向上运动，当滑动杆的下端运动到凸块与凸块之间的缝隙处时，滑动杆向下运动，由于安装杆在气缸的带动下进行左右往复运动，从而使滑动杆在限位板的限位作用下进行上下往复运动，进而带动打散板在压缩弹簧的弹性作用下，进行上下往复运动，将输送到打散板上的固液沉淀污泥进行上下抖动打散，由于打散板的倾斜设计，固液沉淀污泥最终在重力作用下落入到出料皮带上。
作为本发明的一种优选技术方案，所述的翻转机构包括带动电机、带动轮、带动皮带、连接轴、翻转盘、翻转板，带动电机通过带动电机底座安装在安装板的上端右侧，带动轮通过轴承左右对称安装在安装框架前端的外壁上方，带动电机的输出轴与右侧的带动轮连接，带动轮之间通过带动皮带连接，带动轮与翻转盘之间通过连接轴连接，翻转盘上沿其周向均匀设置有翻转板。
作为本发明的一种优选技术方案，所述的传动机构包括转动电机、二号转动辊、传送带，转动电机通过转动电机底座安装在安装板的上端左侧，工作腔的后端内壁上通过滑动配合的方式左右对称安装有二号转动辊，左侧的二号转动辊与转动电机的输出轴连接，二号转动辊之间通过传送带连接。
作为本发明的一种优选技术方案，所述的通过槽的形状与刮料板、毛刷的形状为对应配合设计。
作为本发明的一种优选技术方案，所述的翻转板为向上弯曲设计。
作为本发明的一种优选技术方案，所述的凸块的上端面与滑动杆的下端面均为弧形结构。
(三)有益效果
1.本发明所述的一种固液废水处理沉淀污泥干燥床，在干燥的同时，设计了多种机械传动，对固液沉淀污泥进行了翻转和打散处理，使得固液沉淀污泥的内部也能进行干燥处理，同时使固液沉淀污泥在干燥时不易结块，缩短工作时间提高效率;针对残留在传送带上的固液沉淀污泥设计了清理机构，便于传送带对固液沉淀污泥进行多次传输，防止固液沉淀污泥粘黏在传送带上，影响传送带的工作效率;
2.本发明所述的一种固液废水处理沉淀污泥干燥床，本发明通过翻转机构和打散机构，使得固液沉淀污泥在进行干燥的同时还可以对固液沉淀污泥进行翻转和打散，扩大了固液沉淀污泥的干燥面积，提高了干燥的效率，同时避免了固液沉淀污泥结块过多;
3.本发明所述的一种固液废水处理沉淀污泥干燥床，本发明通过清理机构对传送带上的残留固液沉淀污泥进行了清理，采用先刮除后清扫的方式，防止固液沉淀污泥残留过多。（发明人徐香庭;尹荣庆）
