申请日20200605
公开(公告)日20200714
IPC分类号F04D13/06; F04D29/70; B01D29/03; B01D29/66; B01D29/94; B01D35/02
摘要
本发明公开了一种污水处理输送用防堵塞水泵，涉及离心泵的结构领域，为解决污水处理泵的防堵过滤装置定期清理需要拆下管件十分复杂的问题。本发明包括离心泵本体和过滤装置，过滤装置固定安装在泵体的一侧，过滤装置包括过滤进水端、过滤出水端、冲水端、排污端和滤网，过滤进水端管路与过滤出水端管路相交，过滤出水端管路与泵体的进水端连通，排污端管路与过滤进水端管路相交，排污端管路与过滤出水端管路相交，滤网的边缘完全隔断过滤进水端与过滤出水端的连通。本发明可以使污水经过滤网过滤，并且通过冲水端和排污端能够简单方便地清理滤网。
权利要求书

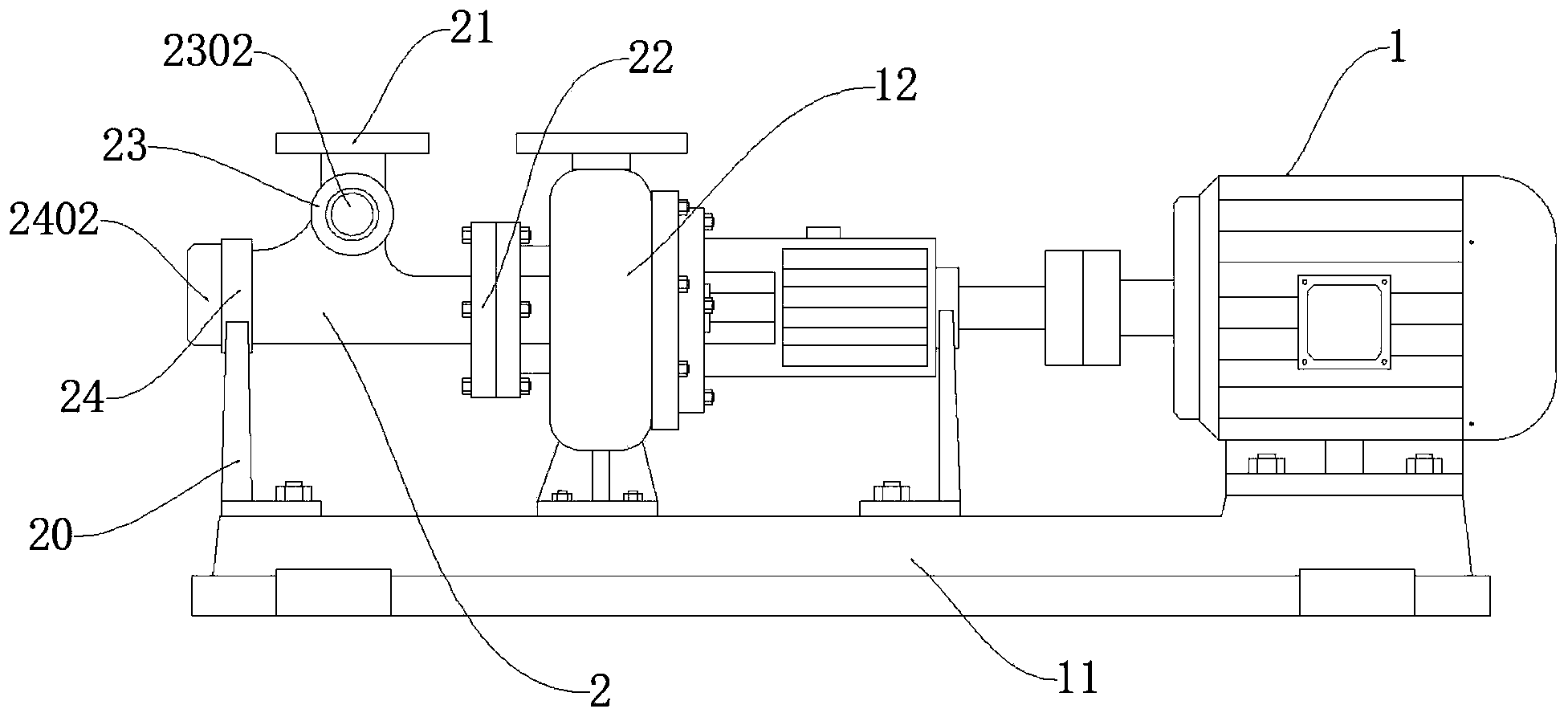

1.一种污水处理输送用防堵塞水泵，包括离心泵本体(1)，所述离心泵本体(1)的下端设置有底座(11)，所述底座(11)上的中部固定安装有内有叶轮的泵体(12)，所述泵体(12)的一侧设置有固定安装在所述底座(11)上且用于驱动所述叶轮的电机，其特征在于：还包括过滤装置(2)，所述过滤装置(2)固定安装在所述泵体(12)的另一侧，所述过滤装置(2)包括位于上端的过滤进水端(21)、位于一侧的过滤出水端(22)、位于另一侧的排污端(24)、安装在所述过滤进水端(21)管路的外侧的冲水端(23)和安装在所述过滤装置(2)内部的滤网(201)，所述过滤进水端(21)管路与所述过滤出水端(22)管路相交，所述过滤出水端(22)管路与所述泵体(12)的进水端连通，所述排污端(24)管路与所述过滤进水端(21)管路相交，所述排污端(24)管路与所述过滤出水端(22)管路相交，所述滤网(201)的边缘完全隔断所述过滤进水端(21)与所述过滤出水端(22)的连通。
2.根据权利要求1所述的一种污水处理输送用防堵塞水泵，其特征在于：所述滤网(201)的上端固定安装在所述过滤进水端(21)管路接近所述过滤出水端(22)管路的一侧的下端与所述过滤出水端(22)管路的连接处，所述滤网(201)的下端固定安装在所述过滤装置(2)位于所述过滤进水端(21)的中心线的正下端处。
3.根据权利要求1或2所述的一种污水处理输送用防堵塞水泵，其特征在于：所述排污端(24)管路、所述过滤出水端(22)、所述泵体(12)的进水端、所述叶轮的轴和所述电机的轴的中心线均共线，所述过滤进水端(21)管路垂直于所述过滤出水端(22)管路，所述冲水端(23)管路同时垂直于所述过滤进水端(21)管路和所述过滤出水端(22)管路。
4.根据权利要求1或2所述的一种污水处理输送用防堵塞水泵，其特征在于：所述过滤出水端(22)、所述泵体(12)的进水端、所述叶轮的轴和所述电机的轴的中心线均共线，所述过滤进水端(21)管路垂直于所述过滤出水端(22)管路，所述过滤进水端(21)管路、所述过滤出水端(22)管路、所述冲水端(23)管路、所述排污端(24)管路的中心线均共面，所述冲水端(23)管路垂直于所述滤网(201)，所述排污端(24)管路与所述过滤进水端(21)管路之间的夹角大于90度，所述排污端(24)管路与所述过滤出水端(22)管路之间的夹角大于90度。
5.根据权利要求3所述的一种污水处理输送用防堵塞水泵，其特征在于：所述冲水端(23)设置有冲水端螺纹部(2301)和冲水罩(2302)，所述冲水端螺纹部(2301)与所述冲水罩(2302)螺纹连接。
6.根据权利要求3所述的一种污水处理输送用防堵塞水泵，其特征在于：所述排污端(24)设置有排污端螺纹部(2401)和排污罩(2402)，所述排污端螺纹部(2401)与所述排污罩(2402)螺纹连接。
7.根据权利要求3所述的一种污水处理输送用防堵塞水泵，其特征在于：所述过滤装置(2)的下端设置有支撑件(20)，所述过滤装置(2)通过所述支撑件(20)与所述底座(11)固定连接。
8.根据权利要求4所述的一种污水处理输送用防堵塞水泵，其特征在于：所述冲水端(23)设置有冲水端螺纹部(2301)和冲水罩(2302)，所述冲水端螺纹部(2301)与所述冲水罩(2302)螺纹连接。
9.根据权利要求4所述的一种污水处理输送用防堵塞水泵，其特征在于：所述排污端(24)设置有排污端螺纹部(2401)和排污罩(2402)，所述排污端螺纹部(2401)与所述排污罩(2402)螺纹连接。
10.根据权利要求4所述的一种污水处理输送用防堵塞水泵，其特征在于：所述过滤装置(2)的下端设置有支撑件(20)，所述过滤装置(2)通过所述支撑件(20)与所述底座(11)固定连接。
说明书
一种污水处理输送用防堵塞水泵
技术领域
本发明涉及离心泵的结构领域，具体为一种污水处理输送用防堵塞水泵。
背景技术
污水处理泵多采用悬臂式单级单吸离心泵，这是一种靠叶轮旋转时产生的离心力来输送液体的泵，离心泵主要是由叶轮、泵体、泵轴、密封件和电机五个部分组成的。
目前，污水处理泵由于用来输送污水，而污水中含有较多杂质，容易导致堵塞，为了防止污水处理泵堵住，市面上出现了一类粉碎离心泵，即在叶轮前端安装刀组用于切割杂物，但是这样不仅容易损坏，而且噪音较大，原本就细小且质硬的杂物也无法粉碎，还是可能卡在泵体内;还有另一类以过滤为主的固液分离泵，其原理就是利用过滤网挡住杂质，定期清理，虽然这类泵的防堵效果较好，但是过滤装置定期清理有难度，需要将管件拆下才可清洗，十分复杂，因此市场上急需一种污水处理输送用防堵塞水泵来解决这些问题。
发明内容
本发明的目的在于提供一种污水处理输送用防堵塞水泵，以解决上述背景技术中提出的污水处理泵的防堵过滤装置定期清理需要拆下管件十分复杂的问题。
为实现上述目的，本发明提供如下技术方案：一种污水处理输送用防堵塞水泵，包括离心泵本体，所述离心泵本体的下端设置有底座，所述底座上的中部固定安装有内有叶轮的泵体，所述泵体的一侧设置有固定安装在所述底座上且用于驱动所述叶轮的电机，还包括过滤装置，所述过滤装置固定安装在所述泵体的另一侧，所述过滤装置包括位于上端的过滤进水端、位于一侧的过滤出水端、位于另一侧的排污端、安装在所述过滤进水端管路的外侧的冲水端和安装在所述过滤装置内部的滤网，所述过滤进水端管路与所述过滤出水端管路相交，所述过滤出水端管路与所述泵体的进水端连通，所述排污端管路与所述过滤进水端管路相交，所述排污端管路与所述过滤出水端管路相交，所述滤网的边缘完全隔断所述过滤进水端与所述过滤出水端的连通。
优选的，所述滤网的上端固定安装在所述过滤进水端管路接近所述过滤出水端管路的一侧的下端与所述过滤出水端管路的连接处，所述滤网的下端固定安装在所述过滤装置位于所述过滤进水端的中心线的正下端处。
优选的，所述排污端管路、所述过滤出水端、所述泵体的进水端、所述叶轮的轴和所述电机的轴的中心线均共线，所述过滤进水端管路垂直于所述过滤出水端管路，所述冲水端管路同时垂直于所述过滤进水端管路和所述过滤出水端管路。
优选的，所述冲水端设置有冲水端螺纹部和冲水罩，所述冲水端螺纹部与所述冲水罩螺纹连接。
优选的，所述排污端设置有排污端螺纹部和排污罩，所述排污端螺纹部与所述排污罩螺纹连接。
优选的，所述过滤装置的下端设置有支撑件，所述过滤装置通过所述支撑件与所述底座固定连接。
在本发明的另一种优选的实施方式中，所述过滤出水端、所述泵体的进水端、所述叶轮的轴和所述电机的轴的中心线均共线，所述过滤进水端管路垂直于所述过滤出水端管路，所述过滤进水端管路、所述过滤出水端管路、所述冲水端管路、所述排污端管路的中心线均共面，所述冲水端管路垂直于所述滤网，所述排污端管路与所述过滤进水端管路之间的夹角大于90度，所述排污端管路与所述过滤出水端管路之间的夹角大于90度。
在上述实施方式中，由于所述冲水端管路垂直于所述滤网，故冲水清洗时更为方便，可以正对所述滤网冲洗，并且由于所述排污端管路向下倾斜，故冲水时更易将杂物带出。
与现有技术相比，本发明的有益效果是：
1.该污水处理输送用防堵塞水泵，具有设置有完全隔断过滤进水端和过滤出水端的连通的滤网的过滤装置，可以减少较大的杂质进入泵体，能够有效防堵。
2.该污水处理输送用防堵塞水泵的过滤装置设置有排污端，在清理时，只需开启排污端的排污罩，即可将阻隔在滤网外的杂质清除，不需拆卸部件，较为方便。
3.该污水处理输送用防堵塞水泵的过滤装置设置有冲水端，当清理较困难时，只需开启冲水端的冲水罩，连接清水管冲洗，清水即会流经滤网由排污端排出，同时带出难清理的杂质。
4.该污水处理输送用防堵塞水泵的过滤装置的排污罩和冲水罩，均设置有螺纹连接，方便开启和封闭。（发明人王华）
