申请日20200608
公开(公告)日20200731
IPC分类号C02F3/12; C02F7/00
摘要
本发明涉及污水处理技术领域，且公开了一种城市污水处理用曝气池。本发明包括池体，所述池体表面的左侧固定连接有气泵，所述气泵的输出端固定连接有与其连通的主管，通过可以转动的挡流弧板配合配重滤盒对导气孔排出的气体进行束缚，保证了其可以长时间在水中停留与污水进行反应，当聚积一定体积的反应后气体再将其释放，大大延长了曝气时间，提高了曝气效果，且通过在挡流弧板上设置弯折垫和配重滤盒，不仅能够在污水中固体物质跟随气体运动撞击挡流弧板时进行缓冲避撞，还能够将固体物质通过气体沿挡流弧板带入配重滤盒内滤除，不仅有效保证了挡流弧板的使用寿命和整体装置的稳固性，还能加快污水处理效率。
权利要求书

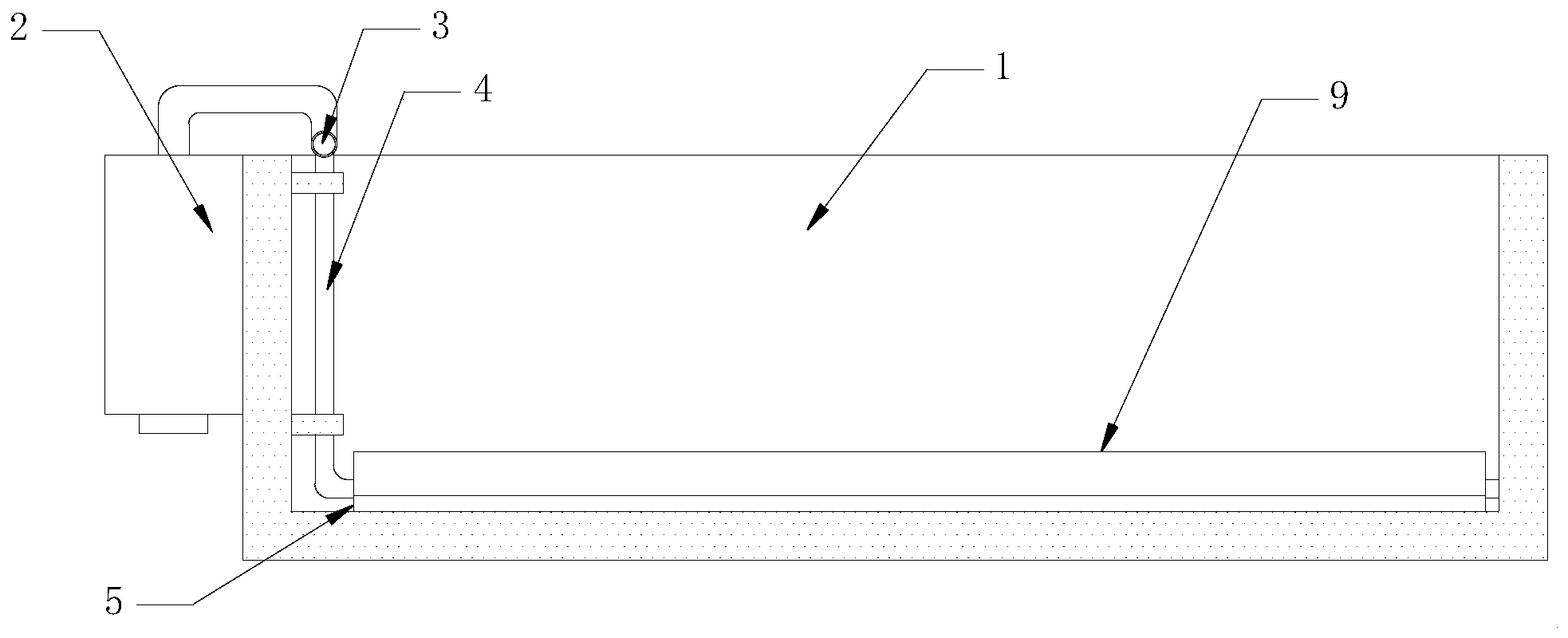

1.一种城市污水处理用曝气池，包括池体(1)，其特征在于：所述池体(1)表面的左侧固定连接有气泵(2)，所述气泵(2)的输出端固定连接有与其连通的主管(3)，所述主管(3)表面的底端固定插接有与其连通的L形分管(4)，所述L形分管(4)表面的下端固定连接有支撑座(5)，所述支撑座(5)的底面与池体(1)内壁的底面固定连接;
所述支撑座(5)表面的前后两侧均开设有与L形分管(4)内部连通的导气孔(6)，且支撑座(5)顶面的前后两侧均通过螺纹孔螺纹连接有螺栓(7)，所述螺栓(7)的表面活动连接有与支撑座(5)相配合的连接块(8)，所述连接块(8)顶面远离支撑座(5)的一侧铰接有与导气孔(6)相配合的挡流弧板(9)，所述挡流弧板(9)表面的内侧固定连接有弯折垫(10)，且挡流弧板(9)表面的左右两侧均固定连接有封板(11)，所述挡流弧板(9)远离支撑座(5)的一端且在两个封板(11)之间固定连接有与挡流弧板(9)形相配合的配重滤盒(12)。
2.根据权利要求1所述的一种城市污水处理用曝气池，其特征在于：所述L形分管(4)的数量为三个，三个所述L形分管(4)位于同一水平平面且相互平行等距分布。
3.根据权利要求1所述的一种城市污水处理用曝气池，其特征在于：所述螺栓(7)的固定连接有与挡流弧板(9)相配合的拧接头。
4.根据权利要求1所述的一种城市污水处理用曝气池，其特征在于：所述池体(1)内壁的左侧固定连接有固定扣，所述固定扣与L形分管(4)固定套接。
5.根据权利要求1所述的一种城市污水处理用曝气池，其特征在于：所述配重滤盒(12)表面的底端固定连接有防撞凸块。
6.根据权利要求1所述的一种城市污水处理用曝气池，其特征在于：所述支撑座(5)、连接块(8)和挡流弧板(9)均为聚甲醛树脂材料制成。
说明书
一种城市污水处理用曝气池
技术领域
本发明涉及污水处理技术领域，尤其涉及一种城市污水处理用曝气池。
背景技术
曝气池是人们按照微生物的特性所设计的生化反应器，有机污染质的降解程度主要取决于人们所设计的曝气反应条件，其主要是利用活性污泥法进行污水处理，池内提供一定污水停留时间，满足好氧微生物所需要的氧量以及污水与活性污泥充分接触的混合条件，而为了提高曝气的效果，需要尽量减少气泡的大小，增加气泡的数量，提高液体的紊流程度，加大曝气器的安装深度，延长气泡与液体的接触时间。
现有专利(公告号：CN208378554U)公开了一种污水处理用曝气池，包括曝气池，所述曝气池的一侧设置有曝气机，所述曝气机的上方连接有主管道，所述主管道的一侧通过法兰连接有多个支管道，所述支管道通过固定杆固定在曝气池的池壁上。发明人在实现本发明的过程中发现现有技术存在如下问题：1、现有曝气池内用以延长曝气时间的弧形板在实际使用过程中，对于气体的束缚控制效果较差，气体仅仅被弧形板向旁边导流短暂距离就回复垂直上浮，难以达到所表述的良好效果;2、污水内的固体物质容易被气体推动撞击弧形板，不仅容易降低弧形板的使用寿命，还会产生振动影响整体装置连接的稳固性。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，如：现有曝气池内用以延长曝气时间的弧形板在实际使用过程中，对于气体的束缚控制效果较差，气体仅仅被弧形板向旁边导流短暂距离就回复垂直上浮，难以达到所表述的良好效果，污水内的固体物质容易被气体推动撞击弧形板，不仅容易降低弧形板的使用寿命，还会产生振动影响整体装置连接的稳固性，而提出的一种城市污水处理用曝气池。
为了实现上述目的，本发明采用了如下技术方案：
一种城市污水处理用曝气池，包括池体，所述池体表面的左侧固定连接有气泵，所述气泵的输出端固定连接有与其连通的主管，所述主管表面的底端固定插接有与其连通的L形分管，所述L形分管表面的下端固定连接有支撑座，所述支撑座的底面与池体内壁的底面固定连接。
所述支撑座表面的前后两侧均开设有与L形分管内部连通的导气孔，且支撑座顶面的前后两侧均通过螺纹孔螺纹连接有螺栓，所述螺栓的表面活动连接有与支撑座相配合的连接块，所述连接块顶面远离支撑座的一侧铰接有与导气孔相配合的挡流弧板，所述挡流弧板表面的内侧固定连接有弯折垫，且挡流弧板表面的左右两侧均固定连接有封板，所述挡流弧板远离支撑座的一端且在两个封板之间固定连接有与挡流弧板形相配合的配重滤盒。
优选的，所述L形分管的数量为三个，三个所述L形分管位于同一水平平面且相互平行等距分布。
优选的，所述螺栓的固定连接有与挡流弧板相配合的拧接头。
优选的，所述池体内壁的左侧固定连接有固定扣，所述固定扣与L形分管固定套接。
优选的，所述配重滤盒表面的底端固定连接有防撞凸块。
优选的，所述支撑座、连接块和挡流弧板均为聚甲醛树脂材料制成。
与现有技术相比，本发明的有益效果是：
(1)本发明通过可以转动的挡流弧板配合配重滤盒对导气孔排出的气体进行束缚，保证了其可以长时间在水中停留与污水进行反应，当聚积一定体积的反应后气体再将其释放，大大延长了曝气时间，提高了曝气效果。
(2)本发明通过在挡流弧板上设置弯折垫和配重滤盒，不仅能够在污水中固体物质跟随气体运动撞击挡流弧板时进行缓冲避撞，还能够将固体物质通过气体沿挡流弧板带入配重滤盒内滤除，不仅有效保证了挡流弧板的使用寿命和整体装置的稳固性，还能加快污水处理效率。（发明人胡继宣）
