申请日20200506
公开(公告)日20200616
IPC分类号H05K7/20; H05K5/02; H05K7/14
摘要
本实用新型涉及电厂废水处理设备技术领域，具体为一种电厂专用废水处理电气柜，包括主体，所述主体一侧设置方形滑槽、对称设置凸型滑槽，所述主体后侧设置收线孔，所述主体边侧一体成型设置固定杆，所述固定杆另一端设置螺通孔，所述通孔插接有螺纹柱，所述螺纹柱一端螺纹连接螺母、另一端一体成型对称设置固定板,所述固定板卡接在固定槽中，所述固定槽设置在挡板底端，所述挡板一体成型对称设置在圆槽内侧壁，通过本实用新型可以实现对电气柜进行一个很好的散热作用，并且在散热的同时还能防止昆虫进入到其中对设备造成毁坏，进而保证电气柜的工作效益。
权利要求书

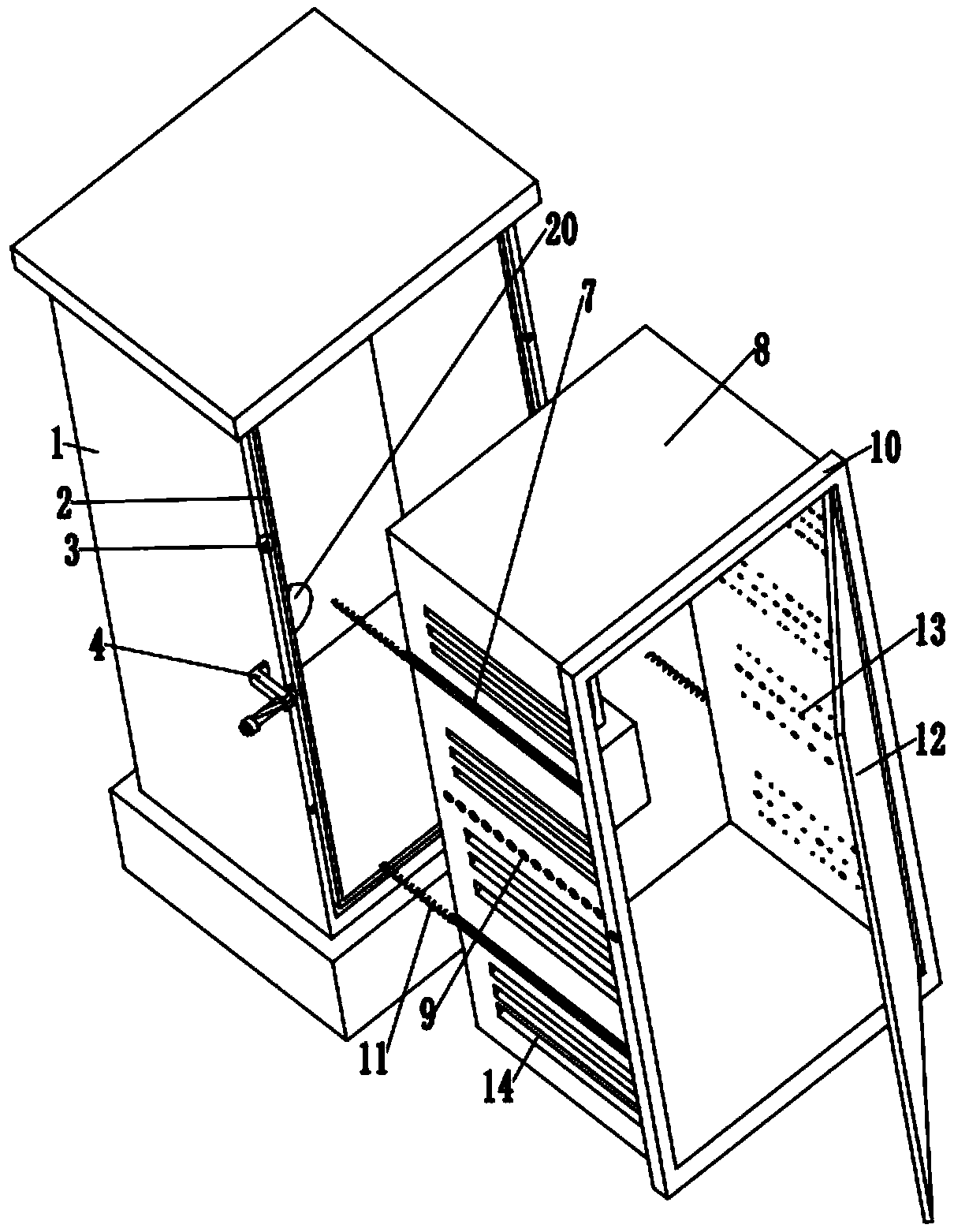

1.一种电厂专用废水处理电气柜，包括主体(1)，其特征在于：所述主体(1)一侧设置方形滑槽(2)、对称设置凸型滑槽(3)，所述主体(1)后侧设置收线孔(20)，所述主体(1)边侧一体成型设置固定杆(4)，所述固定杆(4)另一端设置螺通孔(5)，所述通孔(5)插接有螺纹柱(6)，所述螺纹柱(6)一端螺纹连接螺母(15)、另一端一体成型对称设置固定板(16),所述固定板(16)卡接在固定槽(19)中，所述固定槽(19)设置在挡板(18)底端，所述挡板(18)一体成型对称设置在圆槽(9)内侧壁，所述圆槽(9)底端一体成型设置第二弹簧(17)，所述凸型滑槽(3)滑动连接凸型滑块(7)，所述凸型滑块(7)一体成型对称设置在边框(8)两侧，所述凸型滑块(7)一端焊接有第一弹簧(11)，所述第一弹簧(11)另一端一体成型设置在凸型滑槽(3)中，所述边框(8)两侧设置散热槽(14)，所述散热槽(14)一体成型设置滤网(13)，所述边框(8)一端一体成型设置方形凸块(10)，所述方形凸块(10)上设置有开关门(12)。
2.根据权利要求1所述的一种电厂专用废水处理电气柜，其特征在于：所述边框(8)两侧设置的凸型滑块(7)关于第一固定圆槽(9)对称设置，凸型滑块(7)长度和凸型滑槽(3)长度相等。
3.根据权利要求1所述的一种电厂专用废水处理电气柜，其特征在于：所述螺纹柱(6)螺纹大径与通孔(5)直径相等，圆槽(9)直径大于通孔(5)直径。
4.根据权利要求1所述的一种电厂专用废水处理电气柜，其特征在于：所述凸型滑槽(3)与方形滑槽(2)相连通设置，并且方形滑槽(2)长度和边框(8)长度相等。
5.根据权利要求1所述的一种电厂专用废水处理电气柜，其特征在于：所述圆槽(9)中的第二弹簧(17)高度大于挡板(18)底端到圆槽(9)底端的距离，并且固定板(16)的厚度大于固定槽(19)的厚度。
说明书
一种电厂专用废水处理电气柜
技术领域
本实用新型涉及电厂废水处理设备技术领域，具体为一种电厂专用废水处理电气柜。
背景技术
电厂产生的废水通常需要废水处理电气柜控制处理，因此，电气柜对于电厂废水处理非常重要，然而对于电气柜的使用尤其是到了夏天，温度较高，电气柜内会很容易出现由于温度过高而导致电路出现故障，为了散热，有的是在电气柜中设置小电扇进行降温，但这样会浪费电力，也有的是在边侧开设有散热槽，但这样可能会有昆虫进入其中，进而会对其中的设备造成损坏，为此，本实用新型提出一种电厂专用废水处理电气柜用于解决上述问题。
实用新型内容
本实用新型的目的在于提供一种电厂专用废水处理电气柜，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种电厂专用废水处理电气柜，包括主体，所述主体一侧设置方形滑槽、对称设置凸型滑槽，所述主体后侧设置收线孔，所述主体边侧一体成型设置固定杆，所述固定杆另一端设置螺通孔，所述通孔插接有螺纹柱，所述螺纹柱一端螺纹连接螺母、另一端一体成型对称设置固定板,所述固定板卡接在固定槽中，所述固定槽设置在挡板底端，所述挡板一体成型对称设置在圆槽内侧壁，所述圆槽底端一体成型设置第二弹簧，所述凸型滑槽滑动连接凸型滑块，所述凸型滑块一体成型对称设置在边框两侧，所述凸型滑块一端焊接有第一弹簧，所述第一弹簧另一端一体成型设置在凸型滑槽中，所述边框两侧设置散热槽，所述散热槽一体成型设置滤网，所述边框一端一体成型设置方形凸块，所述方形凸块上设置有开关门。
优选的，所述边框两侧设置的凸型滑块关于第一固定圆槽对称设置，凸型滑块长度和凸型滑槽长度相等。
优选的，所述螺纹柱螺纹大径与通孔直径相等，圆槽直径大于通孔直径。
优选的，所述凸型滑槽与方形滑槽相连通设置，并且方形滑槽长度和边框长度相等。
优选的，所述圆槽中的第二弹簧高度大于挡板底端到圆槽底端的距离，并且固定板的厚度大于固定槽的厚度。
与现有技术相比，本实用新型的有益效果是：
通过本实用新型可以实现对电气柜进行一个很好的散热作用，并且在散热的同时还能防止昆虫进入到其中对设备造成毁坏，进而保证电气柜的工作效益。（发明人杨俊;陈峰;吴银林）
