申请日2020.05.18
公开(公告)日2020.07.28
IPC分类号C02F3/34; C02F3/30; C02F9/14; C02F101/16
摘要
本发明属于污废水净化处理设备及污水处理技术领域，公开了一种土壤覆盖型微生物氧化污水处理装置及其处理方法。该装置各装置部件之间通过简便、快捷地方式连接而成，装置内各装置部件间协同运作，从而实现污废水处理效率最大化，降低设置成本和处理过程中的成本，无二次污染和任何副作用，同时也适用于农村地区进行污水处理，具有很高的实用性和很强的实施性。利用上述污水处理装置的处理方法简单，便捷且高效环保，该装置中的多种模块可在工厂大批量制作生产，整体装置加大了污水接触率，装置设备占地面积小，能够充分利用空间，大幅度的降低了施工和生产成本，无二次污染现象的产生。
权利要求书

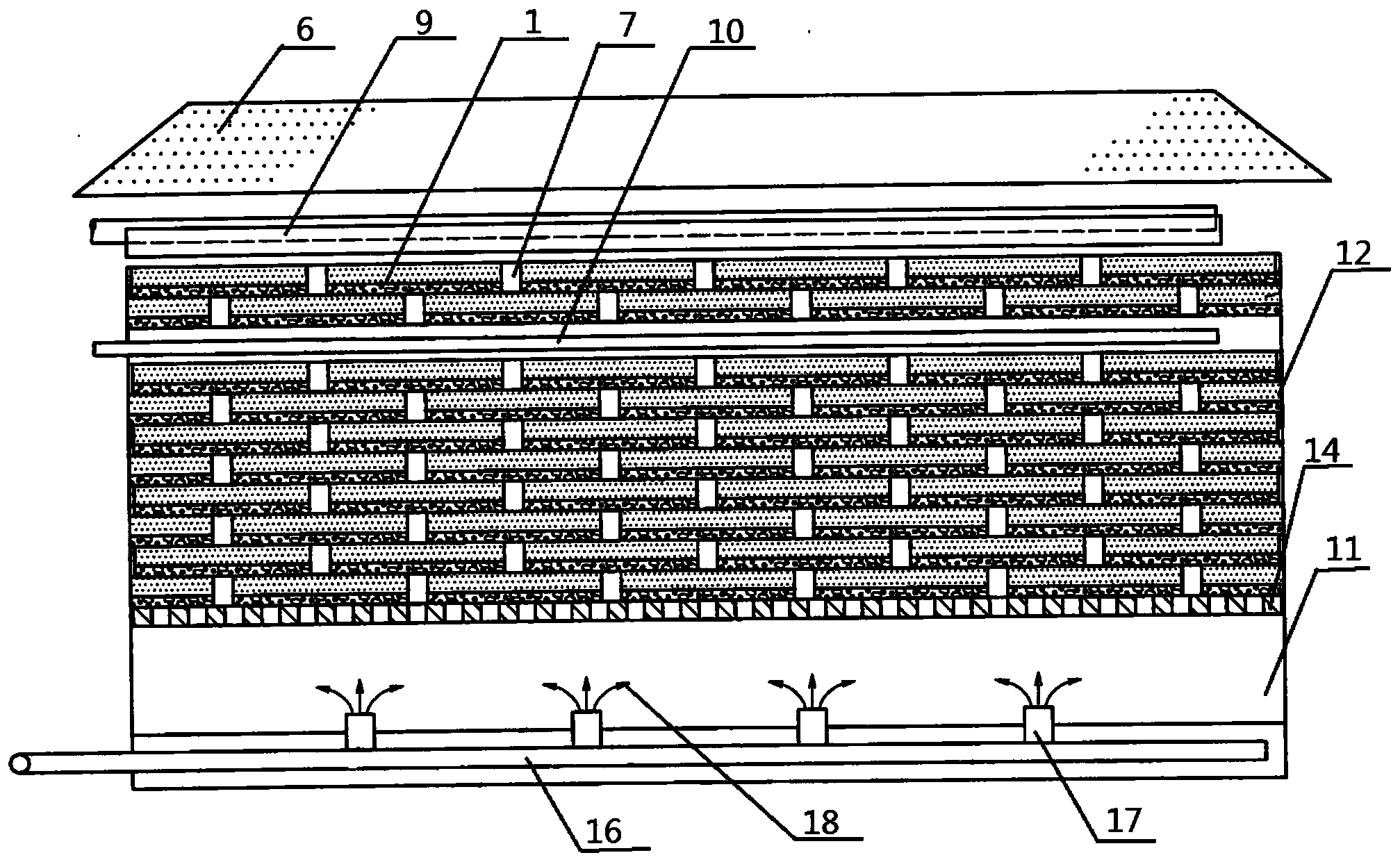

1.一种土壤覆盖型微生物氧化污水处理装置，其特征在于，所述污水处理装置包括土壤处理模块、脱臭土壤模块和脱硝阻流模块，所述脱臭土壤模块、土壤处理模块和脱硝阻流模块顺次连接;所述土壤处理模块包括不少于一个土壤处理层，每个土壤处理层包括不少于一个土壤处理单元，任意相邻的两个土壤处理单元之间经连接部连接;所述脱臭土壤模块、土壤处理层和脱硝阻流模块顺次连接。
2.根据权利要求1所述的一种土壤覆盖型微生物氧化污水处理装置，其特征在于，所述土壤处理单元包括通水性框架、污水处理土壤层和通水层，所述污水处理土壤层和通水层分别设于通水性框架内部，所述污水处理土壤层设于通水层上;所述通水性框架的每个侧壁上设有不少于一个贯通孔。
3.根据权利要求1所述的一种土壤覆盖型微生物氧化污水处理装置，其特征在于，所述脱臭土壤模块包括脱臭表面土壤层、通水透气层和污水散水装置，所述脱臭表面土壤层、通水透气层和污水散水装置顺次连接。
4.根据权利要求3所述的一种土壤覆盖型微生物氧化污水处理装置，其特征在于，所述污水散水装置包括不少于一个污水散水托盘，每个污水散水托盘分别与不少于一个污水供给管连接。
5.根据权利要求4所述的一种土壤覆盖型微生物氧化污水处理装置，其特征在于，每个污水供给管上设有不少于一个供给口。
6.根据权利要求4所述的一种土壤覆盖型微生物氧化污水处理装置，其特征在于，每个污水散水托盘侧壁上还设有不少于一个贯通孔。
7.根据权利要求1所述的一种土壤覆盖型微生物氧化污水处理装置，其特征在于，所述脱硝阻流模块包括脱硝阻流槽，脱硝阻流槽下方设有脱硝剂供给装置，所述脱硝剂供给装置侧壁上设有不少于一个脱硝剂补给装置，所述脱硝剂补给装置贯穿脱硝阻流槽底面并与脱硝阻流槽底面连接。
8.根据权利要求7所述的一种土壤覆盖型微生物氧化污水处理装置，其特征在于，所述脱硝阻流槽侧壁连接排水管。
9.根据权利要求1所述的一种土壤覆盖型微生物氧化污水处理装置，其特征在于，所述污水处理装置还包括过滤槽，所述脱臭土壤模块、土壤处理模块、过滤槽和脱硝阻流模块顺次连接。
10.根据权利要求1-9任一所述的一种土壤覆盖型微生物氧化污水处理装置的处理方法，其特征在于，所述处理方法包括污水依次流经脱臭土壤模块、土壤处理层和脱硝阻流模块处理后排出处理装置。
说明书
一种土壤覆盖型微生物氧化污水处理装置及其处理方法
技术领域
本发明属于污废水净化处理设备及污水处理技术领域，具体涉及一种土壤覆盖型微生物氧化污水处理装置及其处理方法。
背景技术
近些年来，我国污水处理工作有了前所未有的发展，随着人民的生活水平提高以及城市化进程的不断加快，相应淡水资源的需求量和消耗量也在不断增加。污水处理厂在解决我国水污染问题方面起了巨大的作用，大大地缓解了我国水污染的危机。水作为人类生存的源泉和不可或缺的资源，之前普遍认为水资源是取之不竭的，从而造成了水资源极度短缺，水质也日渐变差，因此带来了一系列危及城市生存发展的生态环境问题。我国的污水处理技术一直沿袭欧美国家近百年来的处理技术与路线，在消化、吸收国外技术的同时，也逐渐地开发出属于自己的技术，对城市污水处理的发展起到了有效的作用。但就现阶段我国所采用的污水处理技术与同期国外技术水平相比，仍处于一个较慢的发展速度阶段，一直存在能源消耗高、维修率高、处理效率低、自动化程度低等缺点，因此部分污水仅进行简单的处理之后即排放，导致多处湖泊及港池等封闭性水域由于氮、磷等化合物的过多流入而出现富营养化现象，水质也逐级恶化。水质的富营养化会促进水中浮游性生物包括藻类、浮萍类等繁殖能力较强的水生植物开始进行疯狂的生长繁殖，这些植物不断地繁殖生长会导致水中的含氧量持续下降，其他生物无法继续生存，导致水质进一步恶化，生态环境失衡，出现恶性循环。如上所述的水质污染多是由于生活污水、工业废水、畜禽养殖废水等污水的未经处理而随意排放产生的。
目前相关污水处理领域中，对于去除氮磷等化合物及污染物的污水处理常运用物理方法和化学方法。物理方法和化学方法一般是采用氨气吹脱法、离子交换法等，这些处理方法具有对温度较敏感、消耗费用较高、所用药品昂贵、实施过程中对于环境有特定的要求等各方面的缺点，会导致常规的实施过程有困难，实施率也并不高。
与此同时，现有技术中的污水处理设备各机械处理结构之间的构造、连接方式等会带来待处理污水在处理设备中受到影响、处理过程中出现难闻的气味、易发生堵塞等问题。
发明内容
为了解决现有技术存在的上述问题，本发明目的在于提供一种土壤覆盖型微生物氧化污水处理装置及其处理方法。
本发明所采用的技术方案为：一种土壤覆盖型微生物氧化污水处理装置，该污水处理装置包括土壤处理模块、脱臭土壤模块和脱硝阻流模块，脱臭土壤模块、土壤处理模块和脱硝阻流模块顺次连接;土壤处理模块包括不少于一个土壤处理层，每个土壤处理层包括不少于一个土壤处理单元，任意相邻的两个土壤处理单元之间经连接部连接;脱臭土壤模块、土壤处理层和脱硝阻流模块顺次连接。
上述提供了一种土壤覆盖型微生物氧化污水处理装置，该装置各装置部件之间通过简便、快捷地方式连接而成，装置内各装置部件间协同运作，从而实现污废水处理效率最大化，降低设置成本和处理过程中的成本，无二次污染和任何副作用，同时也适用于农村地区进行污水处理，具有很高的实用性和很强的实施性。
优选地，土壤处理单元包括通水性框架、污水处理土壤层和通水层，污水处理土壤层和通水层分别设于通水性框架内部，污水处理土壤层设于通水层上;通水性框架的每个侧壁上设有不少于一个贯通孔。
上述提供的该装置中的土壤处理单元通过设置污水处理土壤层和通水层，是用于通过利用最底设备成本的投入，最为简便快捷的装置的安装方式等达到污水处理净化的高效性，与此同时又能够保证污水处理净化过程的有效性和处理后水的排出的安全性。在通水性框架上设置多个贯通孔是为了增大分散待处理污水与后续装置之间的接触面积，进而保证污水处理的高效性不降低。
优选地，脱臭土壤模块包括脱臭表面土壤层、通水透气层和污水散水装置，脱臭表面土壤层、通水透气层和污水散水装置顺次连接。
优选地，污水散水装置包括不少于一个污水散水托盘，每个污水散水托盘分别与不少于一个污水供给管连接。
优选地，每个污水供给管上设有不少于一个供给口。
优选地，每个污水散水托盘侧壁上还设有不少于一个贯通孔。
上述提供的该装置中脱臭土壤模块中脱臭表面土壤层是用于当该污水处理装置在不断进行污水处理的过程中产生的部分气体向地上部分飘散时对其进行高效地吸收，有效地去除臭味气体，对环境起到良好的保护作用。
优选地，脱硝阻流模块包括脱硝阻流槽，脱硝阻流槽下方设有脱硝剂供给装置，脱硝剂供给装置侧壁上设有不少于一个脱硝剂补给装置，脱硝剂补给装置贯穿脱硝阻流槽底面并与脱硝阻流槽底面连接。
优选地，脱硝阻流槽侧壁连接排水管。
上述提供的该装置中的脱硝阻流槽是通过利用槽内注入的脱硝剂与处理污水混合，脱硝阻流槽处于厌氧条件下，处理污水中的硝态氮变为氮气，脱硝化作用活跃。
优选地，污水处理装置还包括过滤槽，脱臭土壤模块、土壤处理模块、过滤槽和脱硝阻流模块顺次连接。
一种土壤覆盖型微生物氧化污水处理装置的处理方法，该处理方法包括污水依次流经脱臭土壤模块、土壤处理层和脱硝阻流模块处理后排出处理装置。
上述提供的该土壤覆盖型微生物氧化污水处理装置的处理方法简单，便捷且高效环保，该装置中的多种模块可在工厂大批量制作生产，整体装置加大了污水接触率，装置设备占地面积小，能够充分利用空间，大幅度的降低了施工和生产成本，无二次污染现象的产生。
本发明的有益效果为：
本发明提供了一种土壤覆盖型微生物氧化污水处理装置，该装置各装置部件之间通过简便、快捷地方式连接而成，装置内各装置部件间协同运作，从而实现污废水处理效率最大化，降低设置成本和处理过程中的成本，无二次污染和任何副作用，同时也适用于农村地区进行污水处理，具有很高的实用性和很强的实施性。利用上述污水处理装置的处理方法简单，便捷且高效环保，该装置中的多种模块可在工厂大批量制作生产，整体装置加大了污水接触率，装置设备占地面积小，能够充分利用空间，大幅度的降低了施工和生产成本，无二次污染现象的产生。（发明人金禹汐）
