申请日2020.06.10
公开(公告)日2020.07.31
IPC分类号C02F9/04
摘要
本发明公开了一种废水酸碱中和处理装置，包括箱体，所述箱体内腔靠近底部处固定连接有支撑板，所述支撑板顶部固定连接有两个弹簧，两个所述弹簧为左右设置，两个所述弹簧顶部共同固定连接有中和箱，所述中和箱内腔设有框体，所述框体内腔固定连接有过滤网，所述框体左右两侧均设有滑动机构，所述中和箱左侧靠近底部处插接有连接管，所述连接管上安装有阀门，所述连接管左端固定连接有酸碱度检测仪，所述中和箱底部插接有出水管，所述出水管上安装有阀门，所述箱体顶部靠近左侧处固定连接有中和试剂放置箱，通过过滤网的设置，使得废水中的残渣能够被过滤网隔绝，从而使得装置能更好的进行工作。
权利要求书

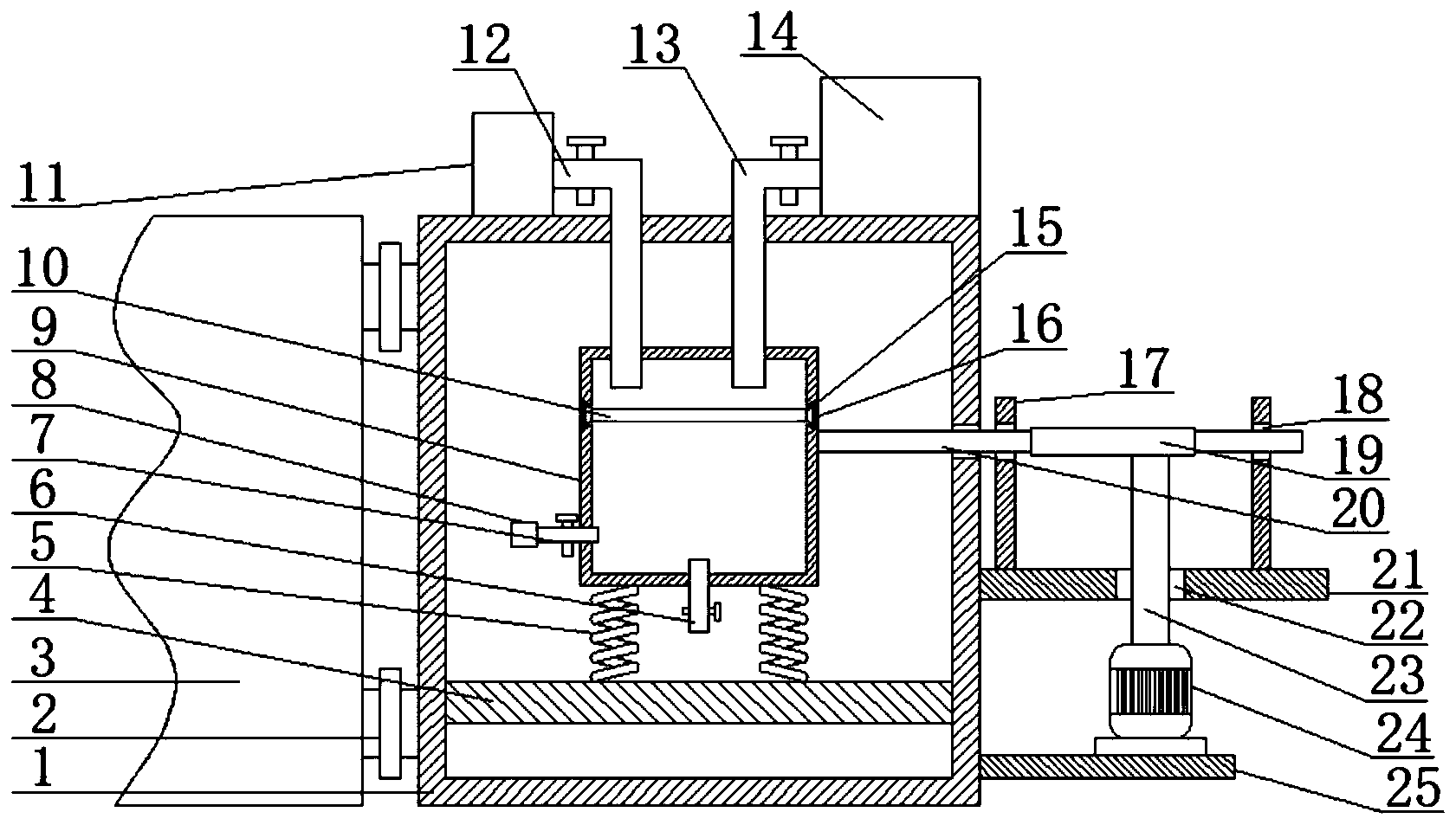

1.一种废水酸碱中和处理装置，包括箱体(1)，其特征在于：所述箱体(1)内腔靠近底部处固定连接有支撑板(4)，所述支撑板(4)顶部固定连接有两个弹簧(5)，两个所述弹簧(5)为左右设置，两个所述弹簧(5)顶部共同固定连接有中和箱(9)，所述中和箱(9)内腔设有框体(10)，所述框体(10)内腔固定连接有过滤网(26)，所述框体(10)左右两侧均设有滑动机构，所述中和箱(9)左侧靠近底部处插接有连接管(7)，所述连接管(7)上安装有阀门，所述连接管(7)左端固定连接有酸碱度检测仪(8)，所述中和箱(9)底部插接有出水管(6)，所述出水管(6)上安装有阀门，所述箱体(1)顶部靠近左侧处固定连接有中和试剂放置箱(11)，所述中和试剂放置箱(11)右侧插接有第一软管(12)，所述箱体(1)顶部靠近右侧处固定连接有废水储存箱(14)，所述废水储存箱(14)左侧插接有第二软管(13)，所述第一软管(12)和第二软管(13)上均安装有阀门，且所述第一软管(12)和第二软管(13)底端均贯穿箱体(1)顶部和中和箱(9)顶部，所述箱体(1)右侧靠近底部处固定连接有垫板(25)，所述垫板(25)顶部固定连接有电机(24)，所述电机(24)顶部设有横板(21)，所述横板(21)与箱体(1)固定连接，所述横板(21)上固定连接有轴承(22)，所述横板(21)顶部设有转轴(23)，所述转轴(23)底端贯穿轴承(22)，并与电机(24)动力输出端固定连接，所述转轴(23)顶端固定连接有圆盘(27)，所述圆盘(27)外侧边缘套设有壳体(19)，所述壳体(19)左右两侧均固定连接有移动杆(20)，所述壳体(19)左右两侧均设有限位机构，所述箱体(1)右侧开设有开槽，位于左侧的所述移动杆(20)左端贯穿开槽，并与中和箱(9)侧壁固定连接。
2.根据权利要求1所述的一种废水酸碱中和处理装置，其特征在于：所述箱体(1)左侧设有单开门(3)，所述箱体(1)与单开门(3)之间设有两个合页(2)，两个所述合页(2)为上下设置，所述箱体(1)与单开门(3)之间通过合页(2)活动连接。
3.根据权利要求1所述的一种废水酸碱中和处理装置，其特征在于：所述滑动机构包括滑块(15)，所述滑块(15)与框体(10)固定连接，所述中和箱(9)内腔侧壁上开设有滑槽(16)，所述滑块(15)活动连接在滑槽(16)内腔。
4.根据权利要求1所述的一种废水酸碱中和处理装置，其特征在于：所述电机(24)底部固定连接有软垫，所述软垫固定连接在垫板(25)顶部。
5.根据权利要求1所述的一种废水酸碱中和处理装置，其特征在于：位于左侧的所述移动杆(20)长度大于位于右侧的移动杆(20)。
6.根据权利要求1所述的一种废水酸碱中和处理装置，其特征在于：所述限位机构包括限位板(17)，所述限位板(17)上开设有穿孔(18)，所述移动杆(20)远离框体(10)的一端贯穿相邻的穿孔(18)。
7.根据权利要求1所述的一种废水酸碱中和处理装置，其特征在于：所述滑槽(16)内腔设有抛光面。
8.根据权利要求1-7任一项所述的一种废水酸碱中和处理装置及其使用方法，其特征在于，包括以下方法：
S1：首先在使用时通过阀门和第二软管(13)将废水储存箱(14)内的废水导入中和箱(9)内腔;
S2：然后通过过滤网(26)将废水中的残渣过滤，中和箱(9)内腔的废水高度保持在低于过滤网(26)的高度，再通过第一软管(12)和阀门将中和试剂放置箱(11)内的中和试剂导入中和箱(9)，对废水的酸碱性进行中和;
S3：最后通过阀门将中和后的废水与酸碱度检测仪(8)接触，进行酸碱度的检测，在通过滑块(15)和滑槽(16)将过滤网(26)取出，并对其进行清理。
说明书
一种废水酸碱中和处理装置及其使用方法
技术领域
本发明涉及废水技术领域，具体为一种废水酸碱中和处理装置及其使用方法。
背景技术
废水中和处理法是废水化学处理法之一种，是利用中和作用处理废水，使之净化的方法，而在废水中和过程中，就需要用到酸碱中和处理装置，而现有的酸碱中和处理装置在使用过程中，往往都是直接将废水与中和试剂放置在一起，不对齐进行充分混合，便直接对其进行检测，这无疑使得检测结果准确性低。
发明内容
本发明解决的技术问题在于克服现有技术的混合不充分、检测结果准确性低等缺陷，提供一种废水酸碱中和处理装置及其使用方法。所述一种废水酸碱中和处理装置及其使用方法具有混合充分、检测效果准确性高等特点。
为实现上述目的，本发明提供如下技术方案：一种废水酸碱中和处理装置，包括箱体，所述箱体内腔靠近底部处固定连接有支撑板，所述支撑板顶部固定连接有两个弹簧，两个所述弹簧为左右设置，两个所述弹簧顶部共同固定连接有中和箱，所述中和箱内腔设有框体，所述框体内腔固定连接有过滤网，所述框体左右两侧均设有滑动机构，所述中和箱左侧靠近底部处插接有连接管，所述连接管上安装有阀门，所述连接管左端固定连接有酸碱度检测仪，所述中和箱底部插接有出水管，所述出水管上安装有阀门，所述箱体顶部靠近左侧处固定连接有中和试剂放置箱，所述中和试剂放置箱右侧插接有第一软管，所述箱体顶部靠近右侧处固定连接有废水储存箱，所述废水储存箱左侧插接有第二软管，所述第一软管和第二软管上均安装有阀门，且所述第一软管和第二软管底端均贯穿箱体顶部和中和箱顶部，所述箱体右侧靠近底部处固定连接有垫板，所述垫板顶部固定连接有电机，所述电机顶部设有横板，所述横板与箱体固定连接，所述横板上固定连接有轴承，所述横板顶部设有转轴，所述转轴底端贯穿轴承，并与电机动力输出端固定连接，所述转轴顶端固定连接有圆盘，所述圆盘外侧边缘套设有壳体，所述壳体左右两侧均固定连接有移动杆，所述壳体左右两侧均设有限位机构，所述箱体右侧开设有开槽，位于左侧的所述移动杆左端贯穿开槽，并与中和箱侧壁固定连接。
优选的，所述箱体左侧设有单开门，所述箱体与单开门之间设有两个合页，两个所述合页为上下设置，所述箱体与单开门之间通过合页活动连接。
优选的，所述滑动机构包括滑块，所述滑块与框体固定连接，所述中和箱内腔侧壁上开设有滑槽，所述滑块活动连接在滑槽内腔。
优选的，所述电机底部固定连接有软垫，所述软垫固定连接在垫板顶部。
优选的，位于左侧的所述移动杆长度大于位于右侧的移动杆。
优选的，所述限位机构包括限位板，所述限位板上开设有穿孔，所述移动杆远离框体的一端贯穿相邻的穿孔。
优选的，所述滑槽内腔设有抛光面。
一种废水酸碱中和处理装置及其使用方法，包括以下方法：
S1：首先在使用时通过阀门和第二软管将废水储存箱内的废水导入中和箱内腔;
S2：然后通过过滤网将废水中的残渣过滤，中和箱内腔的废水高度保持在低于过滤网的高度，再通过第一软管和阀门将中和试剂放置箱内的中和试剂导入中和箱，对废水的酸碱性进行中和;
S3：最后通过阀门将中和后的废水与酸碱度检测仪接触，进行酸碱度的检测，在通过滑块和滑槽将过滤网取出，并对其进行清理。
与现有技术相比，本发明的有益效果是：
1、本发明一种废水酸碱中和处理装置在使用时，通过中和箱的摆动设置，使得中和箱内腔的废水与中和试剂能够充分的混合在一起，从而使得混合后的液体在进行酸碱度检测时，检测结果准确性高;
2、本发明一种废水酸碱中和处理装置在使用时，通过过滤网的设置，使得废水中的残渣能够被过滤网隔绝，从而使得装置能更好的进行工作。（发明人石金扣;焦阳）
