最新的有机污水处理技术

发布时间:2020-7-11 7:11:59

  申请日20200513

  公开(公告)日20200703

  IPC分类号C02F1/40; C02F1/24; C02F101/30

  摘要:

  本发明公开了一种有机污水的处理装置,包括两个固定机构,两个所述固定机构均包括U型固定架、一号槽、连接筒、一号螺槽、螺纹抵杆、把手以及把手,两个所述U型固定架相互远离一侧侧壁的前后两端均贯穿开凿有一号槽,每个一号槽的内壁分别与连接筒的外壁贯穿相通,本发明的有益效果:本发明通过设备驱动机构中,主动轮、皮带、张紧轮以及从动轮搭配限位调节机构中双竖向连接槽、双横向连接槽、调节板、以及五号螺栓的使用,可以很好的调节拨动机构的高低,使拨动机构中的两个推刮板可以在气浮池内的高度得到调节,调节时操作方便,适用于油类以及悬浮物较多的有机污水的处理装置,可以将有机污水中较深的油类以及较多的悬浮物进行推刮处理。

  权利要求书

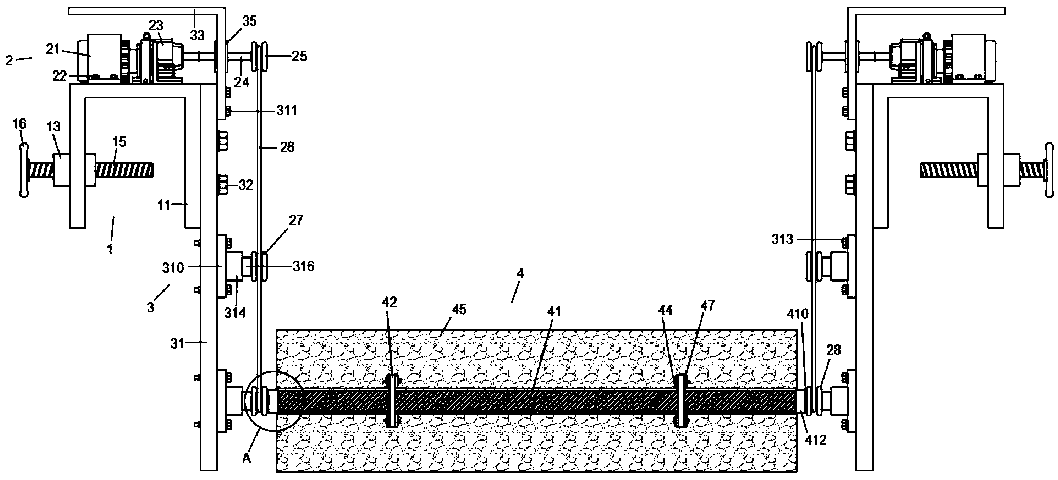

  1.一种有机污水的处理装置,其特征在于,包括两个固定机构(1),两个所述固定机构(1)均包括U型固定架(11)、一号槽(12)、连接筒(13)、一号螺槽(14)、螺纹抵杆(15)、把手(16)以及把手(16),两个所述U型固定架(11)相互远离一侧侧壁的前后两端均贯穿开凿有一号槽(12),每个一号槽(12)的内壁分别与连接筒(13)的外壁贯穿相通,每个所述连接筒(13)内壁均贯穿开凿有一号螺槽(14),每个所述连接筒(13)分别通过一号螺槽(14)与螺纹抵杆(15)的外壁螺纹连接,每个所述螺纹抵杆(15)远离U型固定架(11)和一号螺槽(14)的一端均固定有把手(16),两个所述U型固定架(11)的顶部均设置有设备驱动机构(2),且两个所述U型固定架(11)相靠近的一侧侧壁均相对设置有限位调节机构(3);

  两个所述设备驱动机构(2)均包括固定框架(21)、一号螺栓(22)、伺服电机(23)、传动杆(24)、主动轮(25)、皮带(26)、张紧轮(27)以及从动轮(28),两个所述固定框架(21)外部四角均插设有一号螺栓(22),两个所述固定框架(21)分别通过四角的一号螺栓(22)与U型固定架(11)的顶部固定连接,所述固定框架(21)的内部均固定有伺服电机(23),所述伺服电机(23)的输出端均固定有传动杆(24),两个所述传动杆(24)远离伺服电机(23)的一端固定有主动轮(25),所述主动轮(25)的外壁与皮带(26)一端的内壁套设连接,所述皮带(26)远离主动轮(25)内部的一端分别与张紧轮(27)以及从动轮(28)的外壁套设连接,两侧的所述从动轮(28)之间设置有拨动机构(4);

  两个所述限位调节机构(3)均包括限位板(31)、二号螺栓(32)、L型支撑板(33)、限位槽(34)、限位套筒(35)、一号轴承(36)、二号槽(37)、双竖向连接槽(38)、双横向连接槽(39)以及调节板(310),两个所述限位板(31)相靠近一侧侧壁的顶端均设置有L型支撑板(33),且两个所述限位板(31)分别位于L型支撑板(33)的下方插设有四个二号螺栓(32),,两个所述L型支撑板(33)相靠近一侧侧壁的底端四角均贯穿开凿有二号槽(37),每个所述二号槽(37)内均插设有四号螺栓(311),且两个所述L型支撑板(33)分别通过二号槽(37)内的四号螺栓(311)与位置相匹配的限位板(31)可拆卸连接,两个所述L型支撑板(33)相靠近一侧侧壁的顶端均贯穿开凿有限位槽(34),两个所述限位槽(34)的内壁分别与限位套筒(35)的外壁固定连接,两个所述限位套筒(35)的内壁分别与一号轴承(36)的外壁固定连接,两个所述一号轴承(36)的内壁分别与传动杆(24)的外壁穿插后固定连接,两个所述限位板(31)位于二号螺栓(32)下方的前端分别贯穿开凿有双竖向连接槽(38),且两个所述限位板(31)的位于二号螺栓(32)下方的后端分别贯穿开凿有双横向连接槽(39),两个所述限位板(31)相靠近一侧侧壁分别位于双竖向连接槽(38)和双横向连接槽(39)上设置有调节板(310),每个所述调节板(310)的侧壁四角均贯穿开凿有三号槽(312),每个所述调节板(310)分别位于三号槽(312)内插设有五号螺栓(313),每个所述调节板(310)远离限位板(31)的一侧侧壁分别固定有固定套筒(314),每个所述固定套筒(314)的内壁分别与二号轴承(315)的外壁固定连接,每个所述双横向连接槽(39)的内壁分别与连接杆(316)一端的外壁固定连接,位于所述双竖向连接槽(38)一侧的连接杆(316)远离固定套筒(314)的一端分别与从动轮(28)的一端固定连接,位于所述双横向连接槽(39)一侧的连接杆(316)远离固定套筒(314)的一端分别与张紧轮(27)的一端固定连接;

  所述拨动机构(4)包括拨动轴杆(41)、连接板(42)、四号槽(43)、六号螺栓(44)、推刮板(45)、插口(46)、衔接板(47)、五号槽(48)、二号螺槽(49)、衔接杆(410)、外螺纹块(411)以及密封套(412),所述拨动轴杆(41)外壁均两端均固定有连接板(42),两个所述连接板(42)的侧壁四角均贯穿开凿有四号槽(43),且两个所述连接板(42)均位于四号槽(43)内插设有六号螺栓(44),所述拨动轴杆(41)的顶部与底部均设置有推刮板(45),两个所述推刮板(45)相靠近一侧的两端均贯穿开凿有插口(46),且两个所述推刮板(45)均位于插口(46)前后两端的两侧固定有衔接板(47),每个所述衔接板(47)的侧壁均贯穿开凿有五号槽(48),两个所述推刮板(45)分别通过插口(46)与连接板(42)顶部与底端穿插连接,两个所述连接板(42)侧壁的四个四号槽(43)分别与两个推刮板(45)上位置相匹配衔接板(47)的五号槽(48)位置以及尺寸一一相匹配,且两个所述连接板(42)分别通过六号螺栓(44)与衔接板(47)可拆卸连接,所述拨动轴杆(41)的两端均设置有衔接杆(410),两个所述衔接杆(410)靠近拨动轴杆(41)的一端均固定有外螺纹块(411),两个所述外螺纹块(411)远离衔接杆(410)的一端分别与拨动轴杆(41)两端的二号螺槽(49)螺纹连接,两个所述衔接杆(410)靠近外螺纹块(411)一端的外壁分别与密封套(412)一端的内壁套设连接。

  2.根据权利要求1所述的一种有机污水的处理装置,其特征在于:其中一个所述调节板(310)两侧顶端与底端的三号槽(312)的位置以及尺寸分别与双竖向连接槽(38)的位置以及尺寸一一相匹配,且另一个所述调节板(310)两侧顶端与底端的三号槽(312)的位置以及尺寸分别与双横向连接槽(39)的位置以及尺寸一一相匹配,每个所述调节板(310)分别分别通过三号槽(312)内的五号螺栓(313)与限位板(31)上的双竖向连接槽(38)以及双横向连接槽(39)可拆卸连接。

  3.根据权利要求1所述的一种有机污水的处理装置,其特征在于:两个所述从动轮(28)分别与衔接杆(410)远离外螺纹块(411)的一端固定连接。

  4.根据权利要求1所述的一种有机污水的处理装置,其特征在于:两个所述推刮板(45)两端之间的距离与拨动轴杆(41)两端之间的距离相匹配。

  5.根据权利要求1所述的一种有机污水的处理装置,其特征在于:每个所述螺纹抵杆(15)两端之间的距离大于连接筒(13)内壁靠近把手(16)的一端至U型固定架(11)远离把手(16)一侧内壁之间的距离。

  6.根据权利要求1所述的一种有机污水的处理装置,其特征在于:两个所述固定框架(21)分别通过四角的一号螺栓(22)与位置相匹配的U型固定架(11)顶部可拆卸连接。

  7.根据权利要求1所述的一种有机污水的处理装置,其特征在于:两个所述限位板(31)分别通过四个二号螺栓(32)与位置相匹配的U型固定架(11)相靠近一侧侧壁可拆卸连接。

  8.根据权利要求1所述的一种有机污水的处理装置,其特征在于:每个所述的内径尺寸分别与连接板(42)的外径尺寸相匹配。

  9.根据权利要求1所述的一种有机污水的处理装置,其特征在于:两个所述密封套(412)远离衔接杆(410)一端的内壁分别与拨动轴杆(41)一端的外壁套设连接,两个所述密封套(412)的内径尺寸分别与衔接杆(410)以及拨动轴杆(41)的外径尺寸相匹配。

  说明书

  一种有机污水的处理装置

  技术领域:

  本发明属于污水处理技术领域,特别涉及一种有机污水的处理装置。

  背景技术:

  在预处理阶段,有机废水混凝反应槽,依次在反应槽内加入PAC和PAM混凝后进入溶气系统的气浮池前端,溶气系统中的纳米级微气泡将水中的油类及悬浮物带至水面,通过推渣用的刮渣装置将浮渣去除,去除浮渣后的废水,进入后端的清水箱,而气浮内部保持在微正压状态,以此来保证系统的密闭运行,而溶气系统可采用惰性气体作为气源。

  且在现有的技术中,推渣装置只能固定在气浮池内的一定的高度,若污水的中油类以及悬浮物较多,较深处的油类以及悬浮物进行推刮,造成处理效果变差的问题;且在推刮油类和悬浮物时,推刮板上很容易出现残留油类和以及挂住悬浮物的情况,且现有的有机污水处理在气浮池内用的推渣装置不方便拆卸清洗,导致推刮板长期处于一种非整洁的的情况下进行刮杂,从而造成有机污水不能非常有效的得到处理的问题。

  发明内容:

  本发明的目的就在于为了解决上述问题而提供。

  为了解决上述问题,本发明提供了一个技术方案:

  一种有机污水的处理装置,包括两个固定机构,两个所述固定机构均包括U型固定架、一号槽、连接筒、一号螺槽、螺纹抵杆、把手以及把手,两个所述U型固定架相互远离一侧侧壁的前后两端均贯穿开凿有一号槽,每个一号槽的内壁分别与连接筒的外壁贯穿相通,每个所述连接筒内壁均贯穿开凿有一号螺槽,每个所述连接筒分别通过一号螺槽与螺纹抵杆的外壁螺纹连接,每个所述螺纹抵杆远离U型固定架和一号螺槽的一端均固定有把手,两个所述U型固定架的顶部均设置有设备驱动机构,且两个所述U型固定架相靠近的一侧侧壁均相对设置有限位调节机构;

  两个所述设备驱动机构均包括固定框架、一号螺栓、伺服电机、传动杆、主动轮、皮带、张紧轮以及从动轮,两个所述固定框架外部四角均插设有一号螺栓,两个所述固定框架分别通过四角的一号螺栓与U型固定架的顶部固定连接,所述固定框架的内部均固定有伺服电机,所述伺服电机的输出端均固定有传动杆,两个所述传动杆远离伺服电机的一端固定有主动轮,所述主动轮的外壁与皮带一端的内壁套设连接,所述皮带远离主动轮内部的一端分别与张紧轮以及从动轮的外壁套设连接,两侧的所述从动轮之间设置有拨动机构;

  两个所述限位调节机构均包括限位板、二号螺栓、L型支撑板、限位槽、限位套筒、一号轴承、二号槽、双竖向连接槽、双横向连接槽以及调节板,两个所述限位板相靠近一侧侧壁的顶端均设置有L型支撑板,且两个所述限位板分别位于L型支撑板的下方插设有四个二号螺栓,,两个所述L型支撑板相靠近一侧侧壁的底端四角均贯穿开凿有二号槽,每个所述二号槽内均插设有四号螺栓,且两个所述L型支撑板分别通过二号槽内的四号螺栓与位置相匹配的限位板可拆卸连接,两个所述L型支撑板相靠近一侧侧壁的顶端均贯穿开凿有限位槽,两个所述限位槽的内壁分别与限位套筒的外壁固定连接,两个所述限位套筒的内壁分别与一号轴承的外壁固定连接,两个所述一号轴承的内壁分别与传动杆的外壁穿插后固定连接,两个所述限位板位于二号螺栓下方的前端分别贯穿开凿有双竖向连接槽,且两个所述限位板的位于二号螺栓下方的后端分别贯穿开凿有双横向连接槽,两个所述限位板相靠近一侧侧壁分别位于双竖向连接槽和双横向连接槽上设置有调节板,每个所述调节板的侧壁四角均贯穿开凿有三号槽,每个所述调节板分别位于三号槽内插设有五号螺栓,每个所述调节板远离限位板的一侧侧壁分别固定有固定套筒,每个所述固定套筒的内壁分别与二号轴承的外壁固定连接,每个所述双横向连接槽的内壁分别与连接杆一端的外壁固定连接,位于所述双竖向连接槽一侧的连接杆远离固定套筒的一端分别与从动轮的一端固定连接,位于所述双横向连接槽一侧的连接杆远离固定套筒的一端分别与张紧轮的一端固定连接;

  所述拨动机构包括拨动轴杆、连接板、四号槽、六号螺栓、推刮板、插口、衔接板、五号槽、二号螺槽、衔接杆、外螺纹块以及密封套,所述拨动轴杆外壁均两端均固定有连接板,两个所述连接板的侧壁四角均贯穿开凿有四号槽,且两个所述连接板均位于四号槽内插设有六号螺栓,所述拨动轴杆的顶部与底部均设置有推刮板,两个所述推刮板相靠近一侧的两端均贯穿开凿有插口,且两个所述推刮板均位于插口前后两端的两侧固定有衔接板,每个所述衔接板的侧壁均贯穿开凿有五号槽,两个所述推刮板分别通过插口与连接板顶部与底端穿插连接,两个所述连接板侧壁的四个四号槽分别与两个推刮板上位置相匹配衔接板的五号槽位置以及尺寸一一相匹配,且两个所述连接板分别通过六号螺栓与衔接板可拆卸连接,所述拨动轴杆的两端均设置有衔接杆,两个所述衔接杆靠近拨动轴杆的一端均固定有外螺纹块,两个所述外螺纹块远离衔接杆的一端分别与拨动轴杆两端的二号螺槽螺纹连接,两个所述衔接杆靠近外螺纹块一端的外壁分别与密封套一端的内壁套设连接。

  作为优选,其中一个所述调节板两侧顶端与底端的三号槽的位置以及尺寸分别与双竖向连接槽的位置以及尺寸一一相匹配,且另一个所述调节板两侧顶端与底端的三号槽的位置以及尺寸分别与双横向连接槽的位置以及尺寸一一相匹配,每个所述调节板分别分别通过三号槽内的五号螺栓与限位板上的双竖向连接槽以及双横向连接槽可拆卸连接。

  作为优选,两个所述从动轮分别与衔接杆远离外螺纹块的一端固定连接。

  作为优选,两个所述推刮板两端之间的距离与拨动轴杆两端之间的距离相匹配。

  作为优选,每个所述螺纹抵杆两端之间的距离大于连接筒内壁靠近把手的一端至U型固定架远离把手一侧内壁之间的距离。

  作为优选,两个所述固定框架分别通过四角的一号螺栓与位置相匹配的U型固定架顶部可拆卸连接。

  作为优选,两个所述限位板分别通过四个二号螺栓与位置相匹配的U型固定架相靠近一侧侧壁可拆卸连接。

  作为优选,每个所述的内径尺寸分别与连接板的外径尺寸相匹配

  作为优选,两个所述密封套远离衔接杆一端的内壁分别与拨动轴杆一端的外壁套设连接,两个所述密封套的内径尺寸分别与衔接杆以及拨动轴杆的外径尺寸相匹配。

  本发明的有益效果:

  1)、本发明通过设备驱动机构中,主动轮、皮带、张紧轮以及从动轮搭配限位调节机构中双竖向连接槽、双横向连接槽、调节板、以及五号螺栓的使用,可以很好的调节拨动机构的高低,使拨动机构中的两个推刮板可以在气浮池内的高度得到调节,调节时操作方便,适用于油类以及悬浮物较多的有机污水的处理装置,可以将有机污水中较深的油类以及较多的悬浮物进行推刮处理。

  2)、本发明位于拨动机构中的拨动轴杆通过连接板上的四号槽与推刮板上衔接板的五号槽的尺寸以及位置一一相匹配,并通过六号螺栓的可拆卸连接,使得两个推刮板可以和拨动轴杆拆卸;且需要整体清洗时,拨动轴杆通过两端的二号螺槽与衔接杆一端的外螺纹块螺纹连接,使得拨动轴杆可以与两端的外螺纹块进行拆卸,且设有的密封条可以保护拨动轴杆与衔接杆之间的衔接处,避免油类灌入期内,影响拆卸的问题,通过以上,可以将发本发明的拨动机构的拨动轴杆以及推刮板进行拆卸,可以对其表面的油类以及悬浮物进行清理,使其避免粘黏油类以及悬挂悬浮物,从而造成影响有机污水处理的问题。

  3)、本发明通过固定机构的U型固定架、连接筒、一号螺槽、螺纹抵杆以及把手的打配合使用,可以很好的将本装置限位在气浮池内,其拆卸方便,可以在本装置整体清洗时,达到快速拆卸的效果。(发明人初丽萍;张力)
