申请日20200526
公开(公告)日20200703
IPC分类号C02F9/00; B01D36/02; B01D33/15; B01D33/54; B01F7/16; B01F5/02; B01F15/00
摘要：
一种具有废料分离功能的医疗污水消毒净化装置，包括箱体，箱体后侧的中间开设圆形透槽，圆形透槽的内周通过轴承转动连接转动板的外周，转动板的前侧固定连接同轴的横轴的后端，横轴的前端与箱体对应的内壁转动连接，横轴的外周均匀铰接连接数个网板的一侧，网板的另一侧分别固定安装刮板。本发明结构简单，构思巧妙，利用网板进行初级过滤，利用细过滤孔进行高级过滤，使过滤分层次进行，能够加快过滤效率，并利用网板的转动的惯性与自身重力使初级过滤出的杂质甩出，并利用震动将网板孔内的杂质震落，同时利用刮板将细过滤孔外过滤的杂质刮掉，保持细过滤孔的有效过滤，进一步增加过滤效率，能够满足市场需求，适合推广。
权利要求书

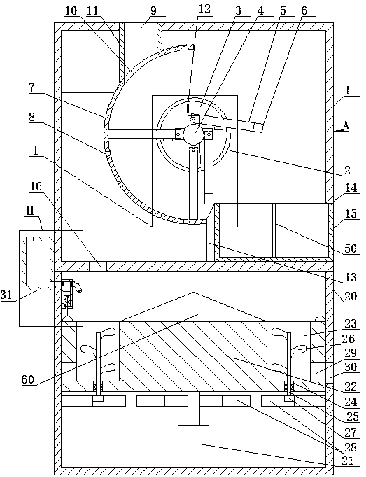

1.一种具有废料分离功能的医疗污水消毒净化装置，其特征在于：包括箱体(1)，箱体(1)后侧的中间开设圆形透槽(2)，圆形透槽(2)的内周通过轴承转动连接转动板(3)的外周，转动板(3)的前侧固定连接同轴的横轴(4)的后端，横轴(4)的前端与箱体(1)对应的内壁转动连接，横轴(4)的外周均匀铰接连接数个网板(5)的一侧，网板(5)的另一侧分别固定安装刮板(6)，横轴(4)的左侧设有同轴的半圆板(7)，半圆板(7)的前后侧分别与箱体(1)对应的内壁固定连接，半圆板(7)左侧的下部均匀开设数个细过滤孔(8)，半圆板(7)左侧的上部、箱体(1)顶侧的左侧依次开设第一投料口(9)、第二投料口(10)，第一投料口(9)与第二投料口(10)通过投料管(11)相连接，转动板(3)的前侧对应网板(5)分别固定安装挡板(12)，挡板(12)能够分别与对应的网板(5)的一侧接触配合;半圆板(7)右侧的下端固定连接隔板(13)左侧的上部，隔板(13)的上端高于半圆板(7)的底部，隔板(13)的底侧、前后侧分别与箱体(1)对应的内壁固定连接，箱体(1)右侧的下端开设矩形透槽(14)，矩形透槽(14)内活动安装顶侧开口的插盒(15)，插盒(15)能够在矩形透槽(14)内左右移动，箱体(1)底侧的左侧开设排水孔(16)，转动板(3)后侧的中间通过单向轴承转动连接第一电机(17)转轴的前端，第一电机(17)与箱体(1)固定连接，箱体(1)的底侧设有消毒装置。
2.根据权利要求1所述的一种具有废料分离功能的医疗污水消毒净化装置，其特征在于：所述的消毒装置包括圆形箱体(20)，箱体(1)的底侧固定连接圆形箱体(20)的顶侧，箱体(1)与圆形箱体(20)通过排水孔(16)相连通，圆形箱体(20)底部的中间固定安装第二电机(21)，第二电机(21)转轴的上端固定安装转动盘(22)，转动盘(22)的外周与圆形盒体(20)的内周滑动接触配合，转动盘(22)的顶侧均匀开设数个圆形凹槽(23)，圆形凹槽(23)能够分别与排水孔(16)中心线共线，圆形凹槽(23)的底侧分别开设通孔(24)，通孔(24)内分别通过轴承转动安装竖轴(25)，竖轴(25)与转动盘(22)分别通过套装于竖轴(25)外周的扭簧相连接，竖轴(25)外周的上部分别固定安装数个搅拌叶(26)，竖轴(25)的下端分别固定安装齿轮(27)，圆形盒体(20)内壁的后侧固定安装数个间隔分布的弧形齿条(28)，弧形齿条(28)所在圆与圆形盒体(20)同轴，齿轮(27)能够分别与弧形齿条(28)啮合配合，圆形凹槽(23)背离转动盘(22)轴线一侧的下端分别开设排水口(29)，圆形箱体(20)的右侧对应排水口(29)开设排水通孔(30)，圆形盒体(20)上部的一侧设有消毒剂添加装置。
3.根据权利要求2所述的一种具有废料分离功能的医疗污水消毒净化装置，其特征在于：所述的消毒剂添加装置包括消毒剂盒(31)，圆形箱体(20)左侧的上端固定安装消毒剂盒(31)，圆形箱体(20)左侧内壁的上端固定安装竖管(32)，竖管(32)的上端封闭，消毒剂盒(31)右侧内壁的下端开设穿透圆形箱体(20)并与竖管(32)内部相连通的通水孔(33)，竖管(32)内壁右侧的上端开设喷水孔(34)，喷水孔(34)与通水孔(33)内分别固定安装单向阀(35)，竖管(32)内活动安装活塞(36)，活塞(36)的外周与竖管(32)的内周滑动接触配合，活塞(36)的底侧固定连接活塞杆(38)，活塞杆(38)的下端穿过竖管(32)底侧的预留孔，且活塞杆(38)仅能够在预留孔内上下移动，转动盘(22)的顶侧对应圆形凹槽(23)分别固定安装半球凸块(39)，活塞杆(38)的下端能够分别沿半球凸块(39)的顶侧滑动，活塞杆(38)的外周套装弹簧(40)，活塞(36)与竖管(32)分别固定连接弹簧(40)对应的一端。
4.根据权利要求3所述的一种具有废料分离功能的医疗污水消毒净化装置，其特征在于：所述的喷水孔(34)的右侧固定安装喷头(37)，喷头(37)斜向下朝向圆形凹槽(23)。
5.根据权利要求1所述的一种具有废料分离功能的医疗污水消毒净化装置，其特征在于：所述的插盒(15)的中部设有竖向隔板(50)。
6.根据权利要求2所述的一种具有废料分离功能的医疗污水消毒净化装置，其特征在于：所述的转动盘(22)顶侧的中间固定安装锥形块(60)。
说明书
一种具有废料分离功能的医疗污水消毒净化装置
技术领域
本发明属于医疗设备技术领域，具体地说是一种具有废料分离功能的医疗污水消毒净化装置。
背景技术
目前，针对医疗污水的处理，通常由过滤设备滤除污水中的杂质或医疗废料，然后
对污水进一步的过滤处理，需要用到滤网、初效过滤器、高效过滤器等多种设备逐一处理，最后输入消毒罐或消毒池内消毒处理，结构复杂，且过滤网需要及时清理，单独的清理装置进一步增加了医疗污水处理装置结构的复杂性，同时对于粘附在过滤网上的杂质清理较为繁琐，无法满足实际需求，故，我们发明了一种具有废料分离功能的医疗污水消毒净化装置。
发明内容
本发明提供一种具有废料分离功能的医疗污水消毒净化装置，用以解决现有技术中的缺陷。
本发明通过以下技术方案予以实现：
一种具有废料分离功能的医疗污水消毒净化装置，包括箱体，箱体后侧的中间开设圆形透槽，圆形透槽的内周通过轴承转动连接转动板的外周，转动板的前侧固定连接同轴的横轴的后端，横轴的前端与箱体对应的内壁转动连接，横轴的外周均匀铰接连接数个网板的一侧，网板的另一侧分别固定安装刮板，横轴的左侧设有同轴的半圆板，半圆板的前后侧分别与箱体对应的内壁固定连接，半圆板左侧的下部均匀开设数个细过滤孔，半圆板左侧的上部、箱体顶侧的左侧依次开设第一投料口、第二投料口，第一投料口与第二投料口通过投料管相连接，转动板的前侧对应网板分别固定安装挡板，挡板能够分别与对应的网板的一侧接触配合;半圆板右侧的下端固定连接隔板左侧的上部，隔板的上端高于半圆板的底部，隔板的底侧、前后侧分别与箱体对应的内壁固定连接，箱体右侧的下端开设矩形透槽，矩形透槽内活动安装顶侧开口的插盒，插盒能够在矩形透槽内左右移动，箱体底侧的左侧开设排水孔，转动板后侧的中间通过单向轴承转动连接第一电机转轴的前端，第一电机与箱体固定连接，箱体1的底侧设有消毒装置。
如上所述的一种具有废料分离功能的医疗污水消毒净化装置，所述的消毒装置包括圆形箱体，箱体的底侧固定连接圆形箱体的顶侧，箱体与圆形箱体通过排水孔相连通，圆形箱体底部的中间固定安装第二电机，第二电机转轴的上端固定安装转动盘，转动盘的外周与圆形盒体的内周滑动接触配合，转动盘的顶侧均匀开设数个圆形凹槽，圆形凹槽能够分别与排水孔中心线共线，圆形凹槽的底侧分别开设通孔，通孔内分别通过轴承转动安装竖轴，竖轴与转动盘分别通过套装于竖轴外周的扭簧相连接，竖轴外周的上部分别固定安装数个搅拌叶，竖轴的下端分别固定安装齿轮，圆形盒体内壁的后侧固定安装数个间隔分布的弧形齿条，弧形齿条所在圆与圆形盒体同轴，齿轮能够分别与弧形齿条啮合配合，圆形凹槽背离转动盘轴线一侧的下端分别开设排水口，圆形箱体的右侧对应排水口开设排水通孔，圆形盒体上部的一侧设有消毒剂添加装置。
如上所述的一种具有废料分离功能的医疗污水消毒净化装置，所述的消毒剂添加装置包括消毒剂盒，圆形箱体左侧的上端固定安装消毒剂盒，圆形箱体左侧内壁的上端固定安装竖管，竖管的上端封闭，消毒剂盒右侧内壁的下端开设穿透圆形箱体并与竖管内部相连通的通水孔，竖管内壁右侧的上端开设喷水孔，喷水孔与通水孔内分别固定安装单向阀，竖管内活动安装活塞，活塞的外周与竖管的内周滑动接触配合，活塞的底侧固定连接活塞杆，活塞杆的下端穿过竖管底侧的预留孔，且活塞杆仅能够在预留孔内上下移动，转动盘的顶侧对应圆形凹槽分别固定安装半球凸块，活塞杆的下端能够分别沿半球凸块的顶侧滑动，活塞杆的外周套装弹簧，活塞与竖管分别固定连接弹簧对应的一端。
如上所述的一种具有废料分离功能的医疗污水消毒净化装置，所述的喷水孔的右侧固定安装喷头，喷头斜向下朝向圆形凹槽。
如上所述的一种具有废料分离功能的医疗污水消毒净化装置，所述的插盒的中部设有竖向隔板。
如上所述的一种具有废料分离功能的医疗污水消毒净化装置，所述的转动盘顶侧的中间固定安装锥形块。
本发明的优点是：本发明结构简单，构思巧妙，利用网板进行初级过滤，利用细过滤孔进行高级过滤，使过滤分层次进行，能够加快过滤效率，并利用网板的转动的惯性与自身重力使初级过滤出的杂质甩出，并利用震动将网板孔内的杂质震落，同时利用刮板将细过滤孔外过滤的杂质刮掉，保持细过滤孔的有效过滤，进一步增加过滤效率，能够满足市场需求，适合推广。使用本发明时，将医疗污水倒入第一投料口内，医疗污水通过投料管第二投料口进入半圆板内，并落在位于第二投料口下方的网板的顶侧，网板对污水进行第一次缓冲，避免污水快速冲击流向半圆板，从而减小污水沿半圆板流动的惯性，细过滤孔能够增加半圆板对污水的摩擦阻力，进一步减小污水沿半圆板流动的惯性，少量的污水流到挡板左侧的上端并不会产生较大的冲击，即使产生迸溅，较少污水迸溅进入插盒内影响较小，医疗污水内体积较大的杂质被过滤在网板的顶侧，污水与体积较小的杂质通过网板的网孔落到半圆板内侧的下部，并通过细过滤孔过滤后进入箱体底部的左侧，并通过排水孔排出箱体，过滤出的体积较小的杂质留在半圆板右侧的下部，同时给第一电机通电，第一电机的转轴带动转动板、横轴顺时针转动，转动板通过左侧与下侧的挡板推动对应的左侧与下侧的网板随横轴转动，此时左侧与下侧的网板与横轴的轴线垂直，此时位于左侧与下侧的网板另一侧的刮板与半圆板的内侧滑动接触配合，从而能够将体积较小的杂质刮掉，随左侧的网板向上转动，左侧的网板顶侧体积较大的杂质沿网板向右滚动，并落入插盒内，当左侧的网板转动至竖直，网板在转动惯性与重力的作用下沿网板与横轴之间的铰接轴自转转动，且自转转动相较于横轴转动速度更快，网板对另一侧相邻的挡板此时撞击形成震动，能够将粘附或堵塞在网孔内的杂质震落，实现对网板的清理，同时网板对挡板产生的冲击能够增加横轴转动的惯性，使左侧的网板顺时针转动更加省力，减小第一电机的转轴转动阻力;当网板对挡板产生冲击力时，横轴、转动板进行短暂的加速，然后减速，由于转动板与第一电机的转轴通过单向轴承转动连接，转动板突然加速时并不会对电机形成冲击，从而保护第一电机。（发明人：代春龙;魏明勇）
