申请日20200601
公开(公告)日20200703
IPC分类号F25B30/06; F25B39/00; F28D9/00; F28D7/10; C02F9/10
摘要：
本实用新型涉及一种洗浴中心水源热泵系统，属于热泵技术领域，包括污水池、净水池和热泵机构，所述污水池与净水池之间安装过滤器，所述热泵机构包括压缩机和至少两个机组，所述机组并联后与压缩机串联，每个机组均包括与压缩机串联流通制冷剂的蒸发器和冷凝器，且各个机组的蒸发器之间通过水路首尾串联连通，各个机组的冷凝器之间通过水路首尾串联连通，串联后蒸发器的进水口通过水路与井水供应口连通，串联后冷凝器的进水口与进水供应口连通，串联后冷凝器的出水口连通热水池，串联后蒸发器的水流方向与串联后冷凝器的水流方向相反，用以解决现有技术中的热泵系统热泵效率低的技术问题。
权利要求书
1.一种洗浴中心水源热泵系统，其特征在于：包括污水池、净水池和热泵机构，所述污水池与净水池之间安装过滤器，所述热泵机构包括压缩机和至少两个机组，所述机组并联后与压缩机串联，每个机组均包括与压缩机串联流通制冷剂的蒸发器和冷凝器，且各个机组的蒸发器之间通过水路首尾串联连通，各个机组的冷凝器之间通过水路首尾串联连通，串联后蒸发器的进水口通过水路与井水供应口连通，串联后冷凝器的进水口与进水供应口连通，串联后冷凝器的出水口连通热水池，串联后蒸发器的水流方向与串联后冷凝器的水流方向相反。
2.根据权利要求1所述的一种洗浴中心水源热泵系统，其特征在于：所述机组数量为五个，分别为一级机组、二级机组、三级机组、四级机组和五级机组，所述一级机组内设置一级蒸发器和一级冷凝器，所述二级机组内设置二级蒸发器和二级冷凝器，所述三级机组内设置三级蒸发器和三级冷凝器，所述四级机组内设置四级蒸发器和四级冷凝器，所述五级机组内设置五级蒸发器和五级冷凝器，井水供应口的水流方向有两路，一路依次流经一级蒸发器、二级蒸发器、三级蒸发器、四级蒸发器和五级蒸发器后流出，另一路依次流经五级冷凝器、四级冷凝器、三级冷凝器、二级冷凝器和一级冷凝器后流入热水池。
3.根据权利要求1所述的一种洗浴中心水源热泵系统，其特征在于：所述净水池外部设置保温层。
4.根据权利要求2所述的一种洗浴中心水源热泵系统，其特征在于：还包括换热器，所述换热器包括两路水路，一路串联在井水供应口与五级冷凝器的进水口之间，另一路串联在净水池的出水口与一级蒸发器的进水口之间。
5.根据权利要求4所述的一种洗浴中心水源热泵系统，其特征在于：所述二级冷凝器的出水口与热水池通过水路连通，所述二级冷凝器的出水口和一级冷凝器的进水口之间设置阀门，所述净水池的出水口与换热器之间串联设置并联阀组。
6.根据权利要求1所述的一种洗浴中心水源热泵系统，其特征在于：所述热水池安装温度计。
7.根据权利要求4所述的一种洗浴中心水源热泵系统，其特征在于：所述换热器采用板式换热器或套管换热器。
说明书
一种洗浴中心水源热泵系统
技术领域
本实用新型涉及一种洗浴中心水源热泵系统，属于热泵技术领域。
背景技术
洗浴中心是以提供沐浴为服务主体的场所，其中沐浴用的热水加热方式主要采用锅炉，锅炉加热主要是采用燃煤、燃油、燃气或者电力，而以上两种方式耗能均很大，不仅容易产生污染气体而污染空气，还存在漏油漏气漏电的安全隐患，同时也制约生产效率的提高。现有技术中存在采用热泵系统进行洗浴中心的热水供应，但是仍然存在热泵效率低，能源浪费的现象。
实用新型内容
本实用新型针对现有技术存在的不足，提供一种洗浴中心水源热泵系统，用以解决现有技术中的热泵系统热泵效率低的技术问题。
本实用新型解决上述技术问题的技术方案如下：一种洗浴中心水源热泵系统，包括污水池、净水池和热泵机构，所述污水池与净水池之间安装过滤器，所述热泵机构包括压缩机和至少两个机组，所述机组并联后与压缩机串联，每个机组均包括与压缩机串联流通制冷剂的蒸发器和冷凝器，且各个机组的蒸发器之间通过水路首尾串联连通，各个机组的冷凝器之间通过水路首尾串联连通，串联后蒸发器的进水口通过水路与井水供应口连通，串联后冷凝器的进水口与进水供应口连通，串联后冷凝器的出水口连通热水池，串联后蒸发器的水流方向与串联后冷凝器的水流方向相反。
在上述技术方案的基础上，本实用新型还可以做如下改进。

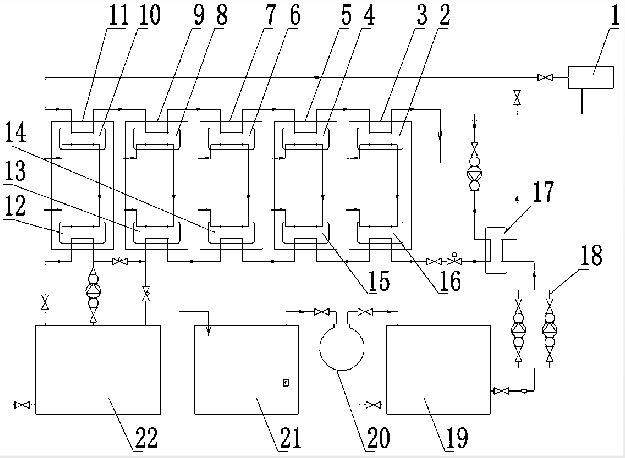

进一步，所述机组数量为五个，分别为一级机组、二级机组、三级机组、四级机组和五级机组，所述一级机组内设置一级蒸发器和一级冷凝器，所述二级机组内设置二级蒸发器和二级冷凝器，所述三级机组内设置三级蒸发器和三级冷凝器，所述四级机组内设置四级蒸发器和四级冷凝器，所述五级机组内设置五级蒸发器和五级冷凝器，井水供应口的水流方向有两路，一路依次流经一级蒸发器、二级蒸发器、三级蒸发器、四级蒸发器和五级蒸发器后流出，另一路依次流经五级冷凝器、四级冷凝器、三级冷凝器、二级冷凝器和一级冷凝器后流入热水池。
进一步，所述净水池外部设置保温层。
进一步，还包括换热器，所述换热器包括两路水路，一路串联在井水供应口与五级冷凝器的进水口之间，另一路串联在净水池的出水口与一级蒸发器的进水口之间。
进一步，所述二级冷凝器的出水口与热水池通过水路连通，所述二级冷凝器的出水口和一级冷凝器的进水口之间设置阀门，所述净水池的出水口与换热器之间串联设置并联阀组。
进一步，所述热水池安装温度计。
进一步，所述换热器采用板式换热器或套管换热器。
本实用新型的有益效果是：通过设置污水池收集洗浴废水，通过净水池储存由过滤器净化后的废水，通过设置热泵机构，通过蒸发器进行吸热降温，通过冷凝器进行放热升温，从而实现将流经冷凝器的水进行升温的目的;通过设置至少两个机组，将蒸发器串联以及冷凝器串联来实现对流经冷凝器的水进行逐级升温，从而提高热泵效率;通过设置串联后蒸发器的水流方向与串联后冷凝器的水流方向相反，采用逆流的方式，进一步提高热泵的能源利用效率，进而提高热泵的工作效率;通过在净水池外设置保温层，进一步降低热量损失，提高热能回收效率;通过设置换热器，对净水池内水的热能进行热量回收，从而减少能源损耗，提高热泵效率;通过设置阀门，便于控制水流方向;通过设置并联阀组，避免因阀门损坏影响正常工作;通过设置温度计，便于及时观测热水池的温度，间接监测热泵的工况。（发明人：项庆康）
