申请日2020.03.19
公开(公告)日2020.06.09
IPC分类号G01N1/14; G01N1/16
摘要
本发明公开了一种用于污水处理的表层水样取样装置组件，涉及污水处理技术领域。本发明包括取样装置本体和移动取样架;取样装置本体包括取样筒，取样筒的底端开口且密封配合有一密封板，密封板内设有一开孔并于开孔的周侧配合安装有若干支撑杆，支撑杆的顶部设有支撑板，支撑板的底侧面设有一凸柱，凸柱的底端通过一弹簧A连接有一柱状活塞体;柱状活塞体内设有一流道，流道具有两出口，流道的两出口分别位于柱状活塞体的两端侧。本发明通过取样装置本体和移动取样架，实现从距水平面不同深度的表层水进行取样，取样操作简单方便。
权利要求书
1.一种用于污水处理的表层水样取样装置组件，其特征在于：包括取样装置本体;
所述取样装置本体包括取样筒(1)，所述取样筒(1)的底端开口且密封配合有一密封板(13)，所述密封板(13)内设有一开孔(12)并于开孔(12)的周侧配合安装有若干支撑杆(15)，所述支撑杆(15)的顶部设有支撑板(16)，所述支撑板(16)的底侧面设有一凸柱(17)，所述凸柱(17)的底端通过一弹簧A(18)连接有一柱状活塞体(2);
其中，所述柱状活塞体(2)内设有一流道(21)，所述流道(21)具有两出口(22)，所述流道(21)的两出口(22)分别位于柱状活塞体(2)的两端侧;
所述取样筒(1)的底端连接有一弹性底座;
其中，所述弹性底座包括底座本体(3)，所述底座本体(3)上设有抵接在柱状活塞体(2)底端的抵柱(31)，位于所述抵柱(31)周侧的底座本体(3)上设有若干弹簧B(32)，若干所述弹簧B(32)的顶端连接有一连接环(33)，所述连接环(33)与柱状活塞体(2)间隙配合。
2.根据权利要求1所述的一种用于污水处理的表层水样取样装置组件，其特征在于，所述支撑板(16)位于取样筒(1)内。
3.根据权利要求1所述的一种用于污水处理的表层水样取样装置组件，其特征在于，所述取样筒(1)的顶部设有一气压平衡孔(11)并于所述气压平衡孔(11)处连接软管。
4.根据权利要求1所述的一种用于污水处理的表层水样取样装置组件，其特征在于，所述取样筒(1)的顶部连接有一长度可调的操作杆(41)，所述操作杆(41)的顶部设有一操作手柄(41)。
5.根据权利要求1所述的一种用于污水处理的表层水样取样装置组件，其特征在于，所述柱状活塞体(2)的顶端设有可容纳弹簧A(18)和凸柱(17)的容纳槽A(23);
所述柱状活塞体(2)的底端设有可容纳抵柱(31)的容纳槽B(24)。
6.根据权利要求1所述的一种用于污水处理的表层水样取样装置组件，其特征在于，所述连接环(33)的周侧设有若干固定孔A(34)，所述密封板(13)的周侧设有与固定孔A(34)相配合的固定孔B(14)。
7.根据权利要求1-6任意一所述的一种用于污水处理的表层水样取样装置组件，其特征在于，还包括一移动取样架;

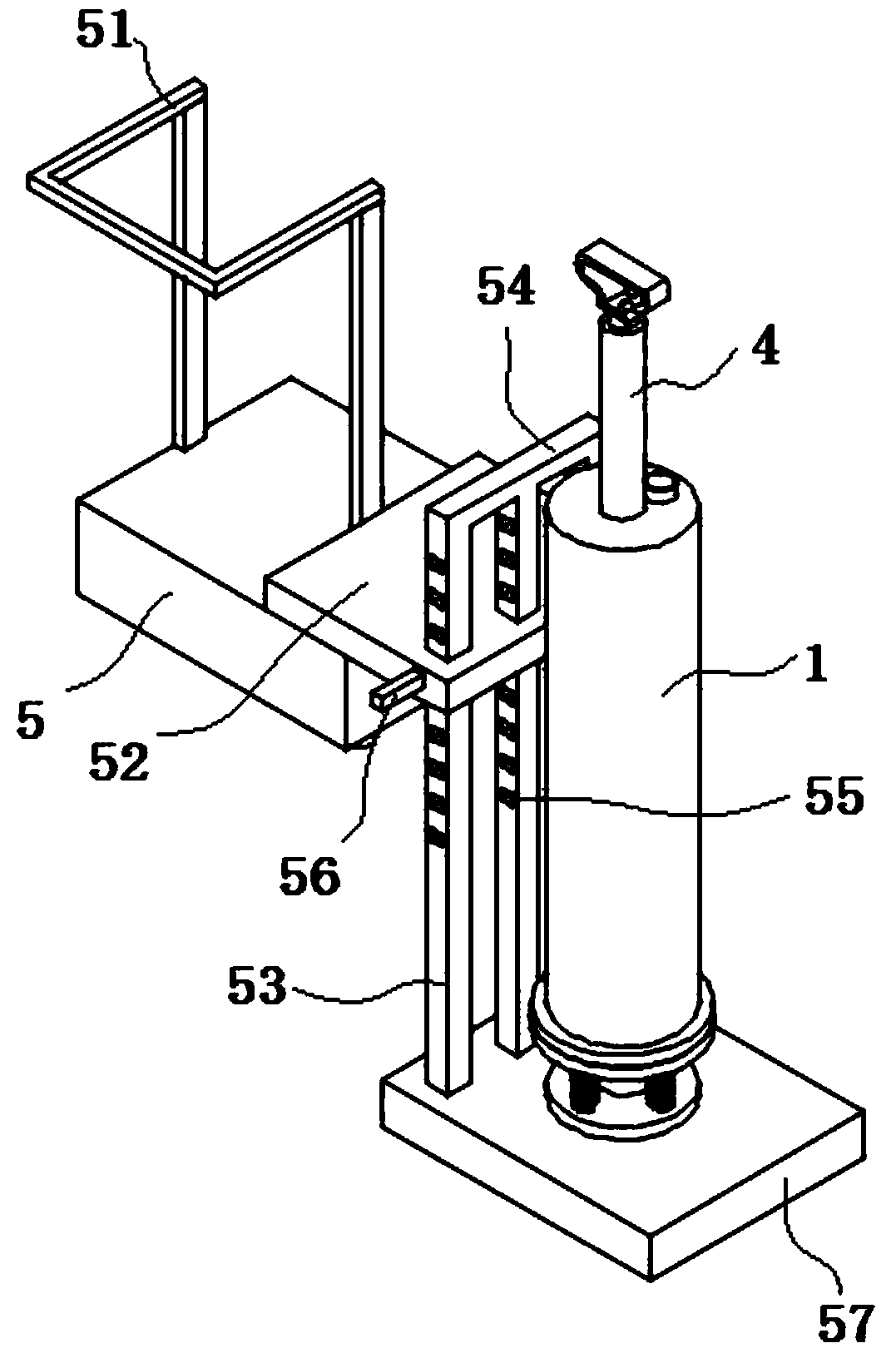

所述移动取样架包括底板(5)，所述底板(5)上表面设有扶手(51)，所述底板(5)的一侧设有一延伸板(52)，所述延伸板(52)上贯穿设有至少两活动杆(53)，所述活动杆(53)的底端连接有一基板(57)，所述活动杆(53)的顶部设有一操作把手(54);
所述活动杆(53)沿其长度方向等间隙设有若干销孔(55)，所述延伸板(52)上设有贯穿延伸板(52)的开孔，所述销孔(55)与开孔配合;
所述活动杆(53)通过销杆(56)固定在延伸板(52)上，所述销杆(56)贯穿开孔和销孔(55)。
8.根据权利要求7所述的一种用于污水处理的表层水样取样装置组件，其特征在于，所述底板(5)的底侧面设有行走轮。
9.根据权利要求7或8所述的一种用于污水处理的表层水样取样装置组件，其特征在于，相邻两所述销孔(55)的距离为5cm。
说明书
一种用于污水处理的表层水样取样装置组件
技术领域
本发明属于污水处理技术领域，特别是涉及一种用于污水处理的表层水样取样装置组件。
背景技术
在环境监测行业中，经常要对污水进行取样监测。目前的各种污水取样器主要针对污水水质不同而种类各异，在某些污水水体中，其水质并非均匀，如大型煤气储罐的水封水体等情况，随水深不同其水质变化非常明显，常常需要针对特定的水深进行污水样品的分析。现有的污水取样装置，存在难以精确的对指定深度的表层污水进行取样。
发明内容
本发明的目的在于提供一种用于污水处理的表层水样取样装置组件，以解决上述背景技术的问题。
为解决上述技术问题，本发明是通过以下技术方案实现的：
本发明为一种用于污水处理的表层水样取样装置组件，包括取样装置本体;所述取样装置本体包括取样筒，所述取样筒的底端开口且密封配合有一密封板，所述密封板内设有一开孔并于开孔的周侧配合安装有若干支撑杆，所述支撑杆的顶部设有支撑板，所述支撑板的底侧面设有一凸柱，所述凸柱的底端通过一弹簧A连接有一柱状活塞体;所述柱状活塞体内设有一流道，所述流道具有两出口，所述流道的两出口分别位于柱状活塞体的两端侧;所述取样筒的底端连接有一弹性底座;所述弹性底座包括底座本体，所述底座本体上设有抵接在柱状活塞体底端的抵柱，位于所述抵柱周侧的底座本体上设有若干弹簧B，若干所述弹簧B的顶端连接有一连接环，所述连接环与柱状活塞体间隙配合。
进一步地，所述支撑板位于取样筒内。
进一步地，所述取样筒的顶部设有一气压平衡孔并于所述气压平衡孔处连接软管。
进一步地，所述取样筒的顶部连接有一长度可调的操作杆，所述操作杆的顶部设有一操作手柄。
进一步地，所述柱状活塞体的顶端设有可容纳弹簧A和凸柱的容纳槽A;所述柱状活塞体的底端设有可容纳抵柱的容纳槽B。
进一步地，所述连接环的周侧设有若干固定孔A，所述密封板的周侧设有与固定孔A相配合的固定孔B。
进一步地，还包括一移动取样架;所述移动取样架包括底板，所述底板上表面设有扶手，所述底板的一侧设有一延伸板，所述延伸板上贯穿设有至少两活动杆，所述活动杆的底端连接有一基板，所述活动杆的顶部设有一操作把手;所述活动杆沿其长度方向等间隙设有若干销孔，所述延伸板上设有贯穿延伸板的开孔，所述销孔与开孔配合;所述活动杆通过销杆固定在延伸板上，所述销杆贯穿开孔和销孔。
进一步地，所述底板的底侧面设有行走轮。
进一步地，相邻两所述销孔的距离为5cm。
本发明具有以下有益效果：
本发明通过取样装置本体和移动取样架，实现从距水平面不同深度的表层水进行取样，取样操作简单方便，同时通过移动取样架的使用，在对河流、污水池等进行多个地点取样时，可直接推动移动取样架即可，操作简单省力;同时取样过程只会根据需求取得指定深度的样品而不会取得其他深度的样品，保证取样的准确性。
当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。（发明人余小兵）
