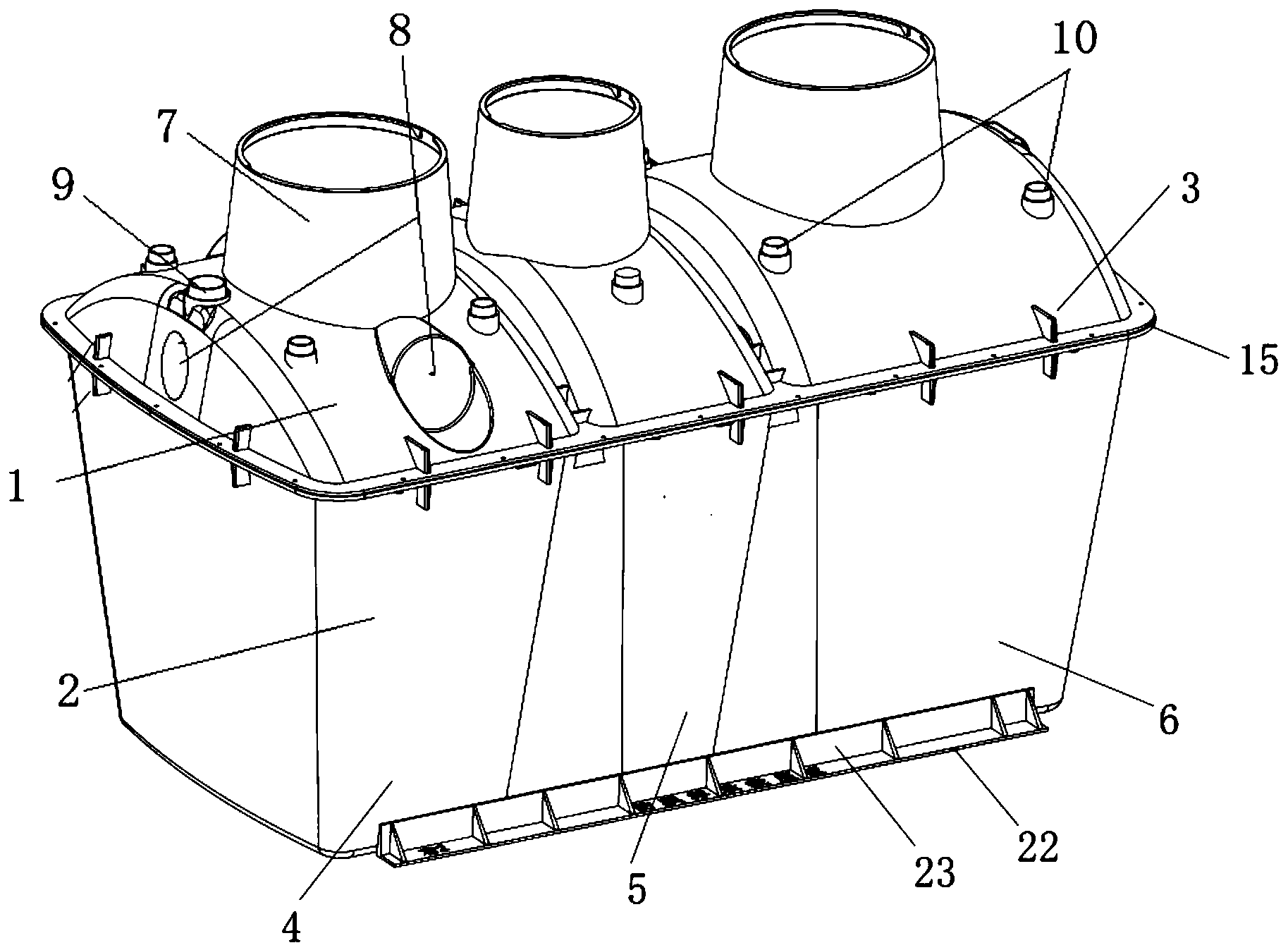

一种民用防漂浮多功能连体式污水处理池，本发明涉及污水处理技术领域，一级收集沉降池、二级腐化沉降池、三级澄清池的三个下体为上部一体式且下部分体式的一号整体式结构，且该一号整体式结构的前后两侧壁下边缘均连接有防漂浮压板，一级收集沉降池、二级腐化沉降池、三级澄清池的三个上体为下部一体式且上部分体式的二号整体式结构;上述的二号整体式结构的下边缘和一号整体式结构的上边缘均一体成型有法兰边，每个法兰边中均开设有若干个法兰边螺丝孔，且上下两个法兰边利用螺钉连接固定。生产时一次性整体成型避免了粘接隔仓板造成各舱室之间串水情况发生，提高了污水净化效果;增加防漂浮结构可以防止埋设后出现上浮，避免了返工，节约施工成本。
权利要求书
1.一种民用防漂浮多功能连体式污水处理池，其特征在于：它包含一级收集沉降池(4)、二级腐化沉降池(5)、三级澄清池(6)、过水弯头(12)和防漂浮压板(23);一级收集沉降池(4)、二级腐化沉降池(5)之间以及二级腐化沉降池(5)、三级澄清池(6)之间均利用过水弯头(12)连通设置;上述一级收集沉降池(4)、二级腐化沉降池(5)和三级澄清池(6)均由下体(2)和上体(1)构成;下体(2)的上方盖设固定有上体(1)，且一级收集沉降池(4)、二级腐化沉降池(5)、三级澄清池(6)的三个下体(2)为上部一体式且下部分体式的一号整体式结构，且该一号整体式结构的前后两侧壁下边缘均连接有防漂浮压板(23)，一级收集沉降池(4)、二级腐化沉降池(5)、三级澄清池(6)的三个上体(1)为下部一体式且上部分体式的二号整体式结构;上述的二号整体式结构的下边缘和一号整体式结构的上边缘均一体成型有法兰边(15)，每个法兰边(15)中均开设有若干个法兰边螺丝孔(18)，且上下两个法兰边(15)利用螺钉连接固定;
上体(1)中贯通连接有清掏维护口(7);一级收集沉降池(4)中的上体(1)的顶部一侧贯通设置有中心排气孔(9)，位于一级收集沉降池(4)中的清掏维护口(7)的前后两侧及端面均贯通连接有进水预留孔(8);三级澄清池(6)中的上体(1)的端面侧壁贯通设置有出水预留孔(14);
上述下体(2)的底表面前后两侧均开设有防漂浮压板固定槽(13)，该防漂浮压板固定槽(13)中开设有防漂浮压板连接螺孔(17);防漂浮压板(23)的一侧边固定有数个防漂浮压板固定脚(21)，防漂浮压板固定脚(21)上开设有固定脚穿孔(20);每个防漂浮压板固定脚(21)均对应卡设在防漂浮压板固定槽(13)内，螺钉穿过固定脚穿孔(20)后，与防漂浮压板连接螺孔(17)连接;防漂浮压板(23)上与设置有防漂浮压板固定脚(21)相对的一侧壁上一体成型有防漂浮压板承压板(22)。
2.根据权利要求1所述的一种民用防漂浮多功能连体式污水处理池，其特征在于：所述的下体(2)内卡设有数个生物填料悬挂框(27)，且每个生物填料悬挂框(27)的底边缘以及前后侧边缘均与下体(2)的内壁抵触设置;每个生物填料悬挂框(27)内均卡设有数个生物填料(25);下体(2)的上端口前后两侧壁均设有数个池顶部生物填料框固定卡槽(11)，下体(2)的内底壁均设有数个池底部生物填料框固定卡槽(16);生物填料悬挂框(27)的下边缘插设在池底部生物填料框固定卡槽(16)中，生物填料悬挂框(27)的前后两侧边缘的上端均固定有生物填料框固定卡块(24)，前后两侧的生物填料框固定卡块(24)分别插设在前后两侧的池顶部生物填料框固定卡槽(11)中。
3.根据权利要求1所述的一种民用防漂浮多功能连体式污水处理池，其特征在于：位于清掏维护口(7)四周的上体(1)中贯通设置有数个预留串气孔(10)。
4.根据权利要求1所述的一种民用防漂浮多功能连体式污水处理池，其特征在于：上体(1)上的法兰边(15)与上体(1)之间，以及下体(2)上的法兰边(15)与下体(2)之间均一体成型有若干个重叠支撑筋(3)。
5.根据权利要求1所述的一种民用防漂浮多功能连体式污水处理池，其特征在于：所述的一级收集沉降池(4)中的上体(1)与二级腐化沉降池(5)中的上体(1)之间以及二级腐化沉降池(5)中的上体(1)与三级澄清池(6)中的上体(1)之间均一体成型有数个连接兼重叠支撑筋(19)。
6.根据权利要求1所述的一种民用防漂浮多功能连体式污水处理池，其特征在于：它的工作原理：
当用作化粪池时，污水通过进水预留孔(8)首先进入一级收集沉降池(4)，进行初步收集和沉降后，再通过过水弯头(12)依次进入二级腐化沉降池(5)、三级澄清池(6)，进一步进行分解沉降和澄清，最后通过出水预留孔(14)排入管网。
7.根据权利要求6所述的一种民用防漂浮多功能连体式污水处理池，其特征在于：当用作净化池时，将生物填料(25)通过生物填料固定槽口(26)悬挂在生物填料悬挂框(27)中，再将生物填料悬挂框(27)的下边插入池底部生物填料框固定卡槽(16)，与此同时将固定有生物填料框固定卡块(24)插入池顶部生物填料框固定卡槽(11)内;污水通过进水预留孔(8)首先进入一级收集沉降池(4)，进行初步收集和沉降后，再通过过水弯头(12)依次进入二级腐化沉降池(5)、三级澄清池(6)，进一步进行分解沉降和澄清，污水在一级收集沉降池(4)、二级腐化沉降池(5)和三级澄清池(6)中由各自内部的生物填料(25)进行生物过滤净化，最后通过出水预留孔(14)排入管网。
说明书
一种民用防漂浮多功能连体式污水处理池
技术领域
本发明涉及污水处理技术领域，具体涉及一种民用防漂浮多功能连体式污水处理池。
背景技术
现有的农村改厕用小型污水处理池体功能单一，一般只能单独用作化粪池或净化池(槽)使用。现有的产品有两种结构情况：一种是池体和隔仓板是分开生产然后在一个池腔体内用两片隔仓板分隔成三个舱室，隔仓板与池体组合时是使用胶液粘接在一起的，粘接处容易渗漏，起不到分隔污水的作用;另外一种是用三个独立的池子分开放置，用过水管串联在一起，这种结构因为三个独立的池体下沉程度不同和回填时歪斜的角度不一样会造成过水管连接处漏水情况发生。现有产品没有防漂浮结构，埋设好后在地下水的作用下会产生漂浮上移，亟待改进。
发明内容
本发明的目的在于针对现有技术的缺陷和不足，提供一种设计合理的民用防漂浮多功能连体式污水处理池，生产时一次性整体成型避免了粘接隔仓板造成各舱室之间串水情况发生，提高了污水净化效果;增加防漂浮结构可以防止埋设后出现上浮，避免了返工，节约施工成本。
为达到上述目的，本发明采用了下列技术方案：它包含一级收集沉降池、二级腐化沉降池、三级澄清池、过水弯头和防漂浮压板;一级收集沉降池、二级腐化沉降池之间以及二级腐化沉降池、三级澄清池之间均利用过水弯头连通设置;上述一级收集沉降池、二级腐化沉降池和三级澄清池均由下体和上体构成;下体的上方盖设固定有上体，且一级收集沉降池、二级腐化沉降池、三级澄清池的三个下体为上部一体式且下部分体式的一号整体式结构，且该一号整体式结构的前后两侧壁下边缘均连接有防漂浮压板，一级收集沉降池、二级腐化沉降池、三级澄清池的三个上体为下部一体式且上部分体式的二号整体式结构;上述的二号整体式结构的下边缘和一号整体式结构的上边缘均一体成型有法兰边，每个法兰边中均开设有若干个法兰边螺丝孔，且上下两个法兰边利用螺钉连接固定;
上体中贯通连接有清掏维护口;一级收集沉降池中的上体的顶部一侧贯通设置有中心排气孔，位于一级收集沉降池中的清掏维护口的前后两侧及端面均贯通连接有进水预留孔;三级澄清池中的上体的端面侧壁贯通设置有出水预留孔;
上述下体的底表面前后两侧均开设有防漂浮压板固定槽，该防漂浮压板固定槽中开设有防漂浮压板连接螺孔;防漂浮压板的一侧边固定有数个防漂浮压板固定脚，防漂浮压板固定脚上开设有固定脚穿孔;每个防漂浮压板固定脚均对应卡设在防漂浮压板固定槽内，螺钉穿过固定脚穿孔后，与防漂浮压板连接螺孔连接;防漂浮压板上与设置有防漂浮压板固定脚相对的一侧壁上一体成型有防漂浮压板承压板。
进一步地，所述的下体内卡设有数个生物填料悬挂框，且每个生物填料悬挂框的底边缘以及前后侧边缘均与下体的内壁抵触设置;每个生物填料悬挂框内均卡设有数个生物填料;下体的上端口前后两侧壁均设有数个池顶部生物填料框固定卡槽，下体的内底壁均设有数个池底部生物填料框固定卡槽;生物填料悬挂框的下边缘插设在池底部生物填料框固定卡槽中，生物填料悬挂框的前后两侧边缘的上端均固定有生物填料框固定卡块，前后两侧的生物填料框固定卡块分别插设在前后两侧的池顶部生物填料框固定卡槽中。
进一步地，位于清掏维护口四周的上体中贯通设置有数个预留串气孔。
进一步地，上体上的法兰边与上体之间，以及下体上的法兰边与下体之间均一体成型有若干个重叠支撑筋。
进一步地，所述的一级收集沉降池中的上体与二级腐化沉降池中的上体之间以及二级腐化沉降池中的上体与三级澄清池中的上体之间均一体成型有数个连接兼重叠支撑筋。
本发明的工作原理：
当用作化粪池时，污水通过进水预留孔首先进入一级收集沉降池，进行初步收集和沉降后，再通过过水弯头依次进入二级腐化沉降池、三级澄清池，进一步进行分解沉降和澄清，最后通过出水预留孔排入管网。
当用作净化池时，将生物填料通过生物填料固定槽口悬挂在生物填料悬挂框中，再将生物填料悬挂框的下边插入池底部生物填料框固定卡槽，与此同时将固定有生物填料框固定卡块插入池顶部生物填料框固定卡槽内;污水通过进水预留孔首先进入一级收集沉降池，进行初步收集和沉降后，再通过过水弯头依次进入二级腐化沉降池、三级澄清池，进一步进行分解沉降和澄清，污水在一级收集沉降池、二级腐化沉降池和三级澄清池中由各自内部的生物填料进行生物过滤净化，最后通过出水预留孔排入管网。
采用上述结构后，本发明的有益效果是：本发明提供了一种民用防漂浮多功能连体式污水处理池，生产时一次性整体成型避免了粘接隔仓板造成各舱室之间串水情况发生，提高了污水净化效果;增加防漂浮结构可以防止埋设后出现上浮，避免了返工，节约施工成本。（发明人钱美凤）
