申请日2020.02.28
公开(公告)日2020.05.19
IPC分类号C02F11/121; C02F11/125; C02F11/148
摘要
本发明公开了一种河道淤泥无害化就地处置系统及方法，该系统包括依次设置的内进水过滤机、组合式气浮机、叠螺式污泥脱水机，内进水过滤机用于对淤泥进行过滤，组合式气浮机用于对过滤后的淤泥进行泥水分离，叠螺式污泥脱水机用于对泥水分离后的泥渣进行脱水，得到干化的淤泥。本发明的有益效果：就地进行淤泥处置干化，避免了淤泥初步沉淀需要提供大面积场地的问题，降低对淤泥处理场地的要求;降低了淤泥运输的成本，干化后的淤泥便于运输及堆放;克服了淤泥干化过程中大粒径垃圾堵管道问题;解决了未干化淤泥运输过程中出现跑漏滴洒的二次污染;提高了淤泥处置的效率。
权利要求书
1.一种河道淤泥无害化就地处置系统，其特征在于，包括依次设置的内进水过滤机、组合式气浮机、叠螺式污泥脱水机，所述内进水过滤机用于对淤泥进行过滤，所述组合式气浮机用于对过滤后的淤泥进行泥水分离，所述叠螺式污泥脱水机用于对泥水分离后的泥渣进行脱水，得到干化的淤泥。
2.如权利要求1所述的河道淤泥无害化就地处置系统，其特征在于，还包括水泵，所述水泵用于将泥水分离出的水泵入所述内进水过滤机，用于对所述内进水过滤机进行自清洗。
3.如权利要求1所述的河道淤泥无害化就地处置系统，其特征在于，还包括无轴螺旋输送机，所述无轴螺旋输送机用于将干化的淤泥装车。
4.如权利要求1所述的河道淤泥无害化就地处置系统，其特征在于，还包括蓄留池，所述蓄留池设于所述组合式气浮机和叠螺式污泥脱水机之间，所述蓄留池用于对泥水分离后的泥渣进行蓄留。
5.如权利要求4所述的河道淤泥无害化就地处置系统，其特征在于，还包括设于第三泥浆泵，所述第三泥浆泵用于将蓄留池中的泥渣泵入所述叠螺式污泥脱水机中。
6.如权利要求1所述的河道淤泥无害化就地处置系统，其特征在于，所述组合式气浮机内设有PAC絮凝剂搅拌池及PAM助凝剂搅拌池，过滤后的淤泥先后进入所述PAC絮凝剂搅拌池及PAM助凝剂搅拌池。
7.如权利要求6所述的河道淤泥无害化就地处置系统，其特征在于，PAC絮凝剂和PAM助凝剂分别由加药泵泵入所述PAC絮凝剂搅拌池及PAM助凝剂搅拌池。
8.如权利要求1所述的河道淤泥无害化就地处置系统，其特征在于，还包括第一泥浆泵，所述第一泥浆泵用于将河道中淤泥直接泵入所述内进水过滤机中。
9.如权利要求1所述的河道淤泥无害化就地处置系统，其特征在于，还包括第二泥浆泵，所述第二泥浆泵设于所述内进水过滤机和组合式气浮机之间，所述第二泥浆泵用于将内进水过滤机过滤后的淤泥泵入所述组合式气浮机中。
10.一种河道淤泥无害化就地处置方法，其特征在于，包括：
利用内进水过滤机于对淤泥进行过滤;
利用组合式气浮机用于对过滤后的淤泥进行泥水分离;
利用叠螺式污泥脱水机对泥水分离后的泥渣进行脱水，得到干化的淤泥。
说明书
一种河道淤泥无害化就地处置系统及方法
技术领域
本发明涉及淤泥处理设备技术领域，特别涉及一种河道淤泥无害化就地处置系统及方法。
背景技术
现有的淤泥干化处理工艺如下：先将河道中的淤泥通过泥浆泵泵送至淤泥沉淀池中进行初步沉淀晾晒，再添加固化剂将淤泥与固化剂充分搅拌，最后将淤泥抽至淤泥干化设备进行干化处理。其存在以下问题：
一、直接通过泥浆泵从河道中抽上来的淤泥中含有众多垃圾，容易堵塞管道及干化设备;
二、淤泥干化前需要提供面积足够大的场地构筑淤泥沉淀池，河道清淤过程中，如果周边没有合适的场地，无法建造沉淀池进行淤泥初步晾晒沉淀;
三、河道清淤过程中，如果淤泥沉淀池与清淤河道相距不远，可以通过管道泵送将淤泥泵送至沉淀池，如相距较远，则需要借助罐车运送，运输途中存在二次环境污染问题且运输成本较高;
四、单纯的通过初步沉淀晾晒来进行淤泥固化、降低淤泥含水率，耗时久，效率低下。
发明内容
针对现有技术的不足，本发明目的之一在于提供一种设计合理、成本低、效率高的河道淤泥无害化就地处置系统。其采用如下技术方案：

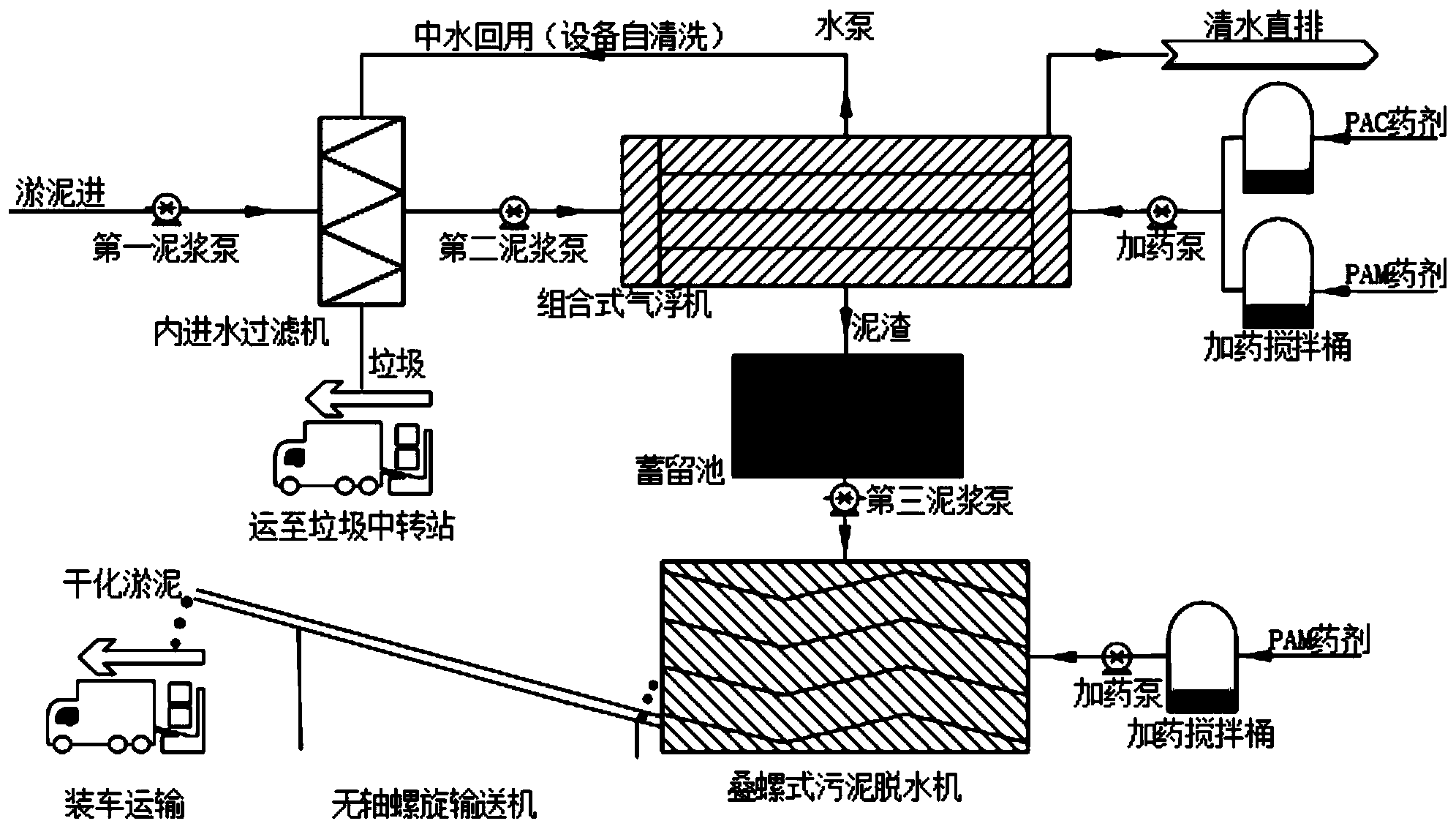

一种河道淤泥无害化就地处置系统，其包括依次设置的内进水过滤机、组合式气浮机、叠螺式污泥脱水机，所述内进水过滤机用于对淤泥进行过滤，所述组合式气浮机用于对过滤后的淤泥进行泥水分离，所述叠螺式污泥脱水机用于对泥水分离后的泥渣进行脱水，得到干化的淤泥。
作为本发明的进一步改进，还包括水泵，所述水泵用于将泥水分离出的水泵入所述内进水过滤机，用于对所述内进水过滤机进行自清洗。
作为本发明的进一步改进，还包括无轴螺旋输送机，所述无轴螺旋输送机用于将干化的淤泥装车。
作为本发明的进一步改进，还包括蓄留池，所述蓄留池设于所述组合式气浮机和叠螺式污泥脱水机之间，所述蓄留池用于对泥水分离后的泥渣进行蓄留。
作为本发明的进一步改进，还包括设于第三泥浆泵，所述第三泥浆泵用于将蓄留池中的泥渣泵入所述叠螺式污泥脱水机中。
作为本发明的进一步改进，所述组合式气浮机内设有PAC絮凝剂搅拌池及PAM助凝剂搅拌池，过滤后的淤泥先后进入所述PAC絮凝剂搅拌池及PAM助凝剂搅拌池。
作为本发明的进一步改进，PAC絮凝剂和PAM助凝剂分别由加药泵泵入所述PAC絮凝剂搅拌池及PAM助凝剂搅拌池。
作为本发明的进一步改进，还包括第一泥浆泵，所述第一泥浆泵用于将河道中淤泥直接泵入所述内进水过滤机中。
作为本发明的进一步改进，还包括第二泥浆泵，所述第二泥浆泵设于所述内进水过滤机和组合式气浮机之间，所述第二泥浆泵用于将内进水过滤机过滤后的淤泥泵入所述组合式气浮机中。
作为本发明的进一步改进，所述内进水过滤机用于对淤泥中直径大于2mm的垃圾进行过滤。
本发明目的之二在于提供一种成本低、效率高的河道淤泥无害化就地处置方法。其采用如下技术方案：一种河道淤泥无害化就地处置方法，其包括：
利用内进水过滤机于对淤泥进行过滤;
利用组合式气浮机用于对过滤后的淤泥进行泥水分离;
利用叠螺式污泥脱水机对泥水分离后的泥渣进行脱水，得到干化的淤泥。
本发明的有益效果：
一、就地进行淤泥处置干化，避免了淤泥初步沉淀需要提供大面积场地的问题，降低对淤泥处理场地的要求;
二、降低了淤泥运输的成本，干化后的淤泥便于运输及堆放;
三、克服了淤泥干化过程中大粒径垃圾堵管道问题;
四、解决了未干化淤泥运输过程中出现跑漏滴洒的二次污染;
五、提高了淤泥处置的效率。（发明人马翔;朱少燕）
