申请日2020.01.19
公开(公告)日2020.05.05
IPC分类号C10L5/46; C02F11/13; B01F7/00; B01F7/16; B01F7/18; B01F15/06
摘要
本发明的目的在于提供一种市政污泥衍生固体燃料制备装置，其特征在于：包括一仓体，所述仓体包括储料仓与成型仓，所述仓体的一侧设置有第一多节伸缩气缸，所述仓体的另一侧设置有第二多节伸缩气缸，所述第一多节伸缩气缸的伸缩杆伸入所述储料仓内，所述第二多节伸缩气缸的伸缩杆伸入所述成型仓内，所述第一多节伸缩气缸的伸缩杆与所述第二多节伸缩气缸的伸缩杆上均设置有推板;所述储料仓的上方设置有搅拌锅，所述搅拌锅上方设置有若干原料箱，所述原料箱的上端设置有所述原料箱的进料口，所述原料箱的下端设置有所述原料箱的出料口，所述原料箱的出料口悬设于所述搅拌锅的进料口内，所述原料箱的出料口内设置有第一电磁阀;本发明用于制备市政污泥废菌棒衍生的固体燃料。
权利要求书
1.一种市政污泥衍生固体燃料制备装置，其特征在于：包括一仓体，所述仓体包括储料仓与成型仓，所述仓体的一侧设置有第一多节伸缩气缸，所述仓体的另一侧设置有第二多节伸缩气缸，所述第一多节伸缩气缸的伸缩杆伸入所述储料仓内，所述第二多节伸缩气缸的伸缩杆伸入所述成型仓内，所述第一多节伸缩气缸的伸缩杆与所述第二多节伸缩气缸的伸缩杆上均设置有推板;所述储料仓的上方设置有搅拌锅，所述搅拌锅上方设置有若干原料箱，所述原料箱的上端设置有所述原料箱的进料口，所述原料箱的下端设置有所述原料箱的出料口，所述原料箱的出料口悬设于所述搅拌锅的进料口内，所述原料箱的出料口内设置有第一电磁阀;所述搅拌锅的锅壁内设置有水蒸气夹层，所述搅拌锅的上端设置有将水蒸气通入所述水蒸气夹层的进气口，所述搅拌锅的下端设置有将所述水蒸气夹层内的水蒸气排出所述水蒸气夹层的排气管，所述搅拌锅上设置有用于排出所述搅拌锅内产生的水蒸气的排气口;所述搅拌锅的上表面中部设置有第一伸缩气缸，所述第一伸缩气缸的伸缩杆伸入所述搅拌锅内，所述第一伸缩气缸的伸缩杆的下端固定有第一电机，所述第一电机的输出轴上设置有两个轴向平行设置的光面压辊;所述搅拌锅的下表面设置有所述搅拌锅的出料口，所述搅拌锅的出料口内设置有第二电磁阀，所述搅拌锅的出料口的下方连接有所述储料仓;所述成型仓内设置有可上下移动的压板，所述压板的下表面设置有若干压杆，所述成型仓的下表面设置有与所述压杆相对应的通孔，所述成型仓的下方设置有传送蜂窝成型板的传送装置，所述蜂窝成型板上设置有与所述压杆位置相对应的孔洞，所述成型仓的下表面设置有导向槽，所述导向槽向所述传送装置的传送端处延伸设置有喇叭状的限位导向槽。
2.根据权利要求1所述的一种市政污泥衍生固体燃料制备装置，其特征在于：所述压板与所述成型仓的顶板之间设置有第二伸缩气缸和限位伸缩杆，所述第二伸缩气缸的底端固定于所述成型仓的顶板上，所述第二伸缩气缸的伸缩杆上设置有所述压板，所述第二伸缩气缸的前后两侧均设置有所述限位伸缩杆，所述限位伸缩杆的一端固定于所述成型仓的顶板，所述限位伸缩杆的另一端固定于所述压板上表面。
3.根据权利要求1所述的一种市政污泥衍生固体燃料制备装置，其特征在于：所述孔洞的直径为1-2cm，所述蜂窝成型板包括第一蜂窝成型板和第二蜂窝成型板，所述第一蜂窝成型板的上表面四个角上均设置有第一导向轮，所述第一蜂窝成型板的四周壁上均设置有挡板。
4.根据权利要求1所述的一种市政污泥衍生固体燃料制备装置，其特征在于：所述传送装置包括滚轴传送带，所述成型仓的前后两侧设置有对所述第一蜂窝成型板进行限位的限位装置，所述滚轴传送带的下方设置有用于承接所述成型仓掉落的多余的混料的废料箱。
5.根据权利要求4所述的一种市政污泥衍生固体燃料制备装置，其特征在于：所述限位装置包括固定板，所述固定板的下表面铰接有第三伸缩气缸，所述第三伸缩气缸的伸缩杆上铰接有一限位板，所述限位板的一侧铰接固定于所述成型仓的侧壁上。
6.根据权利要求1所述的一种市政污泥衍生固体燃料制备装置，其特征在于：所述传送装置包括平行设置的导向杆，所述导向杆上设置有可前后移动的移动板，所述移动板的后端设置有带动所述移动板沿所述导向杆移动的驱动组件，所述移动板的上表面四个角上均设置有第二导向轮，所述第二导向轮可嵌入所述限位导向槽内，所述移动板的四个角上均设置有滑块，所述滑块套设于导向杆上，所述滑块内等距离设置有若干由所述驱动组件带动转动的第三导向轮;所述成型仓的正下方设置有支撑座，所述支撑座上设置有定位传感器。
7.根据权利要求6所述的一种市政污泥衍生固体燃料制备装置，其特征在于：所述驱动组件包括固定于左侧滑块上的第二电机，所述第二电机的输出轴上设置有第一主动轮，所述第一主动轮能够沿着相应所述导向杆进行转动，并带动所述第三导向轮沿着所述导向杆移动。
8.根据权利要求6所述的一种市政污泥衍生固体燃料制备装置，其特征在于：所述驱动组件包括左右两侧滑块上固定的同步电机，所述同步电机的输出轴上设置有第二主动轮，所述第二主动轮能够沿着所述导向杆转动，并带动所述第三导向轮沿着所述导向杆移动。
9.根据权利要求1所述的一种市政污泥衍生固体燃料制备装置，其特征在于：所述原料箱的下表面设置有重力传感器。
10.根据权利要求1所述的一种市政污泥衍生固体燃料制备装置，其特征在于：所述光面压辊上设置有若干搅拌齿。
说明书
一种市政污泥衍生固体燃料制备装置
技术领域
本发明涉及固体废弃物能源化综合利用技术领域，特别是一种市政污泥衍生固体燃料制备装置。
背景技术
市政污泥，包括了城市生活污水处理厂生物法处理，如活性污泥法、生物膜法产生的污泥，城市下水道、河道清淤产生的污泥等。市政污泥的成分复杂，具有高产量、高含水率、高污染等特点。污泥存放、运输、处理过程中，极易产生渗滤液污染地下水，随时挥发的有害气体会污染周边大气。单独厌氧、干化、焚烧、填埋、堆肥等处理方式是目前采用最多的处理模式，处置不彻底、二次污染转移、成本高等是各种方法集中存在的弊端。
目前开发的污泥资源化利用方式主要有作为土地利用、建材利用和制备生物质燃料3种，其中制备生物质燃料就是将污泥与工业、农业废弃物或清洁燃料掺混制成热值较高的燃料用于锅炉燃烧，是污泥资源化利用的主要方式。污泥制备成型燃料主要是利用污泥具有较低的热值不能直接燃烧的特性，将其与可燃物混合制备生物质燃料作为能源使用，既充分利用了污泥的热值，又有效降低污泥处理的成本，是污泥无害化、资源化的有效途径。
废菌棒是食用菌栽培使用过的基质，其主要成分为木屑、玉米芯、棉籽壳等，同时含有大量杂菌、病虫害、虫卵等污染因素。近年来，我国用菌行业迅速发展，种植食用菌产生了大量的废弃菌棒 ，传统处理方法是舍弃或直接焚烧，这对环境造成的污染与危害性也越来越大。研究表明，废菌棒中含有大量结构性多糖和木质素，具备生物质能源利用潜质。废菌棒表面粗糙，富含木质素和纤维素，本身具有粘结性，可形成稳定骨架，因此易于制备成型燃料。
市政污泥有机物含量较大，热值较高，所含有害毒物较少，将其与废菌棒混合制备生物质燃料作为能源使用，是市政污泥燃料化的有效利用方式。然而目前还未有专门的设备用于制备上述的污泥废菌棒衍生的固体燃料。
发明内容
有鉴于此，本发明的目的在于提供一种市政污泥衍生固体燃料制备装置，用于制备污泥废菌棒衍生的固体燃料。

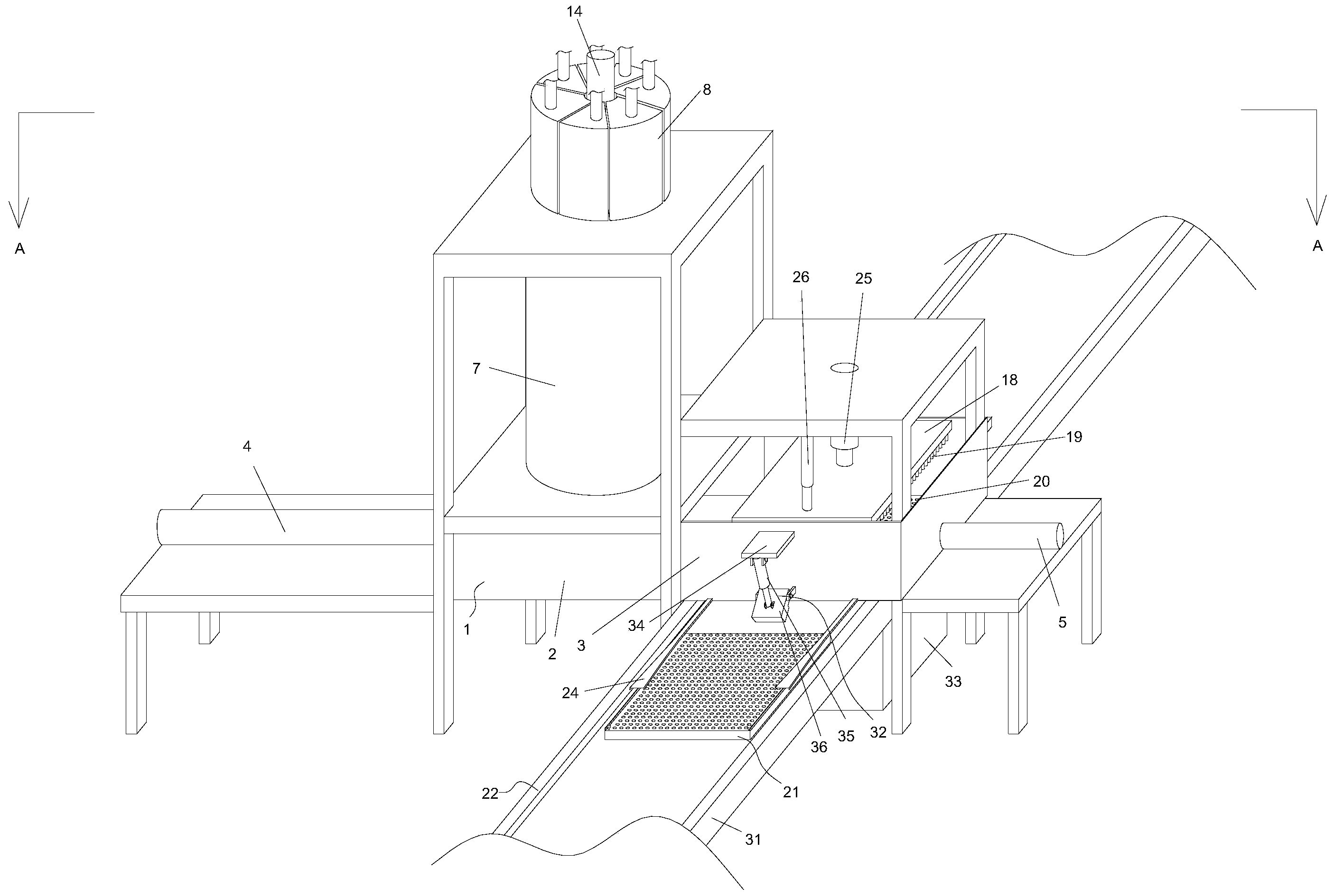

本发明采用以下方式来实现，一种市政污泥衍生固体燃料制备装置，其特征在于：包括一仓体，所述仓体包括储料仓与成型仓，所述仓体的一侧设置有第一多节伸缩气缸，所述仓体的另一侧设置有第二多节伸缩气缸，所述第一多节伸缩气缸的伸缩杆伸入所述储料仓内，所述第二多节伸缩气缸的伸缩杆伸入所述成型仓内，所述第一多节伸缩气缸的伸缩杆与所述第二多节伸缩气缸的伸缩杆上均设置有推板;所述储料仓的上方设置有搅拌锅，所述搅拌锅上方设置有若干原料箱，所述原料箱的上端设置有所述原料箱的进料口，所述原料箱的下端设置有所述原料箱的出料口，所述原料箱的出料口悬设于所述搅拌锅的进料口内，所述原料箱的出料口内设置有第一电磁阀;所述搅拌锅的锅壁内设置有水蒸气夹层，所述搅拌锅的上端设置有将水蒸气通入所述水蒸气夹层的进气口，所述搅拌锅的下端设置有将所述水蒸气夹层内的水蒸气排出所述水蒸气夹层的排气管，所述搅拌锅上设置有用于排出所述搅拌锅内产生的水蒸气的排气口;所述搅拌锅的上表面中部设置有第一伸缩气缸，所述第一伸缩气缸的伸缩杆伸入所述搅拌锅内，所述第一伸缩气缸的伸缩杆的下端固定有第一电机，所述第一电机的输出轴上设置有两个轴向平行设置的光面压辊;所述搅拌锅的下表面设置有所述搅拌锅的出料口，所述搅拌锅的出料口内设置有第二电磁阀，所述搅拌锅的出料口的下方连接有所述储料仓;所述成型仓内设置有可上下移动的压板，所述压板的下表面设置有若干压杆，所述成型仓的下表面设置有与所述压杆相对应的通孔，所述成型仓的下方设置有传送蜂窝成型板的传送装置，所述蜂窝成型板上设置有与所述压杆位置相对应的孔洞，所述成型仓的下表面设置有导向槽，所述导向槽向所述传送装置的传送端处延伸设置有喇叭状的限位导向槽。
进一步的，所述压板与所述成型仓的顶板之间设置有第二伸缩气缸和限位伸缩杆，所述第二伸缩气缸的底端固定于所述成型仓的顶板上，所述第二伸缩气缸的伸缩杆上设置有所述压板，所述第二伸缩气缸的前后两侧均设置有所述限位伸缩杆，所述限位伸缩杆的一端固定于所述成型仓的顶板，所述限位伸缩杆的另一端固定于所述压板上表面。
进一步的，所述孔洞的直径为1-2cm，所述蜂窝成型板包括第一蜂窝成型板和第二蜂窝成型板，所述第一蜂窝成型板的上表面四个角上均设置有第一导向轮，所述第一蜂窝成型板的四周壁上均设置有挡板。
进一步的，所述传送装置包括滚轴传送带，所述成型仓的前后两侧设置有对所述第一蜂窝成型板进行限位的限位装置，所述滚轴传送带的下方设置有用于承接所述成型仓掉落的多余的混料的废料箱。
进一步的，所述限位装置包括固定板，所述固定板的下表面铰接有第三伸缩气缸，所述第三伸缩气缸的伸缩杆上铰接有一限位板，所述限位板的一侧铰接固定于所述成型仓的侧壁上。
进一步的，所述传送装置包括平行设置的导向杆，所述导向杆上设置有可前后移动的移动板，所述移动板的后端设置有带动所述移动板沿所述导向杆移动的驱动组件，所述移动板的上表面四个角上均设置有第二导向轮，所述第二导向轮可嵌入所述限位导向槽内，所述移动板的四个角上均设置有滑块，所述滑块套设于导向杆上，所述滑块内等距离设置有若干由所述驱动组件带动转动的第三导向轮;所述成型仓的正下方设置有支撑座，所述支撑座上设置有定位传感器。
进一步的，所述驱动组件包括固定于左侧滑块上的第二电机，所述第二电机的输出轴上设置有第一主动轮，所述第一主动轮能够沿着相应所述导向杆进行转动，并带动所述第三导向轮沿着所述导向杆移动。
进一步的，所述驱动组件包括左右两侧滑块上固定的同步电机，所述同步电机的输出轴上设置有第二主动轮，所述第二主动轮能够沿着所述导向杆转动，并带动所述第三导向轮沿着所述导向杆移动。
进一步的，所述原料箱的下表面设置有重力传感器。
进一步的，所述光面压辊上设置有若干搅拌齿。
本发明的有益效果在于：本发明中设置集搅拌与成型为一体，便于制造污泥废菌棒衍生的固体燃料;本发明的搅拌锅上设置有水蒸气夹层及搅拌装置，利用水蒸气的热值来进行污泥的干燥，并通过搅拌使得搅拌锅内的污泥受热均匀，更好的干燥，便于后续处理;本发明中设置有可上下移动的光面压辊，对搅拌锅内的物料进行水平旋转搅拌的同时进行上下搅拌，充分搅拌搅拌锅内的物料，光面压辊上设置有搅拌齿，污泥在干燥的后期变得越来越硬，搅拌齿可随着光面压辊的旋转，不断破开硬化的污泥，便于后续的物料的均匀混合。（发明人陈晖晖;尤俊;张自丽）
