申请日2019.12.24
公开(公告)日2020.03.27
IPC分类号C02F9/14; C02F101/30
摘要

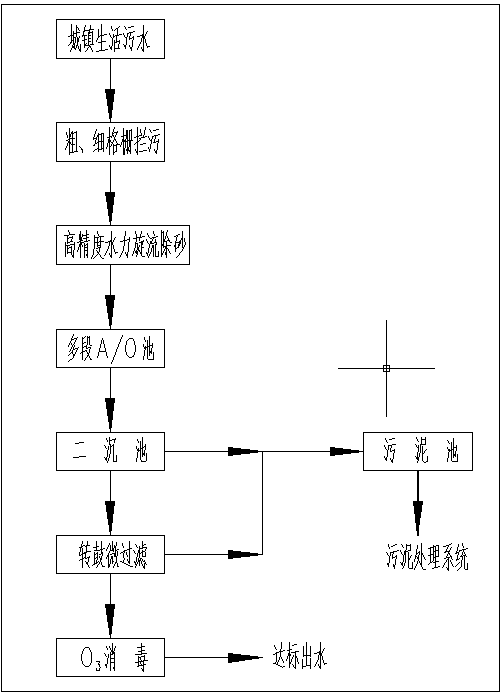

本发明公开了一种适用准Ⅳ类水标准的城镇污水处理工艺，包括一级预处理系统、二级生化处理系统、三级深度处理系统。一级预处理系统中采用高精度水力旋流除砂。二级生化系统采用多级多段A/O工艺，生物池依次设置成一级厌氧/好氧区+多级缺氧/好氧区，无内回流。生物池出水进入二沉池，二沉池污泥部分回流至生物池的厌氧区，剩余污泥进入污泥系统进行浓缩脱水处理。二沉池出水通过转鼓微过滤器，最后出水消毒，达到准Ⅳ类水标准后，可外排，亦可用于场地冲洗、绿化等回用。本发明所述污水处理工艺具有良好的去除有机物、SS及脱氮除磷效果，能稳定实现准Ⅳ类出水标准。
权利要求书
1.一种面向准Ⅳ类排放标准高效节能工艺方法，其特征在于;该工艺包括如下步骤：
(1)城镇生活污水经格栅拦污后，进入高精度水力旋流除砂系统，沉砂池出水进入二级生化处理系统;其中除砂部分采用高精度水力旋流除砂，其余构筑物与常规污水处理工艺一致;
(2)经过一级预处理的污水通过进水渠分多段进入生物池内厌氧区和缺氧区;
(3)进水流量一般呈递减分布，最后一级的进水流量尽可能的小;
(4)污水在生物池中依次经历厌氧/好氧、缺氧/好氧、缺氧/好氧的环境，上一级好氧区的硝化液直接进入下一级缺氧区进行反硝化，无需设内回流设施;
(5)在反硝化区可以充分利用污水中的有机物作为碳源，可以在较低碳源条件下达到较高的反硝化效率，节省碳源;
(6)回流污泥进入生物池首端厌氧区，污泥回流比为50%-100%，污泥浓度比常规活性污泥法生物池污泥浓度高，通过调整各段的回流比，形成由高到低的污泥浓度梯度;
(7)多级多段A/O生化池出水进入二沉池，在此进行泥水离，部分污泥回流至厌氧区，剩余污泥排至污泥系统进行处置;
(8)二沉池出水进入转鼓微过滤器，通过高效精密过滤，进一步去除SS及其附着的TP;
(9)转鼓微过滤器的出水进入消毒池，采用臭氧消毒工艺，消毒处理后的污水达到准Ⅳ类水标准排出。
2.根据权利要求1所述面向准Ⅳ类排放标准高效节能工艺方法，其特征在于：步骤(1)中所述的高精度水力旋流除砂技术具有如下效果：
(1)高精度水力旋流除砂技术基于水力学原理，应用计算流体力学(CFD)技术开发的新旋流结构形式，除砂效率高，对粒径106μm及以上的砂砾去除率达到85%以上;
(2)高精度水力旋流除砂系统进出水管的角度360º可调，无进水廊道，节约占地。
3.根据权利要求1所述面向准Ⅳ类排放标准高效节能工艺方法，其特征在于：步骤(7)中，所述的多级多段A/O生化池的实现如下：
(1)多级多段A/O工艺的生物池级数采用3-4级;
(2)厌氧区停留时间控制在1~2h，缺氧池停留时间3h，好氧池停留时间7.5h;
(3)上述工艺的厌氧区、缺氧区采用水力搅拌，无机械搅拌设备;
(4)上述工艺好氧区的硝化液直接进入下一段的缺氧池，无内回流设施;
(5)回流污泥进入生物池首端厌氧区，污泥回流比为50%-100%。
4.根据权利要求1所述面向准Ⅳ类排放标准高效节能工艺方法，其特征在于：所述的二沉池采用矩形周进周出的结构形式。
5.根据权利要求1所述面向准Ⅳ类排放标准高效节能工艺方法，其特征在于：所述转鼓微过滤器装置特征在于：
(1)装置由设备结构模块、过滤模块、驱动系统、反冲洗系统、自控系统组成;
(2)主体为304不锈钢制造，滤网由316L不锈钢制成;
(3)滤网精度10μm，出水SS不大于5mg/L;
(4)反冲洗系统包括反冲洗水泵、冲洗水管、喷嘴系统，污物收集槽，排污管道。
6.根据权利要求1所述面向准Ⅳ类排放标准高效节能工艺方法，其特征在于：所述消毒工艺采用臭氧消毒，就地设置臭氧发生器。
7.根据权利要求1所述面向准Ⅳ类排放标准高效节能工艺方法，其特征在于：处理过程中采用PLC系统联锁和自动控制。
说明书
一种适用准Ⅳ类水标准的城镇污水处理工艺
技术领域
本发明涉及污水处理领域，具体来讲是一种面向准Ⅳ类排放标准高效节能工艺方法。
背景技术
随着环境管理日益严格，虽然国家标准中“一级A”是最高要求，但在实际项目中，已涌现出一波以 “准Ⅳ类水”为排放标准的水务项目，北京、天津、广东、江苏、浙江等地区相继发布了地方标准，陆续开展了提标“准Ⅳ类水”的相关工作。
现有污水处理工艺大多针对一级A进行的参数设计，为了达到准Ⅳ类水要求，一般都采用在二级生物处理之后，再进行三级生物处理，常用生物膜法或反硝化深床滤池等工艺，生物膜法处理效果好，但其投资高，运行费用高，运行管理复杂。而反硝化深床滤池配套设备多，需投加碳源，运行管理复杂，运行费用高。
发明内容
因此，为了解决上述不足，本发明在此提供一种面向准Ⅳ类排放标准高效节能工艺方法。本新型技术提供一种面向准Ⅳ类排放标准的高效节能城镇污水处理工艺，以克服现有污水处理工艺中总氮、总磷去除率不高，碳源不足等缺陷，使城镇污水处理更为经济高效、稳定。
本发明是这样实现的，构造一种面向准Ⅳ类排放标准高效节能工艺方法，其特征在于;该工艺包括如下步骤：
(1)城镇生活污水经格栅拦污后，进入高精度水力旋流除砂系统，沉砂池出水进入二级生化处理系统;其中除砂部分采用高精度水力旋流除砂，其余构筑物与常规污水处理工艺一致;
(2)经过一级预处理的污水通过进水渠分多段进入生物池内厌氧区和缺氧区;
(3)进水流量一般呈递减分布，最后一级的进水流量尽可能的小;
(4)污水在生物池中依次经历厌氧/好氧、缺氧/好氧、缺氧/好氧的环境，上一级好氧区的硝化液直接进入下一级缺氧区进行反硝化，无需设内回流设施;
(5)在反硝化区可以充分利用污水中的有机物作为碳源，可以在较低碳源条件下达到较高的反硝化效率，节省碳源;
(6)回流污泥进入生物池首端厌氧区，污泥回流比为50%-100%，污泥浓度比常规活性污泥法生物池污泥浓度高，通过调整各段的回流比，形成由高到低的污泥浓度梯度;
(7)多级多段A/O生化池出水进入二沉池，在此进行泥水离，部分污泥回流至厌氧区，剩余污泥排至污泥系统进行处置;
(8)二沉池出水进入转鼓微过滤器，通过高效精密过滤，进一步去除SS及其附着的TP;
(9)转鼓微过滤器的出水进入消毒池，采用臭氧消毒工艺，消毒处理后的污水达到准Ⅳ类水标准排出。
根据本发明所述面向准Ⅳ类排放标准高效节能工艺方法，其特征在于：步骤(1)中所述的高精度水力旋流除砂技术具有如下效果：
(1)高精度水力旋流除砂技术基于水力学原理，应用计算流体力学(CFD)技术开发的新旋流结构形式，除砂效率高，对粒径106μm及以上的砂砾去除率达到85%以上;
(2)高精度水力旋流除砂系统进出水管的角度360º可调，无进水廊道，节约占地。
根据本发明所述面向准Ⅳ类排放标准高效节能工艺方法，其特征在于：步骤(7)中，所述的多级多段A/O生化池的实现如下：
(1)多级多段A/O工艺的生物池级数采用3-4级;
(2)厌氧区停留时间控制在1~2h，缺氧池停留时间3h，好氧池停留时间7.5h;
(3)上述工艺的厌氧区、缺氧区采用水力搅拌，无机械搅拌设备;
(4)上述工艺好氧区的硝化液直接进入下一段的缺氧池，无内回流设施;
(5)回流污泥进入生物池首端厌氧区，污泥回流比为50%-100%。
根据本发明所述面向准Ⅳ类排放标准高效节能工艺方法，其特征在于：所述的二沉池采用矩形周进周出的结构形式。
根据本发明所述面向准Ⅳ类排放标准高效节能工艺方法，其特征在于：所述转鼓微过滤器装置特征在于：
(1)装置由设备结构模块、过滤模块、驱动系统、反冲洗系统、自控系统组成;
(2)主体为304不锈钢制造，滤网由316L不锈钢制成;
(3)滤网精度10μm，出水SS不大于5mg/L;
(4)反冲洗系统包括反冲洗水泵、冲洗水管、喷嘴系统，污物收集槽，排污管道。
6、根据权利要求1所述面向准Ⅳ类排放标准高效节能工艺方法，其特征在于：所述消毒工艺采用臭氧消毒，就地设置臭氧发生器。
7、根据权利要求1所述面向准Ⅳ类排放标准高效节能工艺方法，其特征在于：处理过程中采用PLC系统联锁和控制。
本发明具有如下优点：本发明提供一种适用准Ⅳ类水标准的城镇污水处理工艺，包括一级预处理系统、二级生化处理系统、三级深度处理系统。一级预处理系统中采用高精度水力旋流除砂。二级生化系统采用多级多段A/O工艺，生物池依次设置成一级厌氧/好氧区+多级缺氧/好氧区，无内回流。生物池出水进入二沉池，二沉池污泥部分回流至生物池的厌氧区，剩余污泥进入污泥系统进行浓缩脱水处理。二沉池出水通过转鼓微过滤器，最后出水消毒，达到准Ⅳ类水标准后，可外排，亦可用于场地冲洗、绿化等回用。本新型技术所述污水处理工艺具有良好的去除有机物、SS及脱氮除磷效果，能稳定实现准Ⅳ类出水标准。（发明人欧阳云生）
