申请日2019.11.26
公开(公告)日2020.02.07
IPC分类号C02F3/30
摘要
本发明公开了一种静沉式污水处理装置，所述污水处理装置包括厌氧池、缺氧池、好氧池和二沉池，所述污水处理装置还包括设置在好氧池和二沉池之间的静沉池，所述静沉池的下部进水，所述静沉池的上部出水，所述厌氧池、缺氧池、好氧池、静沉池和二沉池依次连接，所述静沉池上部连接硝化液回流管，所述静沉池下部连接污泥回流管。本发明能够减少回流过程中溶解氧对污水处理效果的影响，提高硝化液和污泥回流质量。
权利要求书
1.一种静沉式污水处理装置，所述污水处理装置包括厌氧池、缺氧池、好氧池和二沉池，其特征在于：所述污水处理装置还包括设置在好氧池和二沉池之间的静沉池，所述静沉池的下部进水，所述静沉池的上部出水，所述厌氧池、缺氧池、好氧池、静沉池和二沉池依次连接，所述静沉池上部连接硝化液回流管，所述静沉池下部连接污泥回流管。
2.根据权利要求1所述的静沉式污水处理装置，其特征在于：所述静沉池内还设有混凝反应池，所述混凝反应池设置在静沉池上部。
3.根据权利要求1所述的静沉式污水处理装置，其特征在于：所述静沉池底部设有斜面，斜面的底部位于进水口处。
4.根据权利要求1所述的静沉式污水处理装置，其特征在于：所述静沉池的进水口和出水口位于同侧。
5.根据权利要求1至4任意一项所述的静沉式污水处理装置，其特征在于：所述静沉池上部通过硝化液回流管及硝化液回流泵与厌氧池和/或缺氧池连接，所述静沉池下部通过污泥回流管及污泥回流泵与厌氧池、缺氧池和/或好氧池连接。
说明书
静沉式污水处理装置
技术领域
本发明属于环保领域，具体涉及一种静沉式污水处理装置。
背景技术
AO(厌氧好氧)工艺、AAO(厌氧-缺氧-好氧)工艺，是一种常用的污水处理工艺，可用于二级污水处理或三级污水处理，以及中水回用，具有良好的脱氮除磷效果。它包含三个过程：①厌氧反应器：原污水与从二沉池排出的含磷回流污泥同步进入，本反应器主要功能是释放磷，同时部分有机物进行氨化;②缺氧反应器：首要功能是脱氮，硝态氮是通过内循环由好氧反应器送来的，循环的混合液量较大，一般为2Q(Q为原污水流量);③好氧反应器——曝气池：这一反应单元是多功能的，去除BOD、硝化和吸收磷等均在此处进行。流量为2Q的混合液从这里回流到缺氧反应器。
从目前采用传统AAO工艺的污水处理站运行情况来看，除磷效果难再提高，污泥增长有一定限度，不易提高;脱氮效果也难再进一步提高。为了减少停留时间，防止产生厌氧状态和污泥释放磷的现象出现，进入二沉池的处理水要保持一定浓度的溶解氧，但是为了防循环混合液对缺氧反应器的干扰，溶解氧浓度也不宜过高，因此该工艺难以稳定控制。
发明内容
有鉴于此，本发明的目的在于提供一种静沉式污水处理装置，能够减少回流过程中溶解氧对污水处理效果的影响，提高硝化液和污泥回流质量。
为达到上述目的，本发明提供如下技术方案：

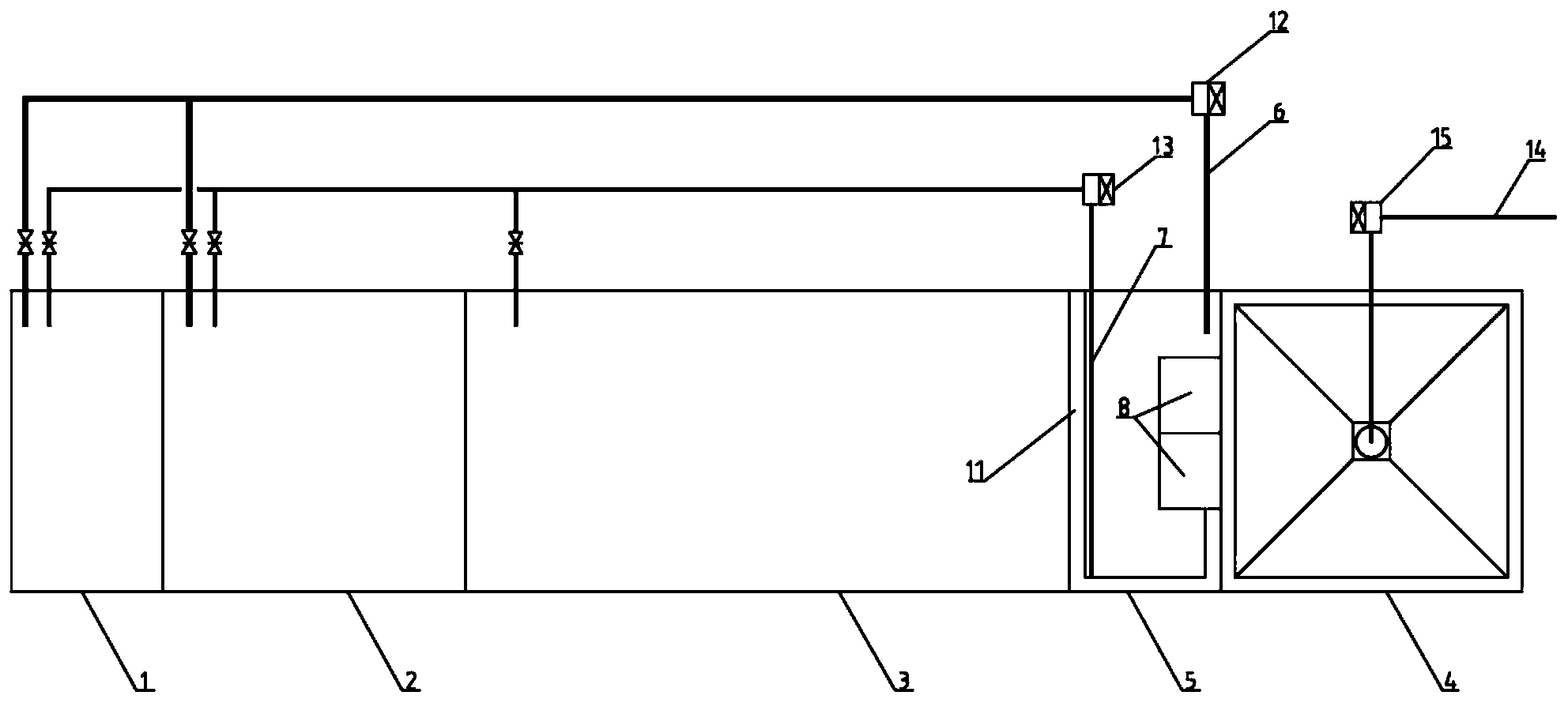

一种静沉式污水处理装置，所述污水处理装置包括厌氧池、缺氧池、好氧池和二沉池，所述污水处理装置还包括设置在好氧池和二沉池之间的静沉池，所述静沉池的下部进水，所述静沉池的上部出水，所述厌氧池、缺氧池、好氧池、静沉池和二沉池依次连接，所述静沉池上部连接硝化液回流管，所述静沉池下部连接污泥回流管。
作为优选的技术方案，所述静沉池内还设有混凝反应池，所述混凝反应池设置在静沉池上部。
作为优选的技术方案，所述静沉池底部设有斜面，斜面的底部位于进水口处。
作为优选的技术方案，所述静沉池的进水口和出水口位于同侧。
作为优选的技术方案，所述静沉池上部通过硝化液回流管及硝化液回流泵与厌氧池和/或缺氧池连接，所述静沉池下部通过污泥回流管及污泥回流泵与厌氧池、缺氧池和/或好氧池连接。
本发明的有益效果在于：
本发明在好氧池与二沉池之间设置静沉池，取静沉池上部混合液用于硝化液回流，下部污泥用于污泥回流，能够达到如下技术效果：
1、静沉池消解部分混合液溶解氧，避免好氧池硝化液直接回流导致缺氧池(厌氧池)溶解氧过高影响处理效果。
2、静沉池实现活性污泥与死(解絮)污泥的较好分离，在静沉池中，良好的活性污泥较死(解絮)污泥沉淀效果好，提高污泥回流质量。
3、静沉池出水SS含量少，极大的降低了后端化学除磷工艺单元除磷剂的投加量，同时静沉池出水的SS可作为化学除磷的凝结核，保证化学除磷的沉淀效果。
4、对出水执行《城镇污水处理厂污染物排放标准》(GB18918-2002)一级B标及其以下标准的污水处理厂，可节省三沉池的建设投资，同时有效的避免了在二沉池前端投加除磷剂后形成的化学污泥回流。（发明人钟进;廖建华;段卫磊）
