申请日2019.11.26
公开(公告)日2020.02.11
IPC分类号C02F9/08; C02F101/20; C02F103/20
摘要
本发明公开了一种养殖场所用自动化污水净化处理装置，包括污水进水口，所述污水进水口的底部设置有污水池，所述污水池的底部设置有过滤栅格，所述过滤栅格的底部设置有第一沉淀池，所述第一沉淀池的底部设置有污泥分离池，所述污泥分离池一侧的底部设置有阀门，所述污泥分离池一侧的底部通过设置的阀门与氯化池固定连接，所述氯化池的内壁设置有曝气装置，所述氯化池另一侧的底部设置有出水口。该一种养殖场所用自动化污水净化处理装置，通过上述结构的配合使用，达到了在不影响水养殖业内生态系统的情况下，更好的进行污水净化处理的效果。
权利要求书

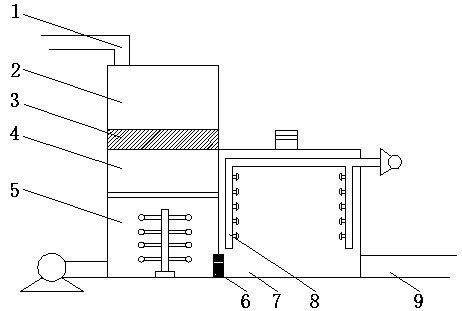

1.一种养殖场所用自动化污水净化处理装置，包括污水进水口(1)，其特征在于：所述污水进水口(1)的底部设置有污水池(2)，所述污水池(2)的底部设置有过滤栅格(3)，所述过滤栅格(3)的底部设置有第一沉淀池(4)，所述第一沉淀池(4)的底部设置有污泥分离池(5)，所述污泥分离池(5)一侧的底部设置有阀门(6)，所述污泥分离池(5)一侧的底部通过设置的阀门(6)与氯化池(7)固定连接，所述氯化池(7)的内壁设置有曝气装置(8)，所述氯化池(7)另一侧的底部设置有出水口(9);
所述污泥分离池(5)包括离心底座(51)，所述离心底座(51)的顶部设置有主进水管件(52)，所述主进水管件(52)的外壁设置有分进水管件(53)，所述分进水管件(53)的一侧固定连接有离心球(54)，所述污泥分离池(5)一侧的底部设置有污泥排出管(55)，所述污泥排出管(55)的一侧固定连接有排污泵(56);
所述曝气装置(8)包括曝气进气泵(81)，所述曝气进气泵(81)的一侧固定连接有曝气进气管(82)，所述曝气进气管(82)的表面设置有连接管(83)，所述连接管(83)的表面设置有曝气头(84)。
2.根据权利要求1所述的一种养殖场所用自动化污水净化处理装置，其特征在于：所述过滤栅格(3)的孔径为一点二厘米。
3.根据权利要求1所述的一种养殖场所用自动化污水净化处理装置，其特征在于：所述离心球(54)的数量为八个，且八个离心球(54)关于主进水管件(52)成轴对称。
4.根据权利要求1所述的一种养殖场所用自动化污水净化处理装置，其特征在于：所述氯化池(7)顶部设置有排气孔。
5.根据权利要求1所述的一种养殖场所用自动化污水净化处理装置，其特征在于：所述曝气进气泵(81)的外侧设置保护壳，且保护壳表面具有防水功能。
6.根据权利要求1或4所述的一种养殖场所用自动化污水净化处理装置，其特征在于：所述曝气进气管(82)均匀分布在氯化池(7)的内壁上。
7.根据权利要求1或4所述的一种养殖场所用自动化污水净化处理装置，其特征在于：所述曝气头(84)数量为十个，且十个曝气头(84)平均分布在氯化池(7)内部的两侧。
说明书
一种某养殖场所用自动化污水净化处理装置
技术领域
本发明涉及污水净化处理技术领域，具体是一种养殖场所用自动化污水净化处理装置。
背景技术
污水通常是指受到一定污染的，来自生活与生产排出的废水。相对的污水处理装置，是指为使污水达到排水某一水体或再次使用的水质要求，对其进行进化的过程。污水处理被广泛应用于环保，能源，医疗，工业，餐饮等各个领域。在水产养殖业，由于长时间的水流侵蚀，很容易造成污泥的成积，不利于水养殖业的持续发展还由于重金属的污染对水养殖业是巨大的灾难，所以必须要加以预防。
发明内容
本发明的目的在于提供一种，以解决现有技术中的问题。
为实现上述目的，本发明提供如下技术方案：一种养殖场所用自动化污水净化处理装置，包括污水进水口，所述污水进水口的底部设置有污水池，所述污水池的底部设置有过滤栅格，所述过滤栅格的底部设置有第一沉淀池，所述第一沉淀池的底部设置有污泥分离池，所述污泥分离池一侧的底部设置有阀门，所述污泥分离池一侧的底部通过设置的阀门与氯化池固定连接，所述氯化池的内壁设置有曝气装置，所述氯化池另一侧的底部设置有出水口。
所述污泥分离池包括离心底座，所述离心底座的顶部设置有主进水管件，所述主进水管件的外壁设置有分进水管件，所述分进水管件的一侧固定连接有离心球;所述污泥分离池一侧的底部设置有污泥排出管，所述污泥排出管的一侧固定连接有排污泵。
所述曝气装置包括曝气进气泵，所述曝气进气泵的一侧固定连接有曝气进气管，所述曝气进气管的表面设置有连接管，所述连接管的表面设置有曝气头。
优选的，所述过滤栅格的孔径为一点二厘米。
优选的，所述离心球的数量为八个，且八个离心球关于主进水管件成轴对称。
优选的，所述氯化池顶部设置有排气孔。
优选的，所述曝气进气泵的外侧设置保护壳，且保护壳表面具有防水功能。
优选的，所述曝气进气管均匀分布在氯化池的内壁上。
优选的，所述曝气头数量为十个，且十个曝气头平均分布在氯化池内部的两侧。
与现有技术相比，本发明的有益效果是：本发明通过过滤栅格的设置，达到了可分离了污水中较大的垃圾，使后续的处理装置更加稳定运行的效果。通过污泥分离池的设置，达到了利用离心的作用将污水中的污泥进行有效的分离出来，然后从排污泵排出的效果。通过氯化池内的曝气装置的设置，达到了增加了污水中溶解氧的含量，还使污水处于剧烈搅动状态，使污水可进行充分的重金属分解的效果。通过上述结构的配合使用，达到了在不影响水养殖业内生态系统的情况下，更好的进行污水净化处理的效果。（发明人阮健宁）
