申请日2019.11.22
公开(公告)日2020.01.17
IPC分类号C02F9/14; C02F101/20; C02F101/30
摘要
本发明公开了一种基于环境保护的分级处理式工业污水处理池,包括沉淀池、净化池、消毒池、进水口和出水口，通过设置活性炭过滤网，使污水进行初步的过滤，捞取装置可以将沉淀池底部的污泥捞出，减少了人力的消耗，避免了受到污水中含有害杂质的伤害，保障了工作人员的健康，在净化池的内腔安装搅拌装置，可以充分将絮凝剂与污水进行反应，有效加速絮凝剂和悬浮颗粒间的接触速率和机率，提高絮凝剂的反应效果，高温消毒灯和杀菌棒设有多组，可以进行有效的杀菌消毒，磁铁层的制作材料选用永磁铁，可以吸附掉污水中的铁杂质，消毒剂的制作材料选用好氧填料，除去污水中的有机杂质，提高了设备的污水处理能力。
权利要求书

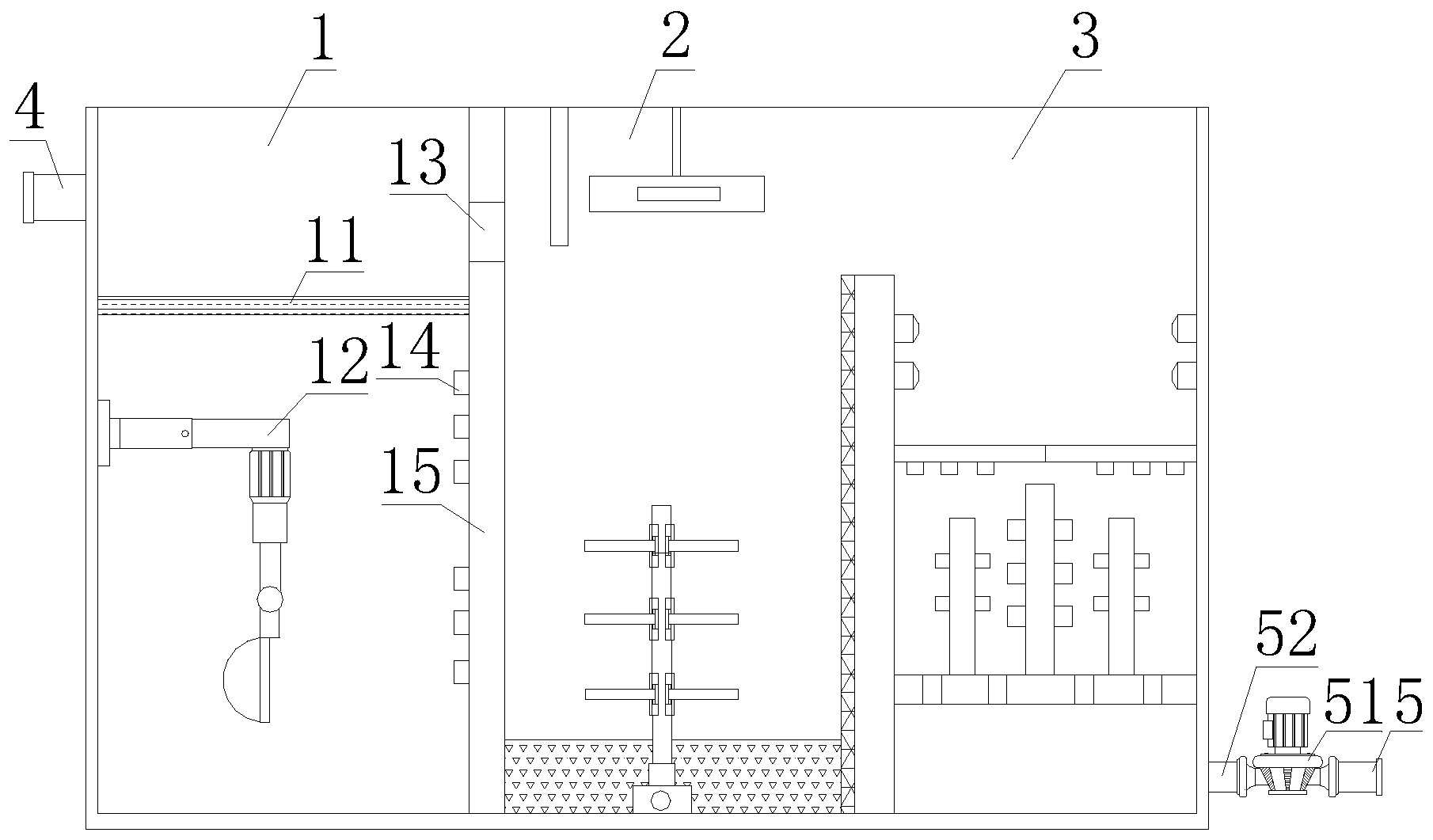

1.一种基于环境保护的分级处理式工业污水处理池，包括沉淀池(1)、净化池(2)、消毒池(3)、进水口(4)和出水口(5)，净化池(2)的一端设置沉淀池(1)，另一端设置消毒池(3)，进水口(4)安装在沉淀池(1)的侧端，出水口(5)安装在消毒池(3)的侧端;其特征在于：所述沉淀池(1)包括活性炭滤网(11)、捞取装置(12)、水处理填料(13)、过流孔(14)和第一隔板(15)，活性炭滤网(11)设置在捞取装置(12)的上端，第一隔板(15)安装在捞取装置(12)的侧端，过流孔(14)固定在第一隔板(15)的侧端，水处理填料(13)设置在第一隔板(15)的内壁，第一隔板(15)的侧端设置净化池(2);所述净化池(2)包括酸碱检测器(21)、酸碱分布器(22)、搅拌装置(23)、磁铁层(24)、第二隔板(25)和絮凝剂(26)，酸碱检测器(21)设置在酸碱分布器(22)的侧端，搅拌装置(23)安装在酸碱分布器(22)的下端，第二隔板(25)设置在搅拌装置(23)的侧端，磁铁层(24)固定在第二隔板(25)的外壁，第二隔板(25)的侧端设置消毒池(3);所述消毒池(3)包括高温消毒灯(31)、自动伸缩板(32)、消毒剂(33)、杀菌棒(34)、分流口(35)和PLC控制器(36)，高温消毒灯(31)设置在PLC控制器(36)的上端，PLC控制器(36)和消毒剂(33)分别安装在自动伸缩板(32)的上端和下端，杀菌棒(34)设置在消毒剂(33)的下端，分流口(35)设置在杀菌棒(34)的下端。
2.根据权利要求1所述的一种基于环境保护的分级处理式工业污水处理池，其特征在于：所述捞取装置(12)包括固定板(121)、第一旋转轴(122)、第一伸缩杆(123)、驱动电机(124)、第二伸缩杆(125)、活动块(126)和捞网(127)，第一旋转轴(122)的两侧端分别连接固定板(121)和第一伸缩杆(123)，驱动电机(124)焊接在第一伸缩杆(123)的下端，第二伸缩杆(125)固定在驱动电机(124)的下端，第二伸缩杆(125)通过活动块(126)连接捞网(127)。
3.根据权利要求1所述的一种基于环境保护的分级处理式工业污水处理池，其特征在于：所述搅拌装置(23)包括安装槽(231)、条形孔(232)、卡块(233)、定位螺套(234)、搅拌叶片(235)、搅拌轴(236)、第二旋转轴(237)和旋转电机(238)，安装槽(231)设置在卡块(233)的两端，条形孔(232)安装在卡块(233)的侧端，定位螺套(234)安装在条形孔(232)的外壁，搅拌叶片(235)固定在条形孔(232)的内腔，搅拌轴(236)和旋转电机(238)分别安装在第二旋转轴(237)的上端和下端。
4.根据权利要求1所述的一种基于环境保护的分级处理式工业污水处理池，其特征在于：所述出水口(5)包括水泵(51)和水管(52)，水泵(51)安装在水管(52)的外壁。
5.根据权利要求1所述的一种基于环境保护的分级处理式工业污水处理池，其特征在于：所述净化池(2)的内腔设置絮凝剂(26)，絮凝剂(26)通过搅拌装置(23)作用于净化池(2)。
6.根据权利要求1所述的一种基于环境保护的分级处理式工业污水处理池，其特征在于：所述高温消毒灯(31)和杀菌棒(34)设有多组。
7.根据权利要求1所述的一种基于环境保护的分级处理式工业污水处理池，其特征在于：所述磁铁层(24)的制作材料选用永磁铁。
8.根据权利要求1所述的一种基于环境保护的分级处理式工业污水处理池，其特征在于：所述消毒剂(33)的制作材料选用好氧填料。
说明书
一种基于环境保护的分级处理式工业污水处理池
技术领域
本发明涉及污水处理装置技术领域，具体为一种基于环境保护的分级处理式工业污水处理池。
背景技术
随着社会的发展和人们生活水平的提高，对工业品的需求日益增多，而这些工业品的生产必然伴随着污水的产生，这些污水的种类非常多，如果直接排放到环境中必然造成严重的污染。所以，必须想办法将污水净化后再排放，需要污水处理池来进行处理。
但现有的污水处理池，污水处理效果不好，无法有效的过滤掉金属杂质，且过滤后的杂质也不易清理，影响污水处理池的工作效率，污水处理能力差强人意，且沉淀后的污泥需要人工去处理，费时费力，污水中含有一些有害物质，还会影响工作人员的健康。
针对上述问题，为了提高污水处理能力，增加设备工作效率，节省成本和时间，本发明提出一种基于环境保护的分级处理式工业污水处理池。
发明内容
本发明的目的在于提供一种基于环境保护的分级处理式工业污水处理池，具有工作效率高、消毒效果好、环保和成本低的优点，解决了背景技术中的问题。
为实现上述目的，本发明提供如下技术方案：一种基于环境保护的分级处理式工业污水处理池，包括沉淀池、净化池、消毒池、进水口和出水口，净化池的一端设置沉淀池，另一端设置消毒池，进水口安装在沉淀池的侧端，出水口安装在消毒池的侧端;所述沉淀池包括活性炭滤网、捞取装置、水处理填料、过流孔和第一隔板，活性炭滤网设置在捞取装置的上端，第一隔板安装在捞取装置的侧端，过流孔固定在第一隔板的侧端，水处理填料设置在第一隔板的内壁，第一隔板的侧端设置净化池;所述净化池包括酸碱检测器、酸碱分布器、搅拌装置、磁铁层、第二隔板和絮凝剂，酸碱检测器设置在酸碱分布器的侧端，搅拌装置安装在酸碱分布器的下端，第二隔板设置在搅拌装置的侧端，磁铁层固定在第二隔板的外壁，第二隔板的侧端设置消毒池;所述消毒池包括高温消毒灯、自动伸缩板、消毒剂、杀菌棒、分流口和PLC控制器，高温消毒灯设置在PLC控制器的上端，PLC控制器和消毒剂分别安装在自动伸缩板的上端和下端，杀菌棒设置在消毒剂的下端，分流口设置在杀菌棒的下端。
进一步地，所述捞取装置包括固定板、第一旋转轴、第一伸缩杆、驱动电机、第二伸缩杆、活动块和捞网，第一旋转轴的两侧端分别连接固定板和第一伸缩杆，驱动电机焊接在第一伸缩杆的下端，第二伸缩杆固定在驱动电机的下端，第二伸缩杆通过活动块连接捞网。
进一步地，所述搅拌装置包括安装槽、条形孔、卡块、定位螺套、搅拌叶片、搅拌轴、第二旋转轴和旋转电机，安装槽设置在卡块的两端，条形孔安装在卡块的侧端，定位螺套安装在条形孔的外壁，搅拌叶片固定在条形孔的内腔，搅拌轴和旋转电机分别安装在第二旋转轴的上端和下端。
进一步地，所述出水口包括水泵和水管，水泵安装在水管的外壁。
进一步地，所述净化池的内腔设置絮凝剂，絮凝剂通过搅拌装置作用于净化池。
进一步地，所述高温消毒灯和杀菌棒设有多组。
进一步地，所述磁铁层的制作材料选用永磁铁。
进一步地，所述消毒剂的制作材料选用好氧填料。
与现有技术相比，本发明的有益效果如下：
1、本发明提出的一种基于环境保护的分级处理式工业污水处理池，通过设置活性炭过滤网，使污水进行初步的过滤，捞取装置可以将沉淀池底部的污泥捞出，减少了人力的消耗，避免了受到污水中含有害杂质的伤害，保障了工作人员的健康。
2、本发明提出的一种基于环境保护的分级处理式工业污水处理池，通过设置酸碱检测器，可以监测污水中的酸碱度，进而通过酸碱分布器调节污水的酸碱度使其达到近中性的状态。
3、本发明提出的一种基于环境保护的分级处理式工业污水处理池，通过在净化池的内腔安装搅拌装置，可以充分将絮凝剂与污水进行反应，有效加速絮凝剂和悬浮颗粒间的接触速率和机率，提高絮凝剂的反应效果。
4、本发明提出的一种基于环境保护的分级处理式工业污水处理池，高温消毒灯和杀菌棒设有多组，可以进行有效的杀菌消毒，磁铁层的制作材料选用永磁铁，可以吸附掉污水中的铁杂质，消毒剂的制作材料选用好氧填料，除去污水中的有机杂质，提高设备的污水处理能力。（发明人舒建军）
