申请日2019.02.20
公开(公告)日2019.11.15
IPC分类号B01D21/02; B01D21/24
摘要
本实用新型公开了一种再生混凝土污水沉淀装置，包括沉淀池、进水管和出水管，所述沉淀池的两端分别设置所述进水管和出渣口，且靠近所述出渣口的一端底部设置倾斜坡，所述倾斜坡的顶端安装若干个所述出水管;所述出水管均与控制阀相连接，所述控制阀的内部安装U型管。通过在沉淀池的顶部安装在往复丝杆上横向来回滑动的滑动块，滑动块上安装液压泵，液压泵控制沉淀池内部的刮泥板上下升降，当电机驱动往复丝杆转动的时候滑动块在沉淀池顶部横向滑动，刮泥板因此可以将沉淀池底部的沉淀污泥顺着出渣口推出沉淀池，方便污水沉淀后污泥的清理，而且刮泥板在不工作时，升降离开水面，避免影响污水排出。本实用新型具有污泥清理方便的特点。
权利要求书

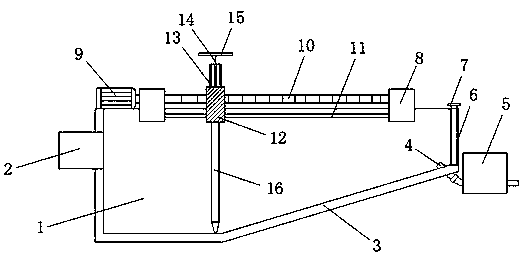

1.一种再生混凝土污水沉淀装置，包括沉淀池(1)、进水管(2)和出水管(4)，其特征在于：所述沉淀池(1)的两端分别设置所述进水管(2)和出渣口(6)，且靠近所述出渣口(6)的一端底部设置倾斜坡(3)，所述倾斜坡(3)的顶端安装若干个所述出水管(4);所述出水管(4)均与控制阀(5)相连接，所述控制阀(5)的内部安装U型管(18)，所述U型管(18)的一端通过连接栓(19)与所述出水管(4)相连通，另一端设置排水管(20);所述沉淀池(1)顶部的侧壁两端均安装两个固定块(8)，侧壁的两个固定块(8)均通过往复丝杆(10)相连接，所述往复丝杆(10)贯穿其中一块所述固定块(8)与电机(9)的电机轴相连接，所述往复丝杆(10)的外壁套接滑动块(12)，所述滑动块(12)的顶部焊接液压泵(13)，所述液压泵(13)的顶端通过升降杆(14)与横板(15)相连接，所述横板(15)的底部通过连接杆(17)安装刮泥板(16)，所述刮泥板(16)与所述沉淀池(1)的规格相匹配。
2.根据权利要求1所述的一种再生混凝土污水沉淀装置，其特征在于：所述出渣口(6)的顶部设置插槽，两侧为空心结构，且两侧与插槽相连通，插槽的内部安装上下活动的封堵块(7)。
3.根据权利要求1所述的一种再生混凝土污水沉淀装置，其特征在于：所述往复丝杆(10)的下方平行设置限位杆(11)，所述往复丝杆(10)通过电机(9)驱动与固定块(8)呈转动连接。
4.根据权利要求1所述的一种再生混凝土污水沉淀装置，其特征在于：所述往复丝杆(10)的下方平行设置限位杆(11)，所述滑动块(12)与往复丝杆(10)规格相匹配，且滑动块(12)的上下两端均套接在往复丝杆(10)和限位杆(11)的外壁。
5.根据权利要求1所述的一种再生混凝土污水沉淀装置，其特征在于：所述倾斜坡(3)与沉淀池(1)底部内壁的夹角为30°，且刮泥板(16)通过升降杆(14)呈上下活动连接。
6.根据权利要求1所述的一种再生混凝土污水沉淀装置，其特征在于：所述控制阀(5)横向并列安装在出渣口(6)的一侧，且控制阀(5)的顶部与出渣口(6)的底部平行。
说明书
一种再生混凝土污水沉淀装置
技术领域
本实用新型涉及一种污水沉淀装置，具体为一种再生混凝土污水沉淀装置，属于污水处理技术领域。
背景技术
混凝土，简称为“砼”：是指由胶凝材料将集料胶结成整体的工程复合材料的统称。通常讲的混凝土一词是指用水泥作胶凝材料，砂、石作集料;与水(可含外加剂和掺合料)按一定比例配合，经搅拌而得的水泥混凝土，也称普通混凝土，它广泛应用于土木工程，而再生混凝土使将废弃混凝土进行再加工重新生产出混凝土实现废物利用的效果，在加工的过程中，容易产生污水，污水内部含有混凝土杂质直接排出容易污染环境，因此需要将杂质沉淀再排出。
传统的再生混凝土加工产生的污水流过沉淀池虽然可以进行沉淀，但是沉淀在沉淀池底部的混凝土残渣不方便清理，长时间堆积起来容易固化，影响整个沉淀池的使用，并且当污水装满之后需要人工打开阀门放水，否则污水会溢出，人为控制容易出现纰漏，导致防水不及时，使用起来不方便。
实用新型内容
本实用新型的目的就在于为了解决上述沉淀池堆积在底部的混凝土杂质不方便清理和污水需要人工控制阀门进行防水，使用起来不方便的问题而提供一种再生混凝土污水沉淀装置，具有沉淀物易清理，污水排放易控制的优点。
本实用新型通过以下技术方案来实现上述目的，一种再生混凝土污水沉淀装置，包括沉淀池、进水管和出水管，所述沉淀池的两端分别设置所述进水管和出渣口，且靠近所述出渣口的一端底部设置倾斜坡，所述倾斜坡的顶端安装若干个所述出水管;所述出水管均与控制阀相连接，所述控制阀的内部安装U型管，所述U型管的一端通过连接栓与所述出水管相连通，另一端设置排水管;所述沉淀池顶部的侧壁两端均安装两个固定块，侧壁的两个固定块均通过往复丝杆相连接，所述往复丝杆贯穿其中一块所述固定块与电机的电机轴相连接，所述往复丝杆的外壁套接滑动块，所述滑动块的顶部焊接液压泵，所述液压泵的顶端通过升降杆与横板相连接，所述横板的底部通过连接杆安装刮泥板，所述刮泥板与所述沉淀池的规格相匹配。
优选的，所述出渣口的顶部设置插槽，两侧为空心结构，且两侧与插槽相连通，插槽的内部安装上下活动的封堵块。
优选的，所述往复丝杆的下方平行设置限位杆，所述往复丝杆通过电机驱动与固定块呈转动连接。
优选的，所述往复丝杆的下方平行设置限位杆，所述滑动块与往复丝杆规格相匹配，且滑动块的上下两端均套接在往复丝杆和限位杆的外壁。
优选的，所述倾斜坡与沉淀池底部内壁的夹角为30°，且刮泥板通过升降杆呈上下活动连接。
优选的，所述控制阀横向并列安装在出渣口的一侧，且控制阀的顶部与出渣口的底部平行。
与现有技术相比，本实用新型的有益效果是：本实用新型使用方便，结构紧凑，通过在沉淀池的顶部安装在往复丝杆上横向来回滑动的滑动块，滑动块上安装液压泵，液压泵控制沉淀池内部的刮泥板上下升降，当电机驱动往复丝杆转动的时候滑动块在沉淀池顶部横向滑动，刮泥板因此可以将沉淀池底部的沉淀污泥顺着出渣口推出沉淀池，方便污水沉淀后污泥的清理，而且刮泥板在不工作时，升降离开水面，避免影响污水排出，通过在沉淀池内部的倾斜坡顶端安装若干个横向排列的出水管，出水管与控制阀相连，控制阀内部设置U型管，U型管与出水管连通可以通过虹吸原理将沉淀池上层的污水吸出，当沉淀池内部的污水高处U型管顶端时，污水被吸出，直到出水管漏出水平，这样可以不需要人工控制定期排出污水，使用起来更方便。（发明人程佳;姚文荣;仇美婷）
