申请日2019.08.07
公开(公告)日2019.10.08
IPC分类号C12M1/00; C12M1/34
摘要
本发明公开了一种利用好氧污泥驯化厌氧菌的厌氧反应器，包括厌氧反应器本体，所述厌氧反应器本体的内部固定连接有一级分离器和二级分离器，所述二级分离器位于一级分离器的上侧，所述厌氧反应器本体的上端设有三相分离装置，所述三相分离装置的上端连接有集气管，所述三相分离装置的下端固定连接有第一上升管、第二上升管和下降管;本发明中的一种利用好氧污泥驯化厌氧菌的厌氧反应器，其可将好氧处理装置内的好氧污泥反向泵入厌氧反应器中，充分利用厌氧反应器的非启动时间对好氧污泥进行驯化，由于厌氧反应器中的环境因素，可驯化出符合启动要求的厌氧菌，无需投入成本较高的厌氧菌颗粒，可大幅降低餐余垃圾好氧处理的成本。
权利要求书

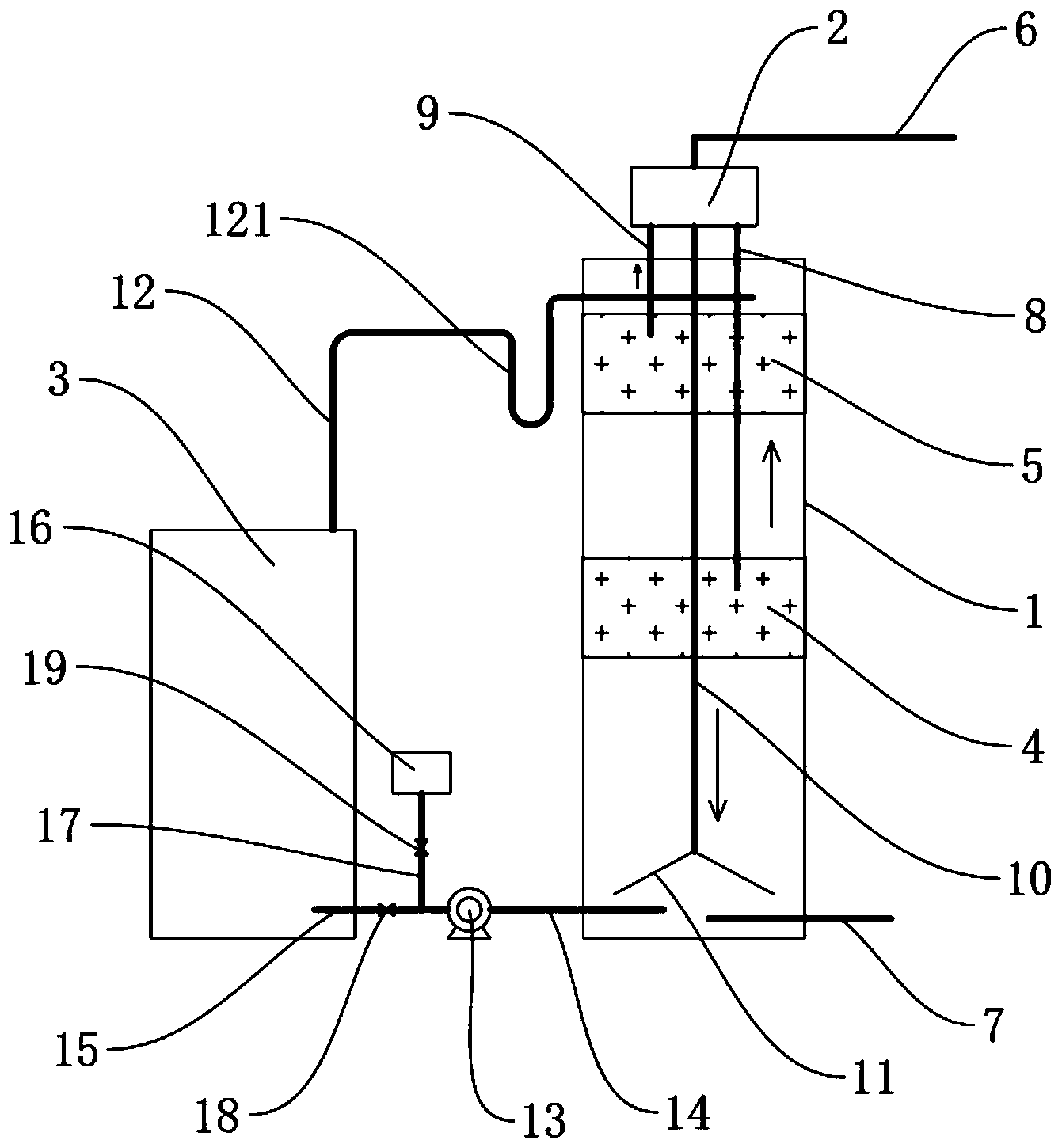

1.一种利用好氧污泥驯化厌氧菌的厌氧反应器，包括厌氧反应器本体(1)，其特征在于，所述厌氧反应器本体(1)的内部固定连接有一级分离器(4)和二级分离器(5)，所述二级分离器(5)位于一级分离器(4)的上侧，所述厌氧反应器本体(1)的上端设有三相分离装置(2)，所述三相分离装置(2)的上端连接有集气管(6)，所述三相分离装置(2)的下端固定连接有第一上升管(8)、第二上升管(9)和下降管(10)，所述第一上升管(8)的下端位于一级分离器(4)内，所述第二上升管(9)的下端位于二级分离器(5)内，所述下降管(10)的下端位于一级分离器(4)的下侧，所述下降管(10)的下端固定连接有污泥罩(11)，所述厌氧反应器本体(1)上固定连接有进液管(7)和进泥管(14)，所述进液管(7)和进泥管(14)均贯穿厌氧反应器本体(1)，所述进液管(7)和进泥管(14)位于厌氧反应器本体(1)内的一端均位于污泥罩(11)的下侧，所述厌氧反应器本体(1)上固定连接有出液管(12)，且出液管(12)贯穿厌氧反应器本体(1)，所述出液管(12)位于厌氧反应器本体(1)内部的一端位于二级分离器(5)的上侧，所述厌氧反应器本体(1)的一侧设有好氧处理装置(3)，所述好氧处理装置(3)上固定连接有出泥管(15)，所述出泥管(15)与进泥管(14)之间连接有污泥泵(13)。
2.根据权利要求1所述的一种利用好氧污泥驯化厌氧菌的厌氧反应器，其特征在于，所述厌氧反应器本体(1)与好氧处理装置(3)之间设有辅料池(16)，所述辅料池(16)与出泥管(15)之间连接有输送管(17)。
3.根据权利要求1所述的一种利用好氧污泥驯化厌氧菌的厌氧反应器，其特征在于，所述出泥管(15)上连接有第一闸阀(18)，所述输送管(17)上连接有第二闸阀(19)。
4.根据权利要求1所述的一种利用好氧污泥驯化厌氧菌的厌氧反应器，其特征在于，所述出液管(12)上设置有水封弯管(121)。
5.根据权利要求1所述的一种利用好氧污泥驯化厌氧菌的厌氧反应器，其特征在于，所述辅料池(16)内盛放有PH调节剂。
6.根据权利要求5所述的一种利用好氧污泥驯化厌氧菌的厌氧反应器，其特征在于，所述PH调节剂包括碱液和盐酸。
7.根据权利要求1所述的一种利用好氧污泥驯化厌氧菌的厌氧反应器，其特征在于，所述辅料池(16)内还盛放有微量元素。
8.根据权利要求1所述的一种利用好氧污泥驯化厌氧菌的厌氧反应器，其特征在于，所述辅料池(16)上固定连接有PH检测仪，所述PH检测仪包括一对检测探头，一对所述检测探头分别固定连接在出泥管(15)位于好氧处理装置(3)内部的一端和进泥管(14)位于厌氧反应器本体(1)内部的一端。
9.根据权利要求1所述的一种利用好氧污泥驯化厌氧菌的厌氧反应器，其特征在于，所述驯化厌氧菌的时间为十天以上。
10.根据权利要求1所述的一种利用好氧污泥驯化厌氧菌的厌氧反应器，其特征在于，所述出泥管(15)和输送管(17)上均连接有流量计。
说明书
一种利用好氧污泥驯化厌氧菌的厌氧反应器
技术领域
本发明涉及厌氧反应器技术领域，特别是涉及一种利用好氧污泥驯化厌氧菌的厌氧反应器。
背景技术
一般餐余垃圾的处理需要先将收集的餐余垃圾进行分拣，分拣出无法处理的垃圾，然后将可处理的垃圾进行粉碎，最终形成以液体垃圾的形式进行处理，对液体垃圾的处理的过程大致可分为厌氧菌处理和好氧菌处理两大部分，其中厌氧处理一般在厌氧反应器中进行，厌氧处理时会产生沼气，好氧处理一般在A/O池中进行。
厌氧反应器在生产规模的液体垃圾处理中，运行的稳定性和高效性很大程度上取决于厌氧菌的数量，现有技术中使用的一般是成熟的厌氧菌颗粒污泥，其中污泥为厌氧菌的载体，厌氧颗粒污泥属于稀缺、生长慢、难培养、出厂价格高、运输费用大的商品。一般而言，接种厌氧消化污泥可加快反应器的启动和厌氧颗粒污泥的培育过程，但对于工业化厌氧反应器而言，其启动所需要的大量厌氧消化污泥往往缺少足够来源，给工程应用带来了困难。
为满足餐余垃圾的处理能力，一般的垃圾处理厂都有多个厌氧反应器，但是在实际的处理中，会存在淡季和旺季，需要根据所需处理垃圾的数量决定开启厌氧反应器的个数，在一年中很多时间段都有部分的厌氧反应器处于非启动状态，当需要启动时需向非工作状态的厌氧反应器中添加较多成熟的厌氧菌颗粒污泥，需要较高的成本。而A/O池内有好氧污泥，好氧污泥成本极低，好氧污泥同样具备被厌氧菌繁殖所需的所有元素，却无法被较好的利用。
因此，针对上述技术问题，有必要提供一种利用好氧污泥驯化厌氧菌的厌氧反应器。
发明内容
有鉴于此，本发明的目的在于提供一种利用好氧污泥驯化厌氧菌的厌氧反应器，其可将好氧处理装置内的好氧污泥反向泵入厌氧反应器中，充分利用厌氧反应器的非启动时间对好氧污泥进行驯化，由于厌氧反应器中的环境因素，可驯化出符合启动要求的厌氧菌，无需投入成本较高的厌氧菌颗粒，可大幅降低餐余垃圾好氧处理的成本。
为了实现上述目的，本发明一实施例提供的技术方案如下：
一种利用好氧污泥驯化厌氧菌的厌氧反应器，包括厌氧反应器本体，所述厌氧反应器本体的内部固定连接有一级分离器和二级分离器，所述二级分离器位于一级分离器的上侧，所述厌氧反应器本体的上端设有三相分离装置，所述三相分离装置的上端连接有集气管，所述三相分离装置的下端固定连接有第一上升管、第二上升管和下降管，所述第一上升管的下端位于一级分离器内，所述第二上升管的下端位于二级分离器内，所述下降管的下端位于一级分离器的下侧，所述下降管的下端固定连接有污泥罩，所述厌氧反应器本体上固定连接有进液管和进泥管，所述进液管和进泥管均贯穿厌氧反应器本体，所述进液管和进泥管位于厌氧反应器本体内的一端均位于污泥罩的下侧，所述厌氧反应器本体上固定连接有出液管，且出液管贯穿厌氧反应器本体，所述出液管位于厌氧反应器本体内部的一端位于二级分离器的上侧，所述厌氧反应器本体的一侧设有好氧处理装置，所述好氧处理装置上固定连接有出泥管，所述出泥管与进泥管之间连接有污泥泵。
作为本发明的进一步改进，所述厌氧反应器本体与好氧处理装置之间设有辅料池，所述辅料池与出泥管之间连接有输送管。
作为本发明的进一步改进，所述出泥管上连接有第一闸阀，所述输送管上连接有第二闸阀。
作为本发明的进一步改进，所述出液管上设置有水封弯管。
作为本发明的进一步改进，所述辅料池内盛放有PH调节剂。
作为本发明的进一步改进，所述PH调节剂包括碱液和盐酸。
作为本发明的进一步改进，所述辅料池内还盛放有微量元素。
作为本发明的进一步改进，所述辅料池上固定连接有PH检测仪，所述PH检测仪包括一对检测探头，一对所述检测探头分别固定连接在出泥管位于好氧处理装置内部的一端和进泥管位于厌氧反应器本体内部的一端。
作为本发明的进一步改进，所述驯化厌氧菌的时间为十天以上。
作为本发明的进一步改进，所述出泥管和输送管上均连接有流量计。
本发明的有益效果是：本发明中的一种利用好氧污泥驯化厌氧菌的厌氧反应器，其可将好氧处理装置内的好氧污泥反向泵入厌氧反应器中，充分利用厌氧反应器的非启动时间对好氧污泥进行驯化，由于厌氧反应器中的环境因素，可驯化出符合启动要求的厌氧菌，无需投入成本较高的厌氧菌颗粒，可大幅降低餐余垃圾好氧处理的成本。（发明人：刘泳涛）
