申请日2019.08.09
公开(公告)日2019.09.27
IPC分类号G01N1/10
摘要
本发明公开了一种用于环境检测的深水区域污泥采样器，包括浮板和采样箱体，所述浮板上设有回收孔，所述浮板顶面上固定安装支座，所述支座内固定安装卷绕电机，所述卷绕电机左侧输出轴上固定连接第一卷绕轴，当启动卷绕电机后，卷绕电机可以带动第二卷绕筒对线缆进行卷绕和放松，控制器的控制信号可以通过数据传输接触点、数据传输接触环传输给线缆，可以在深水区域进行污泥取样时，直接将取样的水挤掉，方便在取样完成之后，可以直接对污泥进行检测，在深水内部采集的装置直接通过拉绳连接，在进行收放时非常方便，用于传输信号和电源的线缆可以卡在拉绳上，使得在水下的采集装置进行收放时，线缆不会被拉断。
权利要求书
1.一种用于环境检测的深水区域污泥采样器，包括浮板和采样箱体，其特征在于：所述浮板上设有回收孔，所述浮板顶面上固定安装支座，所述支座上设有可以拉动采样箱体在水内部运动的绕制部件，所述绕制部件包括设置在所述支座内的第一卷绕空间和第二卷绕空间，所述支座内固定安装卷绕电机，所述卷绕电机左侧输出轴上固定连接第一卷绕轴，所述第一卷绕轴上固定安装第一卷绕筒，所述第一卷绕筒上绕制拉绳，所述拉绳与所述采样箱体固定连接，所述拉绳可以拉动采样箱体向上到所述回收孔内，所述采样箱体内设有可以直接对深水区域的泥土进行取样的取样部件，
所述取样部件包括设置在所述采样箱体内的采集腔，所述采集腔内转动安装可以将泥土卷入到所述采集腔内的采集筒，所述采集腔上侧设有挤水腔，所述挤水腔与所述采集腔之间连通设有连通孔，所述采集腔内滑动安装第一挤压板，所述第一挤压板向右运动可以将采集腔内的污泥挤入到所述挤水腔内，所述挤水腔内设有滤水筒和第二挤压板，所述第二挤压板可以向右滑动将挤水腔内的泥土压入到滤水筒收集起来。
2.根据权利要求1所述的一种用于环境检测的深水区域污泥采样器，其特征在于：所述绕制部件还包括固定安装在所述卷绕电机右侧输出轴上的第二卷绕轴，所述第一卷绕空间右侧设有第二卷绕空间，所述第二卷绕轴向右贯穿所述第二卷绕空间，所述第二卷绕轴上固定安装第二卷绕筒，所述第二卷绕筒上固定缠绕线缆。
3.根据权利要求1所述的一种用于环境检测的深水区域污泥采样器，其特征在于：所述第二卷绕筒右侧面上固定安装数据传输接触点，所述第二卷绕空间右侧内壁上固定安装数据传输接触环，所述数据传输接触环与所述数据传输接触点互相滑动，所述支座内固定安装控制器，所述控制器与所述数据传输接触环电信号连接。
4.根据权利要求1所述的一种用于环境检测的深水区域污泥采样器，其特征在于：所述浮板顶面与所述支座底面之间左右对称固定安装支撑杆，所述左右两侧的支撑杆之间固定安装支撑壁，所述支撑壁内设有”Y”型分流管道，所述拉绳和所述线缆穿过所述”Y”型分流管道，所述线缆上固定安装有卡紧皮套。
5.根据权利要求1所述的一种用于环境检测的深水区域污泥采样器，其特征在于：所述浮板上转动安装转动轮，所述转动轮上设有叶片。
6.根据权利要求1所述的一种用于环境检测的深水区域污泥采样器，其特征在于：所述取样部件还包括设置在所述采集腔底壁与所述采样箱体底面之间的采集口，所述采集腔后侧内壁内固定安装采样电机，所述采样电机与所述线缆电信号连接，所述采样电机输出轴上固定安装采集筒轴，所述采集筒轴与所述采集筒固定连接。
7.根据权利要求1所述的一种用于环境检测的深水区域污泥采样器，其特征在于：所述采集腔前后内壁之间滑动安装封闭板，所述采样箱体内固定安装封闭电机，所述封闭电机与所述线缆电信号连接，所述封闭电机输出轴上固定安装第一螺纹杆，所述第一螺纹杆与所述封闭板螺纹连接，所述采集腔右侧内壁内固定安装第一挤压电机，所述第一挤压电机与所述线缆电信号连接，所述第一挤压电机输出轴上固定连接第二螺纹杆，所述第二螺纹杆与所述第一挤压板螺纹连接，当污泥被卷入到采集腔内之后，启动封闭电机，封闭电机带动第一螺纹杆转动推动封闭板向前将采集腔密封住。
8.根据权利要求1所述的一种用于环境检测的深水区域污泥采样器，其特征在于：所述挤水腔右侧内壁内固定安装第二挤压电机，所述第二挤压电机与所述线缆电信号连接，所述第二挤压电机输出轴上固定安装第三螺纹杆，所述第三螺纹杆与所述第二挤压板螺纹安装，所述连通孔内设有与所述连通孔连通的阀芯腔，所述阀芯腔内滑动安装阀芯，所述阀芯腔左侧设有电磁体腔，所述电磁体腔左侧内壁内固定安装电磁体，所述电磁体与所述线缆电信号连接，所述阀芯腔与所述电磁体腔之间滑动安装滑杆，所述滑杆与所述阀芯固定连接，所述滑杆上固定安装永磁体，所述滤水筒可以将水过滤掉。
9.根据权利要求1所述的一种用于环境检测的深水区域污泥采样器，其特征在于：所述采样箱体上设有摄像头空间，所述摄像头空间内设有摄像头，所述摄像头与所述线缆电信号连接，所述采样箱体顶面上铰接安装卡爪，所述卡爪与所述采样箱体之间固定连接扭簧。
说明书
一种用于环境检测的深水区域污泥采样器
技术领域
本发明涉及检测检验领域，具体为一种用于环境检测的深水区域污泥采样器。
背景技术
水资源是人类不能够缺少的资源，保护水资源就是保护环境，也是保护人类身体健康，水环境在进行检测的时候一般都是对水的水质进行检测，但是很多的重金属污染和一些传染病的病原体都存在与水底内的污泥内，因此也需要对深水内的污泥进行检测。
目前对深水区域的污泥进行检验的采样器，一般都是直接从水底取出来的污泥和水的混合物，在进行污泥的质量检验时，还需要将水和污泥进行分离，深水内的采样装置在进行回收时需要手动拉动线缆，而在水下作业时线缆时刻有被拉断的风险。
发明内容
本发明的目的在于提供一种用于环境检测的深水区域污泥采样器，用于克服现有技术中的上述缺陷。

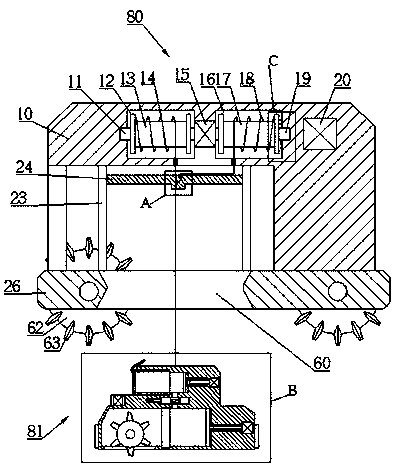

根据本发明的实施例的一种用于环境检测的深水区域污泥采样器，包括浮板和采样箱体，所述浮板上设有回收孔，所述浮板顶面上固定安装支座，所述支座上设有可以拉动采样箱体在水内部运动的绕制部件，所述绕制部件包括设置在所述支座内的第一卷绕空间和第二卷绕空间，所述支座内固定安装卷绕电机，所述卷绕电机左侧输出轴上固定连接第一卷绕轴，所述第一卷绕轴上固定安装第一卷绕筒，所述第一卷绕筒上绕制拉绳，所述拉绳与所述采样箱体固定连接，所述拉绳可以拉动采样箱体向上到所述回收孔内，所述采样箱体内设有可以直接对深水区域的泥土进行取样的取样部件，
所述取样部件包括设置在所述采样箱体内的采集腔，所述采集腔内转动安装可以将泥土卷入到所述采集腔内的采集筒，所述采集腔上侧设有挤水腔，所述挤水腔与所述采集腔之间连通设有连通孔，所述采集腔内滑动安装第一挤压板，所述第一挤压板向右运动可以将采集腔内的污泥挤入到所述挤水腔内，所述挤水腔内设有滤水筒和第二挤压板，所述第二挤压板可以向右滑动将挤水腔内的泥土压入到滤水筒收集起来。
在上述技术方案基础上，所述绕制部件还包括固定安装在所述卷绕电机右侧输出轴上的第二卷绕轴，所述第一卷绕空间右侧设有第二卷绕空间，所述第二卷绕轴向右贯穿所述第二卷绕空间，所述第二卷绕轴上固定安装第二卷绕筒，所述第二卷绕筒上固定缠绕线缆。
在上述技术方案基础上，所述第二卷绕筒右侧面上固定安装数据传输接触点，所述第二卷绕空间右侧内壁上固定安装数据传输接触环，所述数据传输接触环与所述数据传输接触点互相滑动，所述支座内固定安装控制器，所述控制器与所述数据传输接触环电信号连接。
在上述技术方案基础上，所述浮板顶面与所述支座底面之间左右对称固定安装支撑杆，所述左右两侧的支撑杆之间固定安装支撑壁，所述支撑壁内设有”Y”型分流管道，所述拉绳和所述线缆穿过所述”Y”型分流管道，所述线缆上固定安装有卡紧皮套，所述卡紧皮套可以将所述拉绳卡住。
在上述技术方案基础上，所述浮板上转动安装转动轮，所述转动轮上设有叶片。
在上述技术方案基础上，所述取样部件还包括设置在所述采集腔底壁与所述采样箱体底面之间的采集口，所述采集腔后侧内壁内固定安装采样电机，所述采样电机与所述线缆电信号连接，所述采样电机输出轴上固定安装采集筒轴，所述采集筒轴与所述采集筒固定连接。
在上述技术方案基础上，所述采集腔前后内壁之间滑动安装封闭板，所述采样箱体内固定安装封闭电机，所述封闭电机与所述线缆电信号连接，所述封闭电机输出轴上固定安装第一螺纹杆，所述第一螺纹杆与所述封闭板螺纹连接，所述采集腔右侧内壁内固定安装第一挤压电机，所述第一挤压电机与所述线缆电信号连接，所述第一挤压电机输出轴上固定连接第二螺纹杆，所述第二螺纹杆与所述第一挤压板螺纹连接。
在上述技术方案基础上，所述挤水腔右侧内壁内固定安装第二挤压电机，所述第二挤压电机与所述线缆电信号连接，所述第二挤压电机输出轴上固定安装第三螺纹杆，所述第三螺纹杆与所述第二挤压板螺纹安装，所述连通孔内设有与所述连通孔连通的阀芯腔，所述阀芯腔内滑动安装阀芯，所述阀芯腔左侧设有电磁体腔，所述电磁体腔左侧内壁内固定安装电磁体，所述电磁体与所述线缆电信号连接，所述阀芯腔与所述电磁体腔之间滑动安装滑杆，所述滑杆与所述阀芯固定连接，所述滑杆上固定安装永磁体，所述滤水筒可以将水过滤掉。
在上述技术方案基础上，所述采样箱体上设有摄像头空间，所述摄像头空间内设有摄像头，所述摄像头与所述线缆电信号连接，所述采样箱体顶面上铰接安装卡爪，所述卡爪与所述采样箱体之间固定连接扭簧。
本发明的有益效果是：本发明可以在深水区域进行污泥取样时，直接将取样的水挤掉，方便在取样完成之后，可以直接对污泥进行检测，在深水内部采集的装置直接通过拉绳连接，在进行收放时非常方便，用于传输信号和电源的线缆可以卡在拉绳上，使得在水下的采集装置进行收放时，线缆不会被拉断，值得推广。（发明人：楼碧云）
