申请日2019.06.24
公开(公告)日2019.08.20
IPC分类号C02F9/14; C02F101/30
摘要
本发明公开了一种多级分级分层可处理颗粒物的污水处理装置，涉及污水处理技术领域，包括沉淀箱、第一过滤室和第二过滤室，所述沉淀箱的上方连接有进水管，且沉淀箱的内壁设置有絮凝剂层，所述沉淀箱的两侧固定连接有一次连接水管，且一次连接水管的下方安装有分级处理组件，所述分级处理组件的内侧包括有处理箱、第一隔板、固定杆、第二隔板、轴套、旋转轴、固定框和捞网。本发明的有益效果是：该装置通过对分级处理组件的设置便于分级对污水进行除杂处理，固定框和捞网通过旋转轴构成转动结构便于利用水流的冲击使得旋转轴带动固定框和捞网进行旋转，从而对污水中的悬浮物进行打捞，且多组固定框和捞网可以同时使用提高效率。
权利要求书

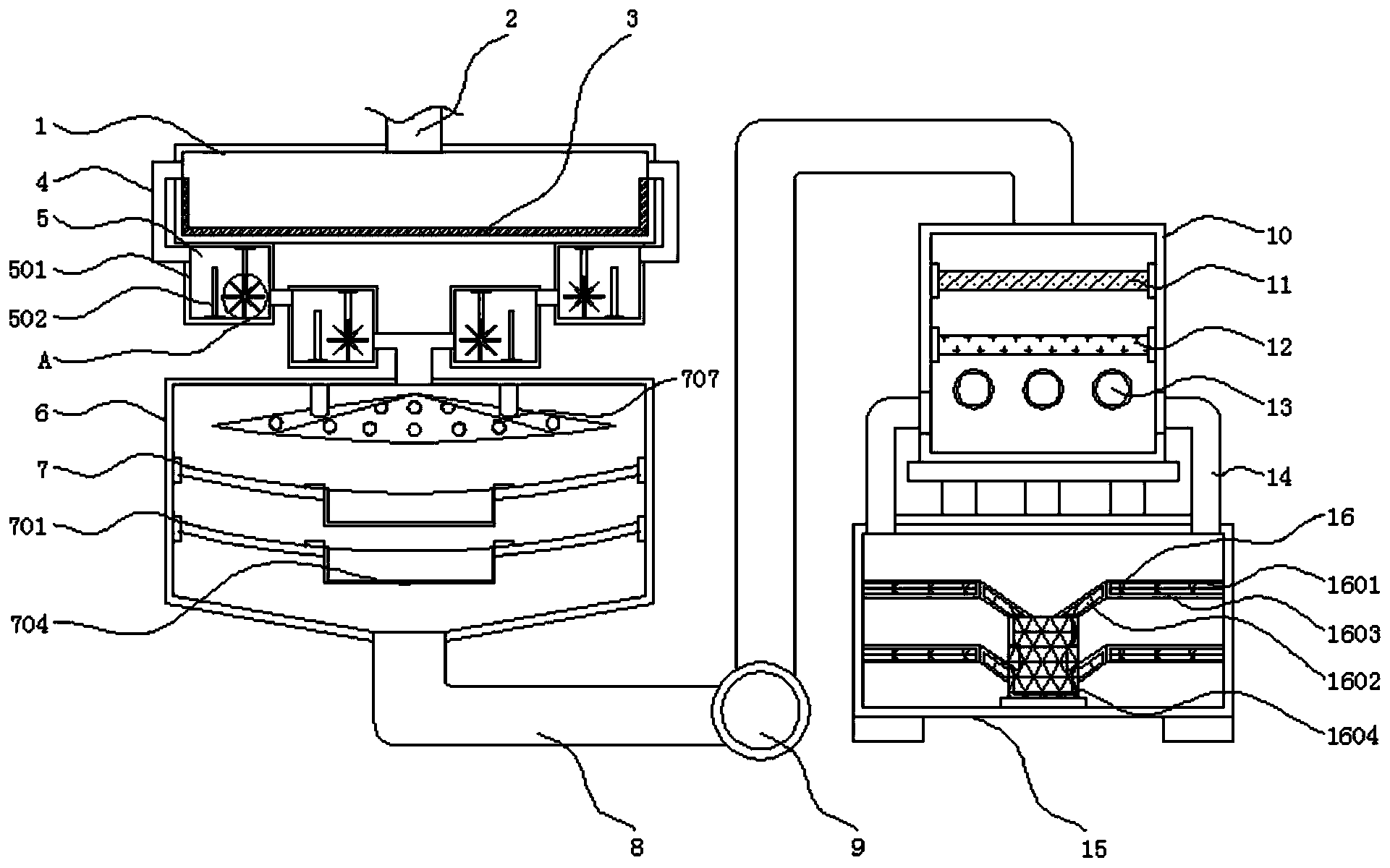

1.一种多级分级分层可处理颗粒物的污水处理装置，包括沉淀箱(1)、第一过滤室(6)和第二过滤室(15)，其特征在于：所述沉淀箱(1)的上方连接有进水管(2)，且沉淀箱(1)的内壁设置有絮凝剂层(3)，所述沉淀箱(1)的两侧固定连接有一次连接水管(4)，且一次连接水管(4)的下方安装有分级处理组件(5)，所述分级处理组件(5)的内侧包括有处理箱(501)、第一隔板(502)、固定杆(503)、第二隔板(504)、轴套(505)、旋转轴(506)、固定框(507)和捞网(508)，所述处理箱(501)的内部一侧安装有第一隔板(502)，且处理箱(501)的内部另一侧安装有固定杆(503)，所述固定杆(503)的两侧固定有第二隔板(504)，且固定杆(503)的下方安装有轴套(505)，所述轴套(505)的两侧设置有旋转轴(506)，且旋转轴(506)的外侧安装有固定框(507)，所述固定框(507)的内壁设置有捞网(508)，所述第一过滤室(6)安装于分级处理组件(5)的下方，且第一过滤室(6)的内部设置有第一过滤除杂组件(7)，所述第一过滤室(6)的底部固定连接有二次连接水管(8)，且二次连接水管(8)的一侧设置有水泵(9)，所述二次连接水管(8)的末端安装有曝气箱(10)，且曝气箱(10)的内部上方设置有活性炭过滤层(11)，所述活性炭过滤层(11)的下方设置有生物过滤层(12)，且生物过滤层(12)的下方安装有曝气管(13)，所述曝气箱(10)的外侧下方连接有三次连接水管(14)，所述第二过滤室(15)安装于三次连接水管(14)的底部，且第二过滤室(15)的内部设置有第二过滤除杂组件(16)，所述三次连接水管(14)与曝气箱(10)的连接处固定有拦截网(17)，且拦截网(17)的外侧安装有防堵组件(18)。
2.根据权利要求1所述的一种多级分级分层可处理颗粒物的污水处理装置，其特征在于：所述固定框(507)和捞网(508)通过旋转轴(506)构成转动结构，且固定框(507)和捞网(508)呈环形放射状均匀分布于旋转轴(506)的外侧。
3.根据权利要求1所述的一种多级分级分层可处理颗粒物的污水处理装置，其特征在于：所述第一过滤除杂组件(7)包括有滤网外框(701)、滤网内框(702)、过滤网(703)、集污框(704)、框架板(705)、滤水网(706)和分流板(707)，所述滤网外框(701)安装于第一过滤室(6)的内部，且滤网外框(701)的内部设置有滤网内框(702)，所述滤网外框(701)与滤网内框(702)之间固定有过滤网(703)，且滤网内框(702)的内部安装有集污框(704)，所述集污框(704)的上方外侧固定有框架板(705)，且框架板(705)与滤网内框(702)之间为螺栓连接，所述分流板(707)安装于第一过滤室(6)的内部上方。
4.根据权利要求3所述的一种多级分级分层可处理颗粒物的污水处理装置，其特征在于：所述滤网外框(701)和滤网内框(702)为一体化结构，且滤网外框(701)和滤网内框(702)的横截面呈向下的弧形弯曲状结构，所述集污框(704)的对称中心与滤网内框(702)的对称中心重合，且集污框(704)和框架板(705)通过螺栓与滤网内框(702)之间构成可拆卸结构。
5.根据权利要求3所述的一种多级分级分层可处理颗粒物的污水处理装置，其特征在于：所述分流板(707)呈圆锥状结构，且分流板(707)的对称中心与第一过滤室(6)的对称中心重合。
6.根据权利要求1所述的一种多级分级分层可处理颗粒物的污水处理装置，其特征在于：所述第二过滤除杂组件(16)包括有固定板架(1601)、斜板架(1602)、无纺布滤层(1603)和集污槽(1604)，所述固定板架(1601)安装于第二过滤室(15)的内部，且固定板架(1601)的内侧固定连接有斜板架(1602)，所述固定板架(1601)和斜板架(1602)的内部中间均设置有无纺布滤层(1603)，所述斜板架(1602)的内侧下方安装有集污槽(1604)。
7.根据权利要求6所述的一种多级分级分层可处理颗粒物的污水处理装置，其特征在于：所述固定板架(1601)和斜板架(1602)之间关于集污槽(1604)的竖直中心线相对称，且斜板架(1602)呈向集污槽(1604)一侧倾斜状结构。
8.根据权利要求1所述的一种多级分级分层可处理颗粒物的污水处理装置，其特征在于：所述防堵组件(18)包括有限位槽(1801)、除污刮板(1802)、滑块(1803)、滑槽(1804)、浮杆(1805)和冲压板(1806)，所述限位槽(1801)固定于曝气箱(10)的内壁，且限位槽(1801)的内部安装有除污刮板(1802)，所述除污刮板(1802)的两端固定有滑块(1803)，且滑块(1803)的外侧设置有滑槽(1804)，所述除污刮板(1802)的上方外侧连接有浮杆(1805)，且浮杆(1805)的内侧中部安装有冲压板(1806)。
9.根据权利要求8所述的一种多级分级分层可处理颗粒物的污水处理装置，其特征在于：所述除污刮板(1802)的内侧面与拦截网(17)的外侧面相贴合，且除污刮板(1802)通过滑块(1803)与滑槽(1804)构成滑动结构。
说明书
一种多级分级分层可处理颗粒物的污水处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种多级分级分层可处理颗粒物的污水处理装置。
背景技术
污水处理指的是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
在中国发明专利申请公开说明书CN108862944A中公开的一种多级污水处理装置，该污水处理装置，虽然通过氧化反应池、消毒池等实现多级除污以及水体沉淀净化的功能，但是该污水处理装置一般不具备分级处理的结构，无法对污水进行多级的分层处理，使得污水过滤不够充分彻底，并且不能够对污水中的颗粒物杂质进行收集处理，污水处理后的水质仍旧较为浑浊，并且管道连接处容易出现堵塞的情况，为此，我们提出一种多级分级分层可处理颗粒物的污水处理装置。
发明内容
本发明的目的在于提供一种多级分级分层可处理颗粒物的污水处理装置，以解决上述背景技术中提出的污水处理装置一般不具备分级处理的结构，无法对污水进行多级的分层处理，使得污水过滤不够充分彻底，并且不能够对污水中的颗粒物杂质进行收集处理，污水处理后的水质仍旧较为浑浊，并且管道连接处容易出现堵塞的情况的问题。
为实现上述目的，本发明提供如下技术方案：一种多级分级分层可处理颗粒物的污水处理装置，包括沉淀箱、第一过滤室和第二过滤室，所述沉淀箱的上方连接有进水管，且沉淀箱的内壁设置有絮凝剂层，所述沉淀箱的两侧固定连接有一次连接水管，且一次连接水管的下方安装有分级处理组件，所述分级处理组件的内侧包括有处理箱、第一隔板、固定杆、第二隔板、轴套、旋转轴、固定框和捞网，所述处理箱的内部一侧安装有第一隔板，且处理箱的内部另一侧安装有固定杆，所述固定杆的两侧固定有第二隔板，且固定杆的下方安装有轴套，所述轴套的两侧设置有旋转轴，且旋转轴的外侧安装有固定框，所述固定框的内壁设置有捞网，所述第一过滤室安装于分级处理组件的下方，且第一过滤室的内部设置有第一过滤除杂组件，所述第一过滤室的底部固定连接有二次连接水管，且二次连接水管的一侧设置有水泵，所述二次连接水管的末端安装有曝气箱，且曝气箱的内部上方设置有活性炭过滤层，所述活性炭过滤层的下方设置有生物过滤层，且生物过滤层的下方安装有曝气管，所述曝气箱的外侧下方连接有三次连接水管，所述第二过滤室安装于三次连接水管的底部，且第二过滤室的内部设置有第二过滤除杂组件，所述三次连接水管与曝气箱的连接处固定有拦截网，且拦截网的外侧安装有防堵组件。
优选的，所述固定框和捞网通过旋转轴构成转动结构，且固定框和捞网呈环形放射状均匀分布于旋转轴的外侧。
优选的，所述第一过滤除杂组件包括有滤网外框、滤网内框、过滤网、集污框、框架板、滤水网和分流板，所述滤网外框安装于第一过滤室的内部，且滤网外框的内部设置有滤网内框，所述滤网外框与滤网内框之间固定有过滤网，且滤网内框的内部安装有集污框，所述集污框的上方外侧固定有框架板，且框架板与滤网内框之间为螺栓连接，所述集污框的底部及外侧均设置为滤水网，所述分流板安装于第一过滤室的内部上方。
优选的，所述滤网外框和滤网内框为一体化结构，且滤网外框和滤网内框的横截面呈向下的弧形弯曲状结构，所述集污框的对称中心与滤网内框的对称中心重合，且集污框和框架板通过螺栓与滤网内框之间构成可拆卸结构。
优选的，所述分流板呈圆锥状结构，且分流板的对称中心与第一过滤室的对称中心重合。
优选的，所述第二过滤除杂组件包括有固定板架、斜板架、无纺布滤层和集污槽，所述固定板架安装于第二过滤室的内部，且固定板架的内侧固定连接有斜板架，所述固定板架和斜板架的内部中间均设置有无纺布滤层，所述斜板架的内侧下方安装有集污槽。
优选的，所述固定板架和斜板架之间关于集污槽的竖直中心线相对称，且斜板架呈向集污槽一侧倾斜状结构。
优选的，所述防堵组件包括有限位槽、除污刮板、滑块、滑槽、浮杆和冲压板，所述限位槽固定于曝气箱的内壁，且限位槽的内部安装有除污刮板，所述除污刮板的两端固定有滑块，且滑块的外侧设置有滑槽，所述除污刮板的上方外侧连接有浮杆，且浮杆的内侧中部安装有冲压板。
优选的，所述除污刮板的内侧面与拦截网的外侧面相贴合，且除污刮板通过滑块与滑槽构成滑动结构。
本发明提供了一种多级分级分层可处理颗粒物的污水处理装置，具备以下有益效果：
1、本发明通过对分级处理组件的设置便于分级对污水进行除杂处理，固定框和捞网通过旋转轴构成转动结构便于利用水流的冲击使得旋转轴带动固定框和捞网进行旋转，从而对污水中的悬浮物进行打捞，且多组固定框和捞网可以同时使用提高效率。
2、本发明通过对第一过滤除杂组件的设置便于对污水进行一次过滤除杂，分流板呈圆锥状结构便于将来自中部上方的污水水流分流向四周，使得污水可以首先与滤网外框和滤水网相接触，滤网外框和滤网内框的横截面呈向下的弧形弯曲状结构便于使得水流带动杂质集中到中间的集污框位置，除去较大的颗粒物杂质，集污框和框架板通过螺栓与滤网内框之间构成可拆卸结构便于集污框与滤网内框之间的拆装。
3、本发明通过对曝气箱的设置便于对污水进行净化处理，活性炭过滤层能够对污水中的异味以及微粒杂质进行吸附，曝气管可以进行曝气，将氧气注入到曝气箱内部，使得生物过滤层内部的好氧微生物可以通过生物作用对污水中的有机物杂质进行分解，提高水质。
4、本发明通过对第二过滤除杂组件的设置便于对污水进行二次过滤除杂，两组相对称的固定板架和斜板架可以同时使用，利用无纺布滤层对污水进行进一步的过滤，除去较小的颗粒物，斜板架呈向集污槽一侧倾斜状结构可以在水流的冲击作用下，将固定板架连同斜板架位置的无纺布滤层表面所依附的较小的颗粒物杂质冲击到集污槽位置。
5、本发明通过对防堵组件的设置能够起到防止堵塞的作用，除污刮板的内侧面与拦截网的外侧面相贴合便于利用除污刮板将拦截网的外侧面可能存在的杂质进行刮除，防止拦截网的堵塞，除污刮板通过滑块与滑槽构成滑动结构便于利用滑块与滑槽之间的相互配合使得除污刮板在限位槽内部上下移动。
