申请日2019.06.24
公开(公告)日2019.08.16
IPC分类号B01D21/00; B01D21/06; B01D21/28
摘要
本发明涉及一种沉淀效率高的清洁型污水处理设备，包括罐体、进水管、出水管和排污管，所述罐体的形状为圆柱形，所述进水管和出水管均设置在罐体的顶部，所述出水管设置在罐体的底部，所述罐体内设有辅助机构和清洁机构，所述辅助机构包括驱动电机、传动轴、密封盘、密封环、移动组件和至少两个搅棒，所述密封盘与罐体同轴设置，所述密封盘的直径与罐体的内径相等，所述密封盘与罐体密封且固定连接，所述密封盘上设有通孔，所述通孔与罐体同轴设置，所述清洁机构包括连接盘、清洁组件和至少两个第一刮杆，该沉淀效率高的清洁型污水处理设备通过辅助机构提高了沉淀效率，不仅如此，还通过清洁机构实现了清除水垢的功能。
权利要求书

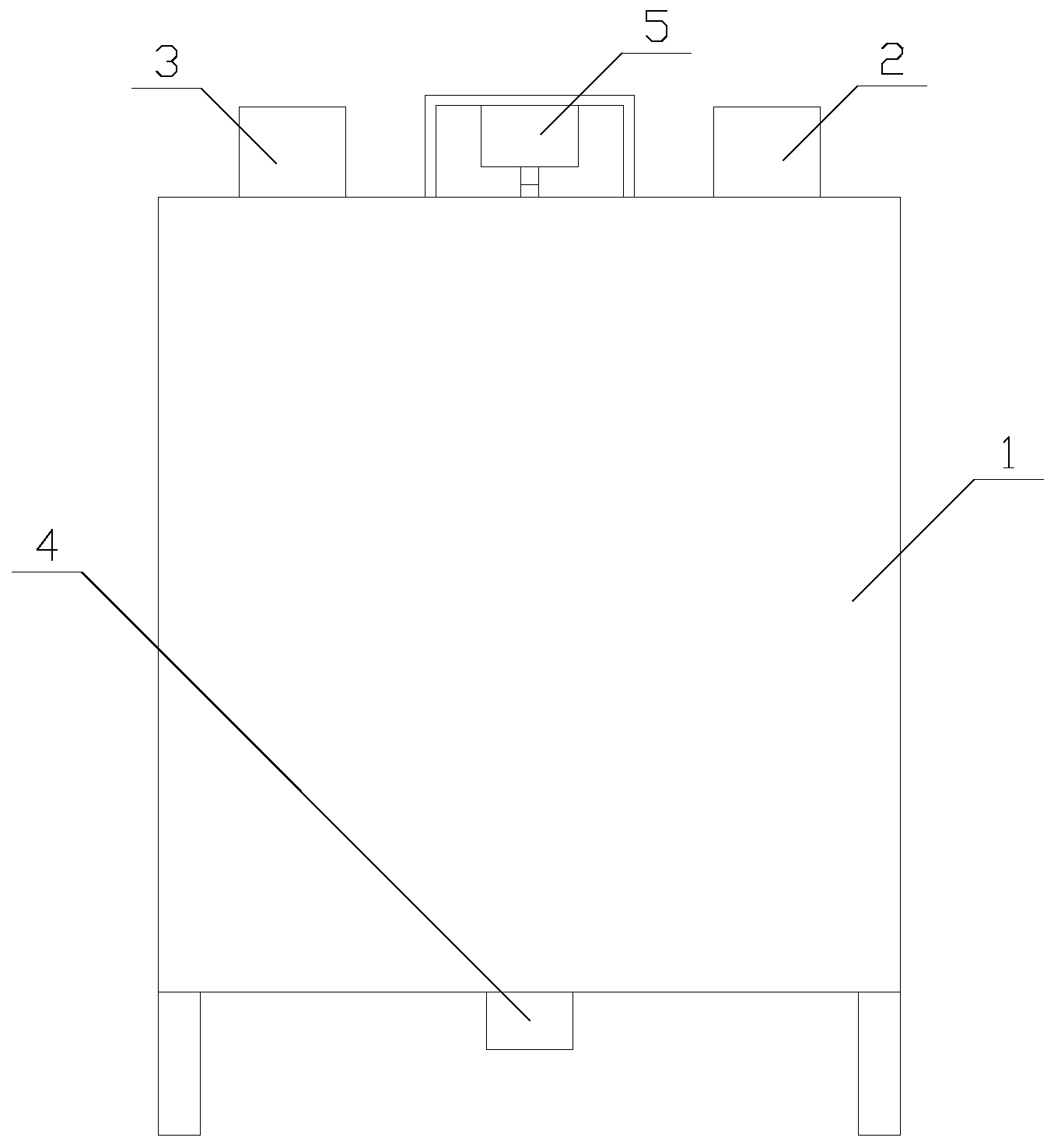

1.一种沉淀效率高的清洁型污水处理设备，包括罐体(1)、进水管(2)、出水管(3)和排污管(4)，所述罐体(1)的形状为圆柱形，所述进水管(2)和出水管(3)均设置在罐体(1)的顶部，所述出水管(3)设置在罐体(1)的底部，其特征在于，所述罐体(1)内设有辅助机构和清洁机构;
所述辅助机构包括驱动电机(5)、传动轴(6)、密封盘(7)、密封环(8)、移动组件和至少两个搅棒(9)，所述密封盘(7)与罐体(1)同轴设置，所述密封盘(7)的直径与罐体(1)的内径相等，所述密封盘(7)与罐体(1)密封且固定连接，所述密封盘(7)上设有通孔，所述通孔与罐体(1)同轴设置，所述罐体(1)的顶部设有连接孔，所述连接孔与罐体(1)同轴设置，所述传动轴(6)与连接孔同轴设置，所述传动轴(6)的直径与连接孔的孔径相等，所述传动轴(6)的直径小于通孔的孔径，所述传动轴(6)依次穿过通孔和连接孔，所述驱动电机(5)固定在罐体(1)的顶部，所述驱动电机(5)与传动轴(6)传动连接，所述传动轴(6)与连接孔滑动且密封连接，所述密封环(8)位于密封盘(7)和出水管(3)之间，所述密封环(8)与传动轴(6)同轴设置，所述密封环(8)的内径与传动轴(6)的直径相等，所述密封环(8)的外径与通孔的孔径相等，所述传动轴(6)穿过密封环(8)，所述密封环(8)与传动轴(6)滑动且密封连接，所述移动组件设置在密封环(8)的远离密封盘(7)的一侧，所述移动组件驱动密封环(8)沿着传动轴(6)的轴向移动，所述搅棒(9)的轴线与传动轴(6)的轴线垂直且相交，所述搅棒(9)以传动轴(6)的轴线为中心周向均匀分布在密封盘(7)的远离密封环(8)的一侧，所述搅棒(9)固定在传动轴(6)上;
所述清洁机构包括连接盘(10)、清洁组件和至少两个第一刮杆(11)，所述第一刮杆(11)与传动轴(6)平行，所述第一刮杆(11)位于密封盘(7)的远离密封环(8)的一侧，，所述清洁组件设置在密封盘(7)的另一侧，所述第一刮杆(11)与搅棒(9)一一对应，所述第一刮杆(11)固定在搅棒(9)的远离传动轴(6)的一侧，所述第一刮杆(11)与罐体(1)的内壁抵靠，所述连接盘(10)与传动轴(6)同轴设置，所述连接盘(10)固定在传动轴(6)的远离驱动电机(5)的一端，所述清洁组件以连接盘(10)的轴线为中心周向均匀分布在罐体(1)的内壁上。
2.如权利要求1所述的沉淀效率高的清洁型污水处理设备，其特征在于，所述清洁组件包括连杆(12)和第二刮杆(13)，所述第二刮杆(13)与传动轴(6)平行，所述第二刮杆(13)与罐体(1)的内壁抵靠，所述连杆(12)位于连接盘(10)和第二刮杆(13)之间，所述第二刮杆(13)通过连杆(12)与连接盘(10)固定连接。
3.如权利要求1所述的沉淀效率高的清洁型污水处理设备，其特征在于，所述移动组件包括电磁铁(14)、磁铁块(15)、两个推杆(16)和两个弹簧(17)，所述磁铁块(15)设置在连接盘(10)的远离密封环(8)的一侧，所述磁铁块(15)与连接盘(10)正对设置，所述传动轴(6)位于两个推杆(16)之间，所述推杆(16)与传动轴(6)平行，所述推杆(16)位于密封环(8)和磁铁块(15)之间，所述连接盘(10)上设有两个安装孔，所述安装孔与推杆(16)一一对应，所述推杆(16)穿过安装孔，所述推杆(16)与安装孔滑动连接，所述推杆(16)的一端固定在密封环(8)上，所述推杆(16)的另一端固定在磁铁块(15)上，所述弹簧(17)位于连接盘(10)和磁铁块(15)之间，所述连接盘(10)通过弹簧(17)与磁铁块(15)连接，所述电磁铁(14)设置在磁铁块(15)的远离连接盘(10)的一侧，所述电磁铁(14)与罐体(1)内的底部固定连接，所述电磁铁(14)与罐体(1)内的底部之间设有间隙。
4.如权利要求2所述的沉淀效率高的清洁型污水处理设备，其特征在于，推杆(16)上涂有润滑脂。
5.如权利要求2所述的沉淀效率高的清洁型污水处理设备，其特征在于，所述密封环(8)上设有两个限位杆(18)，所述限位杆(18)与推杆(16)一一对应，所述限位杆(18)的轴线与传动轴(6)的轴线垂直且相交，所述限位杆(18)固定在密封环(8)的靠近连接盘(10)的一侧，两个限位杆(18)之间的最大距离大于通孔的孔径。
6.如权利要求5所述的沉淀效率高的清洁型污水处理设备，其特征在于，所述限位杆(18)的制作材料为橡胶。
7.如权利要求1所述的沉淀效率高的清洁型污水处理设备，其特征在于，所述连接孔内涂有密封脂。
8.如权利要求1所述的沉淀效率高的清洁型污水处理设备，其特征在于，所述驱动电机(5)为伺服电机。
9.如权利要求1所述的沉淀效率高的清洁型污水处理设备，其特征在于，所述排污管(4)与罐体(1)同轴设置。
10.如权利要求1所述的沉淀效率高的清洁型污水处理设备，其特征在于，所述罐体(1)上涂有防腐镀锌层。
说明书
一种沉淀效率高的清洁型污水处理设备
技术领域
本发明涉及污水处理领域，特别涉及一种沉淀效率高的清洁型污水处理设备。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程,其中，沉淀是使水中悬浮物质在重力作用下下沉，从而与水分离，使水质得到澄清，这种方法简单易行，分离效果良好，是水处理的重要工艺。
现有的污水在沉淀过程中，需要较差的静置时间，大大降低了污水处理的效率，不仅如此，沉淀设备长期使用后，会在其内部形成一层污垢，若污垢不及时清除，会导致沉淀完毕的污水在排出过程中由于水流而再次浑浊，大大降低了沉淀效果。
发明内容
本发明要解决的技术问题是：为了克服现有技术的不足，提供一种沉淀效率高的清洁型污水处理设备。
本发明解决其技术问题所采用的技术方案是：一种沉淀效率高的清洁型污水处理设备，包括罐体、进水管、出水管和排污管，所述罐体的形状为圆柱形，所述进水管和出水管均设置在罐体的顶部，所述出水管设置在罐体的底部，所述罐体内设有辅助机构和清洁机构;
所述辅助机构包括驱动电机、传动轴、密封盘、密封环、移动组件和至少两个搅棒，所述密封盘与罐体同轴设置，所述密封盘的直径与罐体的内径相等，所述密封盘与罐体密封且固定连接，所述密封盘上设有通孔，所述通孔与罐体同轴设置，所述罐体的顶部设有连接孔，所述连接孔与罐体同轴设置，所述传动轴与连接孔同轴设置，所述传动轴的直径与连接孔的孔径相等，所述传动轴的直径小于通孔的孔径，所述传动轴依次穿过通孔和连接孔，所述驱动电机固定在罐体的顶部，所述驱动电机与传动轴传动连接，所述传动轴与连接孔滑动且密封连接，所述密封环位于密封盘和出水管之间，所述密封环与传动轴同轴设置，所述密封环的内径与传动轴的直径相等，所述密封环的外径与通孔的孔径相等，所述传动轴穿过密封环，所述密封环与传动轴滑动且密封连接，所述移动组件设置在密封环的远离密封盘的一侧，所述移动组件驱动密封环沿着传动轴的轴向移动，所述搅棒的轴线与传动轴的轴线垂直且相交，所述搅棒以传动轴的轴线为中心周向均匀分布在密封盘的远离密封环的一侧，所述搅棒固定在传动轴上;
所述清洁机构包括连接盘、清洁组件和至少两个第一刮杆，所述第一刮杆与传动轴平行，所述第一刮杆位于密封盘的远离密封环的一侧，，所述清洁组件设置在密封盘的另一侧，所述第一刮杆与搅棒一一对应，所述第一刮杆固定在搅棒的远离传动轴的一侧，所述第一刮杆与罐体的内壁抵靠，所述连接盘与传动轴同轴设置，所述连接盘固定在传动轴的远离驱动电机的一端，所述清洁组件以连接盘的轴线为中心周向均匀分布在罐体的内壁上。
作为优选，为了实现清洁罐体内的位于密封盘和出水管之间的内壁的功能，所述清洁组件包括连杆和第二刮杆，所述第二刮杆与传动轴平行，所述第二刮杆与罐体的内壁抵靠，所述连杆位于连接盘和第二刮杆之间，所述第二刮杆通过连杆与连接盘固定连接。
作为优选，为了实现清洁密封环移动的功能，所述移动组件包括电磁铁、磁铁块、两个推杆和两个弹簧，所述磁铁块设置在连接盘的远离密封环的一侧，所述磁铁块与连接盘正对设置，所述传动轴位于两个推杆之间，所述推杆与传动轴平行，所述推杆位于密封环和磁铁块之间，所述连接盘上设有两个安装孔，所述安装孔与推杆一一对应，所述推杆穿过安装孔，所述推杆与安装孔滑动连接，所述推杆的一端固定在密封环上，所述推杆的另一端固定在磁铁块上，所述弹簧位于连接盘和磁铁块之间，所述连接盘通过弹簧与磁铁块连接，所述电磁铁设置在磁铁块的远离连接盘的一侧，所述电磁铁与罐体内的底部固定连接，所述电磁铁与罐体内的底部之间设有间隙。
作为优选，为了减小推杆与连接盘之间的摩擦力，推杆上涂有润滑脂。
作为优选，为了提高密封环移动的精确性，所述密封环上设有两个限位杆，所述限位杆与推杆一一对应，所述限位杆的轴线与传动轴的轴线垂直且相交，所述限位杆固定在密封环的靠近连接盘的一侧，两个限位杆之间的最大距离大于通孔的孔径。
作为优选，为了减小限位杆对密封盘的冲击力，所述限位杆的制作材料为橡胶。
作为优选，为了避免灰尘从连接孔进入罐体内，所述连接孔内涂有密封脂。
作为优选，为了提高驱动电机的驱动力，所述驱动电机为伺服电机。
作为优选，为了提升排污效果，所述排污管与罐体同轴设置。
作为优选，为了延长罐体的使用寿命，所述罐体上涂有防腐镀锌层。
本发明的有益效果是，该沉淀效率高的清洁型污水处理设备通过辅助机构提高了沉淀效率，与现有的辅助机构相比，该辅助机构还具有了水与杂质隔离的功能，沉淀效果更好，不仅如此，还通过清洁机构实现了清除水垢的功能，与现有的清洁机构相比，该清洁机构结构简单，实用性更强。
