申请日2019.06.26
公开(公告)日2019.08.13
IPC分类号B01D29/03; B01D29/60; B01D29/64; B01D29/94; B01D29/96
摘要
本发明公开了一种用于浴室内的污水过滤装置，包括过滤桶，所述过滤桶是由开在过滤桶顶部的废水进口、安装在废水进口上的废水开关门装置、安装在过滤桶内部上三分之一处的活动过滤板装置、安装在过滤桶侧表面外部的污物存放装置、开在过滤桶侧表面的移动通孔、安装在移动通孔上的移动通孔门装置共同构成的，所述过滤底块顶部设有水位探测装置，所述水位探测装置是由固定安装在过滤底块顶部的水位探测挡板、开在水位探测挡板顶部中间部位的探测凹槽、安装在探测凹槽上的液位传感器共同构成的，所述过滤桶内部设有核心控制机构。本发明的有益效果是，结构简单，实用性强。
权利要求书

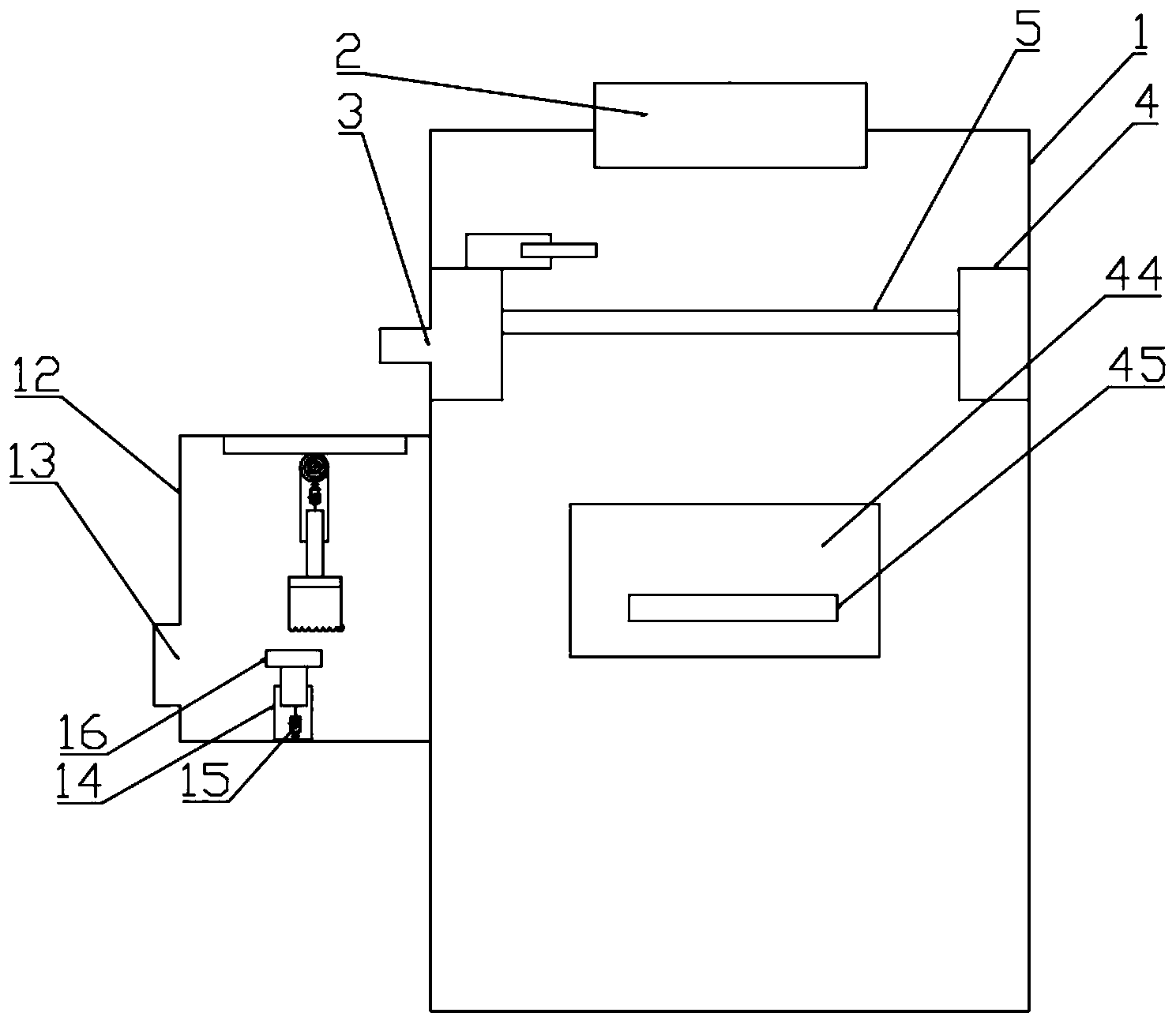

1.一种用于浴室内的污水过滤装置，包括过滤桶(1)，其特征在于，所述过滤桶(1)是由开在过滤桶(1)顶部的废水进口(2)、安装在废水进口(2)上的废水开关门装置、安装在过滤桶(1)内部上三分之一处的活动过滤板装置、安装在过滤桶(1)侧表面外部的污物存放装置、开在过滤桶(1)侧表面的移动通孔(3)、安装在移动通孔(3)上的移动通孔门装置共同构成的，所述活动过滤板装置是由固定安装在过滤桶(1)内部上三分之一处的活动过滤底块(4)、安装在过滤底块(4)侧表面左右两端的可旋转装置、安装在可旋转装置之间的伸缩装置、与可旋转装置和伸缩装置进行连接的过滤板(5)共同构成的，所述可旋转装置是由开在过滤底块(4)侧表面左右两端的可旋转圆孔(6)、安装在可旋转圆孔(6)内的旋转杆(7)、安装在旋转圆孔(6)内的第二旋转电机(8)、安装在旋转杆(7)自由端的电磁吸附机构(46)共同构成的，所述伸缩装置是由固定安装在过滤底块(4)侧表面中间部位的伸缩杆(10)、安装在伸缩杆(10)内部的第一直线电机(11)、安装在伸缩杆(10)自由端的第二电磁吸附机构(9)共同构成的，所述污物存放装置是由固定安装在过滤桶(1)侧表面外部的污物存放箱(12)、安装在污物存放箱(12)内部最底端的吸附装置、安装在污物存放箱(12)顶部的清洗装置、开在污物存放箱(12)侧表面的排出口(13)、安装在排出口(13)上的排出开关门装置共同构成的，所述吸附装置是由固定安装在污物存放箱(12)内部最底端的吸附伸缩杆(14)、安装在吸附伸缩杆(14)内部的第二直线电机(15)、安装在吸附伸缩杆(14)顶部自由端的第三电磁吸附机构(16)共同构成的，所述清洗装置是由固定安装在污物存放箱(12)顶部的清洗导轨(17)、与清洗导轨(17)进行滑动连接的滑动块(18)、安装在滑动块(18)内部的驱动装置(19)、安装在滑动块(18)下部中间部位的清洗伸缩杆(20)、安装在清洗伸缩杆(20)内部的第三直线电机(21)、安装在清洗伸缩杆(20)下部最底端的清洗刷(22)共同构成的，所述过滤底块(4)顶部设有水位探测装置，所述水位探测装置是由固定安装在过滤底块(4)顶部的水位探测挡板(23)、开在水位探测挡板(23)顶部中间部位的探测凹槽(24)、安装在探测凹槽(24)上的液位传感器(25)共同构成的，所述过滤桶(1)内部设有核心控制机构。
2.根据权利要求1所述的一种用于浴室内的污水过滤装置，其特征在于，所述废水开关门装置是由固定安装在废水进口(2)上的废水开关门框(26)、开在废水开关门框(26)中间部位的旋转圆孔(27)、安装在旋转圆孔(27)内部的旋转轴承(28)、装插在旋转轴承(28)内部的旋转杆(29)、安装在旋转杆(29)上的旋转盖(30)、安装在旋转杆(29)内部的第一旋转电机(31)共同构成的。
3.根据权利要求1所述的一种用于浴室内的污水过滤装置，其特征在于，所述第二旋转电机(8)的旋转端与旋转杆(7)相连接。
4.根据权利要求1所述的一种用于浴室内的污水过滤装置，其特征在于，所述电磁吸附机构(46)和第二电磁吸附机构(9)将过滤板(5)固定。
5.根据权利要求1所述的一种用于浴室内的污水过滤装置，其特征在于，所述移动通孔门装置是由固定安装在移动通孔(3)左右两侧的移动导轨(32)、与移动导轨(32)进行滑动连接的移动轮(33)、安装在移动轮(33)内部中间部位的移动旋转轴承(34)、装插在移动旋转轴承(34)内的旋转杆(35)、安装在旋转轴承(34)内的第三旋转电机(36)、与旋转杆(35)进行连接的移动门(37)共同构成的。
6.根据权利要求1所述的一种用于浴室内的污水过滤装置，其特征在于，所述排出开关门装置是由排出口(13)上的排出框体(38)、安装在排出框体(38)的排出开关门(39)、连接排出开关门(39)一侧与排出框体(40)一侧的合页(41)、安装在排出开关门(39)另一侧的门把手(42)、安装在门把手(42)旁边的密码锁(43)共同构成的。
7.根据权利要求1所述的一种用于浴室内的污水过滤装置，其特征在于，所述核心控制机构是由固定安装在过滤桶(1)内部的核心控制盒体(44)、安装在核心控制盒体(44)内部的核心控制芯片(45)共同构成的。
8.根据权利要求7所述的一种用于浴室内的污水过滤装置，其特征在于，所述核心控制芯片(45)分别与第二旋转电机(8)、电磁吸附机构(46)、第一直线电机(11)、第二电磁吸附机构(9)、第二直线电机(15)、第三电磁吸附机构(16)、驱动装置(19)、第三直线电机(21)、液位传感器(25)、第一旋转电机(31)、第三旋转电机(36)进行控制连接。
9.根据权利要求1所述的一种用于浴室内的污水过滤装置，其特征在于，所述废水经过旋转盖(30)进入过滤桶(1)内部经过过滤板(5)进行过滤将头发等废屑物过滤在过滤板(5)上部，当液位传感器(25)监测到过滤板(5)上部的水位超过预定位置时，将信号传输至核心控制芯片(45)内，由核心控制芯片(45)进行分析并且通过核心控制芯片(45)来控制第二旋转电机(8)、电磁吸附机构(46)、第一直线电机(11)、第二电磁吸附机构(9)来控制过滤板(5)移动至移动通孔(3)外部污物存放箱(12)内部顶端的位置，通过控制第二直线电机(15)、第三电磁吸附机构(16)来对过滤板(5)进行吸附并且将过滤板(5)放置在污物存放箱(12)内部最底端，通过控制驱动装置(19)、第三直线电机(21)来控制清洗装置将对过滤板(5)进行清洗。
10.根据权利要求1所述的一种用于浴室内的污水过滤装置，其特征在于，所述清洗后的过滤板(5)通过核心控制芯片(45)将过滤板(5)复位。
说明书
一种用于浴室内的污水过滤装置
技术领域
本发明涉及水处理设备相关领域，特别是一种用于浴室内的污水过滤装置。
背景技术
目前水资源匮乏，节约用水，保护环境变成了重中之重的工作，而家庭用水中对水资源的浪费尤为严重，因此为了节约用水保护水资源对水进行二次利用便成了首要任务，需要一种新型的装置解决上述问题。
发明内容
本发明的目的是为了解决上述问题，设计了一种用于浴室内的污水过滤装置。
实现上述目的本发明的技术方案为，一种用于浴室内的污水过滤装置，包括过滤桶，所述过滤桶是由开在过滤桶顶部的废水进口、安装在废水进口上的废水开关门装置、安装在过滤桶内部上三分之一处的活动过滤板装置、安装在过滤桶侧表面外部的污物存放装置、开在过滤桶侧表面的移动通孔、安装在移动通孔上的移动通孔门装置共同构成的，所述活动过滤板装置是由固定安装在过滤桶内部上三分之一处的活动过滤底块、安装在过滤底块侧表面左右两端的可旋转装置、安装在可旋转装置之间的伸缩装置、与可旋转装置和伸缩装置进行连接的过滤板共同构成的，所述可旋转装置是由开在过滤底块侧表面左右两端的可旋转圆孔、安装在可旋转圆孔内的旋转杆、安装在旋转圆孔内的第二旋转电机、安装在旋转杆自由端的电磁吸附机构共同构成的，所述伸缩装置是由固定安装在过滤底块侧表面中间部位的伸缩杆、安装在伸缩杆内部的第一直线电机、安装在伸缩杆自由端的第二电磁吸附机构共同构成的，所述污物存放装置是由固定安装在过滤桶侧表面外部的污物存放箱、安装在污物存放箱内部最底端的吸附装置、安装在污物存放箱顶部的清洗装置、开在污物存放箱侧表面的排出口、安装在排出口上的排出开关门装置、共同构成的，所述吸附装置是由固定安装在污物存放箱内部最底端的吸附伸缩杆、安装在吸附伸缩杆内部的第二直线电机、安装在吸附伸缩杆顶部自由端的第三电磁吸附机构共同构成的，所述清洗装置是由固定安装在污物存放箱顶部的清洗导轨、与清洗导轨进行滑动连接的滑动块、安装在滑动块内部的驱动装置、安装在滑动块下部中间部位的清洗伸缩杆、安装在清洗伸缩杆内部的第三直线电机、安装在清洗伸缩杆下部最底端的清洗刷共同构成的，所述过滤底块顶部设有水位探测装置，所述水位探测装置是由固定安装在过滤底块顶部的水位探测挡板、开在水位探测挡板顶部中间部位的探测凹槽、安装在探测凹槽上的液位传感器共同构成的，所述过滤桶内部设有核心控制机构。
所述废水开关门装置是由固定安装在废水进口上的废水开关门框、开在废水开关门框中间部位的旋转圆孔、安装在旋转圆孔内部的旋转轴承、装插在旋转轴承内部的旋转杆、安装在旋转杆上的旋转盖、安装在旋转杆内部的第一旋转电机共同构成的。
所述第二旋转电机的旋转端与旋转杆相连接。
所述电磁吸附机构和第二电磁吸附机构将过滤板固定。
所述移动通孔门装置是由固定安装在移动通孔左右两侧的移动导轨、与移动导轨进行滑动连接的移动轮、安装在移动轮内部中间部位的移动旋转轴承、装插在移动旋转轴承内的旋转杆、安装在旋转轴承内的第三旋转电机、与旋转杆进行连接的移动门共同构成的。
所述排出开关门装置是由排出口上的排出框体、安装在排出框体的排出开关门、连接排出开关门一侧与排出框体一侧的合页、安装在排出开关门另一侧的门把手、安装在门把手旁边的密码锁共同构成的。
所述核心控制机构是由固定安装在过滤桶内部的核心控制盒体、安装在核心控制盒体内部的核心控制芯片共同构成的。
所述核心控制芯片分别与第二旋转电机、电磁吸附机构、第一直线电机、第二电磁吸附机构、第二直线电机、第三电磁吸附机构、驱动装置、第三直线电机、液位传感器、第一旋转电机、第三旋转电机进行控制连接。
所述废水经过旋转盖进入过滤桶内部经过过滤板进行过滤将头发等废屑物过滤在过滤板上部，当液位传感器监测到过滤板上部的水位超过预定位置时，将信号传输至核心控制芯片内，由核心控制芯片进行分析并且通过核心控制芯片来控制第二旋转电机、电磁吸附机构、第一直线电机、第二电磁吸附机构来控制过滤板移动至移动通孔外部污物存放箱内部顶端的位置，通过控制第二直线电机、第三电磁吸附机构来对过滤板进行吸附并且将过滤板放置在污物存放箱内部最底端，通过控制驱动装置、第三直线电机来控制清洗装置将对过滤板进行清洗。
所述清洗后的过滤板通过核心控制芯片将过滤板复位。
利用本发明的技术方案制作的一种用于浴室内的污水过滤装置，能够对家庭用水过滤，大大提高了家庭用水的使用效率。
