申请日2019.07.05
公开(公告)日2019.09.20
IPC分类号C02F9/14
摘要
本发明公开了一种循环式一体化污水处理设备，包括初滤调节池、厌氧池、膜生物反应池、污泥池和中水池，所述初滤调节池一侧安装有厌氧池，所述厌氧池一侧安装有膜生物反应池，所述膜生物反应池一侧安装有污泥池，所述污泥池一侧安装有中水池，所述初滤调节池内部一侧上方设置有引流座，所述初滤调节池内部且位于引流座下方安装有初滤板;本发明膜生物反应池内污水经过膜生物反应器完成处理，中水排放到中水池，其中通过第二水泵将膜生物反应池底部的未处理完全的污水重新输送到厌氧池，经过二次厌氧处理后从循环口进入膜生物反应池，完成污水的循环重复处理，保证污水处理的高效率以及排放的高标准。
权利要求书

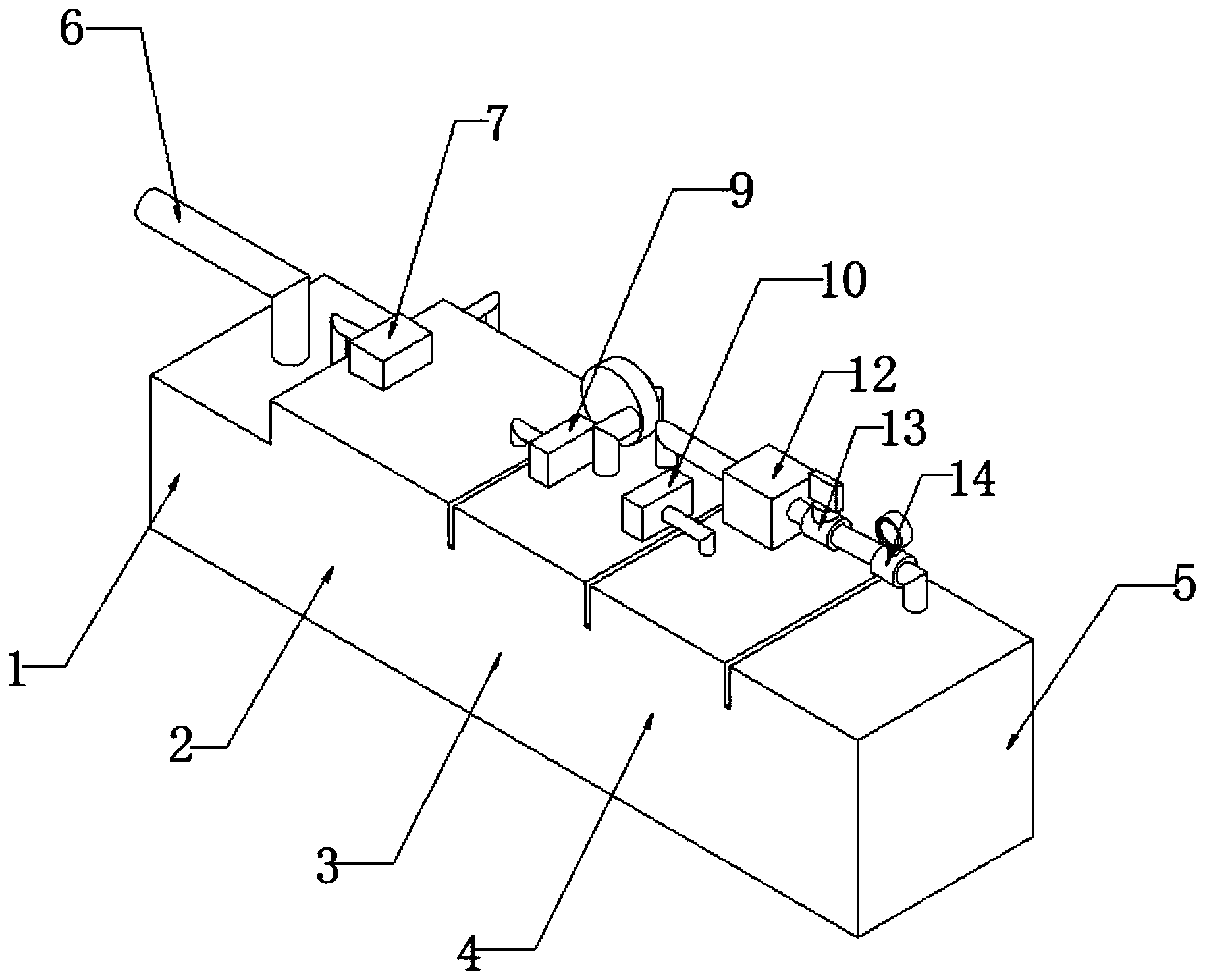

1.一种循环式一体化污水处理设备，其特征在于，包括初滤调节池(1)、厌氧池(2)、膜生物反应池(3)、污泥池(4)和中水池(5)，所述初滤调节池(1)一侧安装有厌氧池(2)，所述厌氧池(2)一侧安装有膜生物反应池(3)，所述膜生物反应池(3)一侧安装有污泥池(4)，所述污泥池(4)一侧安装有中水池(5);
所述初滤调节池(1)内部一侧上方设置有引流座(16)，所述初滤调节池(1)内部且位于引流座(16)下方安装有初滤板(18)，所述初滤板(18)一端通过转轴(19)与初滤调节池(1)对称的内壁连接，所述初滤调节池(1)内部一侧且位于初滤板(18)下方安装有折叠导板(21)，所述折叠导板(21)底端且位于初滤调节池(1)外壁开设有排杂口(17)，所述折叠导板(21)两端安装均有气压缸(20)，两个所述气压缸(20)顶端分别与初滤板(18)底端两侧转动连接;
所述厌氧池(2)顶部安装有第一水泵(7)，所述厌氧池(2)一侧安装有温控循环箱(8)，所述温控循环箱(8)内部安装有热泵(26)，所述温控循环箱(8)内部且位于热泵(26)一侧开设有储水槽(27)，所述厌氧池(2)内部设置有保温层(23)，所述保温层(23)内部设置有内层(24)，所述内层(24)内侧安装有换热管(25)，所述内层(24)内侧表面开设有若干个导热槽(22)，所述换热管(25)一端与储水槽(27)连接，且另一端与热泵(26)连接;
所述膜生物反应池(3)顶部两侧安装有第二水泵(9)和泥泵(10)，所述膜生物反应池(3)顶部中心处安装有鼓风机(11)，所述污泥池(4)顶侧安装有自吸泵(12)，所述自吸泵(12)一端通过第二水管且位于膜生物反应池(3)内部连接有膜生物反应器(15)，所述膜生物反应池(3)内部开设为圆槽(28)，所述膜生物反应池(3)底部中心处安装有伺服电机(29)，所述伺服电机(29)输出端且位于膜生物反应池(3)内部安装有旋转顶座(30)，所述膜生物反应池(3)底部一侧安装有挡座(31)，所述挡座(31)一侧开设有安装槽(33)，所述安装槽(33)内部安装有吸嘴(32)。
2.根据权利要求1所述的一种循环式一体化污水处理设备，其特征在于，所述初滤调节池(1)顶部安装有进水管(6)，所述中水池(5)一侧安装有放水管。
3.根据权利要求1所述的一种循环式一体化污水处理设备，其特征在于，所述第一水泵(7)的进水端连接有第一水管，且第一水管端口位于初滤调节池(1)内部底侧，且第一水泵(7)的出水端位于厌氧池(2)顶侧内部。
4.根据权利要求1所述的一种循环式一体化污水处理设备，其特征在于，所述储水槽(27)内部安装有加热电阻，所述厌氧池(2)和储水槽(27)内部均安装有温度传感器，所述厌氧池(2)和膜生物反应池(3)连接处且低于内部污水界面开设有循环口。
5.根据权利要求1所述的一种循环式一体化污水处理设备，其特征在于，所述自吸泵(12)另一端通过第三水管依次连接有控制阀(13)和流量计(14)，且第三水管的出水端位于中水池(5)内部，所述鼓风机(11)底端连接有第四水管，且第四水管的出气端位于膜生物反应器(15)下方。
6.根据权利要求1所述的一种循环式一体化污水处理设备，其特征在于，所述第二水泵(9)两端分别安装有第五水管，且一端第五水管位于膜生物反应池(3)内部底侧，且另一端第五水管位于厌氧池(2)内部，所述泥泵(10)两端分别安装有第六水管，且一端第六水管位于膜生物反应池(3)内部底侧与吸嘴(32)连接，且另一端第六水管位于污泥池(4)内部。
7.根据权利要求1所述的一种循环式一体化污水处理设备，其特征在于，所述旋转顶座(30)的斜面角度与挡座(31)底侧角度相同。
8.根据权利要求1所述的一种循环式一体化污水处理设备，其特征在于，所述换热管(25)为折叠U型管，且换热管(25)为铜合金材质的构件。
9.根据权利要求1所述的一种循环式一体化污水处理设备，其特征在于，所述伺服电机(29)带动旋转顶座(30)旋转为逆时针旋转。
10.一种循环式一体化污水处理设备的使用方法，其特征在于,该方法的具体操作步骤为：
步骤一：污水经过进水管(6)进入初滤调节池(1)，首先在引流座(16)的引流下，污水依次经过水平的初滤板(18)完成初步过滤，大杂质过滤在初滤板(18)上方，经过一端时间的使用，通过两端的气压缸(20)收缩，初滤板(18)在转轴(19)的支撑下向下转动直至与折叠导板(21)接触，此时大杂质在倾斜的初滤板(18)上在自身重力的作用下沿着初滤板(18)落入折叠导板(21)一侧通过排杂口(17)收集，排杂完毕，两端的气压缸(20)伸长，初滤板(18)回复至水平状态，然后在初滤调节池(1)对污水的水量和水质进行调节，调节污水pH值、水温以及曝气;
步骤二：通过第一水泵(7)将初滤调节池(1)抽入到厌氧池(2)中，往厌氧池(2)中加入厌氧菌，利用厌氧菌使有机物发生水解、酸化和甲烷化，去除废水中的有机物，同时温控循环箱(8)的储水槽(27)内的加热电阻工作对内部水进行加热，然后通过热泵(26)工作往内层(24)的换热管(25)注入循环热水，通过换热管(25)和内层(24)的换热对厌氧池(2)的污水进行温度调节，当换热管(25)内热水温度降低时重新回到储水槽(27)内进行加热利用;
步骤三：厌氧处理后的污水经过循环口进入膜生物反应池(3)，通过膜生物反应器(15)在自吸泵(12)的作用下对膜生物反应池(3)内的有机污染物降解和对泥水进行分离，抽取获得中水排放到中水池(5)，鼓风机(11)鼓入空气，污水中的泥土等杂质落入膜生物反应池(3)底部的旋转顶座(30)上，通过伺服电机(29)带动旋转顶座(30)逆时针转动，泥土等杂质转动的同时内被挡座(31)阻挡，泥泵(10)工作通过吸嘴(32)对挡座(31)阻挡的泥土等杂质输送到污泥池(4)，同时第二水泵(9)将膜生物反应池(3)底部的未处理完全的污水重新输送到厌氧池(2)，循环重复处理。
说明书
一种循环式一体化污水处理设备及其使用方法
技术领域
本发明涉及污水处理领域，具体为一种循环式一体化污水处理设备及其使用方法。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
专利公开号为(CN 205133348)的一种污水处理设备，其未对污水进行预处理，去除污水中堵塞管道的杂质;同时未对污水做到循环处理，保证污水完成达标排放。
现有的污水处理设备对污水进行处理时，通过一步到位的处理方法，这样在污水处理过程中，处理后未达标的污水也会随着达标的污水一起排放，造成资源浪费以及环境的污染;同时污水中经常含有较大的杂质和废弃物，在污水处理前需要对其进行处理，否则容易在污水处理过程中堵塞管道，对设备造成损坏提高污水处理的成本;厌氧池的厌氧菌是严格的专性菌，对温度要求非常严格,有高温厌氧50-55度，中温厌氧30-35度，其对污水有机物发生水解、酸化和甲烷化，去除废水中的有机物时需要保证温度适宜，否则容易造成厌氧菌死亡;同时关于膜生物反应池底部的堆积污泥仅仅通过泥泵难以完成处理。
发明内容
本发明的目的在于提供一种循环式一体化污水处理设备及其使用方法，为了克服上述现有的污水处理设备对污水进行处理时，通过一步到位的处理方法，这样在污水处理过程中，处理后未达标的污水也会随着达标的污水一起排放，造成资源浪费以及环境的污染;同时污水中经常含有较大的杂质和废弃物，在污水处理前需要对其进行处理，否则容易在污水处理过程中堵塞管道，对设备造成损坏提高污水处理的成本;厌氧池的厌氧菌是严格的专性菌，对温度要求非常严格,有高温厌氧50-55度，中温厌氧30-35度，其对污水有机物发生水解、酸化和甲烷化，去除废水中的有机物时需要保证温度适宜，否则容易造成厌氧菌死亡;同时关于膜生物反应池底部的堆积污泥仅仅通过泥泵难以完成处理的技术问题。
本发明的目的可以通过以下技术方案实现：
一种循环式一体化污水处理设备，包括初滤调节池、厌氧池、膜生物反应池、污泥池和中水池，所述初滤调节池一侧安装有厌氧池，所述厌氧池一侧安装有膜生物反应池，所述膜生物反应池一侧安装有污泥池，所述污泥池一侧安装有中水池;
所述初滤调节池内部一侧上方设置有引流座，所述初滤调节池内部且位于引流座下方安装有初滤板，所述初滤板一端通过转轴与初滤调节池对称内壁连接，所述初滤调节池内部一侧且位于初滤板下方安装有折叠导板，所述折叠导板底端且位于初滤调节池外壁开设有排杂口，所述折叠导板两端安装均有气压缸，两个所述气压缸顶端分别与初滤板底端两侧转动连接;
所述厌氧池顶部安装有第一水泵，所述厌氧池一侧安装有温控循环箱，所述温控循环箱内部安装有热泵，所述温控循环箱内部且位于热泵一侧开设有储水槽，所述厌氧池内部设置有保温层，所述保温层内部设置有内层，所述内层内侧安装有换热管，所述内层内侧表面开设有若干个导热槽，所述换热管一端与储水槽连接，且另一端有热泵连接;
所述膜生物反应池顶部两侧安装有第二水泵和泥泵，所述膜生物反应池顶部中心处安装有鼓风机，所述污泥池顶侧安装有自吸泵，所述自吸泵一端通过第二水管且位于膜生物反应池内部连接有膜生物反应器，所述膜生物反应池内部开设为圆槽，所述膜生物反应池底部中心处安装有伺服电机，所述伺服电机输出端且位于膜生物反应池内部安装有旋转顶座，所述膜生物反应池底部一侧安装有挡座，所述挡座一侧开设有安装槽，所述安装槽内部安装有吸嘴。
作为本发明进一步的方案：所述初滤调节池顶部安装有进水管，所述中水池一侧安装有放水管。
作为本发明进一步的方案：所述第一水泵的进水端连接有第一水管，且第一水管端口位于初滤调节池内部底侧，且第一水泵的出水端位于厌氧池顶侧内部。
作为本发明进一步的方案：所述储水槽内部安装有加热电阻，所述厌氧池和储水槽内部均安装有温度传感器，所述厌氧池和膜生物反应池连接处且低于内部污水界面开设有循环口。
作为本发明进一步的方案：所述自吸泵另一端通过第三水管依次连接有控制阀和流量计，且第三水管的出水端位于中水池内部，所述鼓风机底端连接有第四水管，且第四水管的出气端位于膜生物反应器下方。
作为本发明进一步的方案：所述第二水泵两端分别安装有第五水管，且一端第五水管位于膜生物反应池内部底侧，且另一端第五水管位于厌氧池内部，所述泥泵两端分别安装有第六水管，且一端第六水管位于膜生物反应池内部底侧与吸嘴连接，且另一端第六水管位于污泥池内部。
作为本发明进一步的方案：所述旋转顶座的斜面角度与挡座底侧角度相同。
作为本发明进一步的方案：所述换热管为折叠U型管，且换热管为铜合金材质的构件。
作为本发明进一步的方案：所述伺服电机带动旋转顶座旋转为逆时针旋转。
一种循环式一体化污水处理设备的使用方法，该方法的具体操作步骤为：
步骤一：污水经过进水管进入初滤调节池，首先在引流座的引流下，污水依次经过水平的初滤板完成初步过滤，大杂质过滤在初滤板上方，经过一端时间的使用，通过两端的气压缸收缩，初滤板在转轴的支撑下向下转动直至与折叠导板接触，此时大杂质在倾斜的初滤板上在自身重力的作用下沿着初滤板落入折叠导板一侧通过排杂口收集，排杂完毕，两端的气压缸伸长，初滤板回复至水平状态，然后在初滤调节池对污水的水量和水质进行调节，调节污水pH值、水温以及曝气;
步骤二：通过第一水泵将初滤调节池抽入到厌氧池中，往厌氧池中加入厌氧菌，利用厌氧菌使有机物发生水解、酸化和甲烷化，去除废水中的有机物，同时温控循环箱的储水槽内的加热电阻工作对内部水进行加热，然后通过热泵工作往内层的换热管注入循环热水，通过换热管和内层的换热对厌氧池的污水进行温度调节，当换热管内热水温度降低时重新回到储水槽内进行加热利用;
步骤三：厌氧处理后的污水经过循环口进入膜生物反应池，通过膜生物反应器在自吸泵的作用下对膜生物反应池内的有机污染物降解和对泥水进行分离，抽取获得中水排放到中水池，鼓风机鼓入空气，污水中的泥土等杂质落入膜生物反应池底部的旋转顶座上，通过伺服电机带动旋转顶座逆时针转动，泥土等杂质转动的同时被挡座阻挡，泥泵工作通过吸嘴对挡座阻挡的泥土等杂质输送到污泥池，同时第二水泵将膜生物反应池底部的未处理完全的污水重新输送到厌氧池，循环重复处理。
与原有技术相比，本发明的有益效果：
1、膜生物反应池内污水经过膜生物反应器完成处理，中水排放到中水池，其中通过第二水泵将膜生物反应池底部的未处理完全的污水重新输送到厌氧池，经过二次厌氧处理后从循环口进入膜生物反应池，完成污水的循环重复处理，保证污水处理的高效率以及排放的高标准;
2、污水经过进水管进入初滤调节池，首先在引流座的引流下，污水依次经过水平的初滤板完成初步过滤，大杂质过滤在初滤板上方，经过一端时间的使用，通过两端的气压缸收缩，初滤板在转轴的支撑下向下转动直至与折叠导板接触，此时大杂质在倾斜的初滤板上在自身重力的作用下沿着初滤板落入折叠导板一侧通过排杂口收集，排杂完毕，两端的气压缸伸长，初滤板回复至水平状态，能够对污水进行初步过滤去除大杂质，同时能够定时对过滤出的大杂质进行清理，便于后续污水处理的便捷和高效，避免出现堵塞管道的现象;
3、温控循环箱的储水槽内的加热电阻工作对内部水进行加热，然后通过热泵工作往内层的换热管注入循环热水，通过换热管和内层的换热对厌氧池的污水进行温度调节，当换热管内热水温度降低时重新回到储水槽内进行加热利用，始终保持厌氧池内污水温度维持在厌氧菌存活温度，保证了厌氧菌对污水的处理效率;
4、污水中的泥土等杂质落入膜生物反应池底部的旋转顶座上，通过伺服电机带动旋转顶座逆时针转动，泥土等杂质转动的同时被挡座阻挡，泥泵工作通过吸嘴对挡座阻挡的泥土等杂质输送到污泥池，便于膜生物反应池底部的泥土等杂质进行堆积然后输送，大大提高了泥土等杂质的输送和清理效果。
