申请日2019.07.05
公开(公告)日2019.09.20
IPC分类号C02F9/12; C02F101/20; C02F101/22
摘要
本发明涉及一种铁氧体动态膜处理重金属的污水装置，包括电磁吸附过滤器、膜过滤器、污泥池、管道混合器以及进水泵，所述进水泵通过管道依次与电磁吸附过滤器、管道混合器、膜过滤器相连;所述膜过滤器下端设有第一排污管道，所述第一排污管道与污泥池相连，所述第一排污管道道上设有第二排污管道以及第三排污管道，所述第二排污管道与管道混合器相连，所述第三排污管道与电磁吸附过滤器相连;本发明公开的一种铁氧体动态膜处理重金属的污水装置，包括絮凝、吸附、膜过滤等多种效果，能有效去除污水中的重金属，成本低，排水水质高。
权利要求书
1.一种铁氧体动态膜处理重金属的污水装置，其特征在于：包括电磁吸附过滤器、膜过滤器、污泥池、管道混合器以及进水泵，所述进水泵通过管道依次与电磁吸附过滤器、管道混合器、膜过滤器相连;所述膜过滤器下端设有第一排污管道，所述第一排污管道与污泥池相连，所述第一排污管道道上设有第二排污管道以及第三排污管道，所述第二排污管道与管道混合器相连，所述第三排污管道与电磁吸附过滤器相连。
2.根据权利要求1所述的一种铁氧体动态膜处理重金属的污水装置，其特征在于：所述膜过滤器包括膜过滤器本体以及第一出水管，所述膜过滤器本体内设有刮料装置以及筛网装置，所述筛网装置包括至少2个膜组件，相邻两个膜组件之间设有间隔，所述膜组件包括外壳，外壳内侧为中空结构，所述外壳左侧设有通孔，所述通孔内设有筛绢;所述外壳下端均设有第二出水管，所述外壳下端通过第二出水管与第一出水管相连;所述刮料装置包括至少2个磁性刮板，所述每个磁性刮板分别设置在相应的两个膜组件之间的间隔内。
3.根据权利要求2所述的一种铁氧体动态膜处理重金属的污水装置，其特征在于：所述筛绢孔径为1-50um。
4.根据权利要求2所述的一种铁氧体动态膜处理重金属的污水装置，其特征在于：还包括固定杆以及刮刀，所述固定杆左右两端均与膜过滤器本体相连，所述固定杆上设有刮刀，刮刀设置在筛网装置下方。
5.根据权利要求4所述的一种铁氧体动态膜处理重金属的污水装置，其特征在于：所述刮刀的数量为至少2个。
6.根据权利要求1所述的一种铁氧体动态膜处理重金属的污水装置，其特征在于：所述电磁吸附过滤器包括过滤器筒体，所述过滤器筒体外侧设有电磁线圈壳体，所述电磁线圈壳体内安装有电磁线圈，所述过滤器筒体内侧设有钢毛。
7.根据权利要求1所述的一种铁氧体动态膜处理重金属的污水装置，其特征在于：所述第二排污管道上设有第二加药装置。
8.根据权利要求1所述的一种铁氧体动态膜处理重金属的污水装置，其特征在于：所述管道混合器与膜过滤器之间设有第一加药装置。
9.一种根据权利要求1-8所述的铁氧体动态膜处理重金属的污水装置的使用方法，其特征在于，步骤如下：
(1)Fe3O4颗粒经过污泥泵送进电磁吸附过滤器，电磁线圈通电产生磁场，在磁场作用下Fe3O4吸附在钢毛表面;污水由泵送入电磁吸附过滤器;吸附一段时间后关闭电磁线圈电源，Fe3O4与污水一同从电磁吸附过滤器送入至管道混合器中;
(2)向管道混合器中污水中添加磁性Fe3O4，同时加入硫酸亚铁盐，通过管道混合器三者充分混合，调节污水pH至9-10;
(3)将反应后的污水通过进水泵泵入至膜过滤器中，在筛绢膜孔的阻挡下，清水经筛绢膜孔进入至外壳内，并经过第二出水管、第一出水管中排出，污水中的磁性Fe3O4从膜过滤器底部排出，部分进入沉淀池;
(4)将膜过滤器底部排出的部分磁性Fe3O4调节pH至11-12后，回流至污水进口，再次进入装置内进行反应;
(5)将膜过滤器底部排出的部分磁性Fe3O4经过污泥泵送进电磁吸附过滤器，在磁场作用下Fe3O4吸附在钢毛20表面进行吸附。
10.根据权利要求9所述的铁氧体动态膜处理重金属的污水装置的使用方法，其特征在于：所述步骤(2)中加磁性Fe3O4与硫酸亚铁盐的质量比为1:5-10。
说明书
一种铁氧体动态膜处理重金属的污水装置
技术领域
本发明涉及一种铁氧体动态膜处理重金属的污水装置，属于重金属污水沉淀及动态膜过滤系统设备领域。
背景技术
水体重金属污染是由人类活动造成的，其中最主要的原因是工业重金属污水的任意排放。这些污水中含有的铬、镉、铅、镍、锌、汞对人体有较大的危害，对人体构成极大的威胁，已成为严重的环境问题。当前随着国家对生态环境的逐渐重视，环境要求日益，重金属污水的排放标准也越来越严格，电镀，半导体，矿山等行业的排水要求越来越高，因此需要开发经济有效的工艺，满足重金属污水的处理要求。
目前重金属污水常用的处理方法有中和沉淀法、吸附法、离子交换法。中和沉淀法通过加碱或硫化物进行中和反应使重金属生成不溶物从而加以分离，但是通过中和沉淀法处理污水可以达到的排放标准比较低，而且沉淀物颗粒较细，不易沉淀，处理时间较长。吸附法是利用多孔性固体物质吸附去除重金属离子的一种方法，工艺关键是吸附材料，吸附材料的种类很多，常用的吸附材料为活性炭，活性炭价格高，使用寿命短，吸附饱和后需再生，操作费用高。离子交换法是重金属污水与离子交换剂进行交换，达到去除废水中重金属离子的方法，处理容量大，出水水质好，可回收重金属资源，对环境无二次污染，但离子交换剂再生频繁，操作费用高，且易氧化失效。
专利201510451210.7采用铁氧体沉淀法处理重金属污水，最后生成的磁性污泥经自然沉淀分离，在实际应用中占地面积较大，处理时间较长。膜处理法可以达到较高的出水标准，工艺简单，并且设备占地面积小。专利201010171783.1公开了一种膜处理工艺，采用微滤膜或超滤膜处理重金属污水，需要频繁的反冲洗。
由于目前各种工艺存在的缺点，急需一种新的高效易达标的重金属污水处理工艺。
发明内容
本发明针对现有技术中存在的不足，提供了一种铁氧体动态膜处理重金属的污水装置，以解决现有技术中存在的问题。
为实现上述目的，本发明采用的技术方案如下：

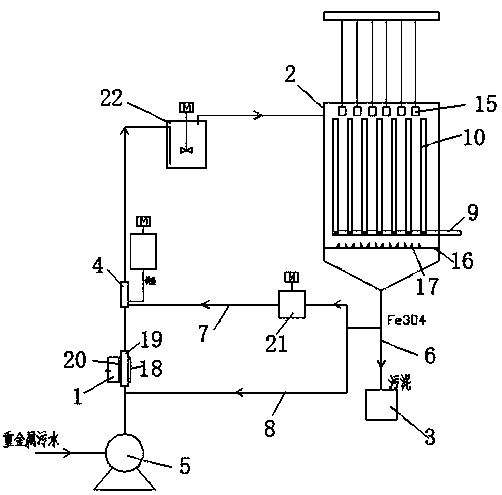

一种铁氧体动态膜处理重金属的污水装置，包括电磁吸附过滤器、膜过滤器、污泥池、管道混合器以及进水泵，所述进水泵通过管道依次与电磁吸附过滤器、管道混合器、膜过滤器相连;所述膜过滤器下端设有第一排污管道，所述第一排污管道与污泥池相连，所述第一排污管道道上设有第二排污管道以及第三排污管道，所述第二排污管道与管道混合器相连，所述第三排污管道与电磁吸附过滤器相连。
作为本发明的一种改进，所述膜过滤器包括膜过滤器本体以及第一出水管，所述膜过滤器本体内设有刮料装置以及筛网装置，所述筛网装置包括至少2个膜组件，相邻两个膜组件之间设有间隔，所述膜组件包括外壳，外壳内侧为中空结构，所述外壳左侧设有通孔，所述通孔内设有筛绢;所述外壳下端均设有第二出水管，所述外壳下端通过第二出水管与第一出水管相连;所述刮料装置包括至少2个磁性刮板，所述每个磁性刮板分别设置在相应的两个膜组件之间的间隔内。
作为本发明的一种改进，所述筛绢孔径为1-50um。
作为本发明的一种改进，还包括固定杆以及刮刀，所述固定杆左右两端均与膜过滤器本体相连，所述固定杆上设有刮刀，刮刀设置在筛网装置下方。
作为本发明的一种改进，所述刮刀的数量为至少2个。
作为本发明的一种改进，所述电磁吸附过滤器包括过滤器筒体，所述过滤器筒体外侧设有电磁线圈壳体，所述电磁线圈壳体内安装有电磁线圈，所述过滤器筒体内侧设有钢毛。
作为本发明的一种改进，所述第二排污管道上设有第二加药装置。
作为本发明的一种改进，所述管道混合器与膜过滤器之间设有第一加药装置。
作为本发明的一种改进，所述的铁氧体动态膜处理重金属的污水装置的使用方法，步骤如下：
(1)Fe3O4颗粒经过污泥泵送进电磁吸附过滤器，电磁线圈通电产生磁场，在磁场作用下Fe3O4吸附在钢毛表面;污水由泵送入电磁吸附过滤器;吸附一段时间后关闭电磁线圈电源，Fe3O4与污水一同从电磁吸附过滤器送入至管道混合器中;
(2)向管道混合器中污水中添加磁性Fe3O4，同时加入硫酸亚铁盐，通过管道混合器三者充分混合，调节污水pH至9-10;
(3)将反应后的污水通过进水泵泵入至膜过滤器中，在筛绢膜孔的阻挡下，清水经筛绢膜孔进入至外壳内，并经过第二出水管、第一出水管中排出，污水中的磁性Fe3O4从膜过滤器底部排出，部分进入沉淀池;
(4)将膜过滤器底部排出的部分磁性Fe3O4调节pH至11-12后，回流至污水进口，再次进入装置内进行反应;
(5)将膜过滤器底部排出的部分磁性Fe3O4经过污泥泵送进电磁吸附过滤器，在磁场作用下Fe3O4吸附在钢毛20表面进行吸附。
作为本发明的一种改进，所述步骤(2)中加磁性Fe3O4与硫酸亚铁盐的质量比为1:5-10。
由于采用了以上技术，本发明较现有技术相比，具有的有益效果如下：
本发明公开的一种铁氧体动态膜处理重金属的污水装置，可以一次可处理Ni、Cr、Zn、Cu等多种重金属离子，反应时间短，占地面积小;
本发明公开的一种铁氧体动态膜处理重金属的污水装置，包括絮凝、吸附、膜过滤等多种效果，能有效去除污水中的重金属，成本低，排水水质高;
本发明所产生的污泥是一种优良的磁性材料，性能稳定，可回收利用。
本发明采用筛绢作为膜材料，以重金属原位生成的颗粒物形成动态膜，建设成本低。
