申请日2018.05.21
公开(公告)日2019.02.05
IPC分类号C02F9/14
摘要
本实用新型公开了一种用于减少污水排放的工业废水净化处理装置，其结构包括刮渣机、链带板、气浮池、箱体、接触氧化池、排管、电机、回流管、曝气机，所述气浮池设在箱体内部顶层，并通过接触氧化池与排管相连接，本实用新型一种用于减少污水排放的工业废水净化处理装置，如图1所示在设备顶端增加链带板，通过履带架沿着底端两臂轴杆拼装在箱体顶部使自身内部臂肩滑轮与刮渣机过渡嵌合连接，再由传动轴前后摆动与臂肩滑轮啮合传动一起将动力传递至驱动轮，从而带动链轨结合两臂导向轮来回相互运转使拖轮节臂牵引刮渣机，跟随链轨在履带架上左右移动来消除气浮池污水中的悬浮杂质以防止废渣累积，确保设备能够达到污水完全净化的目的。
权利要求书
1.一种用于减少污水排放的工业废水净化处理装置，其结构包括刮渣机(1)、链带板(2)、气浮池(3)、箱体(4)、接触氧化池(5)、排管(6)、电机(7)、回流管(8)、曝气机(9)，所述箱体(4)内部固定设有接触氧化池(5)及气浮池(3)，且三者相互平行为一体化结构，其特征在于：
所述刮渣机(1)通过底端两侧轴承嵌入设在箱体(4)顶部，并与链带板(2)相互啮合活动连接，且链带板(2)采用过渡配合方式嵌入设在箱体(4)顶部，所述气浮池(3)设在箱体(4)内部顶层，并通过接触氧化池(5)与排管(6)相连接，所述排管(6)通过左右两侧扣板紧固嵌合连接在箱体(4)内部呈等距水平排列，所述电机(7)采用过渡配合嵌入设在箱体(4)表面左下角紧固连接，所述回流管(8)上下端分别贯穿嵌入设在箱体(4)左侧截面下方及曝气机(9)底端内部，且曝气机(9)固定设在箱体(4)左侧上方并与电机(7)采用电性连接;
所述链带板(2)由拖轮节臂(201)、链轨(202)、臂肩滑轮(203)、传动轴(204)、驱动轮(205)、履带架(206)、导向轮(207)组成，所述拖轮节臂(201)通过从侧方轴杆贯穿嵌入设在履带架(206)内部左侧，所述链轨(202)股锁定嵌入设在履带架(206)表面，呈等距水平环绕排列并相互啮合活动连接，所述臂肩滑轮(203)固定贯穿嵌入设在履带架(206)内部中央右侧，并与导向轮(207)相互紧密嵌合活动连接，所述传动轴(204)采用过渡配合贯穿嵌合在履带架(206)内部右侧末端，并通过臂肩滑轮(203)与驱动轮(205)相互连接。
2.根据权利要求1所述的一种用于减少污水排放的工业废水净化处理装置，其特征在于：所述刮渣机(1)通过底端轴承与拖轮节臂(201)相互嵌合活动连接。
3.根据权利要求1所述的一种用于减少污水排放的工业废水净化处理装置，其特征在于：所述气浮池(3)与接触氧化池(5)固定凹陷设在箱体(4)内部为一体化结构。
4.根据权利要求1所述的一种用于减少污水排放的工业废水净化处理装置，其特征在于：所述排管(6)呈等距水平排列嵌入设在箱体(4)内部并与接触氧化池(5)相互连接。
5.根据权利要求1所述的一种用于减少污水排放的工业废水净化处理装置，其特征在于：所述电机(7)与曝气机(9)分别嵌入设在箱体(4)左侧且相互采用电性连接。
6.根据权利要求1所述的一种用于减少污水排放的工业废水净化处理装置，其特征在于：所述回流管(8)采用过渡配合嵌入设在箱体(4)外壁左侧截面边沿。
说明书
一种用于减少污水排放的工业废水净化处理装置
技术领域
本实用新型是一种用于减少污水排放的工业废水净化处理装置，属于污水处理技术领域。
背景技术
工业废水治理指的是工业生产过程用过的水经过适当处理回用于生产或妥善地排放出厂，包括生产用水的管理和为便于治理废水而采取的措施。
现有技术公开了申请号为：CN201620056860.1的一种工业废水净化处理装置，它涉及一种净化处理装置，具体涉及一种工业废水净化处理装置。本实用新型为了解决现有净化处理方法耗费成本较高，且依然会有大量有害元素排放入干净的水源中，对周围环境存在危害的问题。本实用新型包括蒸发器、冷凝器、排水管路、废气净化组件、废液净化组件和多个蒸汽管道，蒸发器通过多个蒸汽管道与冷凝器连接，冷凝器的废气排放口与废气净化组件连接，冷凝器的排水口与排水管路连接，蒸发器底部的废液出口与废液净化组件连接。本实用新型用于环保领域。但是其不足之处在于刮渣机位置受限无法前后移动，容易导致部分废渣残留，在累积到一定程度后需人工手动除去。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种用于减少污水排放的工业废水净化处理装置，以解决刮渣机位置受限无法前后移动，容易导致部分废渣残留，在累积到一定程度后需人工手动除去的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种用于减少污水排放的工业废水净化处理装置，其结构包括刮渣机、链带板、气浮池、箱体、接触氧化池、排管、电机、回流管、曝气机，所述箱体内部固定设有接触氧化池及气浮池，且三者相互平行为一体化结构，所述刮渣机通过底端两侧轴承嵌入设在箱体顶部，并与链带板相互啮合活动连接，且链带板采用过渡配合方式嵌入设在箱体顶部，所述气浮池设在箱体内部顶层，并通过接触氧化池与排管相连接，所述排管通过左右两侧扣板紧固嵌合连接在箱体内部呈等距水平排列，所述电机采用过渡配合嵌入设在箱体表面左下角紧固连接，所述回流管上下端分别贯穿嵌入设在箱体左侧截面下方及曝气机底端内部，且曝气机固定设在箱体左侧上方并与电机采用电性连接;所述链带板由拖轮节臂、链轨、臂肩滑轮、传动轴、驱动轮、履带架、导向轮组成，所述拖轮节臂通过从侧方轴杆贯穿嵌入设在履带架内部左侧，所述链轨股锁定嵌入设在履带架表面，呈等距水平环绕排列并相互啮合活动连接，所述臂肩滑轮固定贯穿嵌入设在履带架内部中央右侧，并与导向轮相互紧密嵌合活动连接，所述传动轴采用过渡配合贯穿嵌合在履带架内部右侧末端，并通过臂肩滑轮与驱动轮相互连接。
进一步地，所述刮渣机通过底端轴承与拖轮节臂相互嵌合活动连接。
进一步地，所述气浮池与接触氧化池固定凹陷设在箱体内部为一体化结构。
进一步地，所述排管呈等距水平排列嵌入设在箱体内部并与接触氧化池相互连接。
进一步地，所述电机与曝气机分别嵌入设在箱体左侧且相互采用电性连接。
进一步地，所述回流管采用过渡配合嵌入设在箱体外壁左侧截面边沿。
有益效果

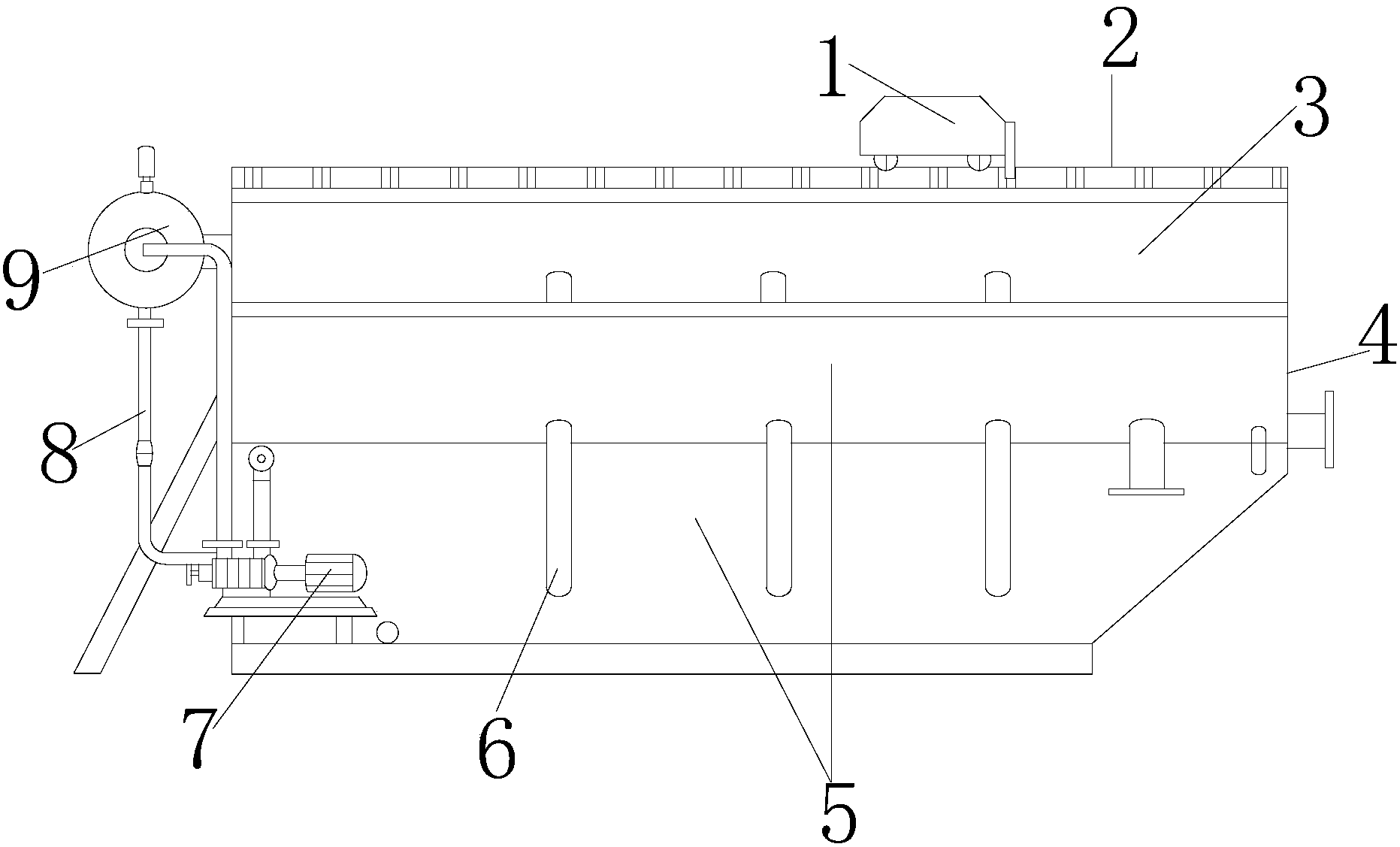

本实用新型一种用于减少污水排放的工业废水净化处理装置，如图1所示在设备顶端增加链带板，通过履带架沿着底端两臂轴杆拼装在箱体顶部使自身内部臂肩滑轮与刮渣机过渡嵌合连接，再由传动轴前后摆动与臂肩滑轮啮合传动一起将动力传递至驱动轮，从而带动链轨结合两臂导向轮来回相互运转使拖轮节臂牵引刮渣机，跟随链轨在履带架上左右移动来消除气浮池污水中的悬浮杂质以防止废渣累积，确保设备能够达到污水完全净化的目的。
