申请日2018.05.22
公开(公告)日2019.03.19
IPC分类号C02F1/30; C02F1/72; C02F1/36; C02F9/08
摘要
本实用新型涉及一种废水处理光催化氧化装置，包括废水循环反应池和光催化反应主体和反应循环泵，光催化反应主体内部设有不锈钢丝网，不锈钢丝网内部设有石英套管，石英套管内设有紫外线灯，不锈钢丝网上设有光催化剂，该废水处理光催化氧化装置还包括套设于石英套管外侧的清扫套杯和驱动清扫套杯沿上下方向运动以清扫附着于石英套管外壁上污泥的驱动缸，光催化反应主体的下端设置有锥形落渣筒，锥形落渣筒上设置有出渣口。当石英套管上沉淀有污泥时,通过驱动缸驱动清扫套杯上下运动以对石英套管上的污泥进行清扫，清扫套杯将污泥清扫下并送至下方的锥形落渣筒上，避免了石英套管上有污泥沉淀影响光线而降低光催化效率。
权利要求书

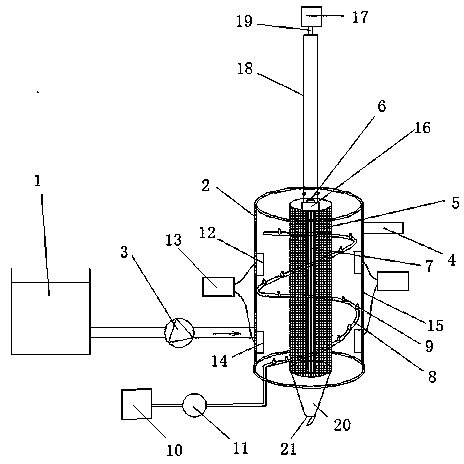

1.一种废水处理光催化氧化装置，包括废水循环反应池和光催化反应主体，光催化反应主体上设有进水口和出水口，废水循环反应池和光催化反应主体的进水口之间设置有反应循环泵，光催化反应主体内部设置有不锈钢丝网，不锈钢丝网内部设置有石英套管，石英套管内设有紫外线灯，不锈钢丝网上设置有光催化剂，其特征在于：该废水处理光催化氧化装置还包括套设于石英套管外侧的清扫套杯和驱动清扫套杯沿上下方向运动以清扫附着于石英套管外壁上污泥的驱动缸，光催化反应主体的下端设置有锥形落渣筒，锥形落渣筒上设置有出渣口。
2.根据权利要求1所述的废水处理光催化氧化装置，其特征在于：该废水处理光催化氧化装置还包括与驱动缸控制连接的以实现定期驱动清扫套杯动作的控制器。
3.根据权利要求1所述的废水处理光催化氧化装置，其特征在于：所述清扫套杯包括开口朝下的杯体，杯体的底部设置有供石英套管穿过的穿孔，穿孔的孔壁上设置有清扫刷。
4.根据权利要求1所述废水处理光催化氧化装置，其特征在于：所述光催化反应主体的内壁上设置有铝箔反光层。
5.根据权利要求1所述废水处理光催化氧化装置，其特征在于：所述光催化反应主体的内壁与不锈钢丝网之间设置有螺旋形通气管，螺旋形通气管绕设于不锈钢丝网的外围，螺旋形通气管上沿其长度方向间隔设置有通气接头，螺旋形通气管连通有臭氧气源，螺旋形通气管与臭氧气源之间设置有气泵。
6.根据权利要求5所述废水处理光催化氧化装置，其特征在于：所述通气接头为尖端背离螺旋形通气管的以防止光催化反应主体内部的水倒流的锥形结构。
7.根据权利要求5所述废水处理光催化氧化装置，其特征在于：所述通气接头由弹性材料制成，以防止光催化反应主体内部的水倒流。
8.根据权利要求1-7中任一项所述废水处理光催化氧化装置，其特征在于：所述不锈钢丝网内部设置有固载型颗粒光催化剂，光催化反应主体的内壁上设置有超声波换能器，该光催化氧化处理废水装置还包括与超声波换能器电性连接的超声波发生器。
9.根据权利要求8所述废水处理光催化氧化装置，其特征在于：所述超声波换能器包括上下间隔设置于光催化氧化反应主体的内壁上的上层超声波换能器组和下层超声波换能器组。
10.根据权利要求9所述废水处理光催化氧化装置，其特征在于：所述上层超声波换能器组的数量为两个以上并沿光催化氧化反应主体的周向均匀间隔设置，且上层超声波换能器组的各超声波换能器所处的高度相同;所述下层超声波换能器组的数量为两个以上并沿光催化氧化反应主体的周向均匀间隔设置，且下层超声波换能器组的各超声波换能器所处的高度相同。
说明书
一种废水处理光催化氧化装置
技术领域
本实用新型涉及废水处理技术领域,具体涉及一种废水处理光催化氧化装置。
背景技术
目前，大量的生活和工厂废水排入河流中，导致水污染非常严重，现实中的这样的报道也已经屡见不鲜，因此废水处理已经刻不容缓。废水处理的方法有多种，光催化氧化废水处理方法成为了环保科学工作者研究的方向，光催化氧化还原机理主要是催化剂受光照射，吸收光能，发生电子跃迁，生成“电子-空穴”对，对吸附于表面的污染物，直接进行氧化还原，或氧化表面吸附的羟基OH-，生成强氧化性的羟基自由基OH-将污染物氧化。
目前常见光催化装置有：流化床光催化反应器、液膜型光催化反应器、光催化与膜分离一体化反应器和玻璃片式光催化反应器等，以上光催化装置结构较复杂，成本费用较高，应用受到一定限制，因此给人们的使用造成了困惑。授权公告号为CN 203922793U的中国实用新型专利公开了一种光催化氧化废水处理装置，包括废水循环反应池、光催化反应主体、密闭式不锈钢丝网和石英套管，石英套管内设有紫外灯，废水循环反应池和光催化反应主体之间设置有反应循环泵，光催化反应主体上设有进水口和出水口，结构简单且成本较低。
但是在废水处理过程中，废水中存在大量的颗粒状和絮状污泥，在光催化氧化过程中污泥易沉淀于石英套管上，从而导致光线被遮挡，降低了光催化效果，不利于废水处理效率。
实用新型内容
本实用新型的目的是提供一种能够清理沉淀于石英套管上的污泥的废水处理光催化氧化装置。
为实现上述目的，本实用新型的一种废水处理光催化氧化装置采用如下技术方案：一种废水处理光催化氧化装置，包括废水循环反应池和光催化反应主体，光催化反应主体上设有进水口和出水口，废水循环反应池和光催化反应主体的进水口之间设置有反应循环泵，光催化反应主体内部设置有不锈钢丝网，不锈钢丝网内部设置有石英套管，石英套管内设有紫外线灯，不锈钢丝网上设置有光催化剂，该废水处理光催化氧化装置还包括套设于石英套管外侧的清扫套杯和驱动清扫套杯沿上下方向运动以清扫附着于石英套管外壁上污泥的驱动缸，光催化反应主体的下端设置有锥形落渣筒，锥形落渣筒上设置有出渣口。
该废水处理光催化氧化装置还包括与驱动缸控制连接的以实现定期驱动清扫套杯动作的控制器。
所述清扫套杯包括开口朝下的杯体，杯体的底部设置有供石英套管穿过的穿孔，穿孔的孔壁上设置有清扫刷。
所述光催化反应主体的内壁上设置有铝箔反光层。
所述光催化反应主体的内壁与不锈钢丝网之间设置有螺旋形通气管，螺旋形通气管绕设于不锈钢丝网的外围，螺旋形通气管上沿其长度方向间隔设置有通气接头，螺旋形通气管连通有臭氧气源，螺旋形通气管与臭氧气源之间设置有气泵。
所述通气接头为尖端背离螺旋形通气管的以防止光催化反应主体内部的水倒流的锥形结构。
所述通气接头由弹性材料制成，以防止光催化反应主体内部的水倒流。
所述不锈钢丝网内部设置有固载型颗粒光催化剂，光催化反应主体的内壁上设置有超声波换能器，该光催化氧化处理废水装置还包括与超声波换能器电性连接的超声波发生器。
所述超声波换能器包括上下间隔设置于光催化氧化反应主体的内壁上的上层超声波换能器组和下层超声波换能器组。
所述上层超声波换能器组的数量为两个以上并沿光催化氧化反应主体的周向均匀间隔设置，且上层超声波换能器组的各超声波换能器所处的高度相同;所述下层超声波换能器组的数量为两个以上并沿光催化氧化反应主体的周向均匀间隔设置，且下层超声波换能器组的各超声波换能器所处的高度相同。
本实用新型的有益效果：当石英套管上沉淀有污泥时,可以通过驱动缸驱动清扫套杯上下运动以对石英套管上的污泥进行清扫，清扫套杯将污泥清扫下并压送至下方的锥形落渣筒中，后期再进行处理锥形落渣筒中的污泥，避免了石英套管上有污泥沉淀影响光线而降低光催化效率。
