申请日2018.05.22
公开(公告)日2019.03.15
IPC分类号C02F9/14
摘要
本实用新型公开了一种新型移动公厕污水处理装置，包括框体，所述框体的底端固定有底座，所述框体的正面右侧贴合有门板，所述门板通过合页与框体活动相连，所述框体的内壁底端固定有蹲便器，所述框体的顶端固定有顶板，所述顶板的内部开设有通孔。该新型移动公厕污水处理装置，通过顶板和边框的配合，对日常的雨水进行收集，方便后期进行使用，通过合页和门板的配合，通过蹲便器和水箱的配合，通过第一导管和第二导管的配合，对排泄物进行清理，维护公厕内部的日常整洁，通过空心杆和支架的配合，通过连接杆和橡胶块的配合，方便外加生物菌种，运用生物膜技术，加速污水发酵分解，从而加快处理的周期，实用性能强，利于推广。
权利要求书

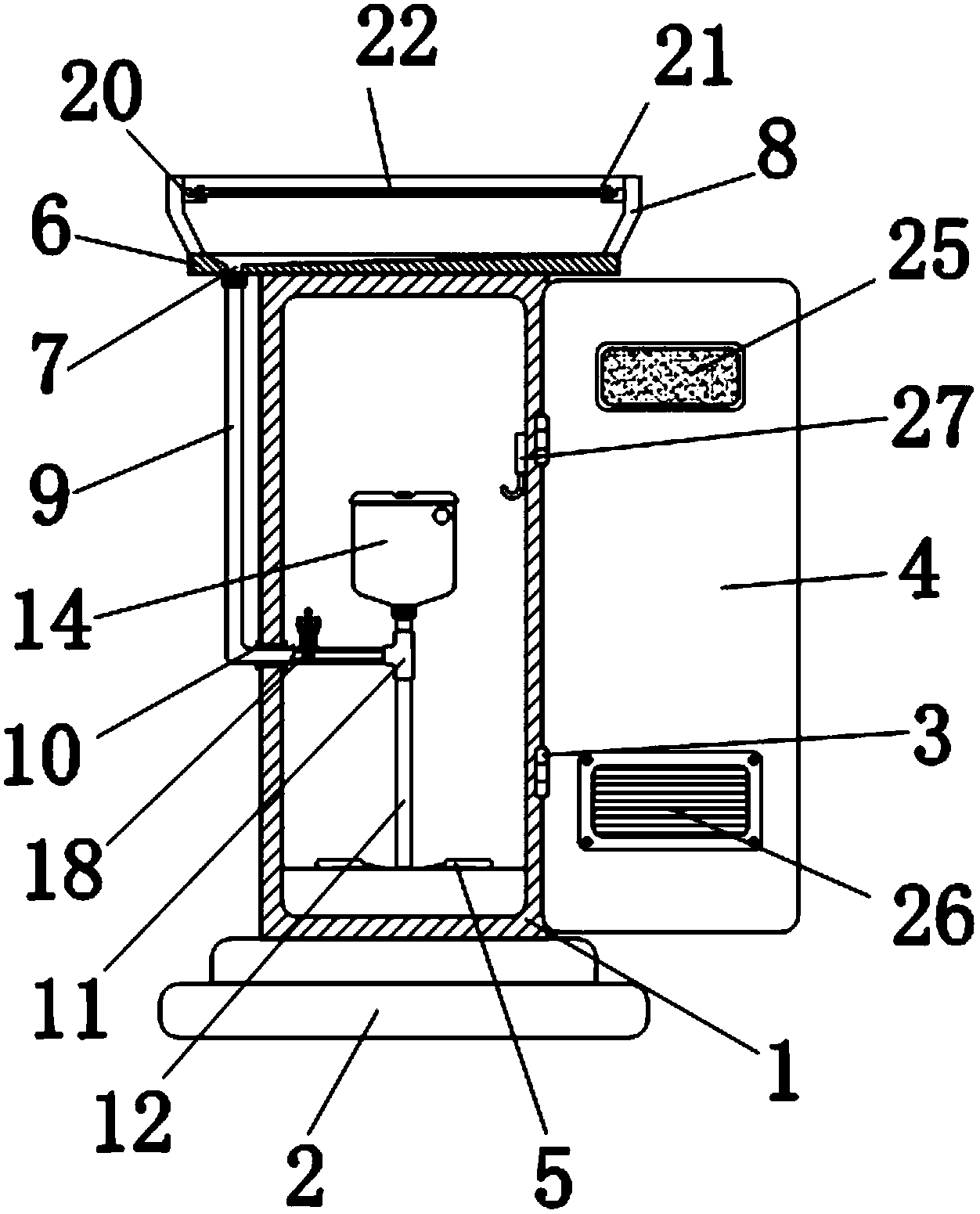

1.一种新型移动公厕污水处理装置，包括框体(1)，其特征在于：所述框体(1)的底端固定有底座(2)，所述框体(1)的正面右侧贴合有门板(4)，所述门板(4)通过合页(3)与框体(1)活动相连，所述框体(1)的内壁底端固定有蹲便器(5)，所述框体(1)的顶端固定有顶板(6)，所述顶板(6)的内部开设有通孔(7)，所述顶板(6)的顶端固定有边框(8)，所述顶板(6)的底端左侧固定有水管(9)，所述水管(9)贯穿框体(1)的左侧，通过水管(9)与框体(1)的连接处固定有塑胶圈(10)，所述水管(9)的右侧固定有三通(11)，所述三通(11)的顶端固定有第二导管(13)，所述第二导管(13)的顶端固定有水箱(14)，所述三通(11)的底端固定有第一导管(12)，所述第一导管(12)、第二导管(13)和水管(9)的内壁形成通路，所述第一导管(12)与蹲便器(5)和外接水源相连，所述水管(9)的顶端固定有空心杆(15)，所述空心杆(15)的底端贯穿水管(9)的顶端，所述空心杆(15)的顶端固定有支架(16)，所述支架(16)的顶端中心位置贯穿有连接杆(17)，所述连接杆(17)的顶端固定有拉环(19)，所述连接杆(17)的底端固定有橡胶块(18)，所述橡胶块(18)与空心杆(15)和水管(9)的内壁紧密贴合。
2.根据权利要求1所述的一种新型移动公厕污水处理装置，其特征在于：所述边框(8)的内壁左右两侧均固定有底板(20)，所述底板(20)的顶端贴合有外框(21)，所述外框(21)的内壁固定有滤网(22)，所述外框(21)的内部贯穿有螺栓(24)，所述螺栓(24)的底端外壁活动套接有螺母(23)，所述螺栓(24)和螺母(23)螺纹相连，所述螺母(23)与底板(20)固定相连。
3.根据权利要求1所述的一种新型移动公厕污水处理装置，其特征在于：所述门板(4)的顶端内部固定有玻璃板(25)。
4.根据权利要求1所述的一种新型移动公厕污水处理装置，其特征在于：所述门板(4)的底端固定有换气窗(26)。
5.根据权利要求1所述的一种新型移动公厕污水处理装置，其特征在于：所述框体(1)的内壁右侧固定有挂钩(27)。
说明书
一种新型移动公厕污水处理装置
技术领域
本实用新型涉及移动公厕技术领域，具体为一种新型移动公厕污水处理装置。
背景技术
目前移动厕所一般用于景区，公园，大都是分散式，所以产生的废水、废物不便于处理，集中处理的成本比较高，经常出现随意排放造成水体、土壤污染，且产生异味，影响了人类生活环境，针对这种情况的出现，因而设计一种结构简单、构思巧妙、收集管理方便、成本低廉，例如申请号为201621218187.3的专利，包括厌氧池腔室、好氧池腔室和过滤池腔室，该专利虽然能够进行污水处理，但是在实际使用的过程中处理周期长，处理的过程中没有额外添加生物菌种，也没有大量的水进行混合，实用性能差。
实用新型内容
本实用新型的目的在于提供一种新型移动公厕污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型移动公厕污水处理装置，包括框体，所述框体的底端固定有底座，所述框体的正面右侧贴合有门板，所述门板通过合页与框体活动相连，所述框体的内壁底端固定有蹲便器，所述框体的顶端固定有顶板，所述顶板的内部开设有通孔，所述顶板的顶端固定有边框，所述顶板的底端左侧固定有水管，所述水管贯穿框体的左侧，通过水管与框体的连接处固定有塑胶圈，所述水管的右侧固定有三通，所述三通的顶端固定有第二导管，所述第二导管的顶端固定有水箱，所述三通的底端固定有第一导管，所述第一导管、第二导管和水管的内壁形成通路，所述第一导管与蹲便器和外接水源相连，所述水管的顶端固定有空心杆，所述空心杆的底端贯穿水管的顶端，所述空心杆的顶端固定有支架，所述支架的顶端中心位置贯穿有连接杆，所述连接杆的顶端固定有拉环，所述连接杆的底端固定有橡胶块，所述橡胶块与空心杆和水管的内壁紧密贴合。
优选的，所述边框的内壁左右两侧均固定有底板，所述底板的顶端贴合有外框，所述外框的内壁固定有滤网，所述外框的内部贯穿有螺栓，所述螺栓的底端外壁活动套接有螺母，所述螺栓和螺母螺纹相连，所述螺母与底板固定相连。
优选的，所述门板的顶端内部固定有玻璃板。
优选的，所述门板的底端固定有换气窗。
优选的，所述框体的内壁右侧固定有挂钩。
与现有技术相比，本实用新型的有益效果是：该新型移动公厕污水处理装置，通过顶板和边框的配合，对日常的雨水进行收集，方便后期进行使用，通过合页和门板的配合，门板与框体形成了相对密闭的空间，方便人们进行使用，通过蹲便器和水箱的配合，通过第一导管和第二导管的配合，对排泄物进行清理，维护公厕内部的日常整洁，通过空心杆和支架的配合，通过连接杆和橡胶块的配合，方便外加生物菌种，运用生物膜技术，加速污水的发酵分解，从而加快处理的周期，实用性能强，利于推广。
