申请日2018.05.22
公开(公告)日2019.01.15
IPC分类号G01N1/08
摘要
具备污水收集功能的拖挂式混凝土钻孔取芯机，包括混凝土钻孔取芯机的发动机及钻头、取芯机机座梁及升降杆，其特征在于：在取芯机机座梁上设置有折叠式充气轮，在所述的折叠式充气轮的折叠处设置有带挂钩的拖挂杆，在所述的折叠式充气轮的轮轴上设置有减震垫;在取芯机钻头的外沿设置有污水收集套，在所述的污水收集套下端设置有污水排出管。首先是解决充气轮快速便捷式折叠的技术难点，就能混凝土钻孔取芯机直接拖挂在汽车上进行移动;再次是在钻孔取芯的钻头外采取技术措施，有效地收集沥青混凝土路面上进行钻孔取芯时，冷却水与材料粉末混合产生的泥浆污水。实现快速便捷地移动钻孔取芯机，有效收集产生的泥浆污水的优点。
权利要求书

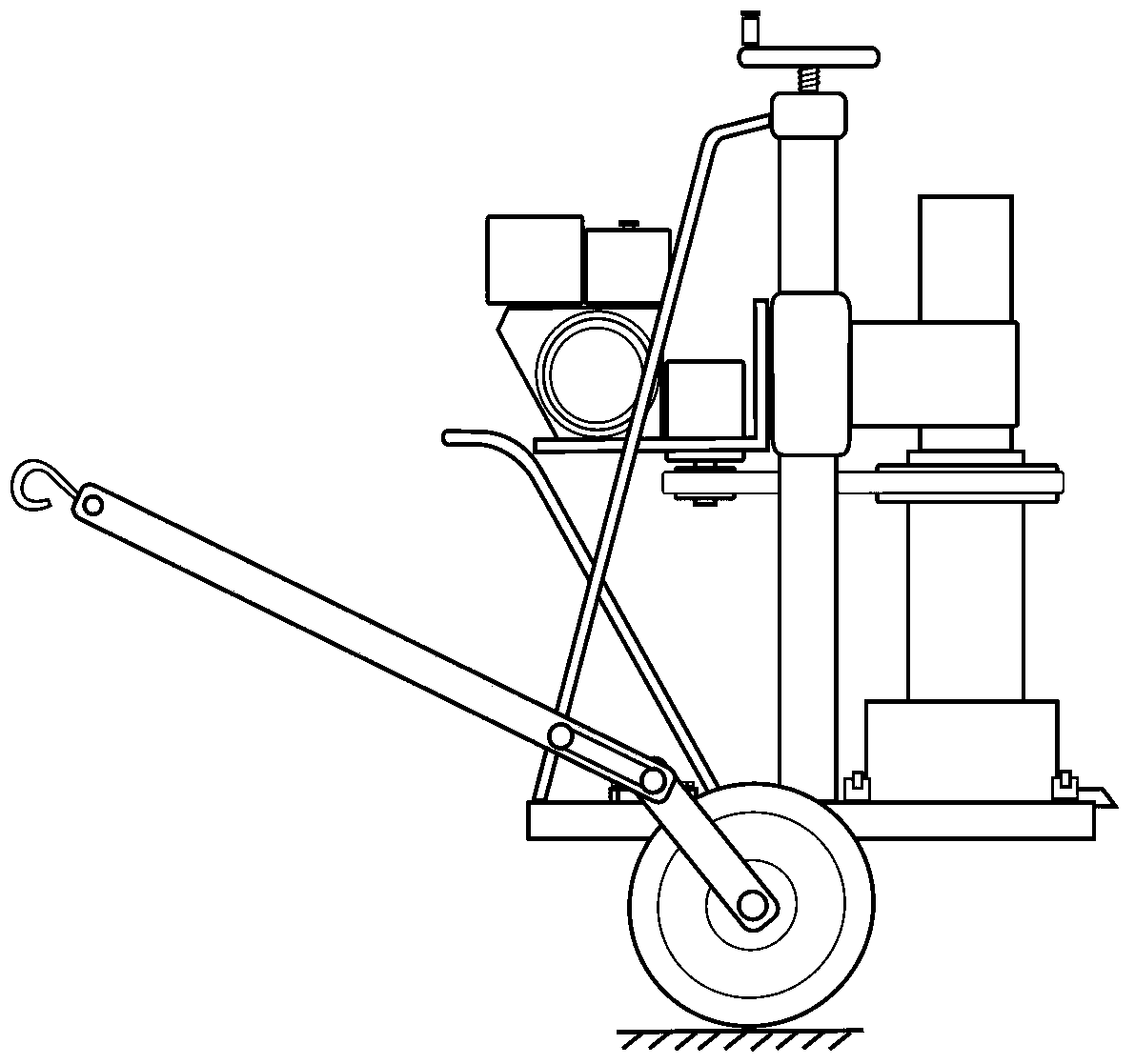

1.具备污水收集功能的拖挂式混凝土钻孔取芯机，包括混凝土钻孔取芯机的发动机及钻头、取芯机机座梁及升降杆，其特征在于：在取芯机机座梁(6)上设置有折叠式充气轮(3)，在所述的折叠式充气轮(3)的折叠处设置有带挂钩的拖挂杆(2)，在所述的折叠式充气轮(3)的轮轴上设置有减震垫(10);在取芯机钻头(6)的外沿设置有污水收集套(7)，在所述的污水收集套(7)下端设置有污水排出管(8)。
说明书
具备污水收集功能的拖挂式混凝土钻孔取芯机
技术领域
本实用新型发明涉及到混凝土工程试验仪器，确切地说是一种具备污水收集功能的拖挂式混凝土钻孔取芯机。
背景技术
目前用于公路、机场、港口、码头、大坝等混凝土工程的钻孔取芯设备系列产品很多。对于钻取高等级公路上的沥青混凝土、水泥混凝土、石灰石等进行抗压、抗折试验的钻孔取芯设备，主要有400-5000mm取芯机。该设备是采用汽油发动机为动力，是一种理想的公路检测设备。其基本结构为：在取芯机机座梁中央垂直设立取芯机升降杆，在其顶端设置了高度调节盘。发动机与取芯机钻头及动力传输皮带为一体设置在升降杆上，通过高度调节盘调节取芯机钻头的高低，实现钻孔取芯。但是在钻孔取芯时，取芯机的机座梁必须紧贴地面，才能进行钻孔取芯作业。
首先，这种钻孔取芯机机座梁下设置的移动小轮只适合在港口、码头、大坝等小范围场地内移动。在高等级公路上进行钻孔取芯，各个钻孔取芯点的位置相距甚远，钻孔取芯的数量也很多，钻孔取芯机又无法实现随汽车行驶速度而移动。每完成一个钻孔，都必须将钻孔取芯机由3-4名工人抬上汽车，到达下一个钻孔取芯的位置后，再从汽车抬下来。大多数型号的钻孔取芯机重量一般都在120-150kg，每次将取芯机从汽车上抬上抬下来，是非常劳累的一项工作。所以，钻孔取芯工作成为一项很繁重的体力活。
再次，在高等级公路的沥青混凝土路面上进行钻孔取芯时，由于钻孔取芯机的钻头是采用人造金刚石，在钻取芯样过程中需要用水来冷却钻头，冷却水与材料粉末混合会产生大量的泥浆污水，这种泥浆污水对刚铺筑完成的沥青混凝土路面会造成严重污染，这种污染很不易清洗，这样会直接影响下一结构层的粘结效果。
因此，钻孔取芯机如何实现远距离快速便捷式移动问题，在沥青混凝土路面上进行钻孔取芯时，产生泥浆污水如何收集有效问题，是混凝土工程试验设备生产企业至今未解决好的技术难题。
发明内容
本实用新型发明的目的在于：提供一种具备污水收集功能的拖挂式混凝土钻孔取芯机，首先是在钻孔取芯机机座梁上设置一款能随汽车高速行驶的充气轮，解决充气轮快速便捷式折叠的技术难点，就能实现混凝土钻孔取芯机直接拖挂在汽车上进行移动;再次是在钻孔取芯的钻头外采取技术措施，有效地收集沥青混凝土路面上进行钻孔取芯时，冷却水与材料粉末混合产生的泥浆污水。达到快速便捷地移动混凝土钻孔取芯机，有效收集产生的泥浆污水的目的。
本实用新型发明的目的是通过实施下述技术方案来实现的：
具备污水收集功能的拖挂式混凝土钻孔取芯机，包括混凝土钻孔取芯机的发动机及钻头、取芯机机座梁及升降杆，其特征在于：在取芯机机座梁上设置有折叠式充气轮，在所述的折叠式充气轮的折叠处设置有带挂钩的拖挂杆，在所述的折叠式充气轮的轮轴上设置有减震垫;在取芯机钻头的外沿设置有污水收集套，在所述的污水收集套下端设置有污水排出管。
本实用新型发明的优点是：提供提供一种具备污水收集功能的拖挂式混凝土钻孔取芯机，首先是在钻孔取芯机机座梁上设置一款能随汽车高速行驶的充气轮，解决充气轮快速便捷式折叠的技术难点，就能实现混凝土钻孔取芯机直接拖挂在汽车上进行移动;再次是在钻孔取芯的钻头外采取技术措施，有效地收集沥青混凝土路面上进行钻孔取芯时，冷却水与材料粉末混合产生的泥浆污水。实现快速便捷地移动混凝土钻孔取芯机，有效收集产生的泥浆污水的优点。
