申请日2018.05.22
公开(公告)日2019.01.11
IPC分类号B01D24/10; B01D24/46
摘要
本实用新型公开了一种分节式水产养殖废水净化装置，包括底部腔体、若干过滤腔体以及顶部腔体，所述的底部腔体、若干过滤腔体以及顶部腔体自下而上依次连接，所述的底部腔体、若干过滤腔体以及顶部腔体均设置有中通管，所述的底部腔体、若干过滤腔体以及顶部腔体的中通管依次自下而上通过管接件连接，本实用新型结构设计合理，可根据实际需要选用相应数量的腔体，同时采用分节结构，便于运输、拆卸以及维修更换部件，同时具有反冲洗功能，在导向端口与净化端口重合时水流自上而下进行过滤操作，在导向端口与冲洗端口重合时水流自上而下进行反冲洗操作，操作方便。
权利要求书

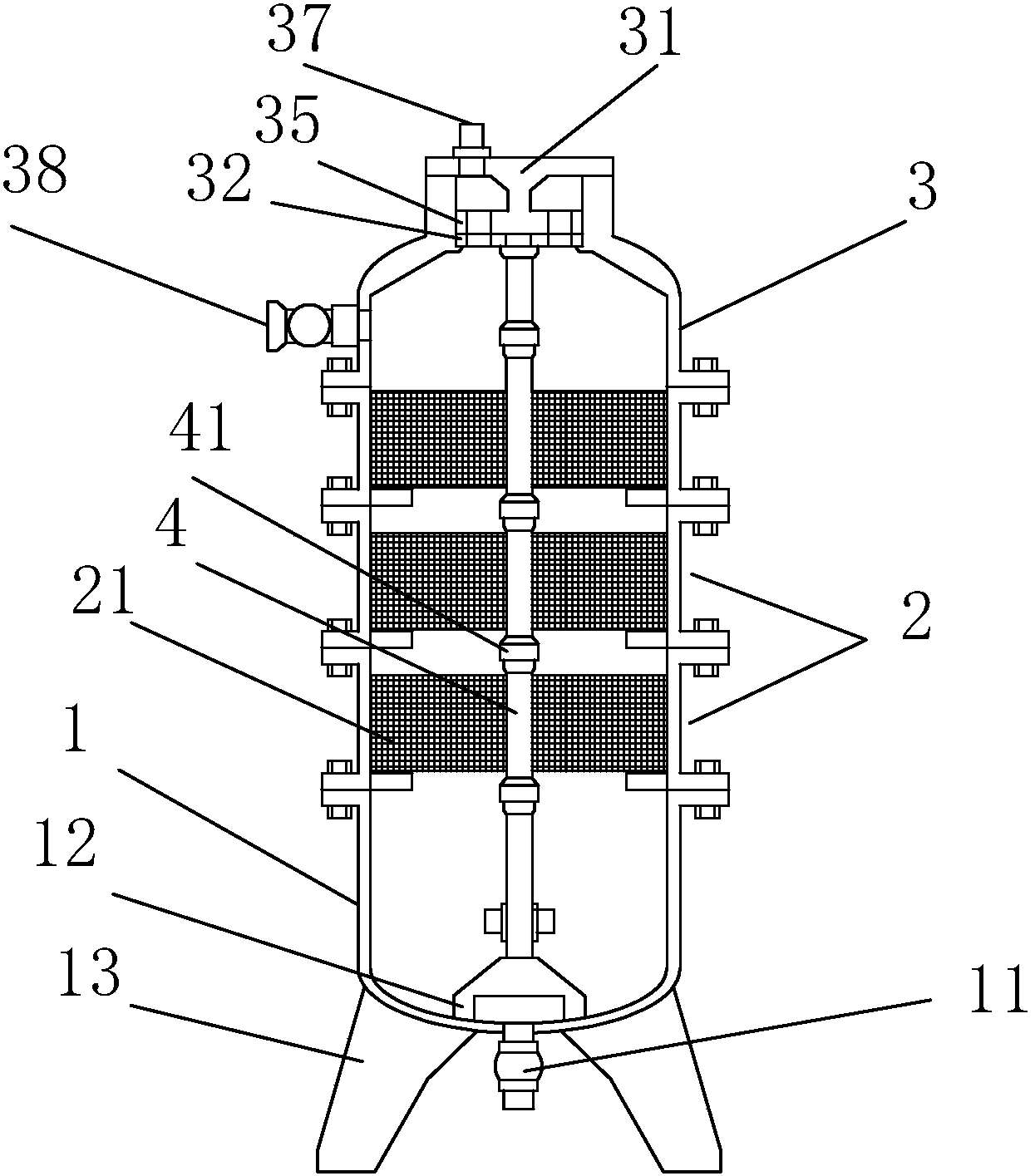

1.一种分节式水产养殖废水净化装置，其特征在于：包括底部腔体、若干过滤腔体以及顶部腔体，所述的底部腔体、若干过滤腔体以及顶部腔体自下而上依次连接，所述的底部腔体、若干过滤腔体以及顶部腔体均设置有中通管，所述的底部腔体、若干过滤腔体以及顶部腔体的中通管依次自下而上通过管接件连接，所述的底部腔体的中通管与底部腔体的腔体连通，所述的底部腔体的底部设置有排污口，所述的过滤腔体内固定设置有用于过滤的填料，所述的顶部腔体的顶部设置有开口，所述的开口处设置有密封端盖以及导向端盖，密封端盖以及导向端盖自上而下设置，导向端盖的侧壁面与开口的壁面贴合固定，所述的导向端盖设置有两组呈对立设置的净化端口以及两组呈对立设置的冲洗端口，所述的密封端盖连接设置有配合端盖，所述的配合端盖设置有两组与净化端口和冲洗端口位置依次配合的导向端口，所述的净化端口通过连接管与所述的配合端盖与导向端盖密封贴合，所述的密封端盖设置有进水口，所述的进水口与导向端口连通，所述的顶部腔体还设置有净水出口。
2.根据权利要求1所述的分节式水产养殖废水净化装置，其特征在于：所述的底部腔体、若干过滤腔体以及顶部腔体通过两端设置的法兰盘与螺栓件配合连接固定。
3.根据权利要求1所述的分节式水产养殖废水净化装置，其特征在于：所述的底部腔体的腔体的中通管的底部通过固定座与腔体的底部固定，所述的底部腔体的底端固定设置有支撑脚。
4.根据权利要求1所述的分节式水产养殖废水净化装置，其特征在于：与排污口、净水出口以及进水口连接的管道上均设置有阀体。
说明书
分节式水产养殖废水净化装置
技术领域
本实用新型涉及一种分节式水产养殖废水净化装置。
背景技术
随着水产养殖业的快速发展以及集约化程度的不断加深,养殖水体的污染日益严重,由此造成的病害问题也越来越严重。长期以来水产养殖业是以扩大养殖面积、增加水产资源来提高产量的资源消耗型养殖方式，其落后性和局限性愈来愈明显，随着我国人均耕地面积的不断减少，渔农争地的矛盾日益突出。某些养殖生产者忽视了处理养殖废水、废物等问题，不仅造成自身养殖水体生态环境的恶化，对自然生态系统也造成不良影响，目前现有的水厂养殖净化设备复杂，部件较多，运输拆卸安装都较为复杂，同时过滤槽需要人工清洗，较为繁琐，设计一种方便的水产养殖水的净化的分节式水产养殖废水净化装置成为本行业技术人员所要解决的问题。
实用新型内容
本实用新型的目的在于克服现有技术中存在的上述不足，而提供一种结构设计合理的分节式水产养殖废水净化装置。
本实用新型解决上述问题所采用的技术方案是：一种分节式水产养殖废水净化装置，包括底部腔体、若干过滤腔体以及顶部腔体，所述的底部腔体、若干过滤腔体以及顶部腔体自下而上依次连接，所述的底部腔体、若干过滤腔体以及顶部腔体均设置有中通管，所述的底部腔体、若干过滤腔体以及顶部腔体的中通管依次自下而上通过管接件连接，所述的底部腔体的中通管与底部腔体的腔体连通，所述的底部腔体的底部设置有排污口，所述的过滤腔体内固定设置有用于过滤的填料，所述的顶部腔体的顶部设置有开口，所述的开口处设置有密封端盖以及导向端盖，密封端盖以及导向端盖自上而下设置，导向端盖的侧壁面与开口的壁面贴合固定，所述的导向端盖设置有两组呈对立设置的净化端口以及两组呈对立设置的冲洗端口，所述的密封端盖连接设置有配合端盖，所述的配合端盖设置有两组与净化端口和冲洗端口位置依次配合的导向端口，所述的配合端盖与导向端盖密封贴合，所述的密封端盖设置有进水口，所述的进水口与导向端口连通，所述的顶部腔体还设置有净水出口。
进一步的：所述的底部腔体、若干过滤腔体以及顶部腔体通过两端设置的法兰盘与螺栓件配合连接固定。
进一步的：所述的底部腔体的腔体的中通管的底部通过固定座与腔体的底部固定，所述的底部腔体的底端固定设置有支撑脚。
进一步的：与排污口、净水出口以及进水口连接的管道上均设置有阀体。
本实用新型与现有技术相比，具有以下优点和效果：结构设计合理，可根据实际需要选用相应数量的腔体，同时采用分节结构，便于运输、拆卸以及维修更换部件，同时具有反冲洗功能，在导向端口与净化端口重合时水流自上而下进行过滤操作，在导向端口与冲洗端口重合时水流自上而下进行反冲洗操作，操作方便。
