申请日2018.05.28
公开(公告)日2019.04.02
IPC分类号B05B7/04; B05B12/06; B05B7/26
摘要
本实用新型属于除污设备技术领域，提出了一种用于去除生物池表面污泥的脉冲喷水装置，包括喷水管，喷水管的一端设置有若干喷水孔，另一端通过通气管连接有设置在生物池内的脉冲气箱，脉冲气箱通过进气管与空气压缩机连接，脉冲气箱通过第一开口与生物池连通，第一开口设置在脉冲气箱的底部，脉冲气箱内上下依次设置有相互连通的气压腔、水压腔，进气管的端部设置在气压腔内，通气管的下端部低于进气管的下端部。本实用新型解决了现有技术中清除池底表面污泥不方便、效率低的问题。
权利要求书

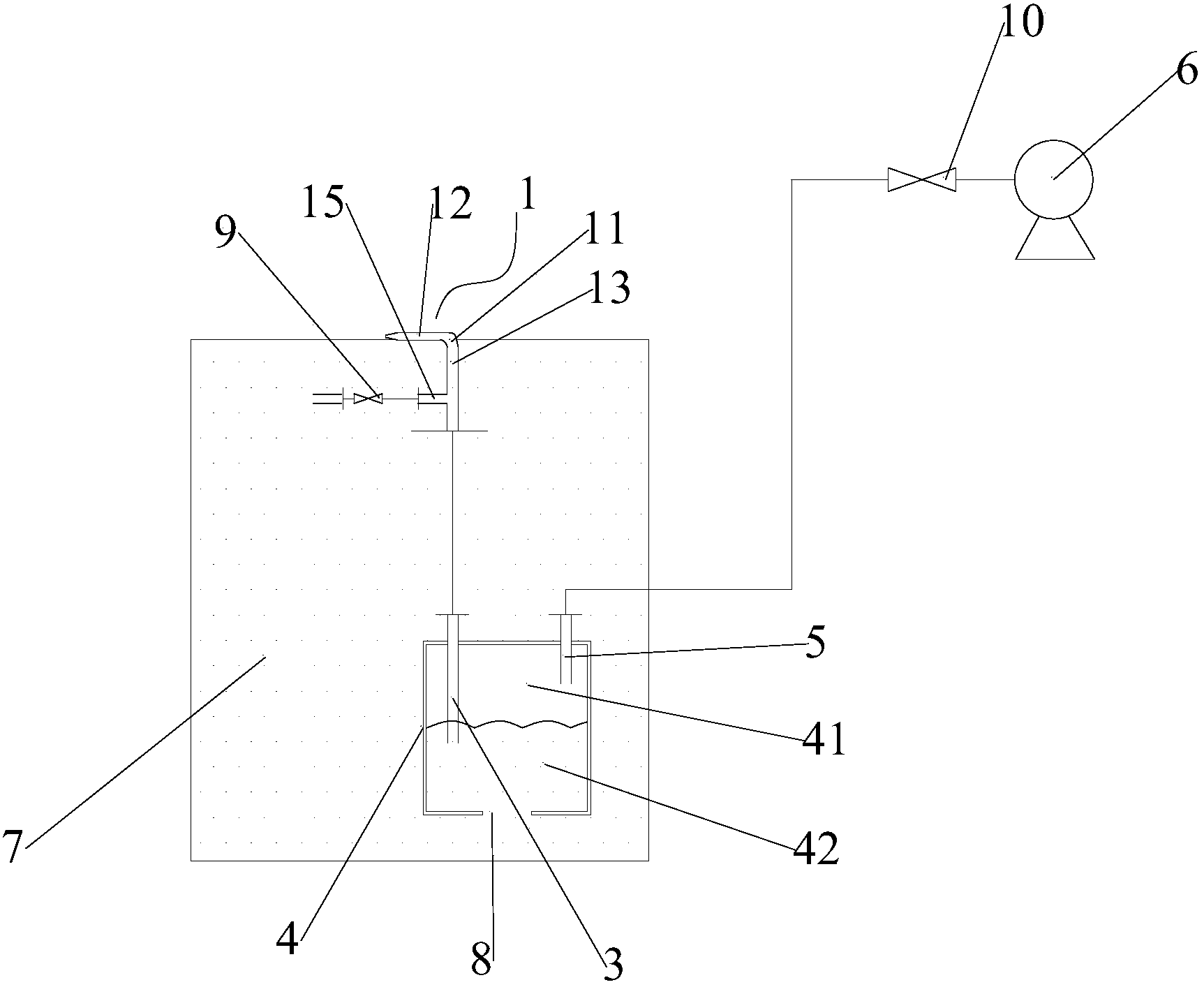

1.一种用于去除生物池表面污泥的脉冲喷水装置，其特征在于，包括喷水管(1)，所述喷水管(1)的一端设置有若干喷水孔(2)，另一端通过通气管(3)连接有设置在生物池(7)内的脉冲气箱(4)，所述脉冲气箱(4)通过进气管(5)与空气压缩机(6)连接，
所述脉冲气箱(4)通过第一开口(8)与所述生物池(7)连通，所述第一开口(8)设置在所述脉冲气箱(4)的底部，
所述脉冲气箱(4)内上下依次设置有相互连通的气压腔(41)、水压腔(42)，所述进气管(5)的端部设置在所述气压腔(41)内，所述通气管(3)的下端部低于所述进气管(5)的下端部。
2.根据权利要求1所述的一种用于去除生物池表面污泥的脉冲喷水装置，其特征在于，所述喷水管(1)包括通过折弯部(11)连通的喷水部(12)、进水部(13)，所述喷水部(12)与所述喷水孔(2)连接，所述喷水部(12)设置在所述生物池(7)的液面处，所述进水部(13)连接有用于与所述生物池(7)连通的进水管(15)。
3.根据权利要求1所述的一种用于去除生物池表面污泥的脉冲喷水装置，其特征在于，所述通气管(3)的端部有两种状态，位于所述水压腔(42)内，
或位于所述气压腔(41)内。
4.根据权利要求2所述的一种用于去除生物池表面污泥的脉冲喷水装置，其特征在于，所述喷水部(12)的所述喷水孔(2)所在端呈鸭嘴状，所述喷水部(12)内设置有若干分流管(14)，所述喷水孔(2)设置在所述分流管(14)的端部。
5.根据权利要求2所述的一种用于去除生物池表面污泥的脉冲喷水装置，其特征在于，所述进水管(15)上设置有第一流量调节阀(9)，所述进气管(5)上设置有第二流量调节阀(10)。
说明书
一种用于去除生物池表面污泥的脉冲喷水装置
技术领域
本实用新型属于除污设备技术领域，涉及一种用于去除生物池表面污泥的脉冲喷水装置。
背景技术
生物反应池作为污水处理的重要工序之一，通过微生物的代谢作用，使废水中呈溶液、胶体以及微细悬浮状态的有机污染物，转化为稳定、无害的物质的废水处理法。但是在生物池的表面会形成污泥层，需要及时清理，避免影响污水处理系统的运行，而现有技术中采用脉冲气枪或其他装置清理污泥时，存在对表面污泥清理效率低，不便捷的问题。
实用新型内容
本实用新型提出一种用于去除生物池表面污泥的脉冲喷水装置，解决了现有技术中清除池底表面污泥不方便、效率低的问题。
本实用新型的技术方案是这样实现的：
一种用于去除生物池表面污泥的脉冲喷水装置，包括：
喷水管，所述喷水管的一端设置有若干喷水孔，另一端通过通气管连接有设置在生物池内的脉冲气箱，所述脉冲气箱通过进气管与空气压缩机连接，
所述脉冲气箱通过第一开口与所述生物池连通，所述第一开口设置在所述脉冲气箱的底部，
所述脉冲气箱内上下依次设置有相互连通的气压腔、水压腔，所述进气管的端部设置在所述气压腔内，所述通气管的下端部低于所述进气管的下端部。
作为进一步的技术方案，所述喷水管包括通过折弯部连通的喷水部、进水部，所述喷水部与所述喷水孔连接，所述喷水部设置在所述生物池的液面处，所述进水部连接有用于与所述生物池连通的进水管。
作为进一步的技术方案，所述通气管的端部有两种状态，位于所述水压腔内，
或位于所述气压腔内。
作为进一步的技术方案，所述喷水部的所述喷水孔所在端呈鸭嘴状，所述喷水部内设置有若干分流管，所述喷水孔设置在所述分流管的端部。
作为进一步的技术方案，所述进水管上设置有第一流量调节阀，所述进气管上设置有第二流量调节阀。
本实用新型使用原理及有益效果为：
1、本实用新型中脉冲喷水装置可以清除生物池表面的污泥，通过脉冲气箱产生脉冲喷气，从而混合喷水管中的水，产生脉冲水气，对表面污泥有较大的冲击力与喷射力，从而实现将污泥排出的目的。不需要控制器及其他控制装置，就可以产生脉冲水气，操作简单，且运行时十分高效。
在运行本喷水装置时，首先由空气压缩机向脉冲气箱通入压缩空气，由于脉冲气箱的底部设置有第一开口，从而使得脉冲气箱与生物池连通，生物池中的水会进入脉冲气箱内，在脉冲气箱内形成水压腔，在水压腔的上方形成气压腔，此时通气管的端部位于水压腔内，喷水管上的第一流量调节阀打开。
在通入压缩空气后，会下压水压腔的水面，从而使得通气管的端部露出水面，将气压腔内的压缩空气导出，混合喷水管中的水，形成脉冲水气，喷射而出，将生物池表面的污泥冲开、排出。气体排出后，水压腔的水面会再次上升，淹没通气管的端部，反复循环，形成脉冲水气。
2、本实用新型中喷水管的进水部与生物池、通气管均连接，从而实现压缩空气与水一起喷射而出，形成较大的冲击力，喷水部平行设置正在生物池的表面，可以更好的将表面污泥冲开，避免形成污泥层，再自然排出。
3、本实用新型中通气管的下端部在起初位于水压腔内，即为第一种状态，当压缩空气下压水面将通气管的下端部露出水面以后，即为第二状态，此时气压腔内已经形成较大的气压，会从通气管排出，和喷水管中的水一起形成脉冲水气。气体排出后，水压腔的水面会再次上升，淹没通气管的端部，反复循环，形成脉冲出气箱，从而和水形成脉冲水气。
4、本实用新型中的喷水端呈鸭嘴状，可以更好的形成水气流喷射且贴近于水面，更好的将污泥冲开，而避免将污泥再冲入生物池内部。分流管可以将水气分成细流喷射，喷射效果更好。
第一流量调节阀、第二流量调节阀可以分别控制进水、进气的流量，从而可以调节脉冲喷气及脉冲喷水气的周期与流量。
