申请日2019.02.21
公开(公告)日2019.04.26
IPC分类号C02F9/14
摘要
本发明涉及环境工程污水处理技术，特别是分户式污水处理设备，不锈钢箱体内部从不锈钢箱体前端至其后端通过隔板分隔成第一化粪池、第二化粪池、厌氧区、缺氧区、好氧区、沉淀区和消毒区，厌氧区内、缺氧区内和好氧区内分别填充有悬浮填料，缺氧区内竖立固设有第一曝气筒和第一曝气器，好氧区内竖立固设有第二曝气筒和第二曝气器，气泵的供气口通过第二供气管经注气管的后部管段靠近沉淀区内的底部的部分连通注气管继而通过注气管连通第一化粪池和沉淀区，在沉淀区内中部悬空竖立固设有水力固液两相分离器，好氧区通连通水力固液两相分离器的进水管，水力固液两相分离器的出水管连通消毒区。本发明尤其适用于处理农村分户的生活污水。
权利要求书

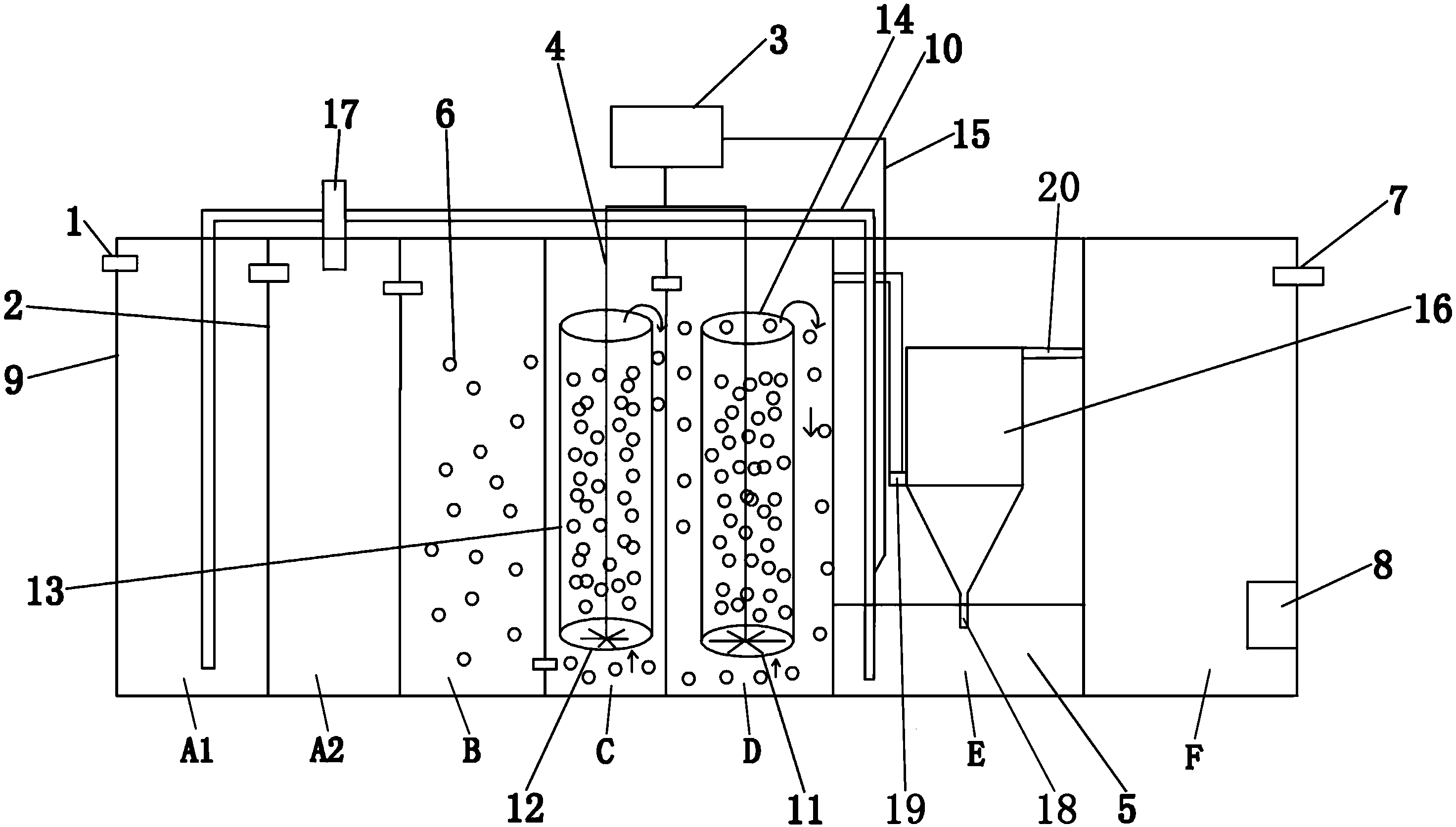

1.一种分户式污水处理设备，其特征在于：当分户式污水处理设备工作时，呈长方体状的不锈钢箱体保持横卧状态，不锈钢箱体内部从不锈钢箱体前端至其后端通过隔板分隔成沿水平方向依次布设的第一化粪池、第二化粪池、厌氧区、缺氧区、好氧区、沉淀区和消毒区，抽取管从不锈钢箱体顶部位于第二化粪池上方的部分开设有的第一穿孔穿过不锈钢箱体顶部而固定竖立插入第二化粪池且以穿过第一穿孔的方式与第一穿孔固定静密封配合，第二化粪池通过抽取管从不锈钢箱体上方连通不锈钢箱体外界，不锈钢箱体前端箱壁上部、在第一化粪池与第二化粪池之间将第一化粪池和第二化粪池隔开的隔板上部、在第二化粪池与厌氧区之间将第二化粪池和厌氧区隔开的隔板上部、在厌氧区与缺氧区之间将厌氧区和缺氧区隔开的隔板下部、在缺氧区与好氧区之间将缺氧区和好氧区隔开的隔板上部及在沉淀区与消毒区之间将沉淀区和消毒区隔开的隔板下部分别对应开设有第二穿孔，第二穿孔分别固设有以水平穿过第二穿孔的方式与第二穿孔静密封的圆筒状第一给水管，第一给水管从不锈钢箱体前方将不锈钢箱体外界与第一化粪池连通并依次对应将第一化粪池与第二化粪池、第二化粪池与厌氧区、厌氧区与缺氧区及缺氧区与好氧区连通，第一给水管最下部的高度朝从不锈钢箱体前端至其后端的方向依次单调递减，抽取管的下端管口高度小于在第一化粪池与第二化粪池之间将第一化粪池和第二化粪池隔开的隔板上部固设有的第一给水管最上部的高度且大于在第二化粪池与厌氧区之间将第二化粪池和厌氧区隔开的隔板上部固设有的第一给水管最上部的高度，不锈钢箱体前方与第一化粪池、第一化粪池与第二化粪池及第二化粪池与厌氧区分别通过相应的第一给水管相互连通，厌氧区内、缺氧区内和好氧区内分别填充有悬浮填料，缺氧区内竖立固设有第一曝气筒和第一曝气器，好氧区内竖立固设有第二曝气筒和第二曝气器，第一曝气器固设于第一曝气筒下端筒口，第二曝气器固设于第二曝气筒下端筒口，第一曝气器和第二曝气器各自镂空形成第一过流孔隙，第一曝气器与第一曝气筒之间和第二曝气器与第二曝气筒之间对应形成第二过流孔隙，第一过流孔隙与第二过流孔隙共同在相应的曝气筒下端筒口形成过流孔口，缺氧区内位于自身与第一曝气筒之间的空间通过第一曝气筒下端筒口设有的过流孔口与第一曝气筒上端筒口连通第一曝气筒筒腔，好氧区内位于自身与第二曝气筒之间的空间通过第二曝气筒下端筒口设有的过流孔口与第二曝气筒上端筒口连通第二曝气筒筒腔，在厌氧区与缺氧区之间将厌氧区和缺氧区隔开的隔板下部固设有的第一给水管最上部的高度小于第一曝气筒下端筒口的高度，在缺氧区与好氧区之间将缺氧区和好氧区隔开的隔板上部固设有的第一给水管最下部的高度高于第一曝气筒上端筒口的高度且其出水管口设置在第二曝气筒外周壁与好氧区内周壁之间的管状(环形)空间的正上方，好氧区与第二曝气筒，在不锈钢箱体之外设置有气泵，第一供气管置于不锈钢箱体之外，曝气管分别经不锈钢箱体顶部分别位于缺氧区上方与好氧区上方的部分开设有的第三穿孔穿过不锈钢箱体顶部而固定竖立插入缺氧区和好氧区且穿入缺氧区与好氧区各自内设有的曝气筒且以穿过第三穿孔的方式与第三穿孔固定静密封配合，曝气管的上端管口分别置于不锈钢箱体之外且位于不锈钢箱体顶部上方，曝气管的下端管口分别在相应的曝气筒内朝下置于相应的曝气筒下端筒口并固定静密封连通曝气器的进气口，曝气器自身均布在同一水平面内的出气口朝上开设，气泵的出气口通过第一供气管同时固定固定静密封连通曝气管的上端管口，注气管的前部管段与后部管段对应从不锈钢箱体顶部分别位于第一化粪池上方与沉淀区上方的部分开设有的第四穿孔穿过不锈钢箱体顶部而固定竖立插入第一化粪池和沉淀区且以穿过第四穿孔的方式与第四穿孔固定静密封配合，注气管的前部管段与后部管段各自的管口分别朝下置于第一化粪池内的底部和沉淀区内的底部，注气管前部管段的管口设置在第一化粪池内靠近第一化粪池底面的空间，注气管位于前部管段和后部管段之间的中部管段置于不锈钢箱体之外且位于不锈钢箱体顶部上方，第二供气管经不锈钢箱体顶部位于沉淀区上方的部分开设有的第五穿孔穿过不锈钢箱体顶部而固定竖立插入沉淀区且以穿过第五穿孔的方式与第五穿孔固定静密封配合，第二供气管的上端管口置于不锈钢箱体之外且位于不锈钢箱体顶部上方且固定静密封连通气泵的供气口，第二供气管的下端管口在沉淀区内固定静密封连通注气管的后部管段，气泵的供气口通过第二供气管经注气管的后部管段靠近沉淀区内的底部的部分固定静密封连通注气管继而通过注气管连通第一化粪池和沉淀区，在沉淀区内中部悬空竖立固设有水力固液两相分离器且在沉淀区内底部形成污泥收集区，不锈钢箱体位于污泥收集区侧方或下方的箱壁开设有排泥通口，污泥收集区通过排泥通口从不锈钢箱体侧方或下方连通不锈钢箱体外界,水力固液两相分离器的漏斗口朝下设置且设置在污泥收集区内靠近沉淀区底面的空间，水力固液两相分离器的进水管设置在污泥收集区的上方，注气管后部管段的管口设置在污泥收集区靠近沉淀区底面的空间，在好氧区与沉淀区之间将好氧区和沉淀区隔开的隔板上部开设有第六穿孔，第二给水管上端管口与第六穿孔固定静密封配合，第二给水管的下端管口与水力固液两相分离器的进水管相互固定静密封连通，好氧区通过第二给水管连通水力固液两相分离器的进水管，在沉淀区与消毒区之间将沉淀区和消毒区隔开的隔板上部开设有第七穿孔，第三给水管的出水管口与第七穿孔固定静密封配合，水力固液两相分离器相应位于其进水管上方的出水管经与其相互固定静密封连通的第三给水管连通消毒区，不锈钢箱体后端箱壁上部开设有第八穿孔且其后端箱壁下部开设有第九穿孔，呈圆筒状的供水管以经第八穿孔穿过不锈钢箱体后端箱壁的方式与第八穿孔固定静密封配合，消毒区通过供水管从不锈钢箱体后方连通不锈钢箱体外界，消毒盒盒壁开设有第十穿孔和消毒剂供给通孔，消毒剂供给管以从不锈钢箱体后方经第九穿孔穿过不锈钢箱体后端箱壁伸至消毒区内的方式与第九穿孔静密封配合，消毒剂供给管的出水管口与第十穿孔固定静密封配合，不锈钢箱体外界从不锈钢箱体后方经消毒剂供给管连通消毒盒且通过消毒盒、消毒剂供给通孔连通消毒区内部位于消毒盒外界的空间，消毒剂供给管的进水管口从不锈钢箱体后方露置在不锈钢箱体之外且安装有防止水或消毒液从消毒区内经消毒盒或从消毒盒内，由毒剂供给管的出水管口至其进入管口的方向逆向流出的逆止阀。
2.根据权利要求1所述的分户式污水处理设备，其特征是：第一给水管内管径均相等。
3.根据权利要求1所述的分户式污水处理设备，其特征是：气泵以在不锈钢箱体之外置于不锈钢箱体上方的方式固装在不锈钢箱体上。
说明书
分户式污水处理设备
技术领域
本发明涉及环境工程污水处理技术，适合农村分散生活污水处理，特别是分户式污水处理设备。
背景技术
随着农村城市化的发展，分散式生活污水引起的环境污染问题日益严重，在城乡结合带及西北偏远地区，有很多城市污水管网无法到达的地区，产生的生活污水一般被直接排入到自然环境中，使部分生活区的环境污染问题日益严重。由于，西北地区地广人稀，建设大型的污水处理设备投资大收益小，不太适合西北地区城市发展的需要。生活污水的任意排放可能导致西北地区仅有的水资源的污染，破坏生态环境。因此，控制分户式的生活污水的污染已成为改善区域生态环境，解决流域水质恶化的重要措施。
检索信息披露：已有发明型ZL200910233992.1《一种分散生活污水处理设备》。是一种自动控制的小型分散式的污水处理设备，采用周期性活性污泥法工艺。包括筒体、液位控制器、曝气装置等部件。可以一家或几家合用，可用于分散式生活污水的处理。此发明主要适用于南方地区，采用PE材料为筒体，但是西北地区冬季温度低，需要深埋才能保证污水温度，深埋对筒体的强度有一定的要求，户用式污水处理设备采用不锈钢筒体，适用于西北冬季寒冷地区，其他配件也进行了改进适用于西北寒冷地区。
发明内容
本发明的目的在于提供一种分户式污水处理设备，能够连续运行，不发生堵塞，无需反冲洗，尤其适用于处理农村分户的生活污水。
本发明的目的是这样实现的：一种分户式污水处理设备，当户用式污水处理设备工作时，呈长方体状的不锈钢箱体保持横卧状态，不锈钢箱体内部从不锈钢箱体前端至其后端通过隔板分隔成沿水平方向依次布设的第一化粪池、第二化粪池、厌氧区、缺氧区、好氧区、沉淀区和消毒区，抽取管从不锈钢箱体顶部位于第二化粪池上方的部分开设有的第一穿孔穿过不锈钢箱体顶部而固定竖立插入第二化粪池且以穿过第一穿孔的方式与第一穿孔固定静密封配合，第二化粪池通过抽取管从不锈钢箱体上方连通不锈钢箱体外界，不锈钢箱体前端箱壁上部、在第一化粪池与第二化粪池之间将第一化粪池和第二化粪池隔开的隔板上部、在第二化粪池与厌氧区之间将第二化粪池和厌氧区隔开的隔板上部、在厌氧区与缺氧区之间将厌氧区和缺氧区隔开的隔板下部、在缺氧区与好氧区之间将缺氧区和好氧区隔开的隔板上部及在沉淀区与消毒区之间将沉淀区和消毒区隔开的隔板下部分别对应开设有第二穿孔，第二穿孔分别固设有以水平穿过第二穿孔的方式与第二穿孔静密封的圆筒状第一给水管，第一给水管从不锈钢箱体前方将不锈钢箱体外界与第一化粪池连通并依次对应将第一化粪池与第二化粪池、第二化粪池与厌氧区、厌氧区与缺氧区及缺氧区与好氧区连通，第一给水管最下部的高度朝从不锈钢箱体前端至其后端的方向依次单调递减，抽取管的下端管口高度小于在第一化粪池与第二化粪池之间将第一化粪池和第二化粪池隔开的隔板上部固设有的第一给水管最上部的高度且大于在第二化粪池与厌氧区之间将第二化粪池和厌氧区隔开的隔板上部固设有的第一给水管最上部的高度，不锈钢箱体前方与第一化粪池、第一化粪池与第二化粪池及第二化粪池与厌氧区分别通过相应的第一给水管相互连通，厌氧区内、缺氧区内和好氧区内分别填充有悬浮填料，缺氧区内竖立固设有第一曝气筒和第一曝气器，好氧区内竖立固设有第二曝气筒和第二曝气器，第一曝气器固设于第一曝气筒下端筒口，第二曝气器固设于第二曝气筒下端筒口，第一曝气器和第二曝气器各自镂空形成第一过流孔隙，第一曝气器与第一曝气筒之间和第二曝气器与第二曝气筒之间对应形成第二过流孔隙，第一过流孔隙与第二过流孔隙共同在相应的曝气筒下端筒口形成过流孔口，缺氧区内位于自身与第一曝气筒之间的空间通过第一曝气筒下端筒口设有的过流孔口与第一曝气筒上端筒口连通第一曝气筒筒腔，好氧区内位于自身与第二曝气筒之间的空间通过第二曝气筒下端筒口设有的过流孔口与第二曝气筒上端筒口连通第二曝气筒筒腔，在厌氧区与缺氧区之间将厌氧区和缺氧区隔开的隔板下部固设有的第一给水管最上部的高度小于第一曝气筒下端筒口的高度，在缺氧区与好氧区之间将缺氧区和好氧区隔开的隔板上部固设有的第一给水管最下部的高度高于第一曝气筒上端筒口的高度且其出水管口设置在第二曝气筒外周壁与好氧区内周壁之间的管状(环形)空间的正上方，好氧区与第二曝气筒，在不锈钢箱体之外设置有气泵，第一供气管置于不锈钢箱体之外，曝气管分别经不锈钢箱体顶部分别位于缺氧区上方与好氧区上方的部分开设有的第三穿孔穿过不锈钢箱体顶部而固定竖立插入缺氧区和好氧区且穿入缺氧区与好氧区各自内设有的曝气筒且以穿过第三穿孔的方式与第三穿孔固定静密封配合，曝气管的上端管口分别置于不锈钢箱体之外且位于不锈钢箱体顶部上方，曝气管的下端管口分别在相应的曝气筒内朝下置于相应的曝气筒下端筒口并固定静密封连通曝气器的进气口，曝气器自身均布在同一水平面内的出气口朝上开设，气泵的出气口通过第一供气管同时固定固定静密封连通曝气管的上端管口，注气管的前部管段与后部管段对应从不锈钢箱体顶部分别位于第一化粪池上方与沉淀区上方的部分开设有的第四穿孔穿过不锈钢箱体顶部而固定竖立插入第一化粪池和沉淀区且以穿过第四穿孔的方式与第四穿孔固定静密封配合，注气管的前部管段与后部管段各自的管口分别朝下置于第一化粪池内的底部和沉淀区内的底部，注气管前部管段的管口设置在第一化粪池内靠近第一化粪池底面的空间，注气管位于前部管段和后部管段之间的中部管段置于不锈钢箱体之外且位于不锈钢箱体顶部上方，第二供气管经不锈钢箱体顶部位于沉淀区上方的部分开设有的第五穿孔穿过不锈钢箱体顶部而固定竖立插入沉淀区且以穿过第五穿孔的方式与第五穿孔固定静密封配合，第二供气管的上端管口置于不锈钢箱体之外且位于不锈钢箱体顶部上方且固定静密封连通气泵的供气口，第二供气管的下端管口在沉淀区内固定静密封连通注气管的后部管段，气泵的供气口通过第二供气管经注气管的后部管段靠近沉淀区内的底部的部分固定静密封连通注气管继而通过注气管连通第一化粪池和沉淀区，在沉淀区内中部悬空竖立固设有水力固液两相分离器且在沉淀区内底部形成污泥收集区，不锈钢箱体位于污泥收集区侧方或下方的箱壁开设有排泥通口，污泥收集区通过排泥通口从不锈钢箱体侧方或下方连通不锈钢箱体外界,水力固液两相分离器的漏斗口朝下设置且设置在污泥收集区内靠近沉淀区底面的空间，水力固液两相分离器的进水管设置在污泥收集区的上方，注气管后部管段的管口设置在污泥收集区靠近沉淀区底面的空间，在好氧区与沉淀区之间将好氧区和沉淀区隔开的隔板上部开设有第六穿孔，第二给水管上端管口与第六穿孔固定静密封配合，第二给水管的下端管口与水力固液两相分离器的进水管相互固定静密封连通，好氧区通过第二给水管连通水力固液两相分离器的进水管，在沉淀区与消毒区之间将沉淀区和消毒区隔开的隔板上部开设有第七穿孔，第三给水管的出水管口与第七穿孔固定静密封配合，水力固液两相分离器相应位于其进水管上方的出水管经与其相互固定静密封连通的第三给水管连通消毒区，不锈钢箱体后端箱壁上部开设有第八穿孔且其后端箱壁下部开设有第九穿孔，呈圆筒状的供水管以经第八穿孔穿过不锈钢箱体后端箱壁的方式与第八穿孔固定静密封配合，消毒区通过供水管从不锈钢箱体后方连通不锈钢箱体外界，消毒盒盒壁开设有第十穿孔和消毒剂供给通孔，消毒剂供给管以从不锈钢箱体后方经第九穿孔穿过不锈钢箱体后端箱壁伸至消毒区内的方式与第九穿孔静密封配合，消毒剂供给管的出水管口与第十穿孔固定静密封配合，不锈钢箱体外界从不锈钢箱体后方经消毒剂供给管连通消毒盒且通过消毒盒、消毒剂供给通孔连通消毒区内部位于消毒盒外界的空间，消毒剂供给管的进水管口从不锈钢箱体后方露置在不锈钢箱体之外且安装有防止水或消毒液从消毒区内经消毒盒或从消毒盒内，由毒剂供给管的出水管口至其进入管口的方向逆向流出的逆止阀。
本发明将移动床式生物膜反应器技术应用于小型污水处理设备，移动床式生物膜反应器技术工艺是将比重接近于水的悬浮填料直接投加到反应器中作为微生物载体，一部分填料的技术优势在于其依靠曝气和水流的提升作用而处于流化状态，使微生物能够充分与水中的溶解氧和有机物接触，强化传质，同时，另一部分填料的技术优势在于其处于定向有序移动的状态，防止在填料上形成的生物膜被过度冲刷，使两部分填料的优点兼得，从而获得良好的污染物去除效果;本发明结构和运行方式不同于国外引进的固定填料厌氧接触式净化槽，也不同于已有的与移动床相关的专利。因此，本发明是一种吸收传统活性污泥法和生物接触氧化法优点的新型高效好氧废水处理装备，其特点是能够连续运行，不发生堵塞，无需反冲洗，其水头损失小，并且具有比较大的比表面积，比活性污泥法负荷率高，脱氮除磷效果好。本发明所采用的净水工艺为：将比重接近于水的悬浮填料直接投加到反应器中作为微生物载体，依靠曝气和水流的提升作用处于流化状态，使微生物能够充分与水中的溶解氧和有机物接触，强化传质，从而获得良好的污染物去除效果。而不能发吗与其他好氧废水处理工艺相比，移动床式生物膜反应器占地少，耐负荷冲击，污泥浓度较高，由于生物固体停留时间长，其在低温条件下也能使污水获得良好的脱污效果。
