申请日2018.05.28
公开(公告)日2019.02.19
IPC分类号C02F9/08
摘要
本实用新型公开了一种对污水进行深度处理的具有消毒功能的过滤装置，包括进水器、第二转轴和净水出口，所述进水器的内部设置有过滤筒，所述过渡腔的右侧设置有进水口，所述釜体的顶端设置有第一电机，所述第一转轴的外表面设置有安装块，所述消毒筒的内部设置有储液筒，所述进水器的内部中间设置有第一过滤网，所述第二转轴位于第二电机的右端，所述转盘的外表面设置有吸附层，所述第二转轴的下方设置有第二过滤网，所述净水出口位于沉淀腔的右端。该对污水进行深度处理的具有消毒功能的过滤装置，能对颗粒性较大的杂质快速处理，有能够充分消毒的装置，污水的处理较为干净，杂质的吸附效果较好，设置有沉淀区帮助净水的快速流出。
权利要求书

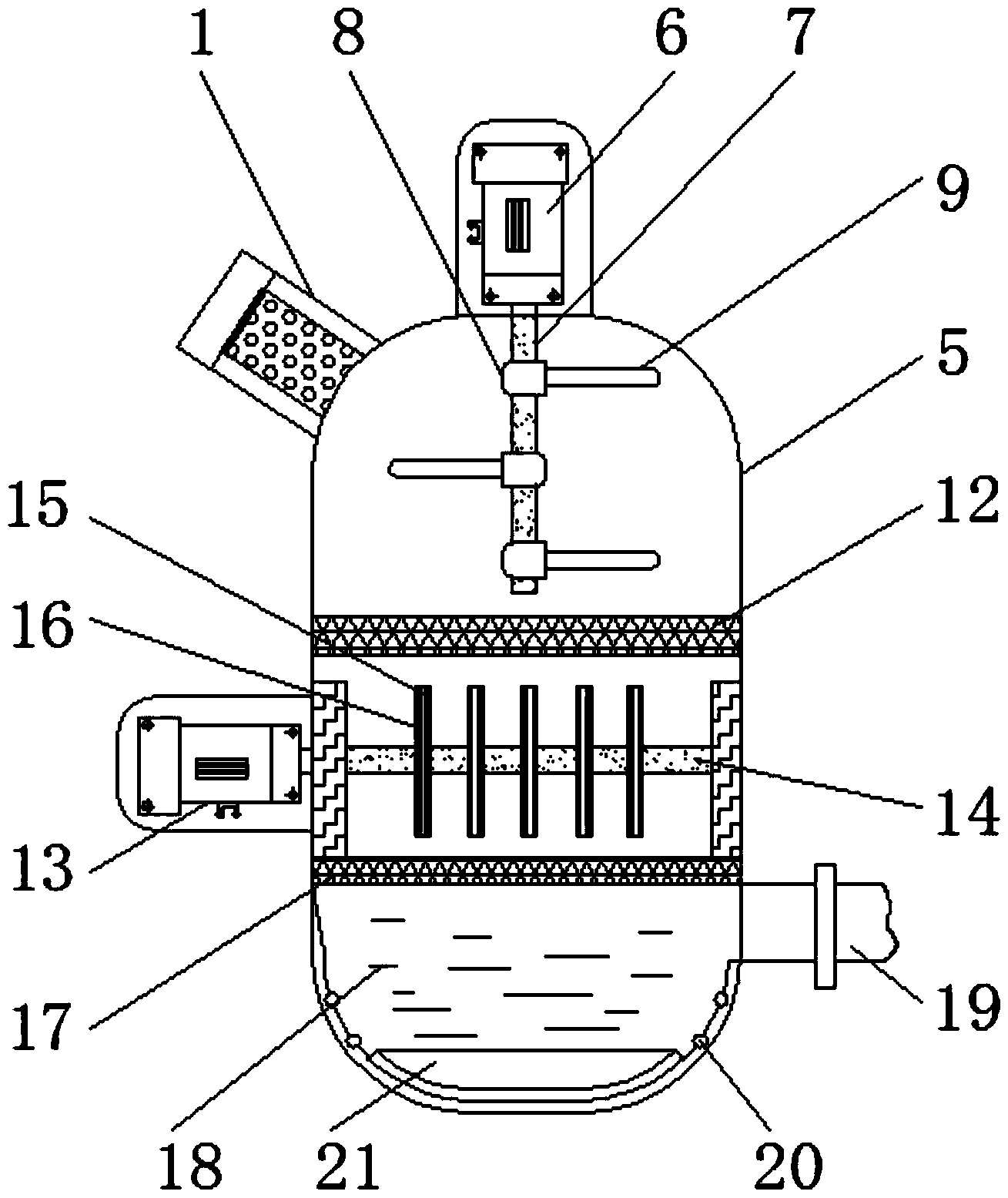

1.一种对污水进行深度处理的具有消毒功能的过滤装置，包括进水器(1)、第二转轴(14)和净水出口(19)，其特征在于：所述进水器(1)的内部设置有过滤筒(2)，且过滤筒(2)的外侧设置有过渡腔(3)，所述过渡腔(3)的右侧设置有进水口(4)，且进水口(4)上连接有釜体(5)，所述釜体(5)的顶端设置有第一电机(6)，且第一电机(6)的下端连接有第一转轴(7)，所述第一转轴(7)的外表面设置有安装块(8)，且安装块(8)上连接有消毒筒(9)，所述消毒筒(9)的内部设置有储液筒(10)，且储液筒(10)的内部设置有喷头(11)，所述进水器(1)的内部中间设置有第一过滤网(12)，且进水器(1)的中间外表面设置有第二电机(13)，所述第二转轴(14)位于第二电机(13)的右端，且第二转轴(14)上安装有转盘(15)，所述转盘(15)的外表面设置有吸附层(16)，所述第二转轴(14)的下方设置有第二过滤网(17)，且第二过滤网(17)的下方设置有沉淀腔(18)，所述净水出口(19)位于沉淀腔(18)的右端，且沉淀腔(18)的内侧表面设置有紫外灯(20)，所述沉淀腔(18)的下端设置有杂质槽(21)。
2.根据权利要求1所述的一种对污水进行深度处理的具有消毒功能的过滤装置，其特征在于：所述进水口(4)关于过滤筒(2)的右侧表面设置有2组，且2组进水口(4)之间的最短距离大于过滤筒(2)的中间部分的直径，过滤筒(2)的内部呈中空结构，且过滤筒(2)的外表面呈蜂窝状结构。
3.根据权利要求1所述的一种对污水进行深度处理的具有消毒功能的过滤装置，其特征在于：所述喷头(11)贯穿在储液筒(10)的内部，且储液筒(10)在消毒筒(9)的内部为转动结构，消毒筒(9)在釜体(5)的内部为转动结构，且消毒筒(9)关于第一转轴(7)等距设置有3组，并且消毒筒(9)的外表面呈孔状结构。
4.根据权利要求1所述的一种对污水进行深度处理的具有消毒功能的过滤装置，其特征在于：所述第一过滤网(12)和第二过滤网(17)均焊接在釜体(5)的内部，且第一过滤网(12)的网径大小大于第二过滤网(17)的网径大小。
5.根据权利要求1所述的一种对污水进行深度处理的具有消毒功能的过滤装置，其特征在于：所述吸附层(16)粘贴在转盘(15)的两侧，且转盘(15)关于第二转轴(14)等距设置有5组，并且转盘(15)在第二转轴(14)上为转动结构。
6.根据权利要求1所述的一种对污水进行深度处理的具有消毒功能的过滤装置，其特征在于：所述净水出口(19)焊接在釜体(5)的外表面，且净水出口(19)的最下端高于杂质槽(21)的最上端。
说明书
一种对污水进行深度处理的具有消毒功能的过滤装置
技术领域
本实用新型涉及污水处理相关技术领域，具体为一种对污水进行深度处理的具有消毒功能的过滤装置。
背景技术
现在的印染厂、造纸厂、药厂等都有污水排放，在污水排放过程中含有粗颗粒的废物料，企业往往都采用污水过滤器，但是，现在市场上出现的价格都比较昂贵，尤其存在污水过滤装置对于污物需要定期过滤，不能做到实时过滤，一般的对污水进行深度处理的具有消毒功能的过滤装置，颗粒性较大的杂质不方便快速处理，没有能够充分消毒的装置，污水的处理深度不够，没有设置沉淀区，因此，我们提出一种对污水进行深度处理的具有消毒功能的过滤装置，以便于解决上述中提出的问题。
实用新型内容
本实用新型的目的在于提供一种对污水进行深度处理的具有消毒功能的过滤装置，以解决上述背景技术中提出的现有的对污水进行深度处理的具有消毒功能的过滤装置颗粒性较大的杂质不方便快速处理，没有能够充分消毒的装置，污水的处理深度不够，没有设置沉淀区的问题。
为实现上述目的，本实用新型提供如下技术方案：一种对污水进行深度处理的具有消毒功能的过滤装置，包括进水器、第二转轴和净水出口，所述进水器的内部设置有过滤筒，且过滤筒的外侧设置有过渡腔，所述过渡腔的右侧设置有进水口，且进水口上连接有釜体，所述釜体的顶端设置有第一电机，且第一电机的下端连接有第一转轴，所述第一转轴的外表面设置有安装块，且安装块上连接有消毒筒，所述消毒筒的内部设置有储液筒，且储液筒的内部设置有喷头，所述进水器的内部中间设置有第一过滤网，且进水器的中间外表面设置有第二电机，所述第二转轴位于第二电机的右端，且第二转轴上安装有转盘，所述转盘的外表面设置有吸附层，所述第二转轴的下方设置有第二过滤网，且第二过滤网的下方设置有沉淀腔，所述净水出口位于沉淀腔的右端，且沉淀腔的内侧表面设置有紫外灯，所述沉淀腔的下端设置有杂质槽。
优选的，所述进水口关于过滤筒的右侧表面设置有2组，且2组进水口之间的最短距离大于过滤筒的中间部分的直径，过滤筒的内部呈中空结构，且过滤筒的外表面呈蜂窝状结构。
优选的，所述喷头贯穿在储液筒的内部，且储液筒在消毒筒的内部为转动结构，消毒筒在釜体的内部为转动结构，且消毒筒关于第一转轴等距设置有3组，并且消毒筒的外表面呈孔状结构。
优选的，所述第一过滤网和第二过滤网均焊接在釜体的内部，且第一过滤网的网径大小大于第二过滤网的网径大小。
优选的，所述吸附层粘贴在转盘的两侧，且转盘关于第二转轴等距设置有5组，并且转盘在第二转轴上为转动结构。
优选的，所述净水出口焊接在釜体的外表面，且净水出口的最下端高于杂质槽的最上端。
与现有技术相比，本实用新型的有益效果是：该对污水进行深度处理的具有消毒功能的过滤装置，能对颗粒性较大的杂质快速处理，有能够充分消毒的装置，污水的处理较为干净，杂质的吸附效果较好，设置有沉淀区帮助净水的快速流出;
1.设置有进水器，通过高压将污水冲入过滤筒的内部，方便将大颗粒杂质挡在过滤筒的内部，将第一步的水流冲到的过渡腔中，方便通过进水口快速流入到釜体中;
2.设置有消毒筒，通过喷头将储液筒内部的消毒液冲入到消毒筒的内部，在消毒筒的旋转作用下，将消毒液甩出，并充分的与污水结合，对污水中的金属离子、酸碱性离子进行发应;
3.设置有转盘，通过吸附层粘贴在转盘的外表面，在转盘的旋转作用下进一步的对水体中的杂质离子等进行吸附;
4.设置有沉淀腔和净水出口，通过沉淀腔的作用沉淀过滤后的水体，通过杂质槽收集沉淀的杂质，且通过净水出口方便净化后的水体流出，且不会带走杂质。
