申请日2018.05.28
公开(公告)日2019.02.15
IPC分类号C02F9/08
摘要
本实用新型公开了一种可对污水进行二次回收利用的污水处理装置，包括底板、流通管和中和液箱，所述底板的上表面设置有箱体，所述箱体的顶端设置有过滤管，所述过滤层上设置有手持杆，所述流通管位于箱体的内部，且流通管的外侧设置有紫外线灯管，所述中和液箱位于箱体的外侧，且中和液箱的顶部设置有中和液进入口，所述箱体的内部设置有搅拌杆，且搅拌杆的外侧设置有挡板，所述搅拌杆的下方设置有活性炭吸附层，且活性炭吸附层的外侧设置有空腔。该可对污水进行二次回收利用的污水处理装置，结构简单，通过过滤、吸附、紫外线照射和PH中和等手段使得污水得以被充分净化，便于进行二次回收利用。
权利要求书

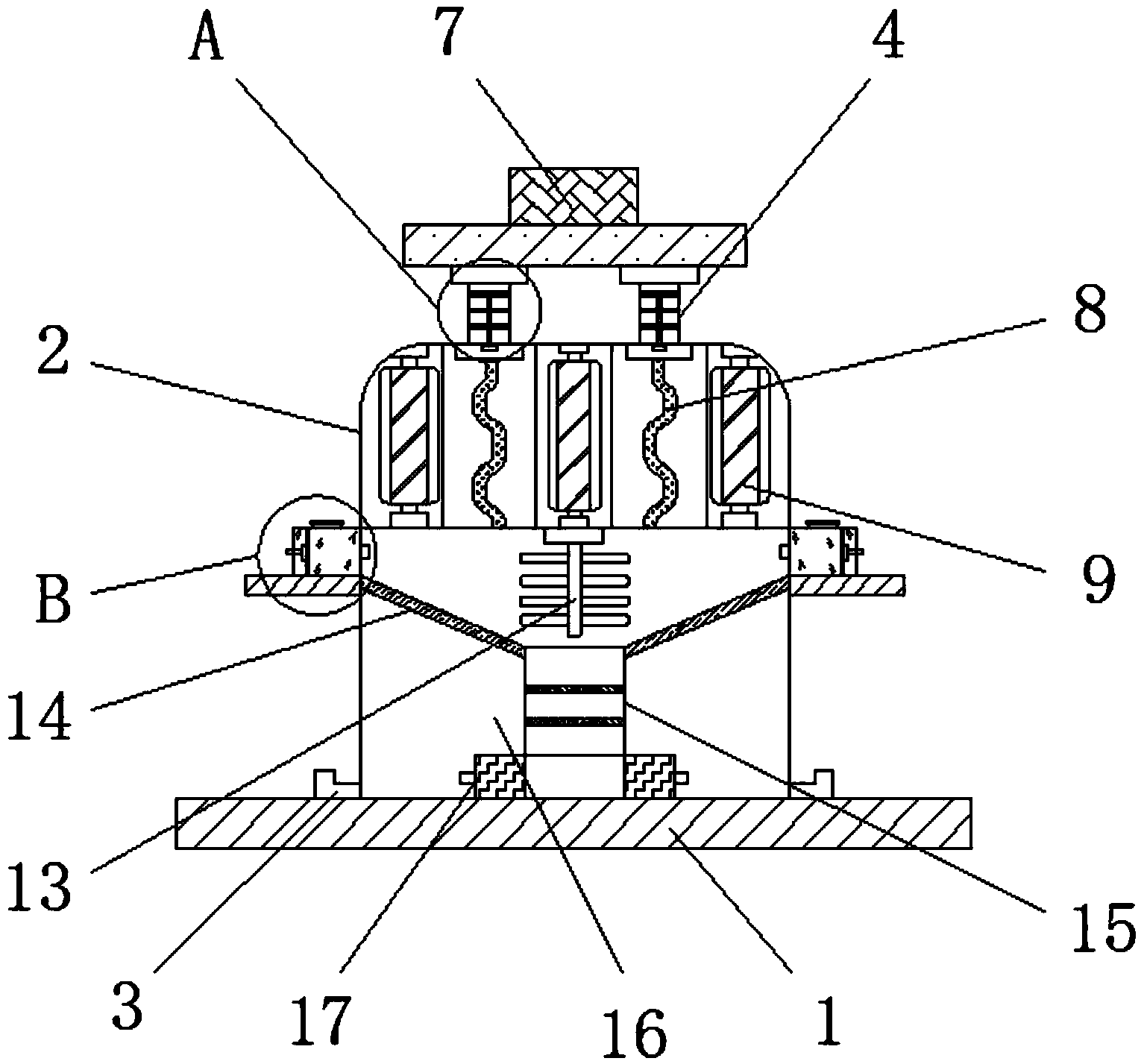

1.一种可对污水进行二次回收利用的污水处理装置，包括底板(1)、流通管(8)和中和液箱(10)，其特征在于：所述底板(1)的上表面设置有箱体(2)，且箱体(2)的底部左右两侧均设置有抽水口(3)，所述箱体(2)的顶端设置有过滤管(4)，且过滤管(4)的内部设置有过滤层(5)，所述过滤层(5)上设置有手持杆(6)，且手持杆(6)的上方设置有进水口(7)，所述流通管(8)位于箱体(2)的内部，且流通管(8)的外侧设置有紫外线灯管(9)，所述中和液箱(10)位于箱体(2)的外侧，且中和液箱(10)的顶部设置有中和液进入口(11)，并且中和液箱(10)的内部设置有推板(12)，所述箱体(2)的内部设置有搅拌杆(13)，且搅拌杆(13)的外侧设置有挡板(14)，所述搅拌杆(13)的下方设置有活性炭吸附层(15)，且活性炭吸附层(15)的外侧设置有空腔(16)，并且空腔(16)的底部设置有抽水机(17)。
2.根据权利要求1所述的一种可对污水进行二次回收利用的污水处理装置，其特征在于：所述过滤管(4)和箱体(2)构成拆卸结构，且过滤管(4)的内部等间距设置有3组过滤层(5)，并且过滤层(5)从上往下的网格半径依次减小。
3.根据权利要求1所述的一种可对污水进行二次回收利用的污水处理装置，其特征在于：所述过滤层(5)在过滤管(4)上为滑动结构，且过滤层(5)和手持杆(6)构成一体化结构，并且手持杆(6)的形状为“T”形。
4.根据权利要求1所述的一种可对污水进行二次回收利用的污水处理装置，其特征在于：所述流通管(8)的形状为波浪形，且流通管(8)关于箱体(2)对称设置有2组。
5.根据权利要求1所述的一种可对污水进行二次回收利用的污水处理装置，其特征在于：所述推板(12)在中和液箱(10)上为滑动结构，且推板(12)的高度大小和中和液箱(10)的高度大小相同。
6.根据权利要求1所述的一种可对污水进行二次回收利用的污水处理装置，其特征在于：所述挡板(14)的倾斜角度为30°，且挡板(14)关于活性炭吸附层(15)对称设置有2组。
说明书
一种可对污水进行二次回收利用的污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种可对污水进行二次回收利用的污水处理装置。
背景技术
在每天的日常生活中，往往会产生大量废水，这些废水往往就是直接排放或者经过处理后排放，如果能对这些废水进行回收利用，能大大解决现如今水资源短缺的问题，但是现有的污水处理装置无法做到充分净化污水，从而对污水进行二次回收利用，所以现开发出一种可对污水进行二次回收利用的污水处理装置，以解决上述问题。
实用新型内容
本实用新型的目的在于提供一种可对污水进行二次回收利用的污水处理装置，以解决上述背景技术中提出的现有污水处理装置无法对污水做到充分净化，使污水可以进行二次回收利用的问题。
为实现上述目的，本实用新型提供如下技术方案：一种可对污水进行二次回收利用的污水处理装置，包括底板、流通管和中和液箱，所述底板的上表面设置有箱体，且箱体的底部左右两侧均设置有抽水口，所述箱体的顶端设置有过滤管，且过滤管的内部设置有过滤层，所述过滤层上设置有手持杆，且手持杆的上方设置有进水口，所述流通管位于箱体的内部，且流通管的外侧设置有紫外线灯管，所述中和液箱位于箱体的外侧，且中和液箱的顶部设置有中和液进入口，并且中和液箱的内部设置有推板，所述箱体的内部设置有搅拌杆，且搅拌杆的外侧设置有挡板，所述搅拌杆的下方设置有活性炭吸附层，且活性炭吸附层的外侧设置有空腔，并且空腔的底部设置有抽水机。
优选的，所述过滤管和箱体构成拆卸结构，且过滤管的内部等间距设置有3组过滤层，并且过滤层从上往下的网格半径依次减小。
优选的，所述过滤层在过滤管上为滑动结构，且过滤层和手持杆构成一体化结构，并且手持杆的形状为“T”形。
优选的，所述流通管的形状为波浪形，且流通管关于箱体对称设置有2组。
优选的，所述推板在中和液箱上为滑动结构，且推板的高度大小和中和液箱的高度大小相同。
优选的，所述挡板的倾斜角度为30°，且挡板关于活性炭吸附层对称设置有2组。
与现有技术相比，本实用新型的有益效果是：该可对污水进行二次回收利用的污水处理装置，结构简单，通过过滤、吸附、紫外线照射和PH中和等手段使得污水得以被充分净化，便于进行二次回收利用;
1、设有过滤层，过滤层的结构为网状结构，且其材质为吸附棉，通过过滤层可以过滤掉污水中的颗粒物，且过滤层可拆卸清洁，防止遭到堵塞;
2、设有呈波浪形的流通管，该流通管可以使得污水缓慢流动，充分得到紫外线灯管的照射进行灭菌;
3、设有中和液箱，中和液箱可以往箱体内部注入中和液，调节净化过的污水的PH值。
