申请日2018.05.30
公开(公告)日2019.02.12
IPC分类号C02F1/00; B08B9/087
摘要
本实用新型公开了一种工业废水多元催化反应器,包括多元催化反应器本体、顶盖、过硫酸盐投加箱和搅动板，所述多元催化反应器本体的上表面卡合有顶盖，所述过硫酸盐投加箱固定设在多元催化反应器本体上表面左端位置，多元催化反应器本体的内部设有搅动板，此装置中多元催化反应器本体的内壁可通过清理刷清理，清理刷结构设计合理，在不使用时收回，在使用时对多元催化反应器本体内壁进行实时清洗，保证了多元催化反应器本体内壁的整洁性，过硫酸盐投加箱内部设有等距离设置的三个抽拉板，通过三个抽拉板可良好控制进入多元催化反应器本体内部的过硫酸盐的量，添加量可控制，不会出现浪费或反应效果差的现象。
权利要求书

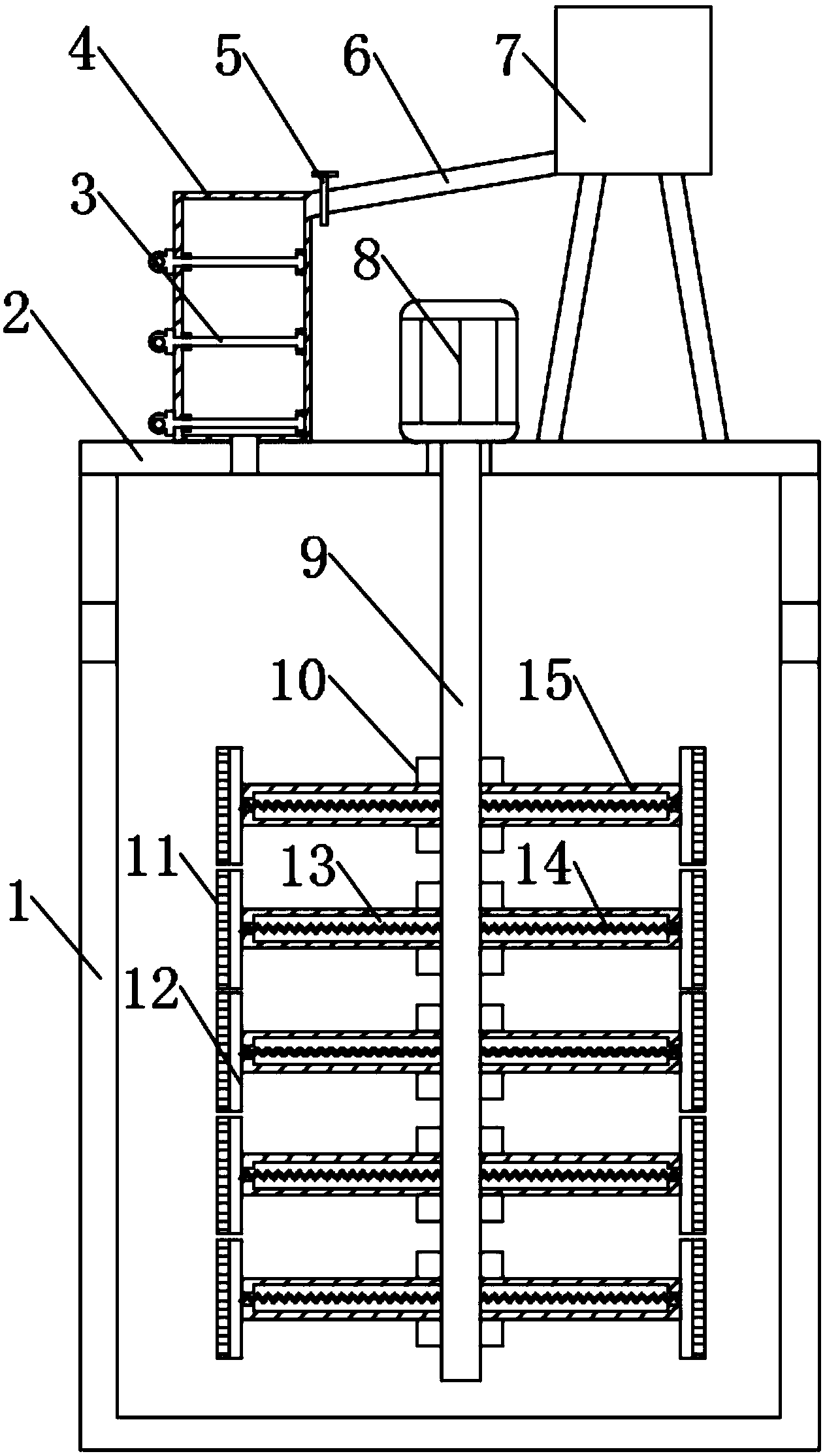

1.一种工业废水多元催化反应器,包括多元催化反应器本体(1)、顶盖(2)、过硫酸盐投加箱(4)和搅动板(15)，所述多元催化反应器本体(1)的上表面卡合有顶盖(2)，其特征在于：所述过硫酸盐投加箱(4)固定设在多元催化反应器本体(1)上表面左端位置，多元催化反应器本体(1)的内部设有搅动板(15)，所述搅动板(15)呈圆板状结构活动套设在转动轴(9)上，搅动板(15)的内部设有贯穿外圈的伸缩槽(13)，搅动板(15)的左右两边外圈处均活动贴合设有清理刷橡胶固定板(12)，所述清理刷橡胶固定板(12)远离搅动板(15)的一面固定设有清理刷(11)，所述转动轴(9)的上端贯穿多元催化反应器本体(1)上端的顶盖(2)并连接在顶盖(2)上表面固定设有的电机(8)上，电机(8)的右侧的顶盖(2)上表面通过支架固定有加料箱(7)，所述过硫酸盐投加箱(4)从上到下等距离设有三个抽拉板(3)，所述抽拉板(3)呈横向贯穿设在过硫酸盐投加箱(4)中，所述抽拉板(3)右端固定设置有防脱落板(18)，所述抽拉板(3)的左端贯穿过硫酸盐投加箱(4)的左侧外表面，且抽拉板(3)的左端贯穿过硫酸盐投加箱(4)左侧外表面的一端固定设有防进入板(16)。
2.根据权利要求1所述的一种工业废水多元催化反应器，其特征在于：所述清理刷橡胶固定板(12)靠近搅动板(15)的一面中间位置固定设有不锈钢弹簧(14)，所述不锈钢弹簧(14)远离清理刷橡胶固定板(12)的一端穿过伸缩槽(13)并与伸缩槽(13)的内壁之间固定连接。
3.根据权利要求1所述的一种工业废水多元催化反应器，其特征在于：所述搅动板(15)的上下表面均贴合设有限位螺母(10)，所述限位螺母(10)通过螺纹配合连接在转动轴(9)上。
4.根据权利要求1所述的一种工业废水多元催化反应器，其特征在于：所述加料箱(7)的底面高于过硫酸盐投加箱(4)的上表面，加料箱(7)的左下端和过硫酸盐投加箱(4)的右上端之间通过送料管(6)相连通，所述送料管(6)靠近过硫酸盐投加箱(4)的一端设有手动阀(5)。
5.根据权利要求1所述的一种工业废水多元催化反应器，其特征在于：所述防脱落板(18)的厚度大于抽拉板(3)的厚度，防脱落板(18)的右侧面贴合设在过硫酸盐投加箱(4)的右侧内壁上，抽拉板(3)限制在过硫酸盐投加箱(4)内壁上上下两两固定设置的限位块(17)之间。
6.根据权利要求1所述的一种工业废水多元催化反应器，其特征在于：所述防进入板(16)的厚度大于抽拉板(3)的厚度，且防进入板(16)的左侧面上固定设有拉环，所述过硫酸盐投加箱(4)的下端和多元催化反应器本体(1)的内部相连通。
说明书
一种工业废水多元催化反应器
技术领域
本实用新型涉及工业废水多元催化反应器技术领域，具体为一种工业废水多元催化反应器。
背景技术
专利申请号为：201220084758.4，专利名为：一种废水深度处理装置的文献中所述管道混合器的前端设有第二H2SO4投加装置、第二NaOH投加装置，在所述管道混合器的后端设置第二在线pH计，所述铁碳内电解反应器中填装有作为填料的废铁屑和活性炭颗粒，所述多元催化反应器中设有过硫酸盐投加装置和搅拌装置，但它在实际使用的过程中仍存在以下弊端：
1.装置中多元催化反应器的内壁上长时间使用后容易存在污垢，难以去除，不方便人工清理，降低了多元催化反应器的使用效果;
2.过硫酸盐投加装置投加过硫酸盐时往往不能控制其添加的量，添加过多时可能会在多元催化反应器反应时造成浪费的现象，添加过少，反应效果较差。
实用新型内容
本实用新型的目的在于提供一种工业废水多元催化反应器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种工业废水多元催化反应器,包括多元催化反应器本体、顶盖、过硫酸盐投加箱和搅动板，所述多元催化反应器本体的上表面卡合有顶盖，所述过硫酸盐投加箱固定设在多元催化反应器本体上表面左端位置，多元催化反应器本体的内部设有搅动板，所述搅动板呈圆板状结构活动套设在转动轴上，搅动板的内部设有贯穿外圈的伸缩槽，搅动板的左右两边外圈处均活动贴合设有清理刷橡胶固定板，所述清理刷橡胶固定板远离搅动板的一面固定设有清理刷，所述转动轴的上端贯穿多元催化反应器本体上端的顶盖并连接在顶盖上表面固定设有的电机上，电机的右侧的顶盖上表面通过支架固定有加料箱，所述过硫酸盐投加箱从上到下等距离设有三个抽拉板，所述抽拉板呈横向贯穿设在过硫酸盐投加箱中，所述抽拉板右端固定设置有防脱落板，所述抽拉板的左端贯穿过硫酸盐投加箱的左侧外表面，且抽拉板的左端贯穿过硫酸盐投加箱左侧外表面的一端固定设有防进入板。
优选的，所述清理刷橡胶固定板靠近搅动板的一面中间位置固定设有不锈钢弹簧，所述不锈钢弹簧远离清理刷橡胶固定板的一端穿过伸缩槽并与伸缩槽的内壁之间固定连接。
优选的，所述搅动板的上下表面均贴合设有限位螺母，所述限位螺母通过螺纹配合连接在转动轴上。
优选的，所述加料箱的底面高于过硫酸盐投加箱的上表面，加料箱的左下端和过硫酸盐投加箱的右上端之间通过送料管相连通，所述送料管靠近过硫酸盐投加箱的一端设有手动阀。
优选的，所述防脱落板的厚度大于抽拉板的厚度，防脱落板的右侧面贴合设在过硫酸盐投加箱的右侧内壁上，抽拉板限制在过硫酸盐投加箱内壁上上下两两固定设置的限位块之间。
优选的，所述防进入板的厚度大于抽拉板的厚度，且防进入板的左侧面上固定设有拉环，所述过硫酸盐投加箱的下端和多元催化反应器本体的内部相连通。
与现有技术相比，本实用新型的有益效果是：本实用新型结构设置合理，功能性强，具有以下优点：
1.此装置中多元催化反应器本体的内壁可通过清理刷清理，清理刷结构设计合理，在不使用时收回，在使用时对多元催化反应器本体内壁进行实时清洗，保证了多元催化反应器本体内壁的整洁性;
2.过硫酸盐投加箱内部设有等距离设置的三个抽拉板，通过三个抽拉板可良好控制进入多元催化反应器本体内部的过硫酸盐的量，添加量可控制，不会出现浪费或反应效果差的现象。
