申请日2018.05.30
公开(公告)日2019.02.01
IPC分类号B01F13/02; B01F7/18; C02F3/12
摘要
本实用新型公开一种应用于污水处理的曝气搅拌装置，包括罐体、进水管和出水管，所述罐体底部设有支撑脚，所述罐体内部被水平的与罐体内侧壁密封连接的隔板分割成动力腔和搅拌腔两个独立的腔体，所述罐体内顶面设有下移气缸，所述罐体顶部设有与下移气缸连接且驱动其活塞杆端伸缩的下移电动机，所述下移气缸活塞杆端设有安装板，所述安装板底部设有延伸至搅拌腔内部的上搅拌杆，所述安装板顶部设有驱动上搅拌杆旋转的上搅拌电动机，所述上搅拌杆侧面靠近底部的位置围绕其轴线通过伸缩杆设有上平直桨叶和弧形桨叶。本实用新型可根据需求调节搅拌片和曝气管的位置，可保证曝气搅拌的效果。
权利要求书
1.一种应用于污水处理的曝气搅拌装置，包括罐体、设置于罐体外侧壁靠近顶部位置的进水管和设置于罐体外侧壁靠近底部位置的出水管，所述罐体底部设有支撑脚，其特征在于：所述罐体内部被水平的与罐体内侧壁密封连接的隔板分割成动力腔和搅拌腔两个独立的腔体，所述罐体内顶面设有下移气缸，所述罐体顶部设有与下移气缸连接且驱动其活塞杆端伸缩的下移电动机，所述下移气缸活塞杆端设有安装板，所述安装板底部设有延伸至搅拌腔内部的上搅拌杆，所述安装板顶部设有驱动上搅拌杆旋转的上搅拌电动机，所述上搅拌杆侧面靠近底部的位置围绕其轴线通过伸缩杆设有上平直桨叶和弧形桨叶，所述罐体内侧壁设有限位环，当所述下移气缸的活塞杆端处于完全伸出状态时，所述上搅拌杆下表面位于限位环上表面上方，所述罐体内底面设有下搅拌杆，所述下搅拌杆侧面靠近顶部的位置围绕其轴线通过伸缩杆设有下平直桨叶，所述罐体底部设有与下搅拌杆连接且驱动其旋转的下搅拌电动机，所述罐体内底面位于下搅拌杆两侧对称设有两安装盒，两所述安装盒内底面均设有活塞杆端延伸至安装盒外部的上移气缸，所述罐体底部设有与上移气缸连接且驱动上移气缸活塞杆端伸缩的上移电动机，所述上移气缸活塞杆端设有曝气管，所述罐体外侧壁设有曝气机，所述曝气机通过连接软管与曝气管连通。
2.根据权利要求1所述的一种应用于污水处理的曝气搅拌装置，其特征在于：所述动力腔高度为搅拌腔高度的二分之一。
3.根据权利要求1所述的一种应用于污水处理的曝气搅拌装置，其特征在于：两所述安装盒内侧壁设有密封圈。
4.根据权利要求1所述的一种应用于污水处理的曝气搅拌装置，其特征在于：所述曝气机与罐体外侧壁通过螺栓组件连接。
说明书
一种应用于污水处理的曝气搅拌装置
技术领域
本实用新型属于污水处理领域，具体涉及一种应用于污水处理的曝气搅拌装置。
背景技术
在污水处理中，曝气搅拌是很常见的处理方式，其目的在于使得污水中的活性污泥得到充分的溶解氧，进而分解污水中的有害物质。这个过程中，搅拌装置的介入，可以加速溶解氧与活性污泥的结合。目前，常使用的搅拌装置如果液位不高的情况下，其搅拌片会有一部分暴露在液面以上，造成对搅拌片的极大浪费。另外，常见的搅拌片一般为平直的搅拌片，其搅拌的效果并不好。
实用新型内容
本实用新型所要解决的技术问题便是针对上述现有技术的不足，提供一种应用于污水处理的曝气搅拌装置，可根据需求调节搅拌片和曝气管的位置，可保证曝气搅拌的效果。

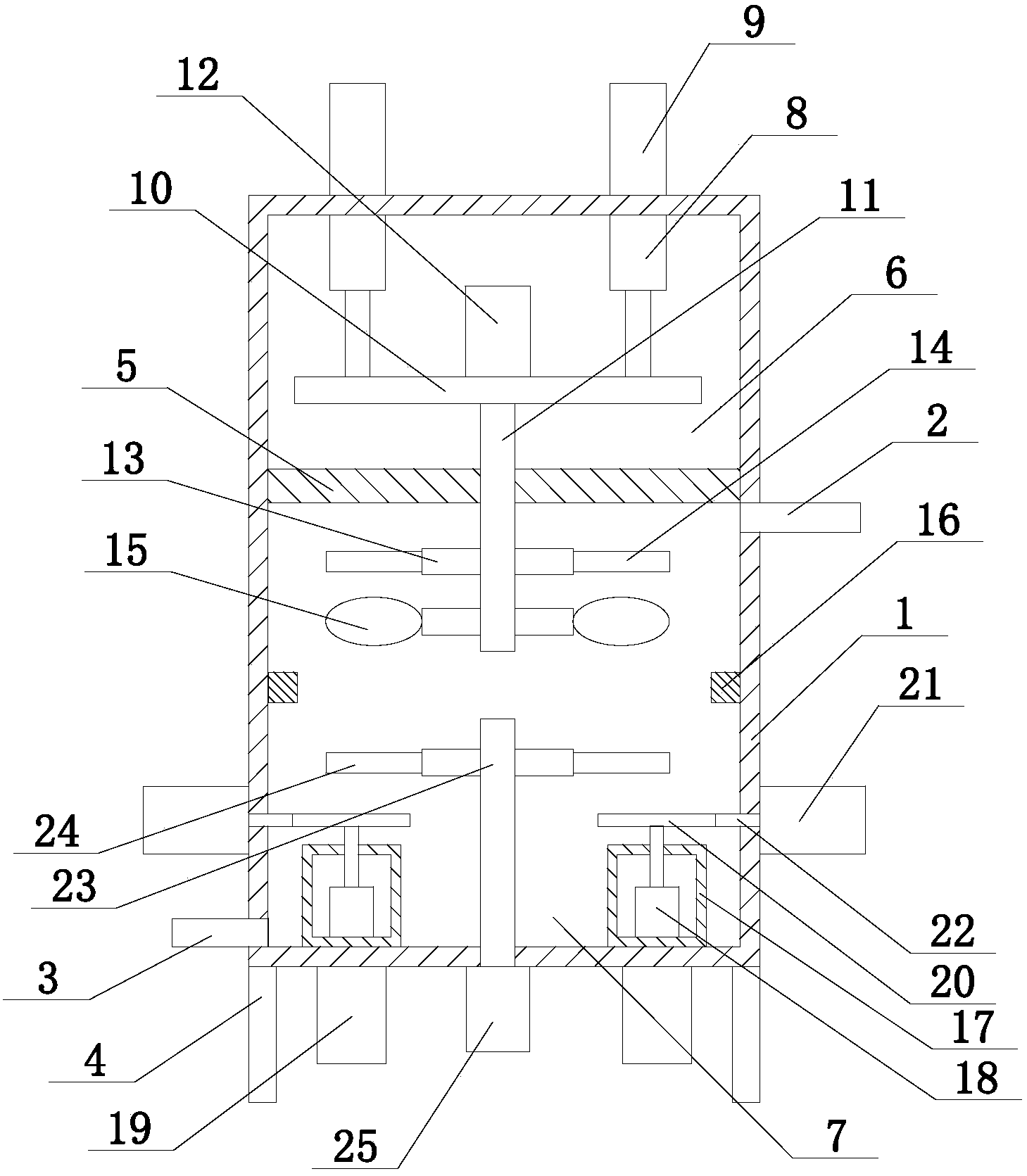

本实用新型所采用的技术方案是：一种应用于污水处理的曝气搅拌装置，包括罐体、设置于罐体外侧壁靠近顶部位置的进水管和设置于罐体外侧壁靠近底部位置的出水管，所述罐体底部设有支撑脚，所述罐体内部被水平的与罐体内侧壁密封连接的隔板分割成动力腔和搅拌腔两个独立的腔体，所述罐体内顶面设有下移气缸，所述罐体顶部设有与下移气缸连接且驱动其活塞杆端伸缩的下移电动机，所述下移气缸活塞杆端设有安装板，所述安装板底部设有延伸至搅拌腔内部的上搅拌杆，所述安装板顶部设有驱动上搅拌杆旋转的上搅拌电动机，所述上搅拌杆侧面靠近底部的位置围绕其轴线通过伸缩杆设有上平直桨叶和弧形桨叶，所述罐体内侧壁设有限位环，当所述下移气缸的活塞杆端处于完全伸出状态时，所述上搅拌杆下表面位于限位环上表面上方，所述罐体内底面设有下搅拌杆，所述下搅拌杆侧面靠近顶部的位置围绕其轴线通过伸缩杆设有下平直桨叶，所述罐体底部设有与下搅拌杆连接且驱动其旋转的下搅拌电动机，所述罐体内底面位于下搅拌杆两侧对称设有两安装盒，两所述安装盒内底面均设有活塞杆端延伸至安装盒外部的上移气缸，所述罐体底部设有与上移气缸连接且驱动上移气缸活塞杆端伸缩的上移电动机，所述上移气缸活塞杆端设有曝气管，所述罐体外侧壁设有曝气机，所述曝气机通过连接软管与曝气管连通。
其中一个实施例中，所述动力腔高度为搅拌腔高度的二分之一。
其中一个实施例中，两所述安装盒内侧壁设有密封圈。
其中一个实施例中，所述曝气机与罐体外侧壁通过螺栓组件连接。
本实用新型的有益效果在于：本装置在横向和纵向上均可进行微调，以满足不同尺寸的罐体，通过上下两端的搅拌和曝气机的配合，可实现更好的搅拌曝气效果，以提高污水处理的效率。
