申请日2018.05.30
公开(公告)日2019.01.18
IPC分类号E03F1/00; E03F5/10; E03F5/22; E03F3/02
摘要
本实用新型公开了一种工业废水分类收集装置，包括蓄水池、排水阀、分类箱、泡沫圆板、电动调节阀、分水管、集水管、主水管、水泵、固定板、摄像头、U型板、在线液体密度计、螺旋软管和液体过滤罩。本实用新型结构合理，通过在线液体密度计检测显示浓盐水顶部外侧液体的密度与某种液体的密度值对比，有利于确定该区域液体物质成份，便于逐层分类采出萃取上层液。
权利要求书

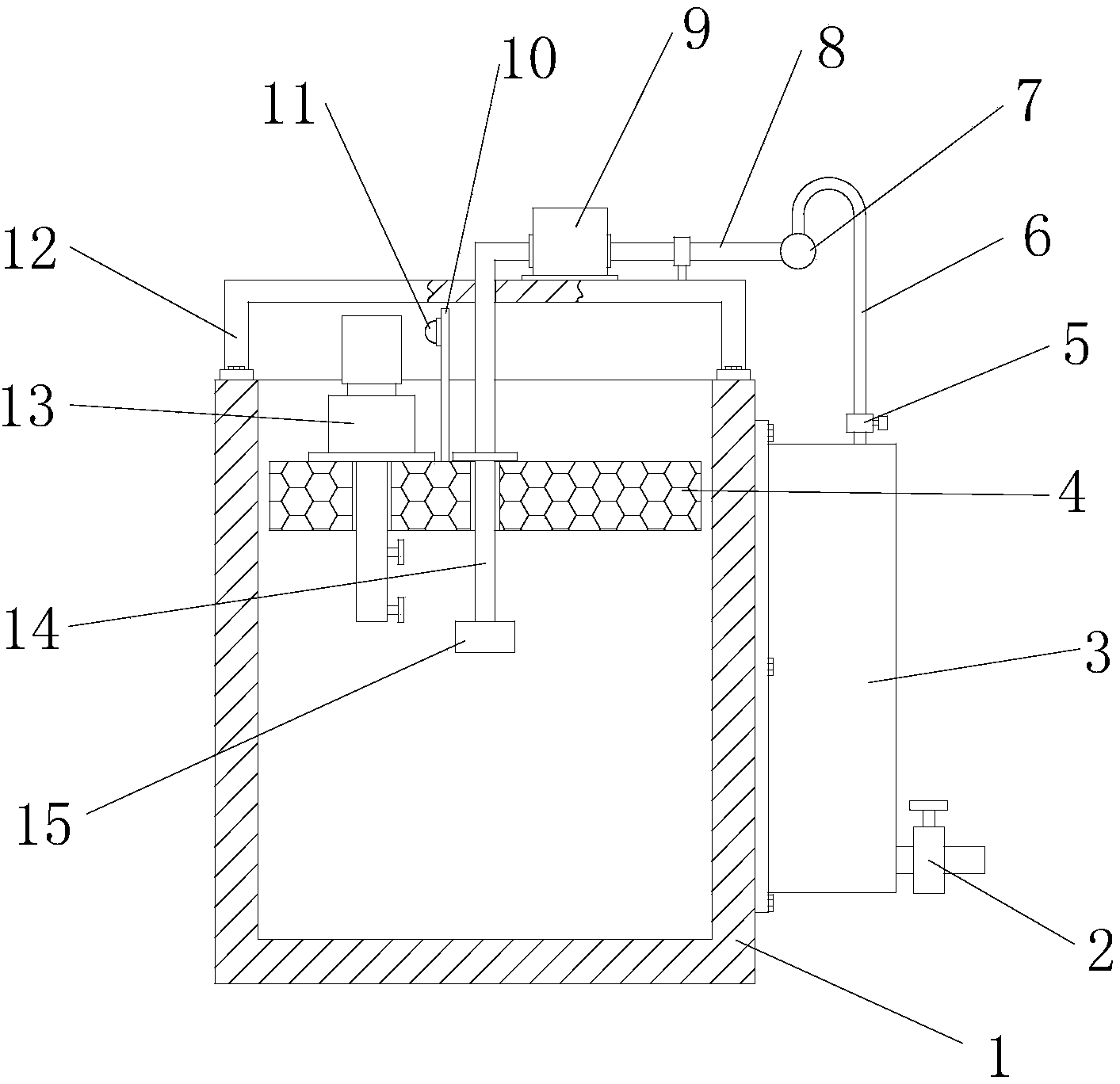

1.一种工业废水分类收集装置，包括在线液体密度计(13)以及水泵(9)，其特征在于：所述在线液体密度计(13)安装在泡沫圆板(4)顶部表面，且在线液体密度计(13)的测试杆穿过泡沫圆板(4)底部，所述泡沫圆板(4)顶部中间位置设置有螺旋软管(14)，且螺旋软管(14)一端穿过泡沫圆板(4)中间位置，所述螺旋软管(14)一端安装有液体过滤罩(15)，且液体过滤罩(15)设置在泡沫圆板(4)底部，所述泡沫圆板(4)设置在蓄水池(1)内，且泡沫圆板(4)顶部表面安装有固定板(10)，所述固定板(10)一侧顶部安装有摄像头(11);
所述水泵(9)安装在U型板(12)顶部表面一侧，且水泵(9)的进水端口安装在螺旋软管(14)另一端端口上，所述水泵(9)的出水端口通过主水管(8)与集水管(7)，且集水管(7)环形面顶部横向等距安装有多个分水管(6)，多个所述分水管(6)一端分别通过对应的连接孔与分类箱(3)内对应的分隔腔体内部连通，且分水管(6)上安装有电动调节阀(5)。
2.根据权利要求1所述的一种工业废水分类收集装置，其特征在于：所述在线液体密度计(13)顶部设置有密度显示器，且密度显示器位于摄像头(11)的镜头一侧。
3.根据权利要求1所述的一种工业废水分类收集装置，其特征在于：所述U型板(12)纵向安装在蓄水池(1)顶部端口边框上，且蓄水池(1)内盛装有浓盐水。
4.根据权利要求1所述的一种工业废水分类收集装置，其特征在于：所述分类箱(3)安装在蓄水池(1)一侧表面上，且分类箱(3)安装有多个排水阀(2)，多个所述排水阀(2)分别与对应的分隔腔体内部连通。
5.根据权利要求1所述的一种工业废水分类收集装置，其特征在于：所述螺旋软管(14)另一端穿过U型板(12)顶部表面中间位置。
6.根据权利要求1所述的一种工业废水分类收集装置，其特征在于：所述分水管(6)一端为U型结构，且分水管(6)的U型端口连通安装在集水管(7)环形面顶部。
说明书
一种工业废水分类收集装置
技术领域
本实用新型涉及一种分类收集装置，具体是一种工业废水分类收集装置，属于工业浓盐水处理应用技术领域。
背景技术
工业废水通常含有硫酸钠，氯化钠，硫酸铁，硫酸铜，硝酸钾等各类无机盐，含量可达0.1%-30%，以及0.1-20%的甲醇，乙醇，苯酚和长链的烃等有机废物。需要对废水的无机盐和有机废物进行分步骤处理，一般包括预处理、除油、萃取、吸附、催化氧化、高级氧化、蒸发结晶和生化处理等步骤，从而将工业废水进行分类处理去除废水中难降解有机物，符合废水排放标准，并获得资源化回收结晶盐。但在进行吸附或催化氧化前，需要对废水进行萃取，目前的萃取设备通常采用溢流原理进行上层液的采出，需要控制萃取塔中萃取液分层高度，为被动式采出模式，采出效率低，。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种工业废水分类收集装置。
本实用新型通过以下技术方案来实现上述目的，一种工业废水分类收集装置，包括在线液体密度计以及水泵，所述在线液体密度计安装在泡沫圆板顶部表面，且在线液体密度计的测试杆穿过泡沫圆板底部，所述泡沫圆板顶部中间位置设置有螺旋软管，且螺旋软管一端穿过泡沫圆板中间位置，所述螺旋软管一端安装有液体过滤罩，且液体过滤罩设置在泡沫圆板底部，所述泡沫圆板设置在蓄水池内，且泡沫圆板顶部表面安装有固定板，所述固定板一侧顶部安装有摄像头，所述水泵安装在U型板顶部表面一侧，且水泵的进水端口安装在螺旋软管另一端端口上，所述水泵的出水端口通过主水管与集水管，且集水管环形面顶部横向等距安装有多个分水管，多个所述分水管一端分别通过对应的连接孔与分类箱内对应的分隔腔体内部连通，且分水管上安装有电动调节阀。
优选的，所述在线液体密度计顶部设置有密度显示器，且密度显示器位于摄像头的镜头一侧。
优选的，所述U型板纵向安装在蓄水池顶部端口边框上，且蓄水池内盛装有浓盐水。
优选的，所述分类箱安装在蓄水池一侧表面上，且分类箱安装有多个排水阀，多个所述排水阀分别与对应的分隔腔体内部连通。
优选的，所述螺旋软管另一端穿过U型板顶部表面中间位置。
优选的，所述分水管一端为U型结构，且分水管的U型端口连通安装在集水管环形面顶部。
与现有技术相比，本实用新型具有以下优点：结构合理，通过在线液体密度计检测显示浓盐水顶部外侧液体的密度与某种液体的密度值对比，有利于确定该区域液体物质成份，便于逐层分类采出萃取上层液。本实用新型通过启动与外接电源连接的水泵和对应分水管上的电动调节阀，达到对浓盐水外侧对应密度的液体分类抽取至分类箱内对应分隔腔体内的效果。
