申请日2018.04.28
公开(公告)日2019.03.26
IPC分类号C02F9/04
摘要
本实用新型公开了一种污水处理用分级过滤装置，包括第一过滤池、第二过滤池、第三过滤池、流通槽，所述第一过滤池底部设有明胶层，所述第一过滤池上部设有进水管，所述进水管靠近所述第一过滤池设有第一阀门，所述第一过滤池与所述第二过滤池之间设有所述流通槽，所述第一过滤池与所述第二过滤池之间的所述流通槽上方设有第一过滤网，所述第一过滤网底部设有过滤网支架，所述第二过滤池底部设有化学污泥层，所述第二过滤池中间设有搅拌器，所述第二过滤池上部设有抽气机，所述抽气机上部设有排气管。有益效果在于：使用搅拌器加速过滤反应时间，提高效率，增加抽气机，加快反应。
权利要求书

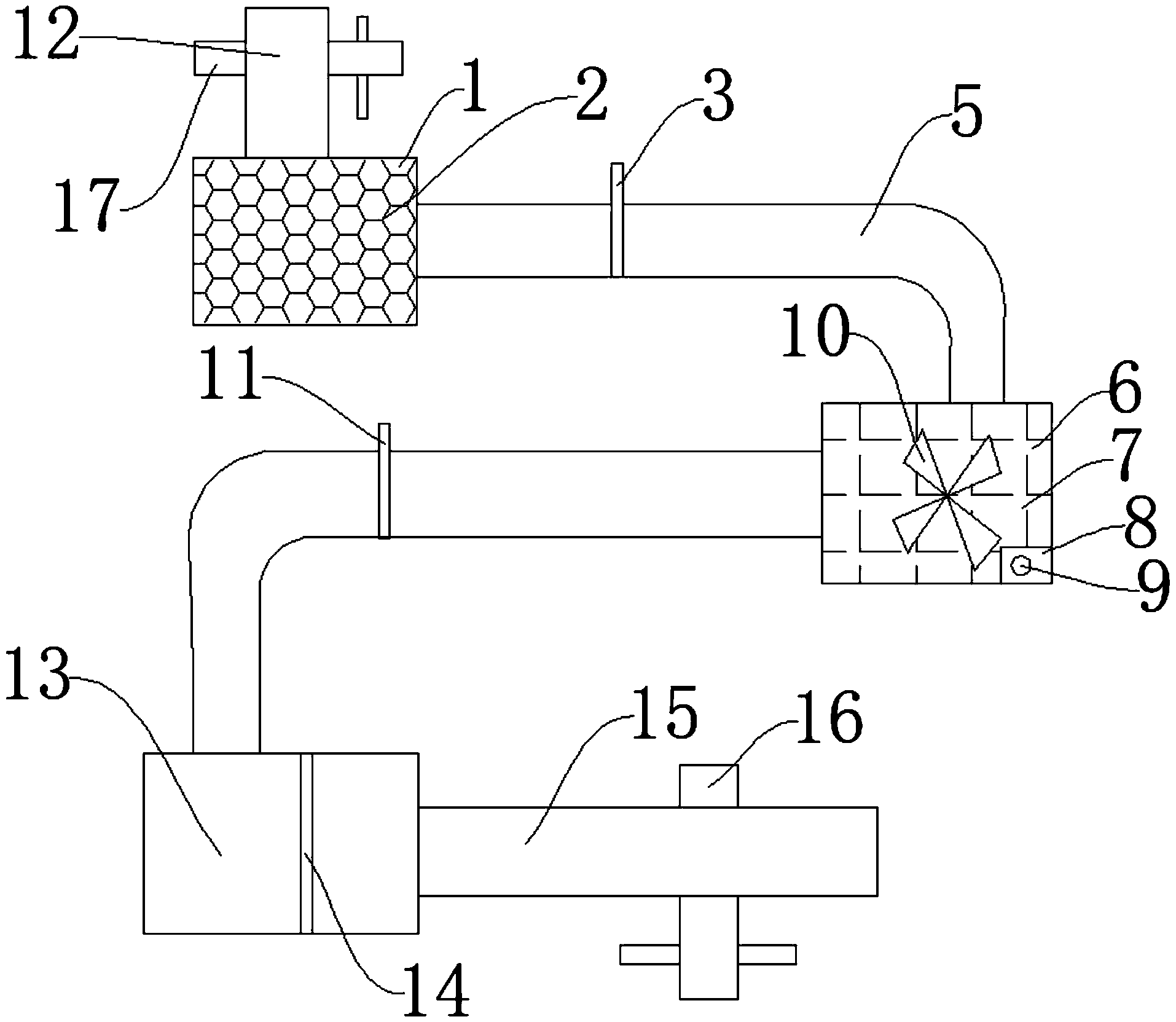

1.一种污水处理用分级过滤装置，其特征在于：包括第一过滤池(1)、第二过滤池(6)、第三过滤池(13)、流通槽(5)，所述第一过滤池(1)底部设有明胶层(2)，所述第一过滤池(1)上部设有进水管(12)，所述进水管(12)靠近所述第一过滤池(1)设有第一阀门(17)，所述第一过滤池(1)与所述第二过滤池(6)之间设有所述流通槽(5)，所述第一过滤池(1)与所述第二过滤池(6)之间的所述流通槽(5)上方设有第一过滤网(3)，所述第一过滤网(3)底部设有过滤网支架(4)，所述第二过滤池(6)底部设有化学污泥层(7)，所述第二过滤池(6)中间设有搅拌器(10)，所述第二过滤池(6)上部设有抽气机(8)，所述抽气机(8)上部设有排气管(9)，所述第二过滤池(6)与所述第三过滤池(13)之间设有所述流通槽(5)，所述第二过滤池(6)与所述第三过滤池(13)之间的所述流通槽(5)上方设有第二过滤网(11)，所述第二过滤网(11)底部设有所述过滤网支架(4)，所述第三过滤池(13)中部设有反渗透膜(14)，所述第三过滤池(13)一侧设有出水管(15)，所述出水管(15)远离所述第三过滤池(13)一侧设有第二阀门(16)。
2.根据权利要求1所述的一种污水处理用分级过滤装置，其特征在于：所述进水管(12)与所述第一过滤池(1)为焊接，所述出水管(15)与所述第三过滤池(13)为焊接。
3.根据权利要求1所述的一种污水处理用分级过滤装置，其特征在于：所述第一阀门(17)与所述进水管(12)为螺纹连接，所述第二阀门(16)与所述出水管(15)为螺纹连接。
4.根据权利要求1所述的一种污水处理用分级过滤装置，其特征在于：所述流通槽(5)与所述第一过滤池(1)、所述第二过滤池(6)和所述第三过滤池(13)为焊接，所述流通槽(5)与所述第一过滤网(3)和所述第二过滤网(11)为滑动连接。
5.根据权利要求1所述的一种污水处理用分级过滤装置，其特征在于：所述第一过滤网(3)与所述过滤网支架(4)为焊接，所述第二过滤网(11)和所述过滤网支架(4)为焊接。
6.根据权利要求1所述的一种污水处理用分级过滤装置，其特征在于：所述搅拌器(10)与所述第二过滤池(6)为焊接，所述第二过滤池(6)与所述抽气机(8)为螺栓连接，所述抽气机(8)与所述排气管(9)为焊接。
7.根据权利要求1所述的一种污水处理用分级过滤装置，其特征在于：所述第三过滤池(13)与所述反渗透膜(14)为卡槽连接。
说明书
一种污水处理用分级过滤装置
技术领域
本实用新型涉及污水处理领域，特别是涉及一种污水处理用分级过滤装置。
背景技术
随着我国城市化水平的不断提高，水污染的问题也越来越严重，特别是流域内有比较大的城市的河流、河水不同程度被污染。《2010年全国水环境质量状况》报告长江、珠江水质良好，松花江、淮河为轻度污染，黄河、辽河为中度污染，海河为重度污染，因此，提高污水处理的效率和处理技术仍然是当前我们所面临的主要任务。2010年我国城市污水处理厂日处理能力达10262万立方米，城市污水处理率在76.9%。至2011年9月底，全国设市城市、县累计建成城镇污水处理厂3077座，处理能力达到1.36亿立方米/日。污水处理设备是污水处理中的重要组成部分，在我国污水处理设备发展前景广阔，而污水处理设备国产化有着非常重要的意义。污水处理设备能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。目前的污水处理用分级过滤装置大多效率低下，过滤反应时间太长，并且没有废气收集装置，可能减慢反应速度。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种污水处理用分级过滤装置。
本实用新型通过以下技术方案来实现上述目的：
一种污水处理用分级过滤装置，包括第一过滤池、第二过滤池、第三过滤池、流通槽，所述第一过滤池底部设有明胶层，所述第一过滤池上部设有进水管，所述进水管靠近所述第一过滤池设有第一阀门，所述第一过滤池与所述第二过滤池之间设有所述流通槽，所述第一过滤池与所述第二过滤池之间的所述流通槽上方设有第一过滤网，所述第一过滤网底部设有过滤网支架，所述第二过滤池底部设有化学污泥层，所述第二过滤池中间设有搅拌器，所述第二过滤池上部设有抽气机，所述抽气机上部设有排气管，所述第二过滤池与所述第三过滤池之间的设有所述流通槽，所述第二过滤池与所述第三过滤池之间所述流通槽上方设有第二过滤网，所述第二过滤网底部设有所述过滤网支架，所述第三过滤池中部设有反渗透膜，所述第三过滤池一侧设有出水管，所述出水管远离所述第三过滤池一侧设有第二阀门。
上述结构中，污水通过所述进水管进入所述第一过滤池，由所述明胶层吸附固体杂质，流经所述流通槽时，通过所述第一过滤网再次过滤固体杂质，进入所述第二过滤池，由所述化学污泥层通过化学反应除有毒元素，主要为硫磷及重金属，所述第二过滤网作用为防止污泥进入所述第三过滤池，进化学处理的水进入所述第三过滤池，通过所述反渗透膜再次净化，即可通过所述出水管输送使用。
为了进一步保证过滤更充分，过滤效率更高以及排放无害气体，所述进水管与所述第一过滤池为焊接，所述出水管与所述第三过滤池为焊接。
为了进一步保证过滤更充分，过滤效率更高以及排放无害气体，所述第一阀门与所述进水管为螺纹连接，所述第二阀门与所述出水管为螺纹连接。
为了进一步保证过滤更充分，过滤效率更高以及排放无害气体，所述流通槽与所述第一过滤池、所述第二过滤池和所述第三过滤池为焊接，所述流通槽与所述第一过滤网和所述第二过滤网为滑动连接。
为了进一步保证过滤更充分，过滤效率更高以及排放无害气体，所述第一过滤网与所述过滤网支架为焊接，所述第二过滤网和所述过滤网支架为焊接。
为了进一步保证过滤更充分，过滤效率更高以及排放无害气体，所述搅拌器与所述第二过滤池为焊接，所述第二过滤池与所述抽气机为螺栓连接，所述抽气机与所述排气管为焊接。
为了进一步保证过滤更充分，过滤效率更高以及排放无害气体，所述第三过滤池与所述反渗透膜为卡槽连接。
有益效果在于：使用搅拌器加速过滤反应时间，提高效率，增加抽气机，加快反应。
