申请日2018.04.28
公开(公告)日2019.03.01
IPC分类号B01D21/02
摘要
本实用新型涉及废水处理装置技术领域，特别涉及一种于大豆蛋白提取过程中的废水处理装置。该用于大豆蛋白提取过程中的废水处理装置的装置本体内设有第一隔板、第二隔板和第三隔板，第一隔板、第二隔板和第三隔板的高度依次增大，废水经过废水进入管进入装置本体，在装置本体内静止沉淀，废水依次溢流经过第一隔板、第二隔板和第三隔板，分别经过多次静止沉淀后从滤水排出管排除，固定废弃物从各个腔室的渣排出管排出，在此过程中产生的泡沫从泡沫收集槽内收集。该用于大豆蛋白提取过程中的废水处理装置结构简单，使用维修的成本低，减少了环境污染，能够有效的对废水进行净化。
权利要求书

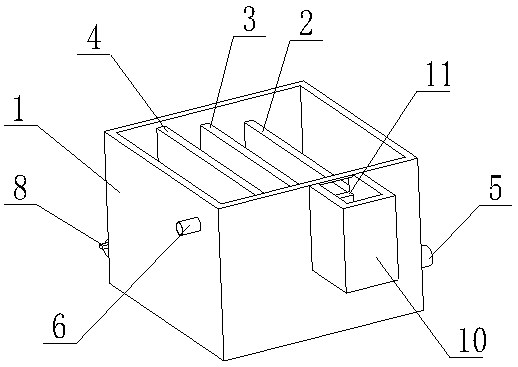

1.一种用于大豆蛋白提取过程中的废水处理装置，包括装置本体(1)、第一隔板(2)、第二隔板(3)和第三隔板(4)，其特征在于：所述第一隔板(2)、第二隔板(3)和第三隔板(4)固定在装置本体(1)的底部和内侧面上，所述第一隔板(2)、第二隔板(3)和第三隔板(4)将装置本体(1)分成四个腔室，每个腔室的底部设料渣排出管(7)，所述料渣排出管(7)上设有阀门(8)，所述第一隔板(2)、第二隔板(3)和第三隔板(4)的高度依次增大，所述装置本体(1)的侧面上设有泡沫收集槽(10)，所述装置本体(1)上对应泡沫收集槽(10)在第一隔板(2)和第二隔板(3)之间设有泡沫流出口(11)，所述泡沫流出口(11)的底边高度介于第一隔板(2)和第二隔板(3)的高度之间，所述装置本体(1)和第一隔板(2)形成的腔室上设有废水进入管(5)，所述装置本体(1)和第三隔板(4)形成的腔室上设有滤水排出管(6)，所述滤水排出管(6)在腔室内的端头设有弯头(9)，所述弯头(9)的进口高度低于第三隔板(4)的高度。
说明书
一种用于大豆蛋白提取过程中的废水处理装置
技术领域
本实用新型涉及废水处理装置技术领域，特别涉及一种用于大豆蛋白提取过程中的废水处理装置。
背景技术
植物中含有丰富的植物蛋白质，植物蛋白质具有很高的营养价值，所以植物蛋白质广泛应用于各种食品、饲料和营养品等。针对豆渣中提取的蛋白质溶液的过程，会产生大量的废水，这些废水在流动过程中形成大量泡沫，而且废水中含有固体杂质，怎样能够快速高效的将泡沫与固体废弃物与废水分离，成为一个亟待解决的问题。
实用新型内容
为了达到背景技术中的目的，本实用新型解决其技术问题所采用的技术方案是：一种用于大豆蛋白提取过程中的废水处理装置，包括装置本体、第一隔板、第二隔板和第三隔板，所述第一隔板、第二隔板和第三隔板固定在装置本体的底部和内侧面上，所述第一隔板、第二隔板和第三隔板将装置本体分成四个腔室，每个腔室的底部设料渣排出管，所述料渣排出管上设有阀门，所述第一隔板、第二隔板和第三隔板的高度依次增大，所述装置本体的侧面上设有泡沫收集槽，所述装置本体上对应泡沫收集槽在第一隔板和第二隔板之间设有泡沫流出口，所述泡沫流出口的底边高度介于第一隔板和第二隔板的高度之间，所述装置本体和第一隔板形成的腔室上设有废水进入管，所述装置本体和第三隔板形成的腔室上设有滤水排出管，所述滤水排出管在腔室内的端头设有弯头，所述弯头的进口高度低于第三隔板的高度。
本实用新型设计了一种用于大豆蛋白提取过程中的废水处理装置，该用于大豆蛋白提取过程中的废水处理装置的装置本体内设有第一隔板、第二隔板和第三隔板，第一隔板、第二隔板和第三隔板的高度依次增大，废水经过废水进入管进入装置本体，在装置本体内静止沉淀，废水依次溢流经过第一隔板、第二隔板和第三隔板，分别经过多次静止沉淀后从滤水排出管排除，固定废弃物从各个腔室的渣排出管排出，在此过程中产生的泡沫从泡沫收集槽内收集。该用于大豆蛋白提取过程中的废水处理装置结构简单，使用维修的成本低，减少了环境污染，能够有效的对废水进行净化。
