申请日2018.04.28
公开(公告)日2019.01.15
IPC分类号C02F9/10
摘要
本实用新型公开了一种火电厂高含盐废水软化处理装置，包括反渗透瓶和蒸馏箱，所述反渗透瓶的底部设置有底板，且底板的下表面设置有支撑杆，所述反渗透瓶的左上方设置有纯净水入口，且反渗透瓶左下方设置有阀门，所述阀门的上方设置有纯净水出口管，且纯净水出口管的上表面安装有PH测试仪，所述反渗透瓶的上表面设置有增压泵，所述反渗透瓶的内部中间安装有半透膜，所述蒸馏箱的底部设置有电热棒，所述承接板的左右两侧均设置有结晶出口和震荡板，所述结晶桶的上方设置有水泵，所述蒸馏箱的右上方设置有蒸气管。该火电厂高含盐废水软化处理装置，利用反渗透原理，高含盐废水的回收率高，处理后的水纯净度高，且装置内的半透膜便于拆卸维修。
权利要求书

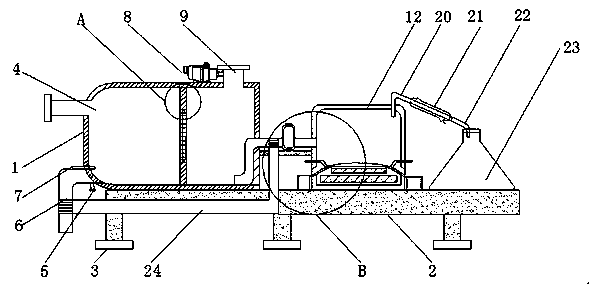

1.一种火电厂高含盐废水软化处理装置，包括反渗透瓶(1)和蒸馏箱(12)，其特征在于：所述反渗透瓶(1)的底部设置有底板(2)，且底板(2)的下表面设置有支撑杆(3)，所述反渗透瓶(1)的左上方设置有纯净水入口(4)，且反渗透瓶(1)左下方设置有阀门(5)，所述阀门(5)的上方设置有纯净水出口管(6)，且纯净水出口管(6)的上表面安装有PH测试仪(7)，并且纯净水出口管(6)的右侧连接有循环管(24)，所述反渗透瓶(1)的上表面设置有增压泵(8)，且增压泵(8)的右侧设置有废水入口管(9)，所述反渗透瓶(1)的内部中间安装有半透膜(10)，且半透膜(10)的上方设置有拉环(11)，所述蒸馏箱(12)的底部设置有电热棒(13)，且电热棒(13)的上方设置有承接板(14)，所述承接板(14)的左右两侧均设置有结晶出口(15)和震荡板(16)，且结晶出口(15)的外侧设置有结晶桶(17)，所述结晶桶(17)的上方设置有水泵(18)，且水泵(18)的内部设置有连接管(19)，所述蒸馏箱(12)的右上方设置有蒸气管(20)，且蒸气管(20)的外部连接有套管(21)，所述蒸气管(20)的底部连接有尾接管(22)，且尾接管(22)的下部连接有锥形瓶(23)。
2.根据权利要求1所述的一种火电厂高含盐废水软化处理装置，其特征在于：所述废水入口管(9)与反渗透瓶(1)的连接方式为螺纹连接，且废水入口管(9)与增压泵(8)构成拆卸结构。
3.根据权利要求1所述的一种火电厂高含盐废水软化处理装置，其特征在于：所述半透膜(10)贯穿反渗透瓶(1)，且半透膜(10)与反渗透瓶(1)构成拆卸结构。
4.根据权利要求1所述的一种火电厂高含盐废水软化处理装置，其特征在于：所述承接板(14)呈“弧形”结构，且承接板(14)与震荡板(16)构成一体式结构，并且震荡板(16)设置有2组。
5.根据权利要求1所述的一种火电厂高含盐废水软化处理装置，其特征在于：所述结晶出口(15)倾斜设置在承接板(14)上方，且结晶出口(15)的边线与承接板(14)左边缘的切线平行。
6.根据权利要求1所述的一种火电厂高含盐废水软化处理装置，其特征在于：所述尾接管(22)与蒸气管(20)的连接方式为镶嵌连接，且蒸气管(20)贯穿套管(21)，并且套管(21)的上下两侧均设置有孔洞。
说明书
一种火电厂高含盐废水软化处理装置
技术领域
本实用新型涉及环境保护相关技术领域，具体为一种火电厂高含盐废水软化处理装置。
背景技术
高含盐废水是指总含盐质量分数至少1%的废水，其主要来自火电厂或天然气的采集加工，这种废水含有多种物质，废水量逐年增加，除去含盐污水中的有机污染物对环境的保护至关重要，火力发电用水和排水量很大，主要是高含盐废水的处理及回用，对其排水进行再生回用，实现废水零排放，即可实现节水的目的，又可遏制水环境恶化的势头，一般的火电厂高含盐废水软化处理装置采用离子交换法、电渗析法、电去离子技术，这些方法导致水回收率不高，废水处理价格昂贵，处理过的水纯净度不高，因此，我们提出一种火电厂高含盐废水软化处理装置，以便于解决上述中提出的问题。
发明内容
本实用新型的目的在于提供一种火电厂高含盐废水软化处理装置，以解决上述背景技术中提出的现有的火电厂高含盐废水软化处理装置水回收率不高，废水处理价格昂贵，处理过的水纯净度不高的问题。
为实现上述目的，本实用新型提供如下技术方案：一种火电厂高含盐废水软化处理装置，包括反渗透瓶和蒸馏箱，所述反渗透瓶的底部设置有底板，且底板的下表面设置有支撑杆，所述反渗透瓶的左上方设置有纯净水入口，且反渗透瓶左下方设置有阀门，并且纯净水出口管的右侧连接有循环管，所述阀门的上方设置有纯净水出口管，且纯净水出口管的上表面安装有PH测试仪，所述反渗透瓶的上表面设置有增压泵，且增压泵的右侧设置有废水入口管，所述反渗透瓶的内部中间安装有半透膜，且半透膜的上方设置有拉环，所述蒸馏箱的底部设置有电热棒，且电热棒的上方设置有承接板，所述承接板的左右两侧均设置有结晶出口和震荡板，且结晶出口的外侧设置有结晶桶，所述结晶桶的上方设置有水泵，且水泵的内部设置有连接管，所述蒸馏箱的右上方设置有蒸气管，且蒸气管的外部连接有套管，所述蒸气管的底部连接有尾接管，且尾接管的下部连接有锥形瓶。
优选的，所述废水入口管与反渗透瓶的连接方式为螺纹连接，且废水入口管与增压泵构成拆卸结构。
优选的，所述半透膜贯穿反渗透瓶，且半透膜与反渗透瓶构成拆卸结构。
优选的，所述承接板呈“弧形”结构，且承接板与震荡板构成一体式结构，并且震荡板设置有2组。
优选的，所述结晶出口倾斜设置在承接板上方，且结晶出口的边线与承接板左边缘的切线平行。
优选的，所述尾接管与蒸气管的连接方式为镶嵌连接，且蒸气管贯穿套管，并且套管的上下两侧均设置有孔洞。
与现有技术相比，本实用新型的有益效果是：该火电厂高含盐废水软化处理装置，利用反渗透原理，水回收率高，高含盐废水软化处理装置结构简单，处理过的水纯净度高，且装置内的半透膜便于拆卸维修;
1.设置有反渗透瓶，反渗透瓶内利用反渗透原理，通过增压泵对废水加压，使得废水中的水分子透过半透膜向纯净水一侧流动，软化处理后的水的纯净度更高;
2.设置有蒸馏箱，蒸馏箱进一步对高含盐废水进行处理，使得水处理的效果更高，且节约水资源;
3.设置有震荡板，震荡板与承接板构成一体式结构，震荡板的倾斜设计，减少承接板上表面的结晶堆积，提高含盐废水软化处理装置的工作效率;
4.设置有PH测试仪，PH测试仪与反渗透瓶内的纯净水接触，能够及时了解软化后的水的纯净程度。
