申请日2018.02.07
公开(公告)日2018.10.02
IPC分类号C02F9/04; C02F101/20
摘要
本实用新型公开了一种集成高效水处理设备，包括底座、主体箱和空气净化器，所述底座内底部设置有蓄电盒，所述底座内顶部通过安装架安装有电机，所述底座顶部一端设置有空气净化器，所述底座顶部设置有主体箱，所述主体箱内设置有搅拌轴且搅拌轴连接电机的输出轴，所述搅拌轴上设置有搅拌杆，所述主体箱内底部设置有电加热器，所述主体箱内顶部设置有喷头，所述主体箱一侧设置有出水管且出水管内设置有过滤网，所述主体箱另一侧设置有加药盒且加药盒通过管道连接主体箱，所述加药盒下端通过连接件连接有手持式铅含量测试仪，所述手持式铅含量测试仪下端设置有温度控制器。本实用新型使用方便，操作简单，可以有效除去废水中的铅，适合推广使用。
权利要求书

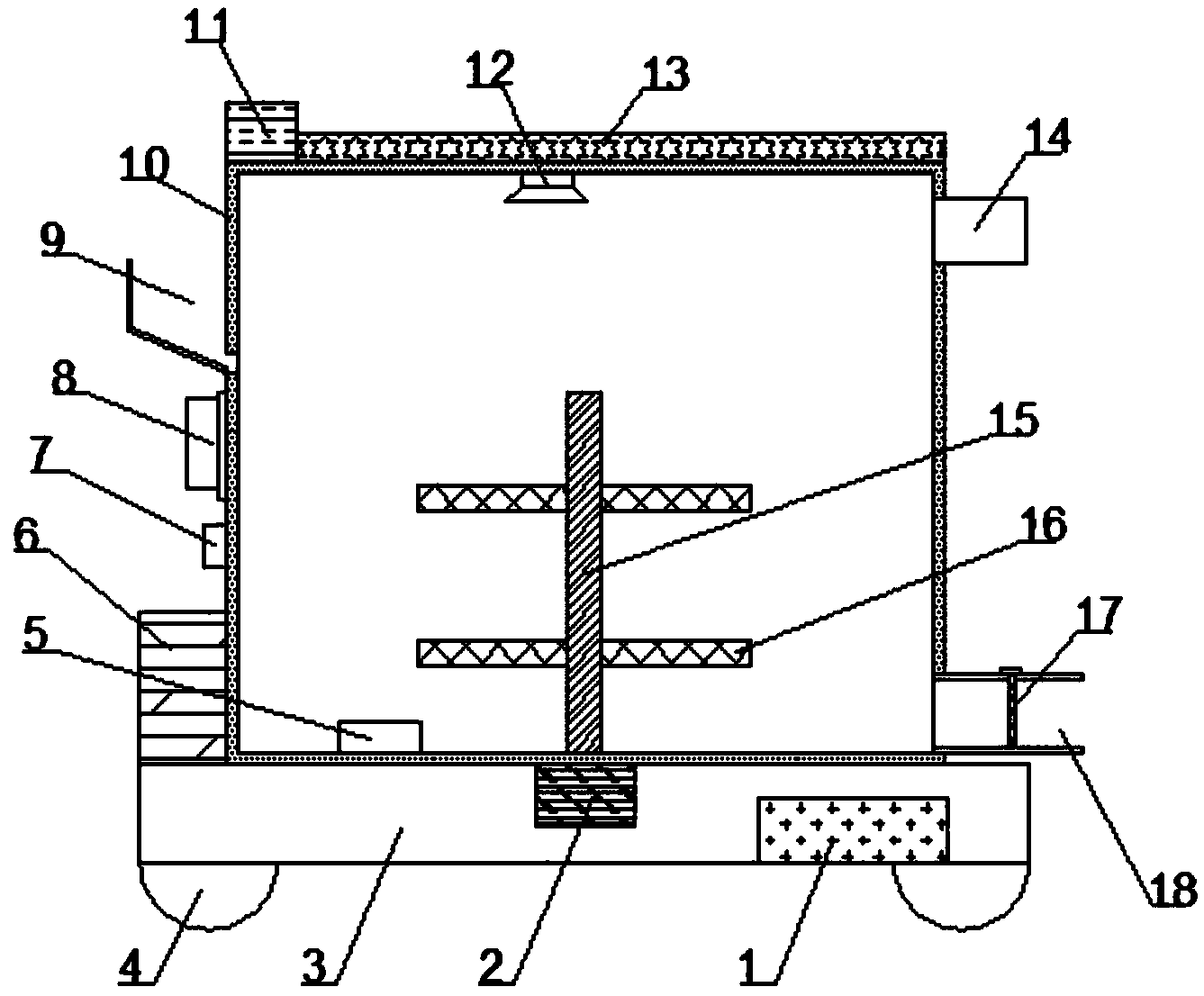

1.一种集成高效水处理设备，包括底座(3)、主体箱(10)和空气净化器(6)，其特征在于：所述底座(3)内底部设置有蓄电盒(1)，所述底座(3)内顶部通过安装架安装有电机(2)，所述底座(3)顶部一端设置有空气净化器(6)，所述底座(3)顶部设置有主体箱(10)，所述主体箱(10)内设置有搅拌轴(15)且搅拌轴(15)连接电机(2)的输出轴，所述搅拌轴(15)上设置有搅拌杆(16)，所述主体箱(10)内底部设置有电加热器(5)，所述主体箱(10)内顶部设置有喷头(12)，所述主体箱(10)一侧设置有出水管(18)且出水管(18)内设置有过滤网(17)，所述主体箱(10)另一侧设置有加药盒(9)且加药盒(9)通过管道连接主体箱(10)，所述加药盒(9)下端通过连接件连接有手持式铅含量测试仪(8)，所述手持式铅含量测试仪(8)下端设置有温度控制器(7)，所述主体箱(10)顶部设置有太阳能电池板(13)且太阳能电池板(13)与蓄电盒(1)电性相连，所述太阳能电池板(13)一侧设置有压力泵(11)，所述压力泵(11)进水端通过管道连接自来水管且压力泵(11)出水端通过管道连接喷头(12)。
2.根据权利要求1所述的一种集成高效水处理设备，其特征在于：所述底座(3)底部设置有可制动万向轮(4)。
3.根据权利要求1所述的一种集成高效水处理设备，其特征在于：所述主体箱(10)一侧设置有进水管(14)。
4.根据权利要求1所述的一种集成高效水处理设备，其特征在于：所述温度控制器(7)的工作端位于主体箱(10)内且温度控制器(7)与电加热器(5)电性相连。
5.根据权利要求1所述的一种集成高效水处理设备，其特征在于：所述电加热器(5)、电机(2)、压力泵(11)和空气净化器(6)与蓄电盒(1)电性相连。
说明书
一种集成高效水处理设备
技术领域
本实用新型涉及一种水处理设备，特别涉及一种集成高效水处理设备。
背景技术
在工业生产中，特别是在电池生产中会产生很多的含铅废水，含铅废水如果不进行净化处理直接排放到河流中，会对生态环境造成严重的污染，而现有水处理设备使用时会耗费很多能源，且使用不便，净化效率较低。为此，我们提出一种集成高效水处理设备。
实用新型内容
本实用新型的主要目的在于提供一种集成高效水处理设备，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种集成高效水处理设备，包括底座、主体箱和空气净化器，所述底座内底部设置有蓄电盒，所述底座内顶部通过安装架安装有电机，所述底座顶部一端设置有空气净化器，所述底座顶部设置有主体箱，所述主体箱内设置有搅拌轴且搅拌轴连接电机的输出轴，所述搅拌轴上设置有搅拌杆，所述主体箱内底部设置有电加热器，所述主体箱内顶部设置有喷头，所述主体箱一侧设置有出水管且出水管内设置有过滤网，所述主体箱另一侧设置有加药盒且加药盒通过管道连接主体箱，所述加药盒下端通过连接件连接有手持式铅含量测试仪，所述手持式铅含量测试仪下端设置有温度控制器，所述主体箱顶部设置有太阳能电池板且太阳能电池板与蓄电盒电性相连，所述太阳能电池板一侧设置有压力泵，所述压力泵进水端通过管道连接自来水管且压力泵出水端通过管道连接喷头。
进一步地，所述底座底部设置有可制动万向轮。
进一步地，所述主体箱一侧设置有进水管。
进一步地，所述温度控制器的工作端位于主体箱内且温度控制器与电加热器电性相连。
进一步地，所述电加热器、电机、压力泵和空气净化器与蓄电盒电性相连。
与现有技术相比，本实用新型具有如下有益效果：该种集成高效水处理设备，通过设置太阳能电池板，在阳光充足时，太阳能电池板可以将太阳能转化成电能存储在蓄电盒中，供各个电器使用，通过设置加药盒，便于向主体箱内加入处理废水的试剂，通过设置温度控制器，在主体箱内的温度低于温度控制器的设定值时，温度控制器会控制电加热器对主体箱内进行加热，使主体箱内温度保持在一定的范围内，通过设置电机，可以带动搅拌轴和搅拌杆转动，便于将主体箱内的废水与试剂混合均匀，通过设置过滤网，可以对从出水管流出的废水进行过滤，将废水中的固体颗粒物过滤出来，通过设置手持式铅含量测试仪(深圳市天创美科技有限公司生产)，便于对废水中的铅含量进行检测，通过设置压力泵，可以将自来水加压后抽到喷头内，并从喷头内喷出，对主体箱内进行冲洗，通过设置空气净化，可以对周围空气进行净化，防止在水处理过程中产生有害气体而危害人体健康。
