申请日2018.02.07
公开(公告)日2018.10.12
IPC分类号C02F3/32
摘要
本实用新型公开了污水净化技术领域的一种农村污水净化回用装置，包括净化箱，所述净化箱的顶部连接有玻璃盖板，所述净化箱的内腔左右两壁顶部均连接有加热板，所述净化箱的内腔中端横向连接有植被净化层、蚯蚓生活区、砾石层和支撑板，所述植被净化层在蚯蚓生活区的顶部，所述蚯蚓生活区在砾石层的顶部，所述砾石层在支撑板的顶部，本实用新型利用蚯蚓和湿地植被净化污水，蚯蚓能够消化污水中的有机污染物，植被的根茎具有净化污水的功能，蚯蚓在消化有机污染物后会产生粪便，蚯蚓的粪便能够滋养植被，促进植被的生长，形成一个小型的生态循环，能够有效的净化污水并回收利用，节约水资源。
权利要求书

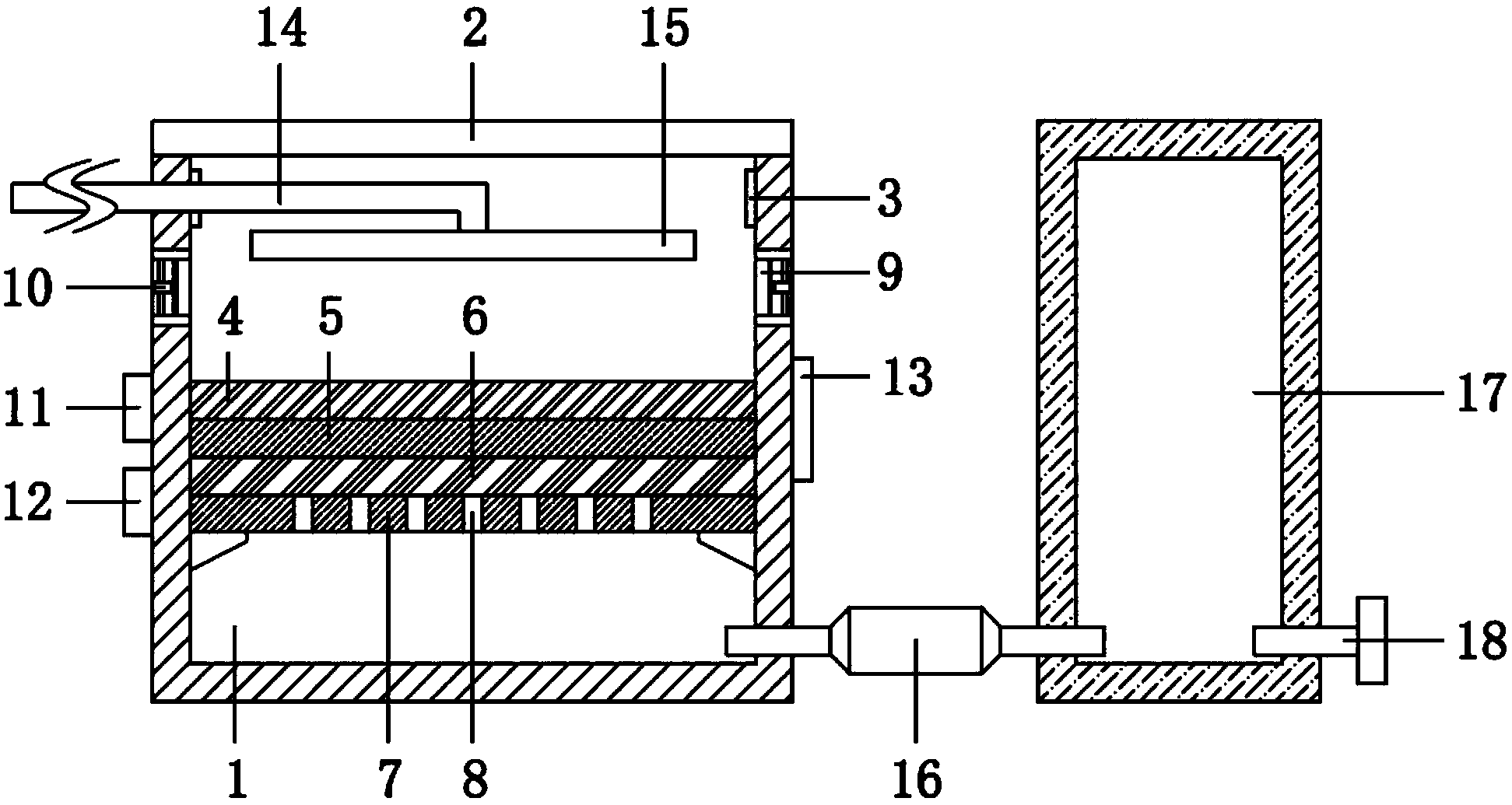

1.一种农村污水净化回用装置，包括净化箱(1)，其特征在于：所述净化箱(1)的顶部连接有玻璃盖板(2)，所述净化箱(1)的内腔左右两壁顶部均连接有加热板(3)，所述净化箱(1)的内腔中端横向连接有植被净化层(4)、蚯蚓生活区(5)、砾石层(6)和支撑板(7)，所述植被净化层(4)在蚯蚓生活区(5)的顶部，所述蚯蚓生活区(5)在砾石层(6)的顶部，所述砾石层(6)在支撑板(7)的顶部，所述支撑板(7)的顶部开设有渗水孔(8)，所述净化箱(1)的左右两侧顶部均插接有通气管道(9)，两组通气管道(9)均在加热板(3)的下端，两组所述通气管道的内腔均连接有排风扇(10)，所述净化箱(1)的左侧壁连接有温度传感器(11)和超声波氧气传感器(12)，所述温度传感器(11)在超声波氧气传感器(12)的上端，所述净化箱(1)的右侧壁连接有控制箱(13)，所述温度传感器(11)、超声波氧气传感器(12)和控制箱(13)均在通气管道(9)的下端，所述净化箱(1)的左侧顶部插接有污水进水管道(14)，所述污水进水管道(14)在左侧通气管道(9)的上端，所述污水进水管道(14)的右侧底部连接有污水布水管(15)，所述污水布水管(15)在净化箱(1)的内腔，所述净化箱(1)的右侧底部通过管道连接有抽液泵(16)，所述抽液泵(16)的右端通过管道连接有集水箱(17)，所述集水箱(17)的右侧底部连接有排水管(18)，所述控制箱(13)包括控制箱保护壳(131)，所述控制箱保护壳(131)的内腔左侧从上到下依次连接有接收模块(132)、处理模块(133)和控制模块(134)，所述温度传感器(11)和超声波氧气传感器(12)均与接收模块(132)电性连接，加热板(3)和排风扇(10)均与控制模块(134)电性连接，所述接收模块(132)的输出端通过导向与处理模块(133)的输入端连接，所述处理模块(133)的输出端通过导向与控制模块(134)的输入端连接。
2.根据权利要求1所述的一种农村污水净化回用装置，其特征在于：所述支撑板(7)的底部焊接有加强板。
3.根据权利要求1所述的一种农村污水净化回用装置，其特征在于：所述玻璃盖板(2)为钢化玻璃盖板。
4.根据权利要求1所述的一种农村污水净化回用装置，其特征在于：所述净化箱(1)为不锈钢净化箱。
说明书
一种农村污水净化回用装置
技术领域
本实用新型涉及污水净化技术领域，具体为一种农村污水净化回用装置。
背景技术
目前，我国的农村生活污水主要由人畜粪便污水及洗涤废水构成，由于绝大多数农村没有相应的污水处理系统，地表污水腐烂变质后，既影响生活环境，又给农民的身体健康带来隐患，而直接注入河流或渗透至地下的大量污水则会造成水体污染，影响饮用水安全，且浪费水资源。
实用新型内容
本实用新型的目的在于提供一种农村污水净化回用装置，以解决上述背景技术中提出的目前，我国的农村生活污水主要由人畜粪便污水及洗涤废水构成，由于绝大多数农村没有相应的污水处理系统，地表污水腐烂变质后，既影响生活环境，又给农民的身体健康带来隐患，而直接注入河流或渗透至地下的大量污水则会造成水体污染，影响饮用水安全，且浪费水资源的问题。
为实现上述目的，本实用新型提供如下技术方案：一种农村污水净化回用装置，包括净化箱，所述净化箱的顶部连接有玻璃盖板，所述净化箱的内腔左右两壁顶部均连接有加热板，所述净化箱的内腔中端横向连接有植被净化层、蚯蚓生活区、砾石层和支撑板，所述植被净化层在蚯蚓生活区的顶部，所述蚯蚓生活区在砾石层的顶部，所述砾石层在支撑板的顶部，所述支撑板的顶部开设有渗水孔，所述净化箱的左右两侧顶部均插接有通气管道，两组通气管道均在加热板的下端，两组所述通气管道的内腔均连接有排风扇，所述净化箱的左侧壁连接有温度传感器和超声波氧气传感器，所述温度传感器在超声波氧气传感器的上端，所述净化箱的右侧壁连接有控制箱，所述温度传感器、超声波氧气传感器和控制箱均在通气管道的下端，所述净化箱的左侧顶部插接有污水进水管道，所述污水进水管道在左侧通气管道的上端，所述污水进水管道的右侧底部连接有污水布水管，所述污水布水管在净化箱的内腔，所述净化箱的右侧底部通过管道连接有抽液泵，所述抽液泵的右端通过管道连接有集水箱，所述集水箱的右侧底部连接有排水管，所述控制箱包括控制箱保护壳，所述控制箱保护壳的内腔左侧从上到下依次连接有接收模块、处理模块和控制模块，所述温度传感器和超声波氧气传感器均与接收模块电性连接，加热板和排风扇均与控制模块电性连接，所述接收模块的输出端通过导向与处理模块的输入端连接，所述处理模块的输出端通过导向与控制模块的输入端连接。
优选的，所述支撑板的底部焊接有加强板。
优选的，所述玻璃盖板为钢化玻璃盖板。
优选的，所述净化箱为不锈钢净化箱。
与现有技术相比，本实用新型的有益效果是：本实用新型利用蚯蚓和湿地植被净化污水，蚯蚓能够消化污水中的有机污染物，植被的根茎具有净化污水的功能，蚯蚓在消化有机污染物后会产生粪便，蚯蚓的粪便能够滋养植被，促进植被的生长，形成一个小型的生态循环，能够有效的净化污水并回收利用，节约水资源。
