申请日2018.02.06
公开(公告)日2019.01.04
IPC分类号B01D53/75; B01D53/78; C02F9/14
摘要
本实用新型涉及一种集中处理聚酯多元醇合成尾气和污水处理尾气的系统,该系统包括:湿式碱洗塔、水解酸化池和除湿设备。湿式碱洗塔包括湿式碱洗塔排气管道,水解酸化池包括水解酸化池废气收集管道,除湿设备包括除湿设备进气管道。湿式碱洗塔排气管道、水解酸化池废气收集管道分别与除湿设备进气管道相连。该系统可以进一步包括:湿式氧化塔、活性炭吸附设备、离心风机和排气筒。该系统还可以进一步包括:废水收集调节池、好氧池、污泥池和出水池。该系统处理效率高、尾气处理效果好、设备紧凑、运行管理简单且成本低廉。
权利要求书
1.一种集中处理聚酯多元醇合成尾气和污水处理尾气的系统,其特征在于,所述系统包括:湿式碱洗塔、水解酸化池和除湿设备;
所述湿式碱洗塔包括湿式碱洗塔排气管道;
所述水解酸化池包括水解酸化池废气收集管道;
所述除湿设备包括除湿设备进气管道;
所述湿式碱洗塔排气管道、所述水解酸化池废气收集管道分别与所述除湿设备进气管道相连。
2.根据权利要求1所述的系统,其特征在于,所述系统进一步包括气体混合装置,所述气体混合装置被设置在所述除湿设备进气管道内。
3.根据权利要求2所述的系统,其特征在于,所述气体混合装置为风机或管道气体混合器。
4.根据权利要求1所述的系统,其特征在于,所述系统进一步包括管道开合控制装置和PLC控制柜,所述管道开合控制装置被设置在湿式碱洗塔排气管道和/或水解酸化池废气收集管道上,所述PLC控制柜与所述一个或多个管道开合装置连接。
5.根据权利要求4所述的系统,其特征在于,所述管道开合控制装置是受电磁阀控制的管道开合装置。
6.根据权利要求1所述的系统,其特征在于,所述湿式碱洗塔排气管道、所述水解酸化池废气收集管道分别与所述除湿设备进气管道通过法兰装置相连,所述法兰装置内设有密封件。
7.根据权利要求1所述的系统,其特征在于,所述系统进一步包括pH值检测取样口和取样口密封装置,所述取样口密封装置被设置在所述pH值检测取样口上,所述pH值检测取样口被设置在除湿设备进气管道上。
8.根据权利要求1所述的系统,其特征在于,所述湿式碱洗塔排气管道、所述水解酸化池废气收集管道和/或所述除湿设备进气管道的内壁经过管道防腐处理。
9.根据权利要求1所述的系统,其特征在于,所述系统进一步包括:湿式氧化塔、活性炭吸附设备、离心风机和排气筒;
所述湿式氧化塔包括:化学洗涤液喷淋系统和第一填料层,所述化学洗涤液喷淋系统和所述第一填料层自上而下依次设置于所述湿式氧化塔内;
所述湿式碱洗塔包括:碱液喷淋系统和第二填料层,所述碱液喷淋系统和所述第二填料层自上而下依次设置于所述湿式碱洗塔内;
所述除湿设备内设置有除湿材料;
所述活性炭吸附设备内设置有活性炭吸附床;
所述湿式氧化塔与所述湿式碱洗塔通过湿式氧化塔排气管道相连通,所述湿式碱洗塔与所述除湿设备通过所述湿式碱洗塔排气管道和所述除湿设备进气管道相连通,所述除湿设备、所述活性炭吸附设备、所述离心风机和所述排气筒通过管道依次连接。
10.根据权利要求1所述的系统,其特征在于,所述系统进一步包括:废水收集调节池、好氧池、污泥池和出水池;
所述废水收集调节池内设有依次连接的隔油池、pH调节池、内电解设备和混凝沉淀装置;
所述水解酸化池内设有接触氧化用生物填料和磷;
所述好氧池内设有膜生物反应器组件和带有自控系统的抽吸泵,所述带有自控系统的抽吸泵出口与所述出水池相连;
所述废水收集调节池、所述水解酸化池、所述好氧池、所述污泥池和所述出水池依次连接,所述出水池与所述pH调节池之间设有回流管道。
说明书
一种集中处理聚酯多元醇合成尾气和污水处理尾气的系统
技术领域
本实用新型涉及一种尾气处理系统,具体涉及一种集中处理聚酯多元醇合成尾气和污水处理尾气的系统。
背景技术
现代工业生产过程中常会产生许多工业尾气,而随着大气污染物综合排放标准的逐年提高,传统的尾气处理方法往往已无法使尾气排放达到排放要求。因此,企业需要建立工业尾气处理系统来治理工业尾气。
以一家生产聚酯多元醇的企业为例,在聚酯多元醇生产过程中及其日常运营的其他过程中往往会产生有机物浓度较高且成分复杂的尾气。例如,该尾气中可能会含有PTA、硫化氢、甲硫醇、甲硫醚、氨、含氮有机物、含氧有机物、烃类等多种化学物质。企业为了更好的治理此类尾气,往往会针对性的建立一套处理聚酯多元醇合成尾气的尾气处理系统。而同时,在企业处理生产产生的污水时也会产生相应的污水处理尾气,此时,企业需要再建立一套处理污水处理尾气的系统。而建立多套尾气处理系统会对企业造成较高的成本压力。
因此,需要针对性的开发一种集中处理聚酯多元醇合成尾气和污水处理尾气的系统来解决上述问题。
实用新型内容
为弥补现有技术的不足,本申请提供一种集中处理聚酯多元醇合成尾气和污水处理尾气的系统,该系统处理效率高、尾气处理效果好、设备紧凑、运行管理简单且成本低廉。
本申请一方面在于提供一种集中处理聚酯多元醇合成尾气和污水处理尾气的系统,该系统包括:湿式碱洗塔、水解酸化池和除湿设备。湿式碱洗塔包括湿式碱洗塔排气管道,水解酸化池包括水解酸化池废气收集管道,除湿设备包括除湿设备进气管道。湿式碱洗塔排气管道、水解酸化池废气收集管道分别与除湿设备进气管道相连。
在一些实施例中,该系统进一步包括气体混合装置,气体混合装置被设置在除湿设备进气管道内。
在一些实施例中,气体混合装置为风机或管道气体混合器。
在一些实施例中,该系统进一步包括管道开合控制装置和PLC控制柜,管道开合装置被设置在湿式碱洗塔排气管道和/或水解酸化池废气收集管道上,PLC控制柜与一个或多个管道开合装置连接。
在一些实施例中,管道开合控制装置是受电磁阀控制的管道开合装置。
在一些实施例中,湿式碱洗塔排气管道、水解酸化池废气收集管道分别与除湿设备进气管道通过法兰装置相连,法兰装置内设有密封件。
在一些实施例中,该系统进一步包括pH值检测取样口和取样口密封装置,取样口密封装置被设置在pH值检测取样口上,pH值检测取样口被设置在除湿设备进气管道上。
在一些实施例中,湿式碱洗塔排气管道、水解酸化池废气收集管道和/或除湿设备进气管道的内壁经过管道防腐处理。

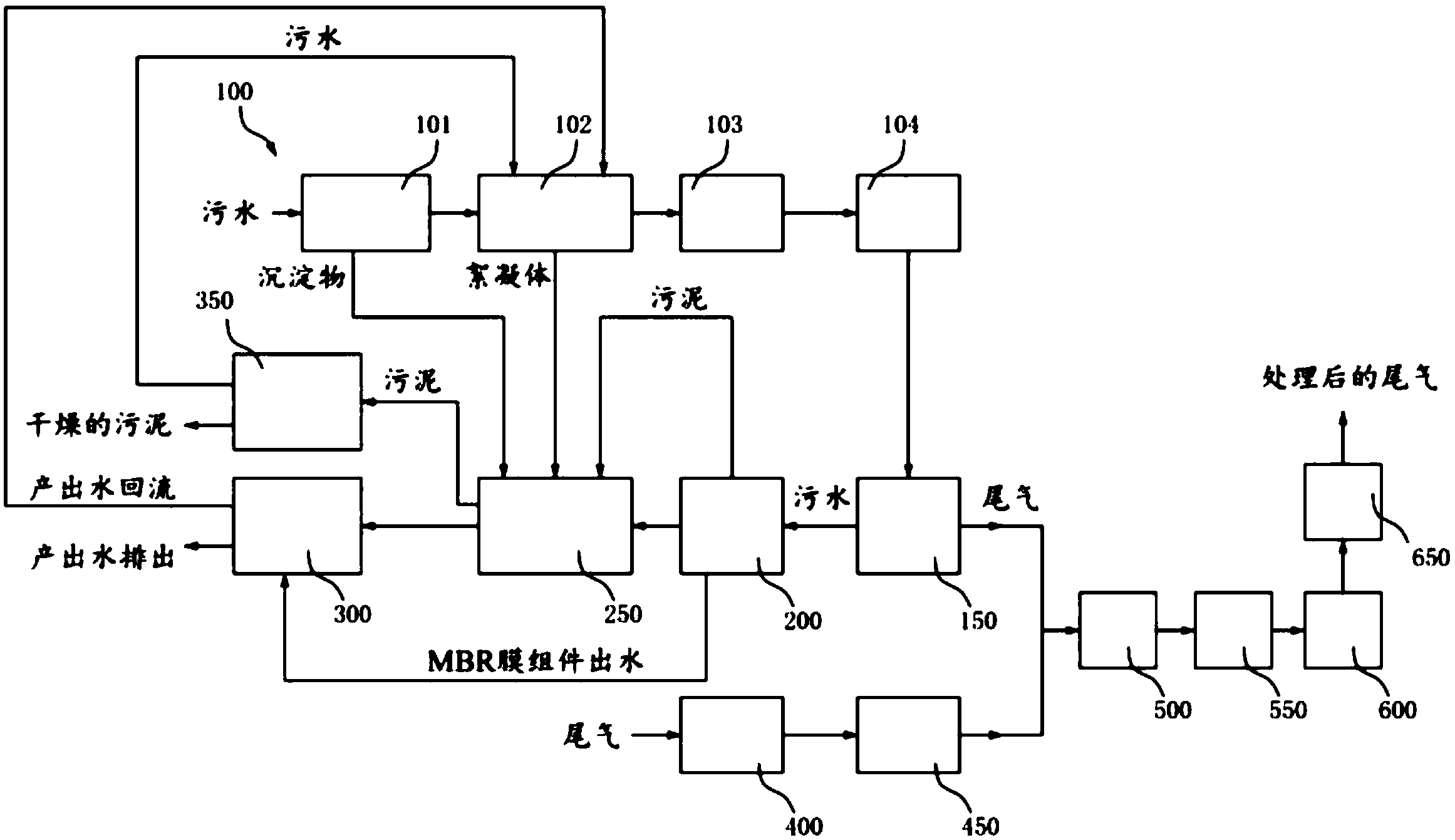

在一些实施例中,该系统进一步包括:湿式氧化塔、活性炭吸附设备、离心风机和排气筒。湿式氧化塔包括:化学洗涤液喷淋系统和第一填料层,化学洗涤液喷淋系统和第一填料层自上而下依次设置于湿式氧化塔内。湿式碱洗塔包括:碱液喷淋系统和第二填料层,碱液喷淋系统和第二填料层自上而下依次设置于湿式碱洗塔内。除湿设备内设置有除湿材料。活性炭吸附设备内设置有活性炭吸附床。湿式氧化塔与湿式碱洗塔通过湿式氧化塔排气管道相连通,湿式碱洗塔与除湿设备通过湿式碱洗塔排气管道和除湿设备进气管道相连通,除湿设备、活性炭吸附设备、离心风机和排气筒通过管道依次连接。
在一些实施例中,该系统进一步包括:废水收集调节池、好氧池、污泥池和出水池。废水收集调节池内设有依次连接的隔油池、pH调节池、内电解设备和混凝沉淀装置。水解酸化池内设有接触氧化用生物填料和磷。好氧池内设有膜生物反应器组件和带有自控系统的抽吸泵,带有自控系统的抽吸泵出口与出水池相连。废水收集调节池、水解酸化池、好氧池、污泥池和出水池依次连接,出水池与pH调节池之间设有回流管道。
