申请日2018.03.13
公开(公告)日2018.12.21
IPC分类号C02F9/14
摘要
本实用新型提供了一种高效一体化污水处理系统，包括过滤箱、厌氧箱、好氧箱和净化箱，所述过滤箱与所述厌氧箱通过第一连通管相连接，所述厌氧箱与所述好氧箱通过第二连通管相连接，所述好氧箱与所述净化箱通过第三连通管相连接，所述过滤箱的侧面上部设有进水口，所述进水口下部设有排污口，所述过滤箱的顶部固定安装直线电机，所述直线电机的推杆穿过所述过滤箱的顶部与过滤网板固定连接，本实用新型过滤箱中的细网孔过滤网板滤除污水中呈悬浮状态的固体污染物质，并且过滤网板可实现自动反冲清洗，无需拆卸，且不影响正常的污水处理，提高了污水处理的效率，厌氧箱中的厌氧生物膜去除污水中呈胶体和溶解状态的有机污染物质。
权利要求书
1.一种高效一体化污水处理系统，包括过滤箱、厌氧箱、好氧箱和净化箱，所述过滤箱与所述厌氧箱通过第一连通管相连接，所述厌氧箱与所述好氧箱通过第二连通管相连接，所述好氧箱与所述净化箱通过第三连通管相连接，其特征在于：所述过滤箱的侧面上部设有进水口，所述进水口下部设有排污口，所述过滤箱的顶部固定安装直线电机，所述直线电机的推杆穿过所述过滤箱的顶部与过滤网板固定连接，所述过滤网板呈倾斜设置，所述过滤网板覆盖所述过滤箱的底部，所述过滤网板随所述推杆沿着所述过滤箱的内侧竖向滑动，所述过滤网板的初始下沿位于所述进水口的下部，所述过滤箱的内壁设有滑动封闭所述排污口的阀门机构，所述阀门机构包括阀板、密封垫、阀板座和弹簧，所述密封垫位于所述阀板靠近所述排污口的侧面上，所述阀板座固定于所述过滤箱的内壁，所述阀板座内设有滑槽，所述阀板滑动的置于所述阀板座的所述滑槽内，所述滑槽的长度大于所述阀板的长度，所述弹簧位于所述滑槽的底部，所述弹簧的一端固定于所述阀板座，所述弹簧的另一端与所述阀板的底端面相连接，所述过滤箱的顶部还设有控制器和电机开关，所述厌氧箱的底部固定安装第一旋转风扇，所述第一旋转风扇的上部设有第一隔板，所述第一隔板位于所述第一连通管的下部，所述第一隔板覆盖所述厌氧箱的底部，所述第一隔板设有若干第一通孔，所述第一隔板的上端面竖直的设有若干厌氧生物膜，所述第一通孔与所述厌氧生物膜相错开，所述好氧箱的底部固定安装第二旋转风扇，所述第二旋转风扇的上部设有第二隔板，所述第二隔板位于所述第二连通管的下部，所述第二隔板覆盖所述好氧箱的底部，所述第二隔板设有若干第二通孔，所述第二隔板的上端面竖直的设有若干好氧生物膜，所述第二通孔与所述好氧生物膜相错开，所述净化箱的顶部设有紫外线灯，所述净化箱的底部固定安装若干活性炭棒，所述活性炭棒的高度高于所述第三连通管的位置，所述净化箱的侧面下部设有出水口，所述出水口低于所述第三连通管，所述出水口与所述第一连通管通过第四连通管相连接，所述出水口的内壁上设有TDS传感器，所述TDS传感器相对的位于所述出水口与所述第四连通管的相接处，所述出水口设有第一电磁阀，所述第一电磁阀位于所述出水口与所述第四连通管的所述相接处的外侧，所述第四连通管设有第二电磁阀和第三电磁阀，所述第二电磁阀位于所述第四连通管靠近所述出水口的位置，所述第三电磁阀位于所述第四连通管靠近所述第一连通管的位置，所述TDS传感器连接所述控制器的输入端，所述控制器的输出端分别连接所述直线电机、所述第一电磁阀、所述第二电磁阀和所述第三电磁阀。
2.根据权利要求1所述的一种高效一体化污水处理系统，其特征在于：所述过滤网板为细网孔过滤网板。
3.根据权利要求1所述的一种高效一体化污水处理系统，其特征在于：所述厌氧生物膜和所述好氧生物膜的膜孔径均为0.1μm。
4.根据权利要求1所述的一种高效一体化污水处理系统，其特征在于：所述控制器选用16位单片机MC95S12DJ128。
5.根据权利要求1所述的一种高效一体化污水处理系统，其特征在于：所述控制器、所述直线电机、所述第一旋转风扇、所述第二旋转风扇、所述紫外线灯、所述TDS传感器、所述第一电磁阀、所述第二电磁阀和所述第三电磁阀均由外部电源提供工作电压。
说明书
一种高效一体化污水处理系统
技术领域
本实用新型涉及污水处理设备技术领域，特别涉及一种高效一体化污水处理系统。
背景技术
目前，我国农村每年有超过5000万吨的生活污水直接排放，造成河流、水塘等的污染，与城市相比，我国农村的基础设施建设相对落后，人居环境差，环境安全隐患及其问题比较突出，严重影响农村居民居住环境和身体健康。
此外，由于农村污水间歇排放量少且分散，氮、磷等浓度偏高，含有大量的细菌、病毒等特点，给农村污水的收集和处理均带来了一定的难度。而目前的污水处理工艺技术如活性污泥、人工湿地等，由于投资高、占地面积大、操作复杂、人员管理要求高等因素制约，导致并不适合农村污水处理的要求。寻求一种经济合理的污水处理工艺及高效一体化的污水处理系统，加强农村生活污水的处理与回用，是社会主义新农村建设亟需解决的问题。
实用新型内容
(一)解决的技术问题
为了解决上述问题，本实用新型提供了一种高效一体化污水处理系统，具有投资少、占地面积小、操作简单、即开即停、运行费用低、工艺流程短、污水处理能力强等特点。
(二)技术方案

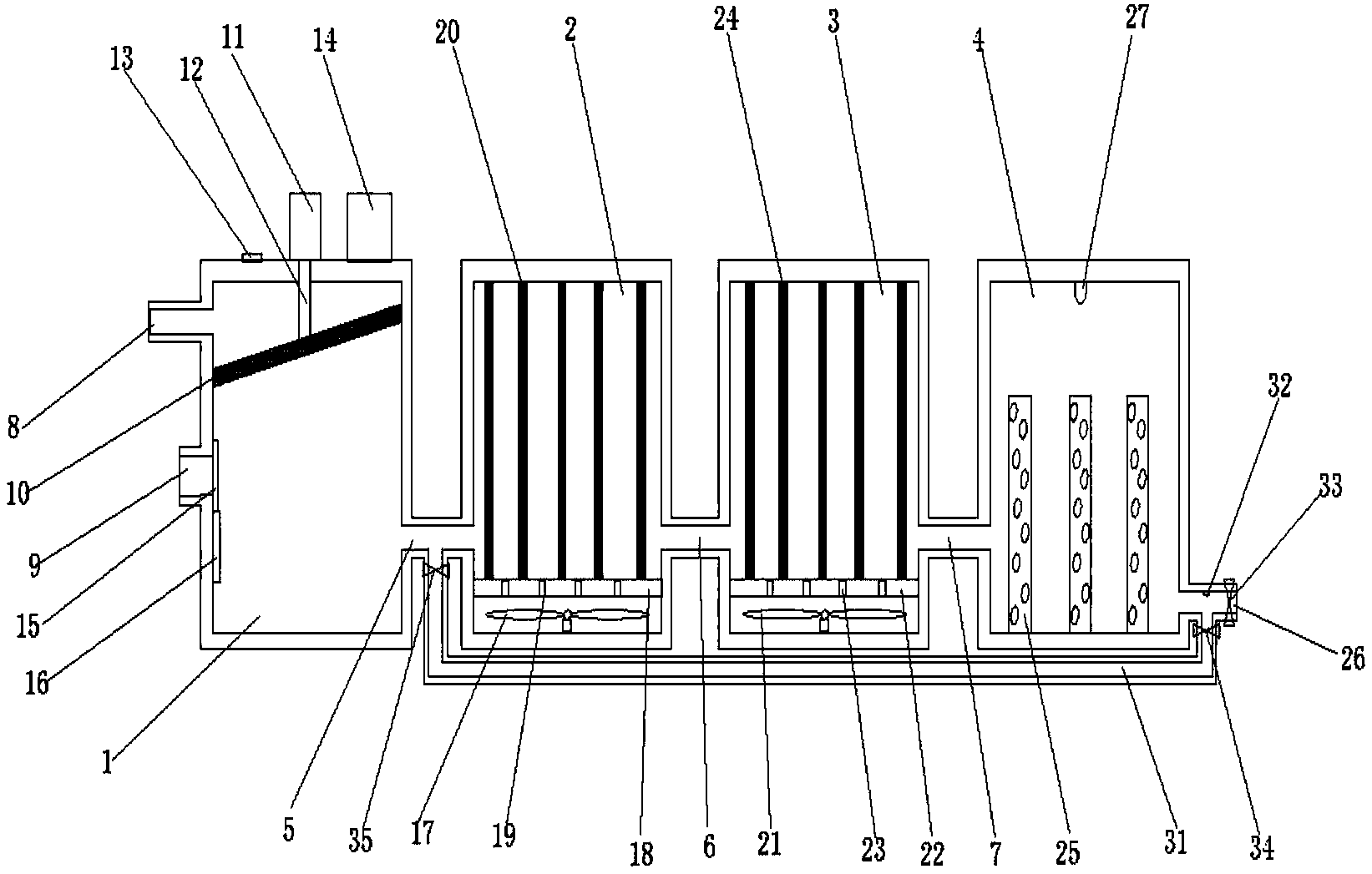

一种高效一体化污水处理系统，包括过滤箱、厌氧箱、好氧箱和净化箱，所述过滤箱与所述厌氧箱通过第一连通管相连接，所述厌氧箱与所述好氧箱通过第二连通管相连接，所述好氧箱与所述净化箱通过第三连通管相连接，所述过滤箱的侧面上部设有进水口，所述进水口下部设有排污口，所述过滤箱的顶部固定安装直线电机，所述直线电机的推杆穿过所述过滤箱的顶部与过滤网板固定连接，所述过滤网板呈倾斜设置，所述过滤网板覆盖所述过滤箱的底部，所述过滤网板随所述推杆沿着所述过滤箱的内侧竖向滑动，所述过滤网板的初始下沿位于所述进水口的下部，所述过滤箱的内壁设有滑动封闭所述排污口的阀门机构，所述阀门机构包括阀板、密封垫、阀板座和弹簧，所述密封垫位于所述阀板靠近所述排污口的侧面上，所述阀板座固定于所述过滤箱的内壁，所述阀板座内设有滑槽，所述阀板滑动的置于所述阀板座的所述滑槽内，所述滑槽的长度大于所述阀板的长度，所述弹簧位于所述滑槽的底部，所述弹簧的一端固定于所述阀板座，所述弹簧的另一端与所述阀板的底端面相连接，所述过滤箱的顶部还设有控制器和电机开关，所述厌氧箱的底部固定安装第一旋转风扇，所述第一旋转风扇的上部设有第一隔板，所述第一隔板位于所述第一连通管的下部，所述第一隔板覆盖所述厌氧箱的底部，所述第一隔板设有若干第一通孔，所述第一隔板的上端面竖直的设有若干厌氧生物膜，所述第一通孔与所述厌氧生物膜相错开，所述好氧箱的底部固定安装第二旋转风扇，所述第二旋转风扇的上部设有第二隔板，所述第二隔板位于所述第二连通管的下部，所述第二隔板覆盖所述好氧箱的底部，所述第二隔板设有若干第二通孔，所述第二隔板的上端面竖直的设有若干好氧生物膜，所述第二通孔与所述好氧生物膜相错开，所述净化箱的顶部设有紫外线灯，所述净化箱的底部固定安装若干活性炭棒，所述活性碳棒的高度高于所述第三连通管的位置，所述净化箱的侧面下部设有出水口，所述出水口低于所述第三连通管，所述出水口与所述第一连通管通过第四连通管相连接，所述出水口的内壁上设有TDS传感器，所述TDS传感器相对的位于所述出水口与所述第四连通管的相接处，所述出水口设有第一电磁阀，所述第一电磁阀位于所述出水口与所述第四连通管的所述相接处的外侧，所述第四连通管设有第二电磁阀和第三电磁阀，所述第二电磁阀位于所述第四连通管靠近所述出水口的位置，所述第三电磁阀位于所述第四连通管靠近所述第一连通管的位置，所述TDS传感器连接所述控制器的输入端，所述控制器的输出端分别连接所述直线电机、所述第一电磁阀、所述第二电磁阀和所述第三电磁阀。
进一步的，所述过滤网板为细网孔过滤网板。
进一步的，所述厌氧生物膜和所述好氧生物膜的膜孔径均为0.1μm。
进一步的，所述控制器选用16位单片机MC95S12DJ128。
进一步的，所述控制器、所述直线电机、所述第一旋转风扇、所述第二旋转风扇、所述紫外线灯、所述TDS传感器、所述第一电磁阀、所述第二电磁阀和所述第三电磁阀均由外部电源提供工作电压。
(三)有益效果
本实用新型提供了一种高效一体化污水处理系统，过滤箱中的细网孔过滤网板滤除污水中呈悬浮状态的固体污染物质，并且过滤网板可实现自动反冲清洗，无需拆卸，且不影响正常的污水处理，提高了污水处理的效率，厌氧箱中的厌氧生物膜去除污水中呈胶体和溶解状态的有机污染物质，使污水的有机污染物达到排放标准，好氧箱中的好氧生物膜进一步去除难降解的有机物、氮和磷等能够导致水体富营养化的可溶性无机物等，使污水的无机污染物达到排放标准，同时厌氧箱和好氧箱底部的旋转风扇促进水流转动，使污水与厌氧生物膜和好氧生物膜之间的接触更加充分，进一步提高了污水处理效率，净化箱中的活性炭棒再次吸附污水中的微小颗粒污染物质和可溶性污染物质，紫外线灯对污水进行杀菌处理，加强了污水处理与回用的功效，出水口处的TDS传感器对净化后的污水水质进行自检，完全符合排放标准才从出水口排出，确保了污水处理的有效性，其具有投资少、占地面积小、操作简单、即开即停、运行费用低、工艺流程短、污水处理能力强等特点，适用于新农村污水处理的要求。
