申请日2013.06.27
公开(公告)日2013.10.02
IPC分类号C02F3/00
摘要
本发明涉及一种树枝状水处理填料,包括中间绳、固定于所述的中间绳上的多根纤维单体,所述的纤维单体包括纤维丝线,所述纤维单体还包括与所述中间绳固定连接的轴线,所述的纤维丝线缠绕在所述的轴线上,且所述的轴线和所述的纤维丝线的线头通过编织固定在所述的中间绳中。本发明的纤维单体由轴线和纤维丝线组成,且将轴线、纤维丝线和中间绳通过整体编织工艺进行编织,使得纤维单体的强度增大,不易断裂,使用寿命增长;并且,由于采用纤维丝线和将其也编入中间绳中,不仅使得纤维单体内部的挂膜空间增大,还使得中间绳中也可用于挂膜,从而提高了填料的比表面积。
权利要求书

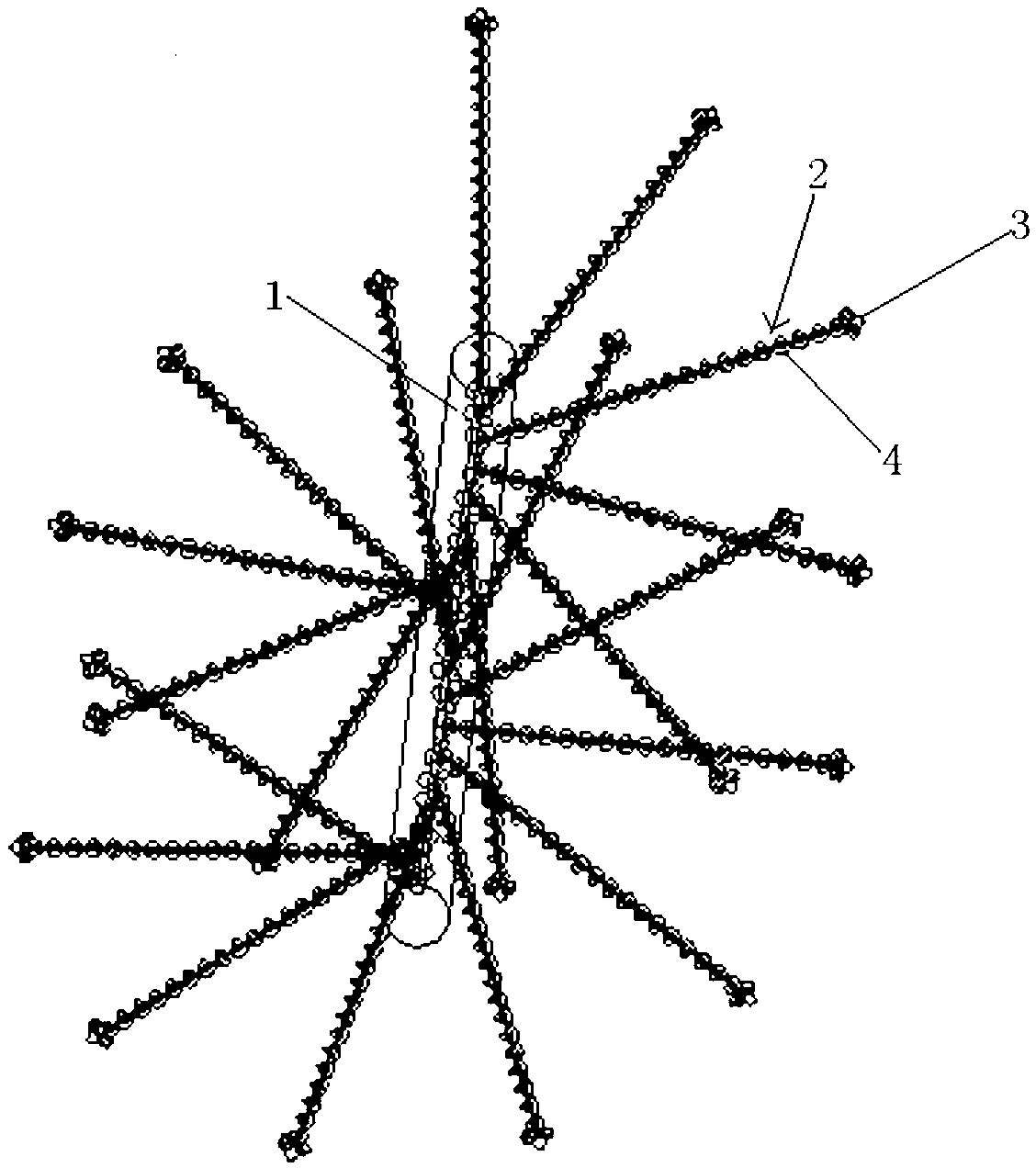

1. 一种树枝状水处理填料,包括中间绳、固定于所述的中间绳上的多根纤维单体,所述的纤维单体包括纤维丝线,其特征在于:所述纤维单体还包括与所述中间绳固定连接的轴线,所述的纤维丝线缠绕在所述的轴线上,且所述的轴线和所述的纤维丝线的线头通过编织固定在所述的中间绳中。
2. 根据权利要求1所述的树枝状水处理填料,其特征在于:所述的轴线的材质为芳香族聚酰胺纤维、聚丙稀纤维、聚乙烯纤维、聚丙腈纤维中的任一种。
3. 根据权利要求1或2所述的树枝状水处理填料,其特征在于:所述的轴线为一股或多股,每股的两头均通过编织固定在所述的中间绳中。
4. 根据权利要求1所述的树枝状水处理填料,其特征在于:所述的纤维丝线由聚乙烯醇缩甲醛、聚酰胺、聚对苯二甲酸乙二酯、聚丙烯、聚丙烯腈、聚乙烯、聚氯乙烯中的至少一种或上述材料经过杂化后的功能材料的一种或多种组成。
5. 根据权利要求1所述的树枝状水处理填料,其特征在于:所述的中间绳由聚乙烯、聚丙烯、聚酰胺中的一种或多种组成。
6. 根据权利要求1或5所述的树枝状水处理填料,其特征在于:所述的中间绳包括5~10股线。
7. 根据权利要求1所述的树枝状水处理填料,其特征在于:每根所述的纤维单体的一端部固定连接在所述的中间绳上、另一端部自所述的中间绳向外延伸。
8. 根据权利要求1所述的树枝状水处理填料,其特征在于:相邻两根所述的纤维单体在垂直于所述的中间绳的平面上的投影之间的夹角为1~35 度;相邻两根所述的纤维单体在平行于所述的中间绳的平面上的投影之间的夹角为0~10 度。
9. 根据权利要求1所述的树枝状水 处理填料,其特征在于:所述的多根纤维单体呈螺旋状,且沿着中心绳的轴向均匀分布。
10. 根据权利要求1所述的树枝状水处理填料,其特征在于:每根所述的纤维单体的直径为2~8mm,所述的填料的直径为40~240mm,长度为50~8000mm。
说明书
一种树枝状水处理填料
技术领域
本发明涉及自然水体、污水或废水的处理,尤其是在废水生物处理装置中应用的有机或有机与无机杂化的一种树枝型水处理填料。
背景技术
现有技术如申请公布号为CN102092838A的专利,其公开了一种树枝型填料,包括中间绳、固定于中间绳上的纤维,每个纤维包括若干个纤维单元,每个纤维单元包括若干根纤维单体,纤维单体的一端固定连接在中间绳上,每个纤维单元的全部纤维单体呈一层螺旋状绕设在中间绳上,相邻两个纤维单元相连接构成多层螺旋,相邻两根纤维单体在垂直于所述的中间绳的平面上的投影之间的夹角为1~35度。但是现有技术中的树枝型填料的纤维单体容易断裂,断裂后的纤维会漂浮于水面上,不仅影响处理效果,还会影响美观,造成另一种污染,因此,使用时,需要人工进行打捞,费时费力,经济效益低下。
发明内容
本发明所要解决的技术问题是提供一种不易断裂的树枝型水处理填料。
为解决以上技术问题,本发明采用如下技术方案:
一种树枝状水处理填料,包括中间绳、固定于所述的中间绳上的多根纤维单体,所述的纤维单体包括纤维丝线,所述纤维单体还包括与所述中间绳固定连接的轴线,所述的纤维丝线缠绕在所述的轴线上,且所述的轴线和所述的纤维丝线的线头通过编织固定在所述的中间绳中。
优选地,所述的轴线的材质为芳香族聚酰胺纤维、聚丙稀纤维、聚乙烯纤维、聚丙腈纤维中的任一种。
优选地,所述的轴线为一股或多股,每股的两头均通过编织固定在所述的中间绳中。
优选地,所述的纤维丝线由聚乙烯醇缩甲醛、聚酰胺、聚对苯二甲酸乙二酯、聚丙烯、聚丙烯腈、聚乙烯、聚氯乙烯中的至少一种或上述材料经过杂化后的功能材料的一种或多种组成。
优选地,所述的中间绳由聚乙烯、聚丙烯、聚酰胺中的一种或多种组成。
优选地,所述的中间绳包括5~10股线。
优选地,每根所述的纤维单体的一端部固定连接在所述的中间绳上、另一端部自所述的中间绳向外延伸。
优选地,相邻两根所述的纤维单体在垂直于所述的中间绳的平面上的投影之间的夹角为1~35 度;相邻两根所述的纤维单体在平行于所述的中间绳的平面上的投影之间的夹角为0~10 度。
优选地,所述的多根纤维单体呈螺旋状,且沿着中心绳的轴向均匀分布。
优选地,每根所述的纤维单体的直径为2~8mm,所述的填料的直径为40~240mm,长度为50~8000mm。
本发明的有益效果在于:
本发明的纤维单体由轴线和纤维丝线组成,且将轴线、纤维丝线和中间绳通过整体编织工艺进行编织,使得纤维单体的强度增大,不易断裂,使用寿命增长;并且,由于将纤维丝线和轴线也编入中间绳中,不仅使得纤维单体内部的挂膜空间增大,还使得中间绳中也可用于挂膜,从而提高了填料的比表面积。
