申请日2013.06.27
公开(公告)日2013.09.11
IPC分类号C02F9/04; C02F103/16; C25D21/20
摘要
本发明公开了一种镀镍废水在线处理机,包括箱体,其特征在于:还包括循环泵、过滤器、吸附柱和漂洗槽,在箱体内设置有循环泵和过滤器,所述漂洗槽出口通过管路与循环泵进口相连接,所述循环泵出口通过管路过滤器进口相连接,所述过滤器出口通过管路与吸附柱进口相连接,所述吸附柱出口通过管路与漂洗槽进口相连接。本发明解决了现有技术中镀镍漂洗水采用化学沉淀法处理,水资源浪费很大,污泥压滤、运输等处理成本较高,且不够环保的问题,提供了一种结构简单,有效节约资源,达到清洁生产目的的镀镍废水在线处理机。
权利要求书

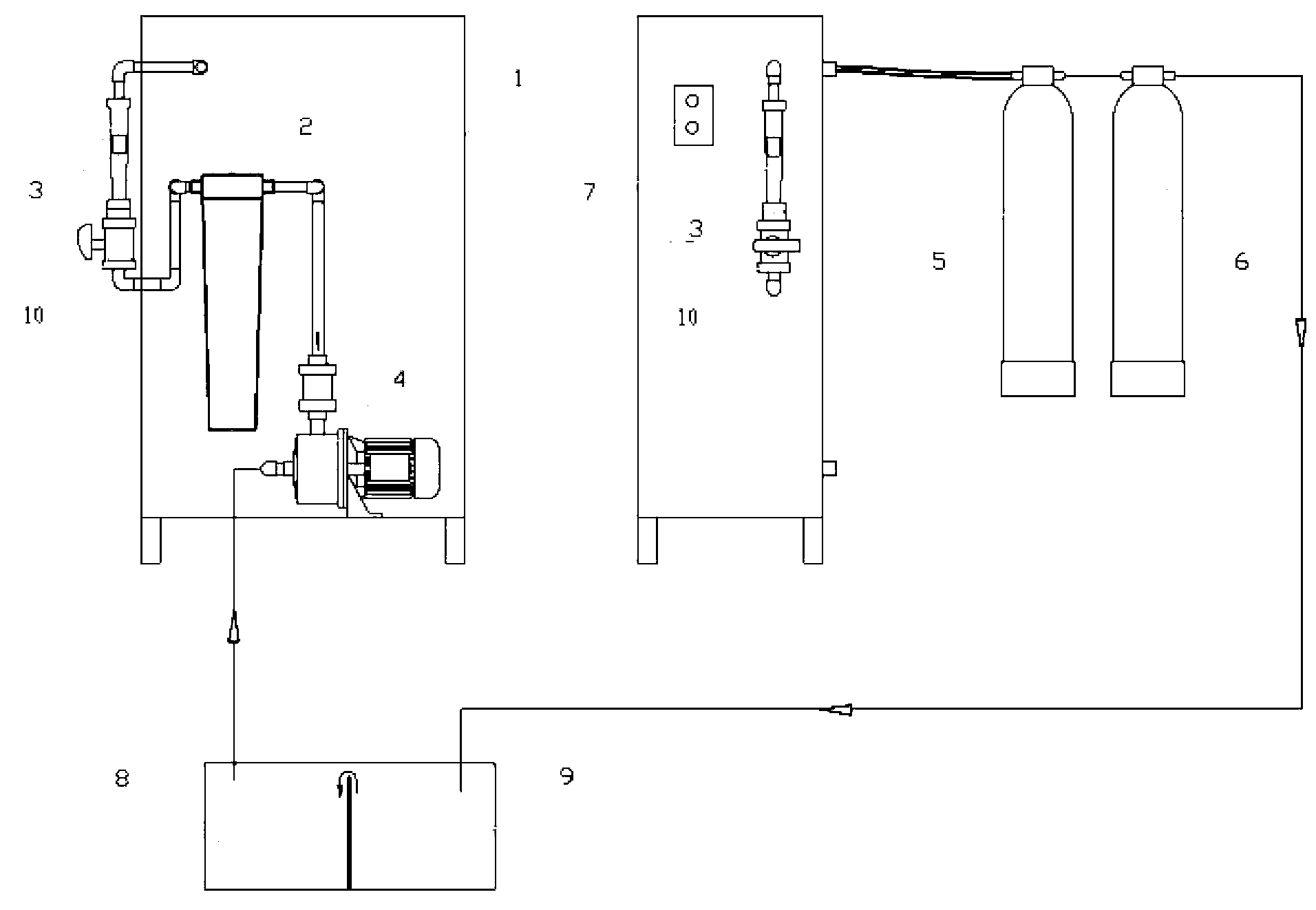

1.一种镀镍废水在线处理机,包括箱体,其特征在于:还包括循环泵、过滤器、吸附柱和漂洗槽,在箱体内设置有循环泵和过滤器,所述漂洗槽出口通过管路与循环泵进口相连接,所述循环泵出口通过管路过滤器进口相连接,所述过滤器出口通过管路与吸附柱进口相连接,所述吸附柱出口通过管路与漂洗槽进口相连接。
2.根据权利要求1所述的一种镀镍废水在线处理机,其特征在于:所述漂洗槽采用隔板分成清水漂洗槽和浓水漂洗槽,所述浓水漂洗槽出口通过管路与循环泵进口相连接,所述吸附柱出口通过管路与清水漂洗槽进口相连接。
3.根据权利要求2所述的一种镀镍废水在线处理机,其特征在于:所述吸附柱内设置有吸附树脂。
4.根据权利要求3所述的一种镀镍废水在线处理机,其特征在于:在箱体的外侧面板上设置有依次连接的球阀和流量计,所述过滤器出口通过管路与球阀进口连接,所述流量计出口通过管路与吸附住进口相连接。
5.根据权利要求4所述的一种镀镍废水在线处理机,其特征在于:包括两个吸附柱,所述过滤器出口通过管路与第一吸附柱进口相连接,所述第一吸附柱出口与第二吸附柱进口相连接,所述第二吸附柱出口通过管路与清水漂洗槽进口相连接。
6.根据权利要求5所述的一种镀镍废水在线处理机,其特征在于:所述过滤器设置于循环泵的上方。
说明书
一种镀镍废水 在线处理机
技术领域
本发明涉及表面处理技术领域,特别是涉及一种用于金属表面镀镍过程中漂洗水在线自动处理的设备。
背景技术
一直以来在表面处理过程中,传统的处理方法通常是把镀镍漂洗水通过管道直接排放到废水池进行化学沉淀处理。但是化学沉淀法处理有缺陷,它以达标排放为目的,所以水资源浪费很大,同时污泥压滤、运输等处理成本较高。
发明内容
为了解决现有技术中镀镍漂洗水采用化学沉淀法处理,水资源浪费很大,污泥压滤、运输等处理成本较高,且不够环保的问题,本发明提供了一种结构简单,有效节约资源,达到清洁生产目的的镀镍废水在线处理机。
为了解决上述问题,本发明所采取的技术方案是:
一种镀镍废水在线处理机,包括箱体,其特征在于:还包括循环泵、过滤器、吸附柱和漂洗槽,在箱体内设置有循环泵和过滤器,所述漂洗槽出口通过管路与循环泵进口相连接,所述循环泵出口通过管路过滤器进口相连接,所述过滤器出口通过管路与吸附柱进口相连接,所述吸附柱出口通过管路与漂洗槽进口相连接。
前述的一种镀镍废水在线处理机,其特征在于:所述漂洗槽采用隔板分成清水漂洗槽和浓水漂洗槽,所述浓水漂洗槽出口通过管路与循环泵进口相连接,所述吸附柱出口通过管路与清水漂洗槽进口相连接。
前述的一种镀镍废水在线处理机,其特征在于:所述吸附柱内设置有吸附树脂。
前述的一种镀镍废水在线处理机,其特征在于:在箱体的外侧面板上设置有依次连接的球阀和流量计,所述过滤器出口通过管路与球阀进口连接,所述流量计出口通过管路与吸附住进口相连接。
前述的一种镀镍废水在线处理机,其特征在于:包括两个吸附柱,所述过滤器出口通过管路与第一吸附柱进口相连接,所述第一吸附柱出口与第二吸附柱进口相连接,所述第二吸附柱出口通过管路与清水漂洗槽进口相连接。
前述的一种镀镍废水在线处理机,其特征在于:所述过滤器设置于循环泵的上方。
本发明的有益效果是:本发明镀镍废水在线处理机是可以自动闭路循环的小型处理设备。不仅简化了管理同时实现了镀镍漂洗水的回用问题,减少了排放,同时还原后的硫酸镍溶液可作为镀镍槽的添加液降低了生产成本。且水资源消耗量大大减少,做到了清洁环保生产,降低了成本。
